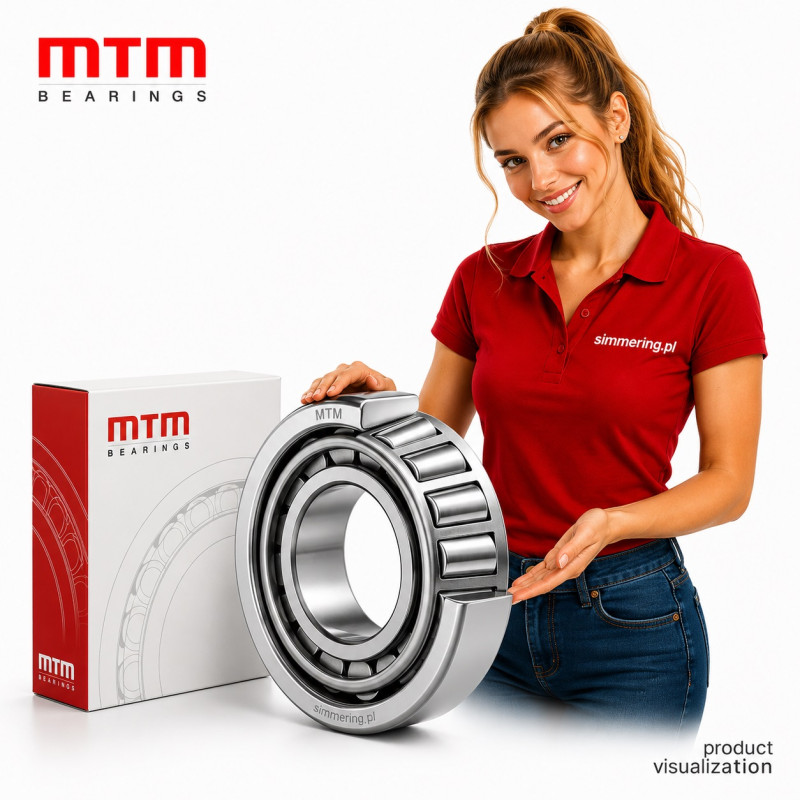

30203 MTM 17x40x13.25 mm - Łożysko stożkowe jednorzędowe

30203 MTM 17x40x13.25 mm - Łożysko stożkowe jednorzędowe

30203 MTM 17x40x13.25 mm to jednorzędowe łożysko stożkowe marki MTM, należące do serii wymiarowej 302. Przeznaczone jest do przenoszenia obciążeń promieniowych oraz osiowych działających w jednym kierunku. Konstrukcja obejmuje pierścień wewnętrzny, wałeczki stożkowe prowadzone przez koszyk oraz oddzielny pierścień zewnętrzny. Łożysko ma średnicę wewnętrzną 17 mm, zewnętrzną 40 mm i szerokość całkowitą 13.25 mm.

Dane techniczne 30203 MTM

Wartości nośności, masy i EAN pochodzą z danych handlowych dotyczących wykonania MTM. Przed wykorzystaniem ich do obliczeń konstrukcyjnych zaleca się potwierdzenie w aktualnej dokumentacji producenta.

Co oznacza 30203 MTM?

Oznaczenie 30203 MTM identyfikuje konstrukcję, serię wymiarową oraz markę łożyska.

• 302 - seria jednorzędowych łożysk stożkowych.

• 03 - kod średnicy otworu odpowiadający 17 mm.

• MTM - marka łożyska.

Oznaczenie 30203 nie zawiera dodatkowego suffixu określającego specjalną klasę dokładności, wykonanie uszczelnień, rodzaj smaru ani powiększony luz.

Nie należy przypisywać tych właściwości produktowi bez potwierdzenia w dokumentacji konkretnego wykonania.

Konstrukcja łożyska stożkowego 30203 MTM

Łożysko 30203 MTM wykorzystuje wałeczki stożkowe współpracujące z bieżniami pierścienia wewnętrznego i zewnętrznego.

Jego podstawowe elementy to:

• Pierścień wewnętrzny z bieżnią stożkową.

• Wałeczki stożkowe przenoszące obciążenia.

• Koszyk utrzymujący odpowiednie rozmieszczenie wałeczków.

• Oddzielny pierścień zewnętrzny z bieżnią.

Charakterystyczną cechą konstrukcji jest liniowy kontakt wałeczków z bieżniami.

Pozwala on przenosić obciążenia promieniowe oraz osiowe w jednym kierunku.

Konstrukcja rozłączna

Łożysko stożkowe 30203 MTM ma konstrukcję rozłączną.

Pierścień zewnętrzny można oddzielić od zespołu pierścienia wewnętrznego, wałeczków i koszyka.

Ułatwia to montaż, kontrolę elementów oraz regulację układu łożyskowego.

Obciążenia promieniowe i osiowe

Łożysko 30203 MTM jest przeznaczone do przenoszenia obciążeń złożonych.

Oznacza to możliwość jednoczesnego działania:

• Sił promieniowych, prostopadłych do osi wału.

• Sił osiowych, działających wzdłuż osi wału w jednym kierunku.

W układach wymagających przenoszenia sił osiowych w obu kierunkach stosuje się odpowiednio dobrane łożyskowanie przeciwstawne.

Luz osiowy i napięcie wstępne

W przypadku łożysk stożkowych szczególne znaczenie ma prawidłowe ustawienie luzu osiowego lub napięcia wstępnego.

Wartości te zależą od konstrukcji całego węzła łożyskowego.

Zbyt duże napięcie wstępne może powodować wzrost tarcia, temperatury i przyspieszone zużycie bieżni.

Nadmierny luz może natomiast prowadzić do pogorszenia dokładności prowadzenia wału, drgań oraz nieprawidłowego rozkładu obciążeń.

Podczas montażu należy stosować wymagania producenta maszyny i uwzględniać pasowania, temperaturę pracy oraz rodzaj obciążenia.

30203 MTM a łożyska 30203 innych producentów

Oznaczenie podstawowe 30203 jest stosowane przez wielu producentów łożysk tocznych.

Podstawowe wymiary nominalne pozostają takie same:

Łożyska różnych producentów mogą różnić się nośnością dynamiczną i statyczną, konstrukcją koszyka, tolerancjami wykonania oraz dopuszczalnymi prędkościami obrotowymi.

Zgodność wymiarów 17x40x13.25 mm nie oznacza automatycznej pełnej zamienności.

Przed zastosowaniem odpowiednika należy porównać jego parametry techniczne z wymaganiami maszyny.

Alternatywne oznaczenia i numery referencyjne

Produkt może występować pod następującymi wariantami zapisu:

• 30203 MTM

• MTM 30203

• 30203-MTM

• MTM30203

• 30203 17x40x13.25 mm

Podstawowe oznaczenie 30203 określa serię i wielkość łożyska stożkowego.

Dopisek MTM pozwala jednoznacznie wskazać markę oferowanego produktu.

Nie należy traktować samego numeru 30203 jako potwierdzenia identycznych parametrów wszystkich dostępnych wykonań.

Dobór i zamienność 30203 MTM

Przed zakupem łożyska należy sprawdzić:

• Pełne oznaczenie 30203 MTM.

• Średnicę wewnętrzną 17 mm.

• Średnicę zewnętrzną 40 mm.

• Szerokość całkowitą 13.25 mm.

• Szerokość pierścienia wewnętrznego 12 mm.

• Szerokość pierścienia zewnętrznego 11 mm.

• Wielkość i kierunek obciążeń promieniowych oraz osiowych.

• Wymagany luz osiowy lub napięcie wstępne.

• Pasowanie wału i oprawy.

• Prędkość obrotową.

• Temperaturę pracy.

• Rodzaj smarowania.

• Warunki środowiskowe.

Szczególnie ważne jest rozróżnienie szerokości całkowitej T od szerokości pierścienia wewnętrznego B.

Dla łożyska 30203:

• T wynosi 13.25 mm.

• B wynosi 12 mm.

• C wynosi 11 mm.

Wymiar 12 mm nie jest całkowitą szerokością łożyska.

Typowe zastosowania łożysk stożkowych

Jednorzędowe łożyska stożkowe są stosowane w mechanizmach wymagających przenoszenia jednocześnie obciążeń promieniowych i osiowych.

Typowe zastosowania tej konstrukcji obejmują:

• Przemysłowe zespoły wałów.

• Przekładnie mechaniczne.

• Mechanizmy napędowe.

• Układy łożyskowania z regulowanym luzem osiowym.

• Zespoły wymagające ustalenia osiowego wału.

Są to zastosowania charakterystyczne dla łożysk stożkowych, a nie potwierdzone zastosowania OEM konkretnego 30203 MTM.

Dobór do maszyny wymaga analizy obciążeń, prędkości i warunków pracy.

Montaż i eksploatacja

Przygotowanie do montażu

Przed montażem należy oczyścić wał, gniazdo oprawy i powierzchnie współpracujące.

Należy sprawdzić ich stan techniczny oraz zgodność wymiarową.

Montaż pierścieni

Łożysko ma konstrukcję rozłączną, dlatego pierścień zewnętrzny może być montowany oddzielnie od zespołu pierścienia wewnętrznego.

Siłę montażową należy przykładać do pierścienia osadzanego z pasowaniem wciskowym.

Nie wolno przenosić sił montażowych przez wałeczki, ponieważ może to uszkodzić bieżnie.

Regulacja luzu

Po montażu należy ustawić odpowiedni luz osiowy lub napięcie wstępne zgodnie z wymaganiami układu.

Nieprawidłowa regulacja może powodować nadmierne nagrzewanie, drgania i przedwczesne zużycie.

Smarowanie

Łożysko 30203 MTM ma konstrukcję otwartą i wymaga odpowiedniego smarowania podczas pracy.

Rodzaj środka smarnego należy dobrać do prędkości, obciążenia, temperatury oraz warunków środowiskowych.

Ochronę przed zanieczyszczeniami i utratą środka smarnego powinien zapewniać odpowiednio zaprojektowany węzeł łożyskowy.

Przechowywanie

Łożysko należy przechowywać w suchym, czystym pomieszczeniu, chroniąc przed wilgocią, pyłem i uszkodzeniami mechanicznymi.

FAQ - najczęściej zadawane pytania

1. Jakie wymiary ma łożysko 30203 MTM?

Łożysko ma średnicę wewnętrzną 17 mm, średnicę zewnętrzną 40 mm i szerokość całkowitą 13.25 mm. Wymiary wynoszą 17x40x13.25 mm.

2. Czy 30203 MTM jest łożyskiem kulkowym?

Nie. Jest to jednorzędowe łożysko stożkowe z wałeczkami stożkowymi.

3. Jakie obciążenia przenosi 30203 MTM?

Łożysko przenosi obciążenia promieniowe oraz osiowe działające w jednym kierunku. W układzie przeciwstawnym może współpracować z drugim łożyskiem stożkowym.

4. Czy 30203 MTM jest łożyskiem rozłącznym?

Tak. Pierścień zewnętrzny można oddzielić od zespołu pierścienia wewnętrznego, wałeczków i koszyka.

5. Czy 30203 MTM wymaga regulacji luzu?

Tak. Podczas montażu należy zapewnić odpowiedni luz osiowy lub napięcie wstępne, zależnie od konstrukcji węzła łożyskowego.

6. Czy 30203 MTM można zastąpić łożyskiem SKF, FAG lub TIMKEN?

Można rozważyć zamiennik o zgodnych wymiarach i konstrukcji, ale konieczne jest porównanie nośności, tolerancji, wykonania oraz warunków pracy.

7. Czy szerokość 30203 MTM wynosi 12 mm czy 13.25 mm?

Szerokość całkowita T wynosi 13.25 mm. Wartość 12 mm odnosi się do szerokości pierścienia wewnętrznego B.

8. Czy 30203 MTM jest uszczelnione i fabrycznie nasmarowane?

Standardowa konstrukcja 30203 jest otwarta. Nie należy zakładać, że łożysko jest przygotowane do pracy bez dodatkowego smarowania. Wymagania należy sprawdzić przed montażem.

30203 MTM - najważniejsze informacje

30203 MTM to jednorzędowe łożysko stożkowe marki MTM o wymiarach 17x40x13.25 mm. Konstrukcja obejmuje wałeczki stożkowe, koszyk i rozłączny pierścień zewnętrzny. Łożysko przenosi obciążenia promieniowe i osiowe w jednym kierunku. Podczas montażu wymaga prawidłowego ustawienia luzu osiowego lub napięcia wstępnego, zgodnie z wymaganiami węzła łożyskowego.
