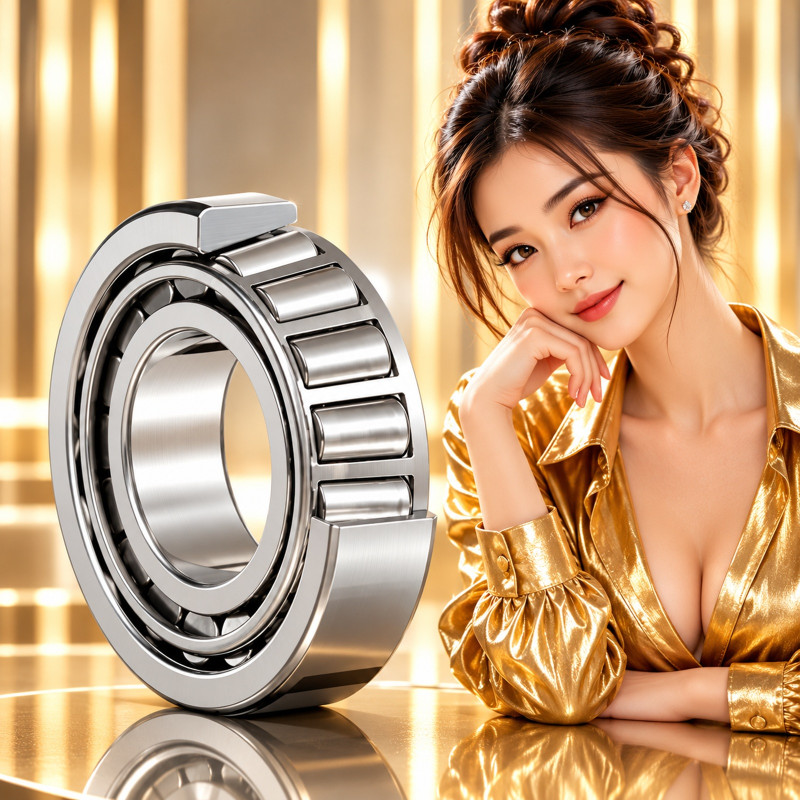

EC 12625 S02H206 25x59x18 mm - łożysko wałeczkowe stożkowe

Dane techniczne - EC 12625 S02H206 (NEUTRAL)

Dane konstrukcyjne i zastosowanie pochodzą z dokumentacji referencyjnego łożyska NTN-SNR. Dla wykonania NEUTRAL należy potwierdzić zgodność geometrii, kompletność zespołu i tolerancje. W szczególności oznaczenie NEUTRAL nie potwierdza producenta NTN-SNR ani identycznych parametrów eksploatacyjnych.

Co oznacza EC 12625 S02H206?

EC 12625 - oznaczenie podstawowe

EC 12625 jest częścią oznaczenia katalogowego łożyska stożkowego stosowanego w układach przekładniowych.

Oznaczenie identyfikuje określone wykonanie konstrukcyjne o nominalnych wymiarach 25x59x18 mm.

Łożysko należy do grupy jednorzędowych łożysk wałeczkowych stożkowych, w których elementy toczne i bieżnie mają geometrię umożliwiającą przenoszenie obciążeń złożonych.

S02H206 - oznaczenie wykonania

S02H206 stanowi integralną część oznaczenia referencyjnego.

Nie należy pomijać tego członu podczas identyfikacji łożyska ani zakładać, że wszystkie produkty EC 12625 mają identyczną konstrukcję.

Dokładne znaczenie poszczególnych elementów S02 i H206 nie zostało jednoznacznie określone w dostępnej dokumentacji technicznej. Nie należy zatem przypisywać im niepotwierdzonych informacji dotyczących luzu, koszyka, dokładności wykonania czy obróbki cieplnej.

NEUTRAL - oznaczenie handlowe

NEUTRAL wskazuje wykonanie oferowane bez jednoznacznie określonej marki producenta.

Nie oznacza automatycznie, że łożysko zostało wyprodukowane przez NTN-SNR.

Oznaczenie EC 12625 S02H206 umożliwia identyfikację referencji technicznej, natomiast producent, materiał koszyka, tolerancje oraz parametry nośności konkretnego produktu NEUTRAL wymagają osobnego potwierdzenia.

Konstrukcja łożyska EC 12625 S02H206

Pierścień wewnętrzny

Pierścień wewnętrzny ma nominalną średnicę otworu 25 mm i jest przeznaczony do osadzenia na odpowiednio dobranym czopie wału.

Jego stożkowa bieżnia współpracuje z wałeczkami, umożliwiając przekazywanie obciążeń pomiędzy pierścieniami.

Prawidłowe pasowanie pierścienia wewnętrznego wpływa na stabilność osadzenia i warunki pracy łożyska.

Pierścień zewnętrzny

Pierścień zewnętrzny ma nominalną średnicę 59 mm.

W konstrukcji referencyjnej NTN-SNR jego szerokość wynosi 17 mm, natomiast szerokość całkowita zespołu wynosi 18 mm.

Rozróżnienie tych wymiarów jest istotne podczas porównywania łożysk przekładniowych.

Wałeczki stożkowe

Elementy toczne mają kształt stożkowy i współpracują z odpowiednio ukształtowanymi bieżniami.

Taka konstrukcja umożliwia przenoszenie jednocześnie obciążeń promieniowych i osiowych.

Jednorzędowe łożysko stożkowe przenosi obciążenie osiowe zasadniczo w jednym kierunku. Do ustalania wału w obu kierunkach często stosuje się odpowiednio rozmieszczoną parę łożysk.

Koszyk i prowadzenie wałeczków

Koszyk utrzymuje wałeczki w odpowiednich odstępach i zapewnia ich właściwe rozmieszczenie podczas pracy.

Materiał i dokładna konstrukcja koszyka dla wykonania NEUTRAL wymagają potwierdzenia na podstawie dokumentacji dostawcy.

Zasada działania i przenoszenie obciążeń

Łożysko EC 12625 S02H206 wykorzystuje liniowy charakter kontaktu wałeczków stożkowych z bieżniami.

Podczas pracy obciążenia przenoszone są pomiędzy pierścieniem wewnętrznym i zewnętrznym za pośrednictwem wałeczków.

Konstrukcja stożkowa umożliwia jednoczesne przenoszenie obciążeń promieniowych oraz osiowych w określonym kierunku.

W przekładniach mechanicznych łożyska tego rodzaju mogą służyć do podpierania wałów, na które działają siły pochodzące od zazębienia kół zębatych.

Prawidłowa praca wymaga odpowiedniego ustawienia pierścieni oraz kontroli luzu osiowego lub napięcia wstępnego zgodnie z dokumentacją przekładni.

Nieprawidłowa regulacja może prowadzić do wzrostu temperatury, hałasu, nadmiernego tarcia i przyspieszonego zużycia bieżni.

Alternatywne oznaczenia i numery referencyjne

W katalogach technicznych występują następujące zapisy referencji:

• EC 12625 S02H206

• EC 12625 S02 H206

• EC.12625.S02.H206

• EC12625S02H206

• EC 12625 S02H206 NEUTRAL

• EC.12625.S02.H206 NTN-SNR

Warianty zapisu ułatwiają identyfikację numeru katalogowego, ale nie potwierdzają automatycznie identyczności wykonania różnych producentów.

Numery OE powiązane z referencją NTN-SNR

Powyższe numery występują w dokumentacji technicznej NTN-SNR dla referencji EC.12625.S02.H206.

W przypadku produktu NEUTRAL należy potwierdzić zgodność z wymaganą referencją OE i konstrukcją wymontowanego łożyska.

EC 12625 S02H206 a inne łożyska przekładniowe

EC 12625 S02H206 a EC 12567 H206

Obie referencje występują w katalogach łożysk przekładniowych, jednak nie oznaczają tego samego produktu.

EC 12625 S02H206 ma wymiary 25x59x18 mm.

EC 12567 H206 ma inną geometrię, w tym wykonanie z kołnierzem o większej średnicy zewnętrznej.

Różnice wymiarowe i konstrukcyjne wymagają sprawdzenia dokumentacji skrzyni biegów przed ewentualną zamianą.

EC 12625 S02H206 a EC 40987 H206

EC 40987 H206 jest odrębną referencją katalogową, której geometria obejmuje średnicę kołnierza około 65,83 mm i szerokość katalogową 17,5 mm.

Nie należy traktować jej jako bezpośredniego zamiennika EC 12625 S02H206.

EC 12625 S02H206 NEUTRAL a NTN-SNR

Produkty mogą być oferowane pod odpowiadającymi sobie oznaczeniami referencyjnymi, jednak nie oznacza to automatycznej zgodności wszystkich parametrów.

Przed zamianą należy sprawdzić:

• Geometrię pierścieni.

• Szerokość całkowitą.

• Konstrukcję koszyka.

• Tolerancje wymiarowe.

• Wymagany luz lub napięcie wstępne.

• Przypisany numer OE.

• Zgodność z konkretną przekładnią.

Sama zgodność wymiarów 25x59x18 mm nie jest wystarczającym potwierdzeniem zamienności.

Zastosowanie EC 12625 S02H206

Referencja EC.12625.S02.H206 została ujęta w dokumentacji NTN-SNR jako łożysko manualnej skrzyni biegów.

W karcie technicznej producent wskazuje przekładnię oznaczoną kodem JC5.

Katalog producenta łączy również tę referencję z numerem OE Renault 7703090425.

Jest to potwierdzone zastosowanie referencyjnego łożyska NTN-SNR. Dla produktu NEUTRAL należy zweryfikować zgodność z konkretnym pojazdem, typem skrzyni i numerem OE.

W przypadku naprawy skrzyni biegów zaleca się identyfikację na podstawie kodu przekładni oraz oznaczenia wymontowanego łożyska, a nie wyłącznie modelu samochodu.

Dobór i zamienność łożyska EC 12625 S02H206

Przed zakupem należy sprawdzić:

1. Pełne oznaczenie EC 12625 S02H206.

2. Wymiary 25x59x18 mm.

3. Konstrukcję jednorzędowego łożyska stożkowego.

4. Szerokość pierścienia zewnętrznego.

5. Geometrię i ewentualne cechy specjalne pierścieni.

6. Kod skrzyni biegów.

7. Numer OE producenta pojazdu.

8. Sposób osadzenia łożyska.

9. Wymagany luz osiowy lub napięcie wstępne.

10. Warunki smarowania.

11. Wymagane tolerancje wykonania.

12. Zgodność z dokumentacją serwisową przekładni.

Łożysko stożkowe o tych samych podstawowych wymiarach nie musi być odpowiednim zamiennikiem EC 12625 S02H206.

W przekładniach samochodowych szczególnie istotne są geometria pierścieni, wysokość zespołu oraz wymagania dotyczące regulacji łożyskowania.

Montaż i eksploatacja

Przygotowanie do montażu

Przed montażem należy oczyścić wał, gniazdo i powierzchnie współpracujące.

Należy sprawdzić stan powierzchni osadzenia oraz brak uszkodzeń mogących powodować przekoszenie pierścieni.

Osadzanie pierścieni

Siłę montażową należy przykładać bezpośrednio do pierścienia osadzanego z pasowaniem ciasnym.

Nie wolno przenosić siły montażowej przez wałeczki i bieżnie.

Należy również zapewnić prawidłowe położenie pierścienia zewnętrznego w obudowie.

Regulacja luzu

Łożyska stożkowe wymagają odpowiedniego ustawienia luzu roboczego lub napięcia wstępnego, zależnie od konstrukcji zespołu.

W przypadku skrzyni biegów należy stosować procedurę określoną przez producenta przekładni.

Nieprawidłowa regulacja może powodować nadmierne nagrzewanie, hałas oraz przyspieszone zużycie elementów tocznych.

Smarowanie

Smarowanie musi być zgodne z wymaganiami konkretnej przekładni.

W zastosowaniach samochodowych tego rodzaju łożyska mogą pracować w układach smarowanych olejem przekładniowym.

Rodzaj oleju, jego lepkość i poziom należy dobierać zgodnie z dokumentacją skrzyni biegów.

FAQ - EC 12625 S02H206 (NEUTRAL)

1. Jakie wymiary ma EC 12625 S02H206?

Łożysko ma nominalną średnicę wewnętrzną 25 mm, średnicę zewnętrzną 59 mm oraz szerokość całkowitą 18 mm.

2. Jaki to rodzaj łożyska?

EC 12625 S02H206 jest referencją jednorzędowego łożyska wałeczkowego stożkowego, przeznaczonego do przenoszenia obciążeń promieniowych i osiowych.

3. Co oznacza NEUTRAL?

NEUTRAL wskazuje produkt oferowany bez jednoznacznie określonej marki producenta. Nie należy utożsamiać go automatycznie z oryginalnym łożyskiem NTN-SNR.

4. Czy EC 12625 S02H206 jest łożyskiem skrzyni biegów?

Tak. Referencja NTN-SNR EC.12625.S02.H206 jest katalogowana jako łożysko manualnej skrzyni biegów, między innymi dla przekładni JC5.

5. Jaki numer OE Renault odpowiada tej referencji?

W dokumentacji NTN-SNR podano numer Renault 7703090425. Zgodność produktu NEUTRAL należy potwierdzić przed montażem.

6. Czy EC 12625 S02H206 przenosi obciążenia osiowe?

Tak. Konstrukcja jednorzędowego łożyska stożkowego umożliwia przenoszenie obciążeń promieniowych oraz osiowych w jednym kierunku.

7. Czy EC 12625 S02H206 i EC 12567 H206 są zamienne?

Nie należy zakładać ich zamienności. Są to różne referencje katalogowe, o odmiennych cechach wymiarowych i konstrukcyjnych.

8. Jak dobrać odpowiednie łożysko do skrzyni biegów?

Należy porównać pełne oznaczenie, kod przekładni, numer OE, wymiary oraz geometrię pierścieni. W razie wątpliwości należy sprawdzić dokumentację serwisową lub wymontowany element.

EC 12625 S02H206 (NEUTRAL) - najważniejsze informacje

EC 12625 S02H206 (NEUTRAL) to jednorzędowe łożysko wałeczkowe stożkowe o wymiarach 25x59x18 mm. Oznaczenie odpowiada referencji NTN-SNR EC.12625.S02.H206, katalogowanej dla manualnych skrzyń biegów, w tym JC5. Konstrukcja przenosi obciążenia promieniowe i osiowe. Przed zastosowaniem wykonania NEUTRAL należy potwierdzić zgodność geometrii, numeru OE i wymagań montażowych.
