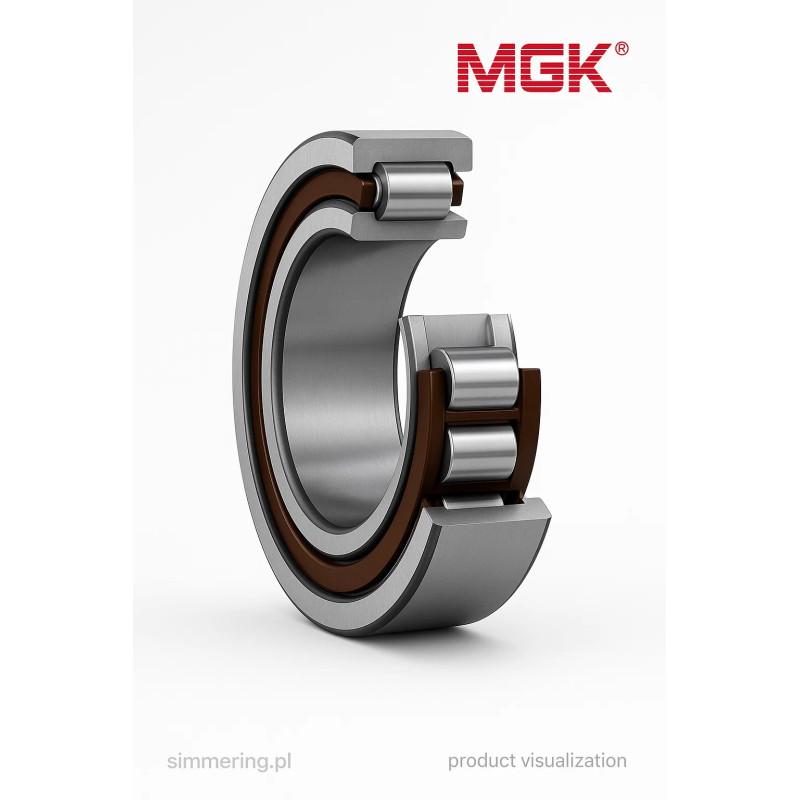

NU 2208 MGK 40x80x23 Łożysko walcowe

OPIS PRODUKTU

NU 2208 MGK to jednorzędowe łożysko walcowe o wymiarach 40x80x23 mm. Średnica wewnętrzna wynosi 40 mm, średnica zewnętrzna 80 mm, a szerokość 23 mm. Konstrukcja NU posiada dwa obrzeża na pierścieniu zewnętrznym i pierścień wewnętrzny bez obrzeży. Pozwala to na przemieszczanie osiowe wału względem oprawy w obu kierunkach i umożliwia wykorzystanie łożyska jako łożyska swobodnego. Wałeczki cylindryczne zapewniają wysoką zdolność przenoszenia obciążeń promieniowych. Konstrukcja jest rozłączna, co ułatwia montaż i demontaż.

NU 2208 MGK 40x80x23 Łożysko walcowe

NU 2208 MGK to jednorzędowe łożysko walcowe o wymiarach 40x80x23 mm, należące do serii konstrukcyjnej NU.

Pełna identyfikacja:

MGK -> NU 2208 -> łożysko walcowe -> 40x80x23 mm -> typ NU

Łożyska walcowe wykorzystują wałeczki cylindryczne jako elementy toczne. Liniowy charakter kontaktu pomiędzy wałeczkami i bieżniami zapewnia wysoką zdolność przenoszenia obciążeń promieniowych.

NU 2208 MGK - wymiary

Podstawowe wymiary łożyska:

Średnica wewnętrzna d: 40 mm
Średnica zewnętrzna D: 80 mm
Szerokość B: 23 mm
Pełny wymiar: 40x80x23 mm

Wymiary graniczne 40x80x23 mm są standardowe dla oznaczenia NU2208 i są potwierdzone w katalogach producentów łożysk.

Co oznacza NU w łożysku NU 2208?

Oznaczenie NU określa konstrukcję obrzeży pierścieni łożyska walcowego.

W konstrukcji NU:

pierścień zewnętrzny posiada dwa integralne obrzeża,
pierścień wewnętrzny nie posiada obrzeży.

Taka geometria umożliwia przemieszczanie osiowe jednego pierścienia względem drugiego w obu kierunkach.

Jest to zasadnicza różnica pomiędzy konstrukcją NU a innymi odmianami łożysk walcowych, takimi jak NJ czy NUP.

Obciążenie promieniowe

Jednorzędowe łożyska walcowe charakteryzują się wysoką zdolnością przenoszenia obciążeń promieniowych.

Wynika to z geometrii elementów tocznych. Wałeczki cylindryczne kontaktują się z bieżniami wzdłuż linii, dzięki czemu obciążenie rozkłada się na większej powierzchni niż w przypadku punktowego kontaktu charakterystycznego dla łożysk kulkowych.

Łożyska NU są dlatego stosowane w węzłach wymagających wysokiej nośności promieniowej i sztywności.

Kompensacja przemieszczenia osiowego

Jedną z najważniejszych właściwości konstrukcji NU jest możliwość przemieszczania osiowego wału względem oprawy w obu kierunkach wewnątrz łożyska. NTN klasyfikuje NU2208 jako łożysko typu floating, czyli swobodne.

Ma to znaczenie m.in. w układach, w których wał zmienia długość pod wpływem temperatury.

Łożysko może pozwolić na kompensację takiej zmiany bez konieczności wymuszania przesunięcia pomiędzy pierścieniem a powierzchnią jego osadzenia.

Czy NU 2208 przenosi obciążenia osiowe?

Standardowa konstrukcja NU jest przeznaczona przede wszystkim do przenoszenia obciążeń promieniowych i umożliwiania wzajemnego przesunięcia osiowego pierścieni.

Dlatego nie należy traktować NU2208 jako standardowego łożyska ustalającego wał osiowo.

Jeżeli węzeł wymaga przenoszenia obciążeń osiowych lub ustalenia wału, należy sprawdzić konstrukcję całego układu łożyskowego.

Konstrukcja rozłączna

NU 2208 jest łożyskiem o konstrukcji rozłącznej.

Pierścień bez obrzeży można oddzielić od zespołu drugiego pierścienia, wałeczków i koszyka.

Rozłączność może ułatwiać:

montaż,
demontaż,
osadzanie pierścieni na wale i w oprawie,
serwisowanie zespołu łożyskowego.

Należy jednak zachować odpowiednią czystość i prawidłowe warunki montażowe.

NU 2208 a NJ 2208

Mimo identycznych podstawowych wymiarów NU 2208 i NJ 2208 nie są konstrukcyjnie tym samym łożyskiem.

Typ NU posiada pierścień wewnętrzny bez obrzeży i umożliwia przemieszczenie osiowe w obu kierunkach.

Typ NJ posiada inną konfigurację obrzeży, która pozwala na osiowe ustalenie wału w jednym kierunku.

Dlatego nie należy zamieniać NU2208 na NJ2208 wyłącznie dlatego, że oba łożyska mają wymiary 40x80x23 mm.

NU 2208 a 2208

Samo oznaczenie 2208 nie jest wystarczające do prawidłowego określenia konstrukcji.

W przypadku tego produktu pełne oznaczenie brzmi:

NU 2208

Litery NU są integralną częścią oznaczenia technicznego i określają konstrukcję łożyska walcowego.

Podczas poszukiwania zamiennika należy więc zachować pełne oznaczenie NU2208, a nie kierować się wyłącznie wymiarami 40x80x23 mm.

Zastosowanie łożyska NU 2208

Łożyska walcowe typu NU są stosowane przede wszystkim w węzłach wymagających:

wysokiej nośności promieniowej,
sztywnego podparcia wału,
możliwości kompensacji przemieszczeń osiowych,
rozłącznej konstrukcji ułatwiającej montaż.

Typowe obszary wykorzystania tej konstrukcji obejmują silniki elektryczne, przekładnie, maszyny przemysłowe, układy napędowe oraz inne zespoły mechaniczne.

Konkretnego zastosowania NU 2208 MGK nie należy jednak określać wyłącznie na podstawie wymiarów.

Dobór i zamienność NU 2208

Przy doborze zamiennika należy sprawdzić przede wszystkim:

• pełne oznaczenie NU 2208
• producenta MGK
• średnicę wewnętrzną 40 mm
• średnicę zewnętrzną 80 mm
• szerokość 23 mm
• konstrukcję NU
• luz wewnętrzny, jeśli występuje dodatkowe oznaczenie
• konstrukcję koszyka, jeśli jest określona
• klasę dokładności, jeśli aplikacja jej wymaga

Zgodność wymiarów 40x80x23 mm nie oznacza automatycznie pełnej zamienności różnych typów łożysk walcowych.

Specyfikacja techniczna

Producent / marka: MGK
Oznaczenie: NU 2208
Typ: łożysko walcowe
Konstrukcja: jednorzędowa
Typ konstrukcyjny: NU
Średnica wewnętrzna d: 40 mm
Średnica zewnętrzna D: 80 mm
Szerokość B: 23 mm
Wymiary: 40x80x23 mm
Elementy toczne: wałeczki cylindryczne
Konstrukcja: rozłączna
Podstawowy kierunek obciążenia: promieniowy
Przemieszczenie osiowe: możliwe w obu kierunkach w obrębie łożyska

Nie przypisuję do wersji MGK wartości nośności i prędkości pochodzących z katalogów innych producentów. Dla porównania, katalogi JTEKT i NTN potwierdzają wymiary 40x80x23 mm, ale podają różne wartości nośności dynamicznej dla własnych konstrukcji NU2208, co pokazuje, dlaczego tych parametrów nie należy kopiować między markami.

FAQ

Jakie wymiary ma NU 2208 MGK?

Łożysko ma 40 mm średnicy wewnętrznej, 80 mm średnicy zewnętrznej i 23 mm szerokości, czyli 40x80x23 mm.

Jakiego typu łożyskiem jest NU 2208?

Jest to jednorzędowe łożysko walcowe typu NU.

Co oznacza NU?

W konstrukcji NU pierścień zewnętrzny posiada dwa obrzeża, natomiast pierścień wewnętrzny jest bez obrzeży.

Czy NU 2208 przenosi duże obciążenia promieniowe?

Tak. Łożyska walcowe są konstrukcyjnie przeznaczone do przenoszenia wysokich obciążeń promieniowych.

Czy NU 2208 pozwala na przesunięcie osiowe wału?

Tak. Konstrukcja NU umożliwia przemieszczenie osiowe wału względem oprawy w obu kierunkach wewnątrz łożyska.

Czy NU 2208 jest łożyskiem rozłącznym?

Tak. Jednorzędowe łożysko walcowe NU ma konstrukcję rozłączną.

Czy NU 2208 i NJ 2208 są tym samym łożyskiem?

Nie. Mogą mieć te same wymiary graniczne, ale różnią się układem obrzeży i funkcją osiową. Należy zachować pełne oznaczenie konstrukcji.

Czy każde łożysko 40x80x23 może zastąpić NU 2208?

Nie. Wymiary nie wystarczają do określenia zamienności. Należy sprawdzić przede wszystkim typ NU, a także ewentualny luz, koszyk, klasę dokładności i pozostałe oznaczenia.
