NU 2306 ET2X NTN Łożysko Walcowe Jednorzędowe 30x72x27

NU 2306 ET2X NTN Łożysko Walcowe Jednorzędowe 30x72x27

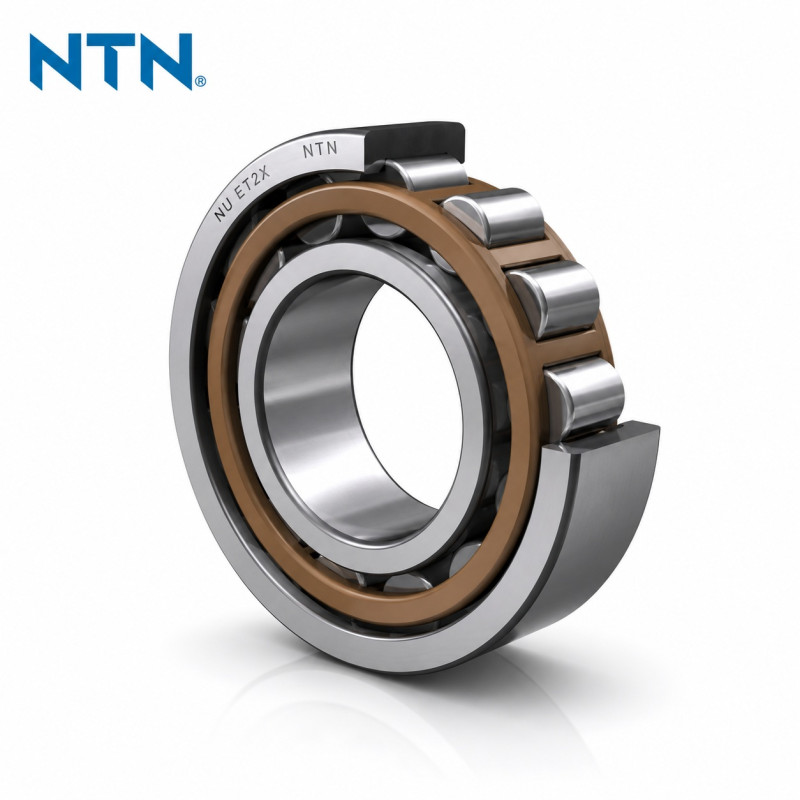

NU 2306 ET2X NTN to jednorzędowe łożysko walcowe przeznaczone do wysokich obciążeń promieniowych oraz kompensacji przemieszczeń osiowych wału w przemysłowych układach napędowych i wysokoobrotowych zespołach maszynowych. Konstrukcja 30x72x27 mm stosowana jest w przekładniach, silnikach elektrycznych, pompach oraz układach transmisji napędu wymagających dużej nośności i stabilnej pracy przy wysokiej prędkości obrotowej.

Łożyska walcowe typu NU różnią się od klasycznych łożysk kulkowych liniowym kontaktem rolek z bieżnią, co umożliwia:

• przenoszenie bardzo wysokich obciążeń promieniowych
• ograniczenie naprężeń kontaktowych
• zwiększenie sztywności układu
• stabilną pracę przy dużych prędkościach obrotowych

Oznaczenie NU oznacza:

• dwa obrzeża prowadzące na pierścieniu zewnętrznym
• brak obrzeży na pierścieniu wewnętrznym
• możliwość osiowego przemieszczenia wału względem obudowy
• konstrukcję rozłączną ułatwiającą montaż

Konstrukcja rozłączna typu NU umożliwia kompensację wydłużeń cieplnych wału bez generowania dodatkowych naprężeń osiowych w układzie łożyskowym. Dzięki temu łożyska NU są często stosowane jako łożyska swobodne w:

• przekładniach przemysłowych
• silnikach elektrycznych
• pompach
• wentylatorach przemysłowych
• maszynach produkcyjnych
• układach transportowych

Model NU 2306 ET2X NTN wyposażony jest w koszyk ET2X wykonany z poliamidu wzmacnianego włóknem szklanym. Oznaczenie ET2X oznacza:

• zintegrowany koszyk poliamidowy
• zmniejszenie masy elementów wirujących
• ograniczenie tarcia
• możliwość pracy przy wysokich obrotach
• wydłużenie trwałości smaru

Koszyki poliamidowe stosowane w serii ET2X poprawiają charakterystykę pracy łożyska przy wysokiej prędkości oraz ograniczają nagrzewanie podczas pracy ciągłej.

Łożysko NU 2306 ET2X NTN posiada:

• średnicę wewnętrzną d = 30 mm
• średnicę zewnętrzną D = 72 mm
• szerokość B = 27 mm

Według danych NTN:

• nośność dynamiczna C około 74,5 kN
• nośność statyczna C0 około 77,4 kN
• prędkość graniczna smar olejowy około 9700 obr./min
• prędkość graniczna smar plastyczny około 8300 obr./min

Fraza NU 2306 ET2X NTN 30x72x27 łożysko walcowe jednorzędowe jest często wyszukiwana podczas serwisowania przemysłowych układów napędowych wymagających kompensacji osiowej oraz wysokiej nośności promieniowej.

Budowa i konstrukcja

NU 2306 ET2X NTN wykorzystuje jednorzędową konstrukcję walcową z rozłącznym układem pierścieni umożliwiającym łatwiejszy montaż oraz kompensację osiową.

Najważniejsze cechy konstrukcyjne:

• jednorzędowe łożysko walcowe
• konstrukcja rozłączna NU
• dwa obrzeża na pierścieniu zewnętrznym
• brak obrzeży na pierścieniu wewnętrznym
• koszyk poliamidowy ET2X
• liniowy kontakt rolek z bieżnią
• wysoka nośność promieniowa
• możliwość kompensacji wydłużeń cieplnych wału

Konstrukcja NU pozwala na osiowe przemieszczanie wału względem obudowy bez generowania dodatkowych obciążeń osiowych.

Zastosowanie w aplikacjach przemysłowych

Łożyska walcowe NTN serii NU stosowane są w układach wymagających wysokiej nośności promieniowej oraz stabilnej pracy przy dużej prędkości obrotowej.

Model NU 2306 ET2X NTN znajduje zastosowanie między innymi w:

• przekładniach przemysłowych
• silnikach elektrycznych
• pompach
• wentylatorach przemysłowych
• maszynach produkcyjnych
• systemach transportowych
• układach transmisji napędu
• wysokoobrotowych zespołach przemysłowych

Łożyska NU są szczególnie często stosowane jako łożyska swobodne kompensujące wydłużenia cieplne wału podczas pracy ciągłej.

Technical specification

Type: Single row cylindrical roller bearing

Bearing designation: NU 2306 ET2X

Manufacturer: NTN

Bearing type: Cylindrical roller bearing

Design: NU separable design

Internal clearance: C3 radial clearance

Cage: ET2X polyamide cage reinforced with glass fiber

Sealing: Open bearing without seals

Inner diameter: 30 mm

Outer diameter: 72 mm

Width: 27 mm

Dynamic load rating: Approx. 74,5 kN

Static load rating: Approx. 77,4 kN

Load type: High radial loads

Applications: Gearboxes, electric motors, pumps, industrial fans, transport systems, industrial machinery

FAQ

Co oznacza NU w łożyskach walcowych?

NU oznacza konstrukcję z dwoma obrzeżami na pierścieniu zewnętrznym oraz bez obrzeży na pierścieniu wewnętrznym umożliwiającą kompensację osiową wału.

Do czego służy konstrukcja rozłączna NU?

Konstrukcja rozłączna umożliwia łatwiejszy montaż oraz kompensację wydłużeń cieplnych wału w układach napędowych.

Co oznacza ET2X w łożyskach NTN?

ET2X oznacza koszyk poliamidowy wzmacniany włóknem szklanym przeznaczony do pracy przy wysokich prędkościach obrotowych.

Czy łożysko NU 2306 ET2X NTN przenosi obciążenia osiowe?

Łożysko typu NU przeznaczone jest głównie do obciążeń promieniowych i umożliwia osiowe przemieszczanie wału względem obudowy.

Gdzie stosuje się łożyska walcowe NU?

Najczęściej w przekładniach przemysłowych, silnikach elektrycznych, pompach oraz układach transmisji napędu.
