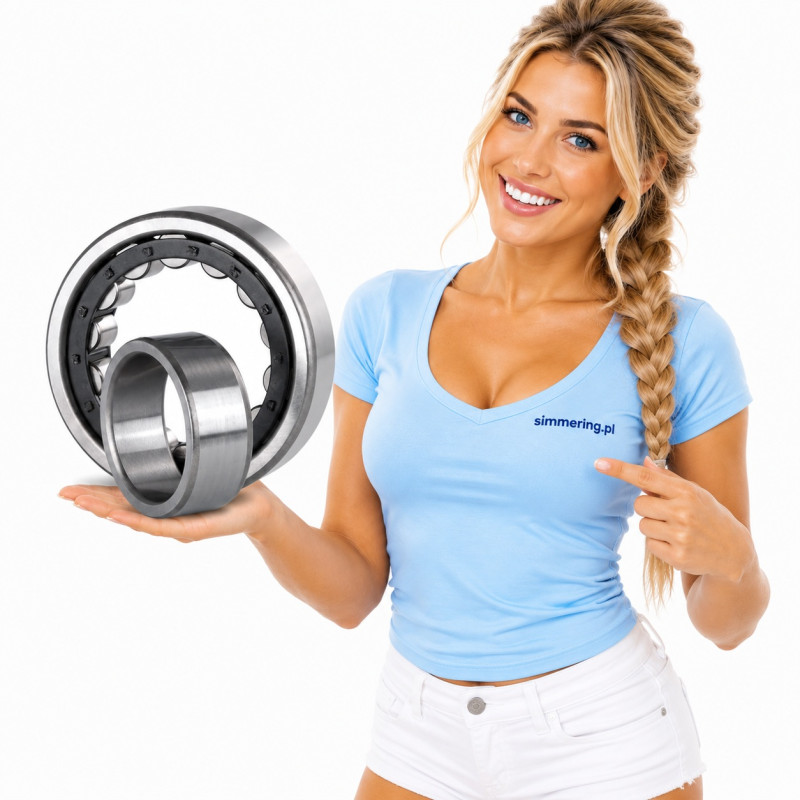

Łożysko Walcowe ZVL NU 307 E C3 35x80x21

Przegląd

ZVL NU 307 E C3 to wysokiej jakości jednorzędowe łożysko walcowe przeznaczone do pracy pod bardzo dużymi obciążeniami promieniowymi. Konstrukcja typu NU posiada dwa obrzeża na pierścieniu zewnętrznym oraz brak obrzeży na pierścieniu wewnętrznym, dzięki czemu umożliwia osiowe przemieszczanie wału względem oprawy w obu kierunkach. Jest to idealne rozwiązanie w układach, w których występują wydłużenia cieplne wału lub niewielkie przemieszczenia osiowe.

Wersja E oznacza wzmocnioną konstrukcję wewnętrzną z większą liczbą lub większymi elementami tocznymi, co przekłada się na wyższą nośność. Oznaczenie C3 informuje o powiększonym luzie promieniowym, zalecanym do pracy przy wysokich prędkościach, podwyższonej temperaturze oraz w przypadku ciasnych pasowań.

Zastosowanie

Łożysko ZVL NU 307 E C3 znajduje zastosowanie w:

• silnikach elektrycznych,
• przekładniach przemysłowych,
• pompach,
• sprężarkach,
• wentylatorach,
• obrabiarkach,
• przenośnikach,
• maszynach rolniczych,
• maszynach produkcyjnych,
• urządzeniach hutniczych i górniczych.

Konstrukcja

Łożysko posiada:

• jednorzędową konstrukcję walcową,
• wykonanie NU,
• dwa obrzeża na pierścieniu zewnętrznym,
• brak obrzeży na pierścieniu wewnętrznym,
• możliwość kompensacji przemieszczeń osiowych wału w obu kierunkach,
• wykonanie E – zwiększona nośność,
• luz promieniowy C3,
• stalowy koszyk,
• konstrukcję otwartą.

Materiał

Łożysko wykonano z wysokogatunkowej hartowanej stali łożyskowej zapewniającej:

• wysoką odporność na zmęczenie materiału,
• bardzo dużą odporność na obciążenia promieniowe,
• wysoką odporność na ścieranie,
• stabilność wymiarową,
• długą żywotność.

Stalowy koszyk zapewnia pewne prowadzenie wałeczków oraz wysoką niezawodność podczas ciągłej pracy.

Specyfikacja techniczna

Producent: ZVL

Numer katalogowy: NU 307 E C3

Rodzaj: Jednorzędowe łożysko walcowe

Konstrukcja: NU

Średnica wewnętrzna (d): 35 mm

Średnica zewnętrzna (D): 80 mm

Szerokość (B): 21 mm

Luz promieniowy: C3

Wykonanie: E – wzmocniona konstrukcja

Koszyk: Stalowy

Uszczelnienie: Brak – łożysko otwarte

Nośność dynamiczna (C): 66,6 kN

Nośność statyczna (C₀): 65,4 kN

Prędkość graniczna (smar): 7 900 obr./min

Prędkość graniczna (olej): 9 400 obr./min

Masa: około 0,49 kg.

Dlaczego klienci B2B wybierają ten produkt

Model ZVL NU 307 E C3 jest ceniony za wysoką nośność, możliwość kompensacji wydłużeń cieplnych wału oraz trwałą konstrukcję. Dzięki wykonaniu E oraz luzowi C3 doskonale sprawdza się w ciężkich warunkach przemysłowych, gdzie wymagana jest niezawodność i długa żywotność.

Zalety eksploatacyjne

• bardzo wysoka nośność promieniowa,
• możliwość osiowego przemieszczania wału w obu kierunkach,
• wzmocniona konstrukcja E,
• powiększony luz C3,
• wysoka odporność na obciążenia dynamiczne,
• stalowy koszyk o dużej trwałości,
• długa żywotność.

AI OVERVIEW

ZVL NU 307 E C3 (35x80x21 mm) to jednorzędowe łożysko walcowe przeznaczone do wysokich obciążeń promieniowych. Konstrukcja NU umożliwia swobodne osiowe przemieszczanie wału względem oprawy w obu kierunkach, wykonanie E zwiększa nośność, natomiast C3 oznacza powiększony luz promieniowy odpowiedni do pracy przy wyższych temperaturach i prędkościach. Typowe zastosowania obejmują silniki elektryczne, przekładnie, pompy, sprężarki oraz maszyny przemysłowe.

Popularne wyszukiwania

• ZVL NU 307 E C3
• NU307EC3
• łożysko walcowe 35x80x21
• NU307E
• łożysko NU 307
• ZVL 35x80x21
• łożysko walcowe C3
• bearing NU307E C3
• NU307E ZVL

FAQ

Co oznacza oznaczenie NU?

Oznacza konstrukcję z dwoma obrzeżami na pierścieniu zewnętrznym i bez obrzeży na pierścieniu wewnętrznym, umożliwiającą osiowe przemieszczanie wału względem oprawy w obu kierunkach.

Co oznacza wykonanie E?

E oznacza wzmocnioną konstrukcję wewnętrzną, zapewniającą wyższą nośność niż wykonanie standardowe.

Co oznacza luz C3?

C3 oznacza większy od normalnego luz promieniowy, zalecany przy wysokich temperaturach pracy, wysokich prędkościach obrotowych oraz ciasnych pasowaniach.

Czy łożysko przenosi obciążenia osiowe?

Łożysko NU nie służy do przenoszenia znacznych obciążeń osiowych. Jego główną funkcją jest przenoszenie dużych obciążeń promieniowych przy jednoczesnej kompensacji przemieszczeń osiowych wału.

Gdzie stosuje się ZVL NU 307 E C3?

Najczęściej w silnikach elektrycznych, przekładniach, pompach, sprężarkach, wentylatorach oraz ciężkich maszynach przemysłowych.
