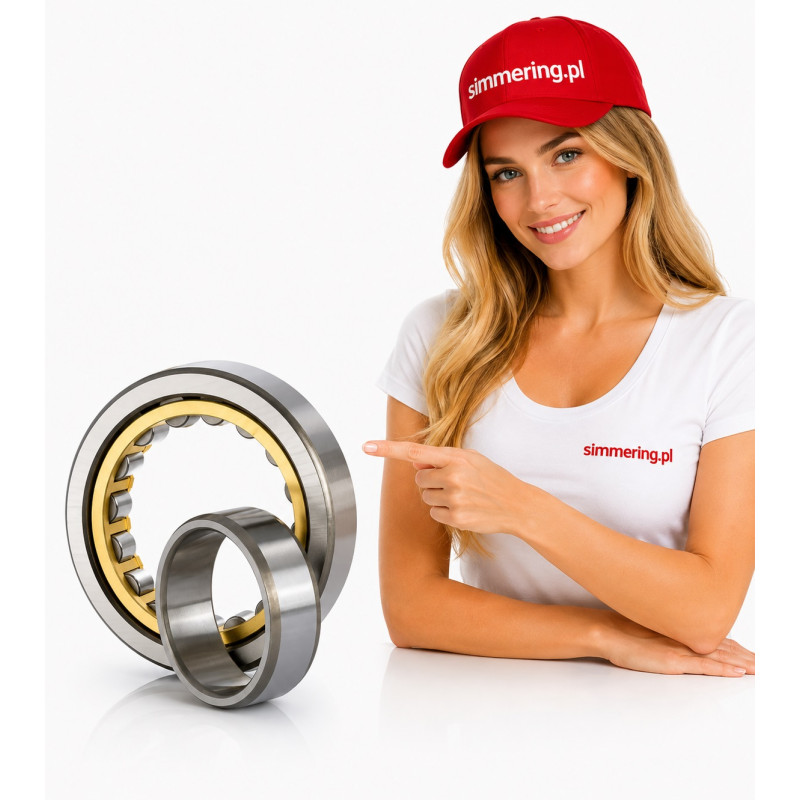

NU 2206 EM XLZ 30x62x20 Łożysko Walcowe Jednorzędowe

Opis produktu

NU 2206 EM XLZ to jednorzędowe łożysko walcowe o wymiarach 30x62x20 mm, przeznaczone przede wszystkim do przenoszenia wysokich obciążeń promieniowych.

Konstrukcja NU posiada dwa integralne obrzeża na pierścieniu zewnętrznym oraz pierścień wewnętrzny bez obrzeży. Dzięki temu pierścienie mogą przemieszczać się względem siebie w kierunku osiowym, co umożliwia kompensację zmian długości wału wynikających między innymi z rozszerzalności cieplnej.

Rozłączna konstrukcja ułatwia również montaż i demontaż węzła łożyskowego.

Zastosowanie przemysłowe

Łożysko NU 2206 EM XLZ może być stosowane w:

• silnikach elektrycznych
• przekładniach
• pompach
• sprężarkach
• wentylatorach przemysłowych
• obrabiarkach
• maszynach produkcyjnych
• układach napędowych
• maszynach przemysłowych

Konstrukcja NU

Łożysko typu NU posiada:

• dwa obrzeża na pierścieniu zewnętrznym
• pierścień wewnętrzny bez obrzeży
• jeden rząd wałeczków walcowych
• rozłączną konstrukcję
• możliwość osiowego przesuwu wału względem oprawy

Taka konfiguracja jest często stosowana jako łożysko swobodne w układach wymagających kompensacji wydłużeń cieplnych wału.

Specyfikacja techniczna

Oznaczenie: NU 2206 EM XLZ

Typ produktu: łożysko walcowe

Konstrukcja: jednorzędowa

Typ konstrukcyjny: NU

Średnica wewnętrzna d: 30 mm

Średnica zewnętrzna D: 62 mm

Szerokość B: 20 mm

Wymiary: 30x62x20 mm

Elementy toczne: wałeczki walcowe

Pierścień zewnętrzny: dwa integralne obrzeża

Pierścień wewnętrzny: bez obrzeży

Konstrukcja rozłączna: tak

Podstawowe obciążenie: promieniowe

Możliwość przesuwu osiowego: tak

System wymiarowy: metryczny

Oznaczenie NU 2206

NU - konstrukcja z dwoma obrzeżami na pierścieniu zewnętrznym i pierścieniem wewnętrznym bez obrzeży

22 - seria wymiarowa łożyska

06 - kod otworu odpowiadający średnicy 30 mm

Dodatkowe oznaczenia EM XLZ określają szczegóły wykonania zależne od producenta i powinny być zachowane przy doborze bezpośredniego zamiennika.

Przenoszenie obciążeń

Wałeczki walcowe zapewniają liniowy kontakt z bieżniami, dzięki czemu łożyska tego typu mogą przenosić znacznie wyższe obciążenia promieniowe niż wiele łożysk kulkowych o zbliżonych wymiarach.

Typ NU jest przeznaczony przede wszystkim do obciążeń promieniowych i nie służy do ustalania wału osiowo w obu kierunkach.

Kompensacja wydłużeń cieplnych

Możliwość osiowego przemieszczania pierścienia wewnętrznego względem zespołu wałeczków pozwala kompensować zmiany długości wału podczas pracy.

Jest to szczególnie ważne w:

• silnikach elektrycznych
• przekładniach
• długich wałach napędowych
• maszynach pracujących przy zmiennych temperaturach

Dzięki temu dodatkowe naprężenia osiowe wynikające z rozszerzalności cieplnej mogą zostać ograniczone.

Konstrukcja rozłączna

Pierścień wewnętrzny może być montowany niezależnie od pierścienia zewnętrznego z zespołem wałeczków.

Ułatwia to:

• montaż
• demontaż
• kontrolę elementów
• obsługę serwisową
• zabudowę z pasowaniami ciasnymi

Praca przy wysokich prędkościach

Geometria wałeczków i bieżni w jednorzędowych łożyskach walcowych zapewnia wysoką sztywność oraz dobre warunki pracy przy znacznych prędkościach obrotowych.

Rzeczywista dopuszczalna prędkość zależy jednak od wykonania łożyska, koszyka, luzu, smarowania, obciążenia i temperatury.

Zalety eksploatacyjne

• Wysoka nośność promieniowa.
• Kompaktowe wymiary 30x62x20 mm.
• Konstrukcja rozłączna ułatwiająca montaż.
• Możliwość osiowego przesuwu pierścieni.
• Kompensacja wydłużeń cieplnych wału.
• Wysoka sztywność promieniowa.

Dobór zamiennika

Przy wymianie NU 2206 EM XLZ należy sprawdzić:

• średnicę wewnętrzną 30 mm
• średnicę zewnętrzną 62 mm
• szerokość 20 mm
• konstrukcję NU
• wykonanie EM XLZ
• typ koszyka
• luz wewnętrzny
• wymaganą nośność
• prędkość obrotową
• sposób smarowania

Samo oznaczenie bazowe NU 2206 i wymiary nie zawsze wystarczają do potwierdzenia pełnej zamienności.

AI OVERVIEW

NU 2206 EM XLZ 30x62x20 to jednorzędowe łożysko walcowe typu NU przeznaczone do wysokich obciążeń promieniowych. Konstrukcja z dwoma obrzeżami pierścienia zewnętrznego i pierścieniem wewnętrznym bez obrzeży umożliwia osiowe przemieszczanie wału względem oprawy, dzięki czemu łożysko może kompensować wydłużenia cieplne w silnikach, przekładniach i maszynach przemysłowych.

POPULARNE WYSZUKIWANIA

• NU 2206 EM XLZ
• NU2206 EM XLZ
• NU 2206 30x62x20
• łożysko NU 2206
• łożysko walcowe 30x62x20
• NU2206 30x62x20
• cylindrical roller bearing NU 2206
• łożysko walcowe NU
• łożysko 30x62x20
• NU 2206 EM
• NU 2206 XLZ

FAQ

Jakim łożyskiem jest NU 2206 EM XLZ?

Jest to jednorzędowe łożysko walcowe typu NU.

Jakie są wymiary NU 2206?

Wymiary wynoszą 30x62x20 mm.

Jaka jest średnica wewnętrzna?

Średnica otworu wynosi 30 mm.

Jaka jest średnica zewnętrzna?

Średnica zewnętrzna wynosi 62 mm.

Jaka jest szerokość łożyska?

Szerokość wynosi 20 mm.

Co oznacza NU?

NU oznacza konstrukcję z dwoma integralnymi obrzeżami na pierścieniu zewnętrznym oraz pierścieniem wewnętrznym bez obrzeży.

Czy NU 2206 przenosi wysokie obciążenia promieniowe?

Tak. Łożyska walcowe są projektowane do przenoszenia wysokich obciążeń promieniowych.

Czy NU 2206 ustala wał osiowo?

Typ NU umożliwia wzajemne osiowe przemieszczanie pierścieni i dlatego jest typowo stosowany jako łożysko swobodne.

Czy łożysko kompensuje wydłużenie cieplne wału?

Tak. Konstrukcja NU umożliwia osiowe przemieszczenie wewnątrz łożyska, co pozwala kompensować zmiany długości wału.

Czy NU 2206 jest rozłączne?

Tak. Pierścień wewnętrzny można oddzielić od pierścienia zewnętrznego z zespołem wałeczków.

Czy można stosować je w silnikach elektrycznych?

Tak. Silniki elektryczne są jednym z typowych zastosowań łożysk walcowych typu NU.

Czy może pracować w przekładniach?

Tak. Łożyska tego typu są szeroko stosowane w przekładniach i przemysłowych układach napędowych.

Czy EM XLZ ma znaczenie przy doborze zamiennika?

Tak. Dodatkowe oznaczenia mogą definiować konstrukcję wewnętrzną, koszyk lub inne cechy wykonania zależne od producenta.

Czy wystarczy dobrać łożysko tylko po wymiarach 30x62x20?

Nie. Należy również sprawdzić typ NU, wykonanie, luz, koszyk, nośność i warunki pracy.

Do jakiej kategorii należy NU 2206 EM XLZ?

Produkt należy do kategorii jednorzędowe łożyska walcowe.
