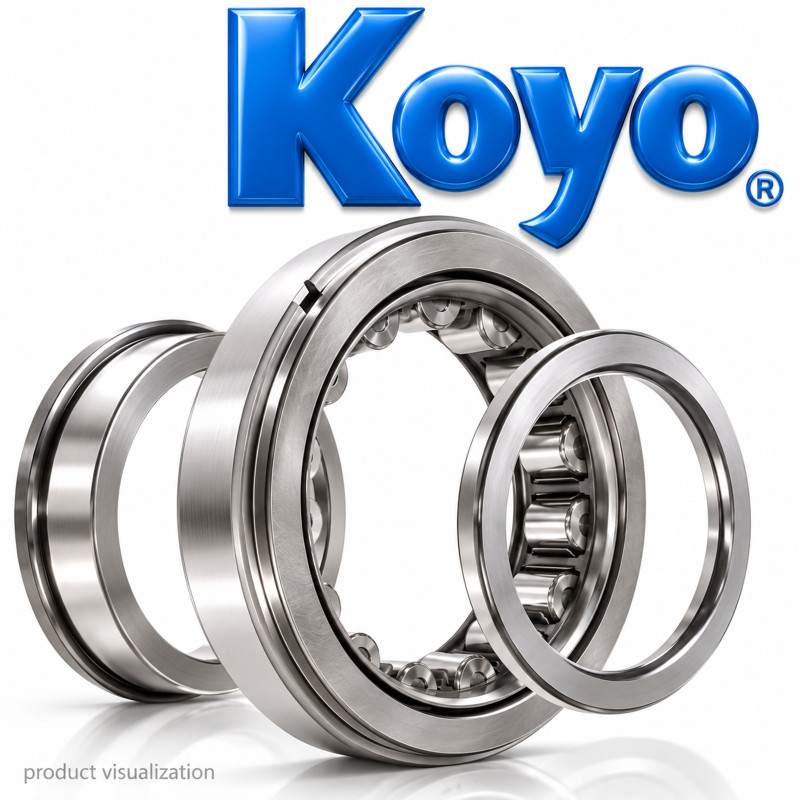

NUP 309-4 VH NR C3 KOYO 45x100x25 mm - łożysko walcowe jednorzędowe

Charakterystyka łożyska KOYO NUP 309-4 VH NR C3

Łożysko NUP 309-4 VH NR C3 należy do grupy jednorzędowych łożysk walcowych, w których elementami tocznymi są wałeczki cylindryczne.

W porównaniu z łożyskami kulkowymi zwykłymi konstrukcja walcowa zapewnia liniowy charakter kontaktu elementów tocznych z bieżniami. Dzięki temu łożyska tego rodzaju są stosowane w mechanizmach wymagających przenoszenia znacznych obciążeń promieniowych.

Konstrukcja NUP pełni dodatkowo funkcję łożyska ustalającego. Dwa obrzeża pierścienia zewnętrznego oraz odpowiednio ukształtowany pierścień wewnętrzny z oddzielnym pierścieniem oporowym umożliwiają prowadzenie osiowe wału w obu kierunkach.

Wariant NR umożliwia osiowe zabezpieczenie pierścienia zewnętrznego w obudowie za pomocą pierścienia osadczego.

Luz C3 oznacza większy luz promieniowy niż standardowy luz normalny CN. Cecha ta jest istotna w aplikacjach, w których pasowania montażowe i różnice temperatur mogą powodować zmniejszenie luzu roboczego.

Dane techniczne KOYO NUP 309-4 VH NR C3

Co oznacza NUP 309-4 VH NR C3 KOYO?

Pełne oznaczenie zawiera informacje o typie łożyska, wymiarach, wykonaniu konstrukcyjnym i luzie wewnętrznym.

Konstrukcja NUP

Łożyska typu NUP posiadają dwa integralne obrzeża pierścienia zewnętrznego oraz jedno integralne obrzeże pierścienia wewnętrznego. Po przeciwnej stronie znajduje się oddzielny pierścień oporowy.

Takie rozwiązanie pozwala na ustalenie położenia wału względem obudowy w obu kierunkach osiowych.

Zdolność przenoszenia obciążeń osiowych zależy od konkretnej konstrukcji, smarowania i warunków pracy. Nie należy utożsamiać jej ze zdolnością do przenoszenia obciążeń osiowych przez łożyska specjalnie przeznaczone do tego celu.

Oznaczenia -4 i VH

Elementy -4 i VH należy traktować jako istotne części pełnego oznaczenia producenta.

W dokumentacji katalogowej występują specjalne warianty KOYO z oznaczeniem VH, jednak bez jednoznacznego potwierdzenia dla dokładnego SKU nie należy przypisywać mu określonego materiału koszyka, liczby wałeczków ani szczególnej geometrii wewnętrznej.

Wariant NUP 309-4 VH nie powinien być automatycznie utożsamiany ze standardowym NUP 309.

Oznaczenie NR

NR oznacza obecność rowka osadczego na powierzchni zewnętrznej pierścienia zewnętrznego oraz pierścienia osadczego.

Rozwiązanie to umożliwia zabezpieczenie łożyska przed przemieszczeniem osiowym w odpowiednio zaprojektowanej obudowie.

Oznaczenie C3

C3 określa klasę luzu promieniowego większą od normalnej.

Powiększony luz może być wymagany, gdy pasowanie ciasne lub różnice temperatur pomiędzy wałem a obudową zmniejszają luz podczas pracy.

C3 nie oznacza automatycznie większej nośności ani dopuszczalnej prędkości obrotowej.

Konstrukcja i zasada działania

Łożysko KOYO NUP 309-4 VH NR C3 składa się z pierścienia wewnętrznego, pierścienia zewnętrznego oraz zestawu walcowych elementów tocznych.

Wałeczki przemieszczają się po bieżniach, przenosząc obciążenie przede wszystkim w kierunku promieniowym.

W konstrukcji NUP obrzeża pierścieni i oddzielny pierścień oporowy ograniczają wzajemne przemieszczanie osiowe pierścieni. Umożliwia to zastosowanie łożyska jako elementu ustalającego położenie wału.

Rowek NR oraz pierścień osadczy służą do mechanicznego ustalenia pierścienia zewnętrznego w obudowie.

Konstrukcja otwarta wymaga zapewnienia odpowiedniego smarowania i ochrony przed zanieczyszczeniami przez rozwiązania zastosowane w całym mechanizmie.

KOYO NUP 309-4 VH NR C3 a inne warianty NUP 309

W obrębie rodziny wymiarowej NUP 309 występują łożyska o takich samych podstawowych wymiarach, lecz różniące się wykonaniem.

Obecność dodatkowego oznaczenia S02 w innych referencjach KOYO ma znaczenie techniczne. Nie należy automatycznie pomijać go podczas porównywania części.

Również standardowe NUP 309 NR C3 i NUP 309-4 VH NR C3 nie są automatycznie zamienne pomimo zgodności wymiarów.

Alternatywne oznaczenia i numery referencyjne

Naturalne warianty zapisu podanego oznaczenia obejmują:

• KOYO NUP 309-4 VH NR C3

• NUP 309-4 VH NR C3 KOYO

• NUP309-4VHNRC3

• KOYO NUP309-4VHNRC3

• NUP 309-4 VH NR C3 45x100x25 mm

W katalogach części występuje również bardziej rozbudowana referencja NUP 309-4 VH NR S02 C3 KOYO.

Jest ona związana z tą samą rodziną wymiarową, lecz zawiera dodatkowy element S02. Bez potwierdzenia producenta nie należy uznawać obu zapisów za identyczne wykonanie.

Zastosowanie łożyska KOYO NUP 309-4 VH NR C3

Jednorzędowe łożyska walcowe typu NUP są stosowane w układach wymagających przenoszenia obciążeń promieniowych oraz ustalania położenia wału w kierunku osiowym.

Typowe zastosowania konstrukcji NUP obejmują odpowiednio zaprojektowane przekładnie mechaniczne, zespoły napędowe i wały maszyn.

Dla pokrewnego oznaczenia KOYO NUP309-4VHNR S02C3 istnieje katalogowe powiązanie z przekładnią pojazdu ISUZU FORWARD i numerem OEM 1098101550. Nie stanowi to jednak potwierdzenia zastosowania dokładnego wariantu NUP 309-4 VH NR C3 bez S02.

Przed zastosowaniem w konkretnym urządzeniu należy zweryfikować pełne oznaczenie łożyska i dokumentację techniczną zespołu.

Dobór i zamienność łożyska

Przed zakupem KOYO NUP 309-4 VH NR C3 należy sprawdzić:

1. Pełne oznaczenie producenta - w szczególności elementy -4, VH, NR i C3.

2. Wymiary montażowe - średnica wału 45 mm, średnica gniazda 100 mm i szerokość 25 mm.

3. Luz promieniowy C3 - zgodność z wymaganym luzem roboczym po montażu.

4. Konstrukcję NUP - konieczność osiowego ustalenia wału w obu kierunkach.

5. Pierścień osadczy NR - zgodność z konstrukcją obudowy.

6. Wykonanie wewnętrzne - koszyk, układ wałeczków i specjalne cechy konstrukcyjne.

7. Warunki pracy - obciążenia, prędkość, temperaturę oraz sposób smarowania.

8. Dodatkowe oznaczenia - szczególnie obecność lub brak S02 w referencji oryginalnej.

Zastosowanie łożyska innego producenta o wymiarach 45x100x25 mm wymaga potwierdzenia jego pełnej zgodności technicznej. Sama zgodność wymiarowa nie jest wystarczająca.

Montaż i eksploatacja

Przed montażem należy oczyścić wał, gniazdo i powierzchnie współpracujące oraz sprawdzić ich stan techniczny.

Podczas osadzania łożyska siłę montażową należy przykładać wyłącznie do pierścienia, dla którego wykonywane jest pasowanie ciasne. Nie wolno przenosić siły montażowej przez wałeczki i bieżnie.

W przypadku konstrukcji NUP szczególną uwagę należy zwrócić na prawidłowe osadzenie oddzielnego pierścienia oporowego.

Pierścień osadczy NR musi zostać prawidłowo umieszczony w rowku i współpracować z odpowiednio zaprojektowanym elementem obudowy.

Po montażu należy sprawdzić swobodę obrotu, wymagany luz roboczy oraz prawidłowe ustalenie osiowe wału.

Łożysko powinno być smarowane zgodnie z wymaganiami producenta urządzenia. Przed montażem należy przechowywać je w oryginalnym opakowaniu, w suchym i czystym pomieszczeniu.

FAQ - najczęściej zadawane pytania

Jakie wymiary ma KOYO NUP 309-4 VH NR C3?

Łożysko ma wymiary 45x100x25 mm. Średnica wewnętrzna wynosi 45 mm, średnica zewnętrzna 100 mm, a szerokość 25 mm.

Co oznacza NUP w oznaczeniu łożyska KOYO?

NUP określa konstrukcję jednorzędowego łożyska walcowego z obrzeżami umożliwiającymi ustalanie wału osiowo w obu kierunkach. Łożysko przenosi przede wszystkim obciążenia promieniowe.

Co oznacza C3 w KOYO NUP 309-4 VH NR C3?

C3 oznacza luz wewnętrzny promieniowy większy od normalnego. Właściwy luz należy dobrać z uwzględnieniem pasowania, temperatury i warunków eksploatacji.

Co oznacza NR w łożysku KOYO?

NR wskazuje na rowek w pierścieniu zewnętrznym oraz pierścień osadczy. Rozwiązanie umożliwia mechaniczne zabezpieczenie pierścienia zewnętrznego przed przemieszczeniem osiowym w odpowiedniej obudowie.

Czy KOYO NUP 309-4 VH NR C3 przenosi obciążenia osiowe?

Tak. Konstrukcja NUP umożliwia ustalanie wału w obu kierunkach osiowych i przenoszenie ograniczonych obciążeń osiowych. Dopuszczalne wartości zależą od wykonania łożyska i warunków smarowania.

Czy NUP 309 NR C3 może zastąpić NUP 309-4 VH NR C3?

Nie można tego założyć automatycznie. Oznaczenia -4 i VH mogą identyfikować istotne różnice konstrukcyjne. Przed zamianą należy sprawdzić dokumentację producenta.

Czy KOYO NUP 309-4 VH NR C3 i NUP 309-4 VH NR S02 C3 to identyczne łożyska?

Nie zostało to jednoznacznie potwierdzone. Wariant z S02 występuje w katalogach handlowych i dokumentacji zastosowań, ale dodatkowe oznaczenie nie powinno być pomijane bez weryfikacji.

Czy łożysko jest fabrycznie nasmarowane?

Na podstawie dostępnych danych nie można potwierdzić fabrycznego napełnienia smarem dokładnego wariantu NUP 309-4 VH NR C3. Sposób smarowania należy ustalić według dokumentacji producenta urządzenia.

KOYO NUP 309-4 VH NR C3 - najważniejsze informacje

KOYO NUP 309-4 VH NR C3 to jednorzędowe łożysko walcowe o wymiarach 45x100x25 mm. Konstrukcja NUP umożliwia ustalanie osiowe wału w obu kierunkach. NR oznacza rowek i pierścień osadczy, a C3 powiększony luz promieniowy. Oznaczenia -4 VH identyfikują dodatkowy wariant wykonania wymagający zachowania przy doborze zamiennika.
