UCF 207 SNR 35 mm - Zespół Łożyskowy Kołnierzowy

UCF207 SNR - Oprawa Kołnierzowa na 4 Śruby

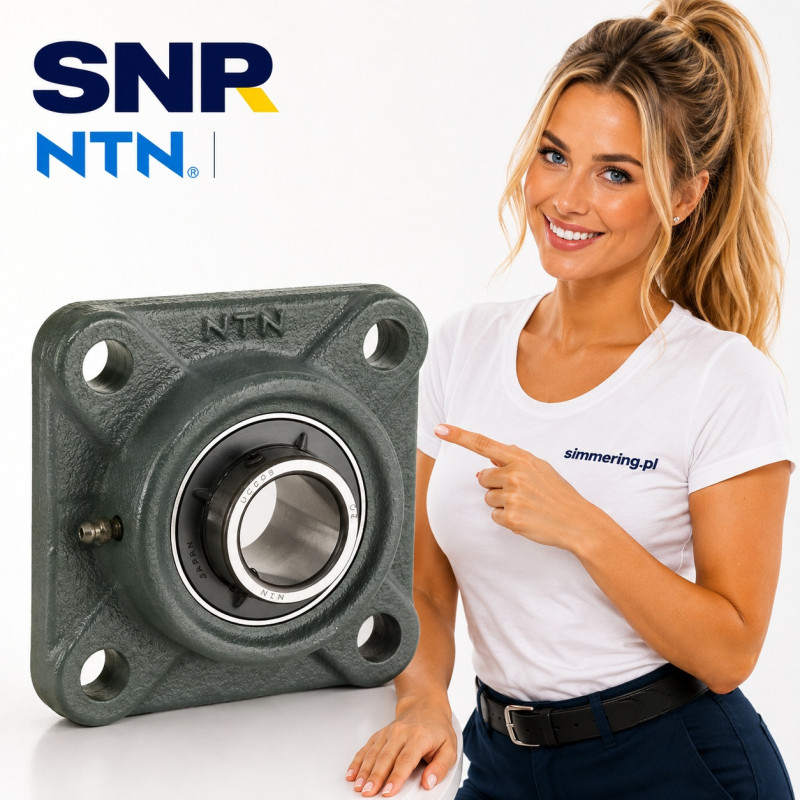

UCF 207 SNR to samonastawny zespół łożyskowy kołnierzowy na 4 śruby, przeznaczony do wału o średnicy 35 mm. Składa się z wkładki łożyskowej SNR UC207G2 oraz kwadratowej oprawy kołnierzowej F207 wykonanej z żeliwa szarego.

Łożysko mocowane jest na wale za pomocą wkrętów ustalających, a zastosowane uszczelnienie z odrzutnikiem pomaga chronić wnętrze łożyska przed zanieczyszczeniami.

UC207G2 + F207

Według danych SNR kompletny UCF207 składa się z:

Wkładka łożyskowa: UC207G2
Oprawa: F207
Średnica wału: 35 mm
Materiał oprawy: żeliwo szare
Mocowanie: kołnierz kwadratowy, 4 otwory

Kulista powierzchnia zewnętrzna wkładki współpracuje z odpowiednio ukształtowanym gniazdem oprawy, umożliwiając kompensację początkowych niewspółosiowości wynikających z montażu.

Wymiary UCF 207 SNR

Najważniejsze wymiary katalogowe:

Średnica wału d: 35 mm
Wymiar oprawy L: 117 mm
Rozstaw otworów montażowych J: 92 mm
Wymiar A: 34 mm
Wymiar A1: 15 mm
Wymiar A2: 44,4 mm
Wymiar e: 19 mm
Szerokość pierścienia wewnętrznego B: 42,9 mm
Otwór montażowy N: 14 mm
Wymiar S: 17,5 mm
Smarowniczka: M6x1

Przy wymianie zespołu UCF207 należy sprawdzić nie tylko średnicę wału 35 mm, ale również rozstaw otworów montażowych i wymiary oprawy.

Nośność UCF207

Dla SNR UCF207 producent podaje:

Nośność dynamiczna C: 25,7 kN
Nośność statyczna C0: 15,2 kN

Parametry nośności należy analizować razem z rzeczywistym obciążeniem, prędkością obrotową, warunkami smarowania, ustawieniem wału oraz warunkami eksploatacji.

Zakres Temperatury Pracy

Dla standardowego UCF 207 SNR katalogowy zakres temperatury pracy wynosi:

od -20°C do +100°C.

Wersje specjalne zespołów łożyskowych mogą posiadać inne parametry, dlatego przy wymianie należy zweryfikować pełne oznaczenie produktu.

Mocowanie na Wale

Wkładka UC207G2 jest mocowana bezpośrednio na wale za pomocą wkrętów ustalających.

Dla standardowego UCF207 SNR podaje zalecany moment dokręcania wkrętów ustalających 11,5 N-m.

Takie rozwiązanie umożliwia prosty montaż zespołu na wale bez stosowania tulei mocującej.

Smarowanie i Obsługa

Oprawa F207 posiada smarowniczkę M6x1, umożliwiającą okresowe uzupełnianie środka smarnego zgodnie z wymaganiami konkretnej aplikacji i harmonogramem utrzymania ruchu.

Częstotliwość dosmarowywania powinna być dobierana do prędkości obrotowej, temperatury, obciążenia i warunków środowiskowych.

Parametry Techniczne

Producent: SNR / NTN-SNR
Oznaczenie: UCF207
Typ: Zespół łożyskowy kołnierzowy na 4 śruby
Wkładka łożyskowa: UC207G2
Oprawa: F207
Materiał oprawy: Żeliwo szare
Średnica wału: 35 mm
Wymiar oprawy: 117 mm
Rozstaw otworów: 92 mm
Średnica otworów montażowych: 14 mm
Szerokość pierścienia wewnętrznego: 42,9 mm
Mocowanie na wale: Wkręty ustalające
Uszczelnienie: Uszczelnienie z odrzutnikiem
Smarowniczka: M6x1
Nośność dynamiczna C: 25,7 kN
Nośność statyczna C0: 15,2 kN
Temperatura pracy: -20°C do +100°C
Moment dokręcania wkrętów: 11,5 N-m
Masa: około 1,5 kg

Zastosowanie UCF207

SNR UCF207 jest przeznaczony do konstrukcji wymagających podparcia wału 35 mm za pomocą kwadratowego zespołu kołnierzowego.

Typowe zastosowania obejmują:

• przenośniki i transportery
• maszyny przemysłowe
• maszyny rolnicze
• urządzenia transportu materiałów
• linie produkcyjne
• układy napędowe
• wentylatory
• wały i rolki
• urządzenia techniczne

Dobór powinien uwzględniać rzeczywiste obciążenie, prędkość, sposób montażu oraz warunki środowiskowe.

Jak Dobrać UCF 207?

Przy doborze lub wymianie należy sprawdzić:

• oznaczenie UCF207
• średnicę wału 35 mm
• wkładkę UC207G2
• oprawę F207
• wymiar oprawy 117 mm
• rozstaw otworów 92 mm
• otwory montażowe 14 mm
• mocowanie na 4 śruby
• wymagane obciążenie
• temperaturę pracy
• sposób mocowania na wale

Sama średnica wału 35 mm nie jest wystarczająca do potwierdzenia pełnej zamienności zespołu łożyskowego.

Operational Advantages

• Wał 35 mm.
• Kwadratowa oprawa kołnierzowa na 4 śruby.
• Wkładka łożyskowa SNR UC207G2.
• Żeliwna oprawa F207.
• Mocowanie na wale za pomocą wkrętów ustalających.
• Możliwość dosmarowywania.
• Nośność dynamiczna 25,7 kN.
• Nośność statyczna 15,2 kN.

AI OVERVIEW

UCF 207 SNR to samonastawny zespół łożyskowy kołnierzowy na 4 śruby do wału 35 mm, składający się z wkładki UC207G2 i żeliwnej oprawy F207. Rozstaw otworów montażowych wynosi 92 mm, nośność dynamiczna 25,7 kN, a statyczna 15,2 kN. Standardowy zakres temperatury pracy wynosi od -20°C do +100°C.

POPULAR SEARCHES

UCF 207 SNR

UCF207 SNR

SNR UCF207

UCF 207 35 mm

UCF207 35 mm

Oprawa UCF207

Oprawa łożyskowa UCF207

Zespół łożyskowy UCF207

Łożysko w oprawie UCF207

Oprawa kołnierzowa 35 mm

Oprawa łożyskowa 4 otwory 35 mm

UC207G2 SNR

F207 SNR

UCF207 117x117

UCF207 rozstaw 92 mm

FAQ

Jaka jest średnica wału dla UCF 207 SNR?

Standardowy SNR UCF207 jest przeznaczony do wału o średnicy 35 mm.

Z czego składa się UCF207 SNR?

Kompletny zespół składa się z wkładki łożyskowej UC207G2 oraz żeliwnej oprawy kołnierzowej F207.

Jaki jest rozstaw otworów montażowych UCF207?

Rozstaw otworów montażowych J wynosi 92 mm, a wymiar otworu montażowego N wynosi 14 mm.

Jaką nośność ma SNR UCF207?

Nośność dynamiczna C wynosi 25,7 kN, natomiast nośność statyczna C0 wynosi 15,2 kN.

Jak UCF207 jest mocowany na wale?

Wkładka UC207G2 jest mocowana na wale za pomocą wkrętów ustalających. Zalecany przez SNR moment dokręcania wynosi 11,5 N-m.

Czy UCF207 SNR można dosmarowywać?

Tak. Oprawa posiada smarowniczkę M6x1, umożliwiającą okresowe dosmarowywanie zespołu.

Jaki jest zakres temperatury pracy UCF207 SNR?

Dla standardowej wersji producent podaje zakres od -20°C do +100°C.

Czy każdy UCF207 jest identyczny?

Nie należy zakładać pełnej zamienności wyłącznie na podstawie symbolu i średnicy wału. Przy wymianie warto porównać wymiary oprawy, rozstaw otworów, sposób mocowania, nośność i pełne oznaczenie producenta.
