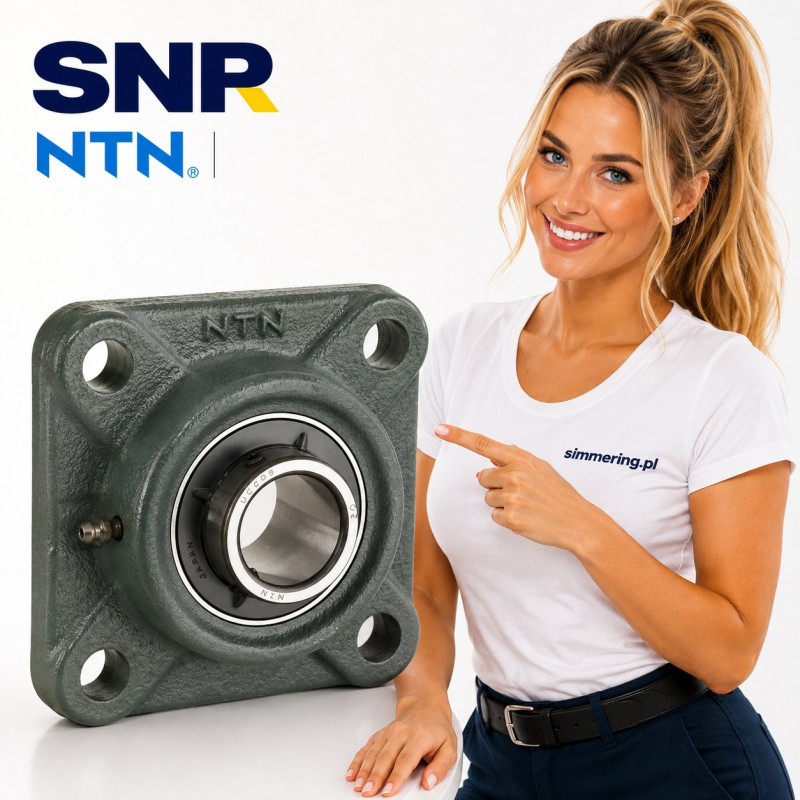

UCF218 SNR Zespół Łożyskowy Kołnierzowy 90 mm

UCF218 SNR Zespół Łożyskowy Kołnierzowy 90 mm

UCF218 SNR to kompletny kołnierzowy zespół łożyskowy przeznaczony na wał o nominalnej średnicy 90 mm. Zgodnie z oficjalną dokumentacją SNR zestaw składa się z łożyska samonastawnego UC218G2 oraz żeliwnej oprawy kołnierzowej F218. Wkład łożyskowy mocowany jest na wale za pomocą wkrętów ustalających.

Pełna identyfikacja:

SNR + UCF218 + UC218G2 + F218 + d 90 mm

UCF218 SNR - charakterystyka

Potwierdzone przez producenta parametry:

Marka: SNR

Oznaczenie zespołu: UCF218

Typ: kołnierzowy zespół łożyskowy

Średnica wału d: 90 mm

Wkład łożyskowy: UC218G2

Oprawa: F218

Materiał oprawy: żeliwo szare

Mocowanie na wale: wkręty ustalające

Uszczelnienie: uszczelnienie z odrzutnikiem

Smarowniczka G: M10x1

Nośność dynamiczna C: 96 kN

Nośność statyczna C0: 71,5 kN

Temperatura pracy: od -20°C do +100°C

Masa: 11,28 kg

Zalecany moment dokręcenia wkrętów ustalających: 33 Nm

Wszystkie powyższe wartości pochodzą z oficjalnej karty UCF218 SNR.

Wymiary UCF218 SNR

Oficjalna dokumentacja SNR podaje:

d = 90 mm - średnica wału

L = 235 mm - szerokość / wymiar zewnętrzny oprawy

J = 187 mm - rozstaw otworów montażowych

A = 68 mm - wysokość oprawy

A1 = 25 mm - wysokość kołnierza

A2 = 96,3 mm - całkowita wysokość od powierzchni montażowej

B = 96 mm - szerokość pierścienia wewnętrznego

e = 40 mm - odległość powierzchni montażowej od środka łożyska

N = 23 mm - wymiar otworu montażowego

S = 39,7 mm - odległość czoła od środka łożyska

G = M10x1 - smarowniczka

Kluczowe wymiary montażowe:

d = 90 mm

L = 235 mm

J = 187 mm

N = 23 mm

Wymiary te są bezpośrednio potwierdzone zarówno przez kartę produktu SNR, jak i katalog zespołów samonastawnych producenta.

Konstrukcja UCF218 SNR

Zespół:

UCF218 SNR

składa się z dwóch podstawowych elementów:

UC218G2 - wkład łożyskowy

F218 - oprawa kołnierzowa

Producent określa oprawę jako wykonaną z:

grey cast iron / żeliwa szarego

Wkład łożyskowy jest mocowany na wale za pomocą:

socket set screws / wkrętów ustalających

Zespół posiada również:

seal with slinger / uszczelnienie z odrzutnikiem

oraz punkt umożliwiający smarowanie przez smarowniczkę:

M10x1.

Kołnierzowa oprawa F218

Elementem obudowy zespołu jest:

F218

Jest to kołnierzowa oprawa umożliwiająca przykręcenie kompletnego zespołu do powierzchni montażowej.

Jej główny wymiar zewnętrzny wynosi:

L = 235 mm

Rozstaw otworów montażowych:

J = 187 mm

Wymiar otworu montażowego:

N = 23 mm

Kołnierzowa konstrukcja umożliwia stabilne zamocowanie kompletnego zespołu łożyskowego do elementu maszyny.

Wkład łożyskowy UC218G2

Wewnątrz oprawy F218 znajduje się:

UC218G2

Jest to wkład łożyskowy przeznaczony na wał:

d = 90 mm

Szerokość pierścienia wewnętrznego wynosi:

B = 96 mm

Wkład mocowany jest na wale za pomocą wkrętów ustalających.

Takie rozwiązanie umożliwia ustalenie pierścienia wewnętrznego względem wału bez stosowania osobnej tulei wciąganej.

Dokładne oznaczenie UC218G2 jest istotne — nie należy upraszczać identyfikacji kompletnego zespołu jedynie do „łożysko 90 mm”.

Nośność UCF218 SNR

Dla dokładnego produktu producent podaje:

C = 96 kN

czyli podstawową nośność dynamiczną,

oraz:

C0 = 71,5 kN

czyli podstawową nośność statyczną.

W tym przypadku wartości można bezpiecznie podać, ponieważ pochodzą bezpośrednio z dokumentacji dokładnego UCF218 SNR, a nie z produktu innej marki.

Wartości nośności są parametrami katalogowymi. Dobór rzeczywistego zespołu łożyskowego wymaga dodatkowo uwzględnienia charakteru obciążenia, prędkości, temperatury, trwałości wymaganej przez aplikację oraz warunków montażowych.

Temperatura pracy UCF218 SNR

Oficjalna karta SNR określa zakres temperatury pracy:

minimum: -20°C

maksimum: +100°C.

Zakres ten dotyczy dokładnego produktu UCF218 SNR, dlatego nie jest wartością przeniesioną z zespołu innego producenta.

Nie należy natomiast automatycznie stosować tych wartości do specjalnych wariantów UCF218. Przykładowo SNR oferuje również wariant UCF218T04 przeznaczony do niskich temperatur, dla którego producent podaje minimum -40°C.

Mocowanie UCF218 na wale 90 mm

Nominalna średnica wału wynosi:

d = 90 mm

Pierścień wewnętrzny wkładu UC218G2 mocowany jest do wału za pomocą wkrętów ustalających.

Producent podaje dla nich zalecany moment dokręcenia:

33 Nm.

Podczas montażu należy zachować prawidłowe położenie zespołu i stosować moment zgodny z dokumentacją producenta.

Smarowanie UCF218 SNR

Zespół wyposażony jest w smarowniczkę:

G = M10x1

umożliwiającą obsługę układu smarowania.

Przy planowaniu okresów dosmarowywania należy uwzględnić rzeczywiste warunki pracy, m.in. prędkość, temperaturę, obciążenie i poziom zanieczyszczeń.

Nie przypisuję tutaj stałego interwału smarowania, ponieważ nie wynika on wyłącznie z oznaczenia UCF218.

UCF218 a UC218

Oznaczeń:

UCF218

oraz:

UC218

nie należy traktować jako nazw tego samego elementu.

UCF218 SNR oznacza kompletny zespół.

W jego skład wchodzą:

UC218G2 + F218

Wkład:

UC218G2

jest zatem jednym z elementów kompletnego:

UCF218 SNR.

Jest to istotne przy zamawianiu części — zakup samego wkładu nie oznacza zakupu kompletnego zespołu z oprawą.

UCF218 vs UCFC218 SNR

Nie należy mylić:

UCF218

z:

UCFC218

Oba produkty wykorzystują wkład UC218G2 i są przeznaczone na wał 90 mm, ale mają inne oprawy i inne wymiary montażowe.

UCF218: oprawa F218, L = 235 mm, J = 187 mm.

UCFC218: oprawa FC218, L = 265 mm, J = 220 mm.

Nie są więc tym samym zespołem mimo wspólnego wkładu łożyskowego.

Dobór i zamienność UCF218

Przy doborze zamiennika należy sprawdzić:

oznaczenie UCF218

średnicę wału d = 90 mm

typ kołnierza

L = 235 mm

J = 187 mm

N = 23 mm

A = 68 mm

B = 96 mm

sposób mocowania wkładu na wale

nośność dynamiczną

nośność statyczną

zakres temperatur

uszczelnienie

warunki smarowania

wymagania konkretnego węzła

Nie należy zakładać pełnej zamienności zespołów różnych producentów wyłącznie na podstawie oznaczenia UCF218.

Specyfikacja techniczna

Marka: SNR

Oznaczenie: UCF218

Typ: kołnierzowy zespół łożyskowy

Wkład: UC218G2

Oprawa: F218

Materiał oprawy: żeliwo szare

Średnica wału d: 90 mm

L: 235 mm

J: 187 mm

A: 68 mm

A1: 25 mm

A2: 96,3 mm

B: 96 mm

e: 40 mm

N: 23 mm

S: 39,7 mm

Smarowniczka G: M10x1

Mocowanie na wale: wkręty ustalające

Uszczelnienie: z odrzutnikiem

Nośność dynamiczna C: 96 kN

Nośność statyczna C0: 71,5 kN

Temperatura minimalna: -20°C

Temperatura maksymalna: +100°C

Masa: 11,28 kg

Zalecany moment dokręcenia wkrętów: 33 Nm

FAQ

Jaka jest średnica wału dla UCF218 SNR?

UCF218 SNR przeznaczony jest na wał o nominalnej średnicy 90 mm.

Z czego składa się UCF218 SNR?

Kompletny zespół składa się z wkładu łożyskowego UC218G2 oraz kołnierzowej oprawy F218.

Jakie są główne wymiary UCF218?

Główne wymiary to d = 90 mm, L = 235 mm, J = 187 mm, A = 68 mm oraz B = 96 mm.

Jaka jest nośność UCF218 SNR?

Producent podaje C = 96 kN nośności dynamicznej oraz C0 = 71,5 kN nośności statycznej.

Jaka jest temperatura pracy UCF218 SNR?

Oficjalny zakres temperatury dla standardowego wariantu wynosi od -20°C do +100°C.

Jak UCF218 jest mocowany na wale?

Wkład UC218G2 mocowany jest na wale za pomocą wkrętów ustalających. Zalecany przez SNR moment dokręcenia wynosi 33 Nm.

Czy UCF218 i UCFC218 są takie same?

Nie. Mają różne oprawy i geometrię montażową. UCF218 wykorzystuje F218 i ma L = 235 mm, natomiast UCFC218 wykorzystuje FC218 i ma L = 265 mm.

Czy UC218G2 to kompletny UCF218?

Nie. UC218G2 jest wkładem łożyskowym. Kompletny UCF218 SNR składa się z UC218G2 + F218.
