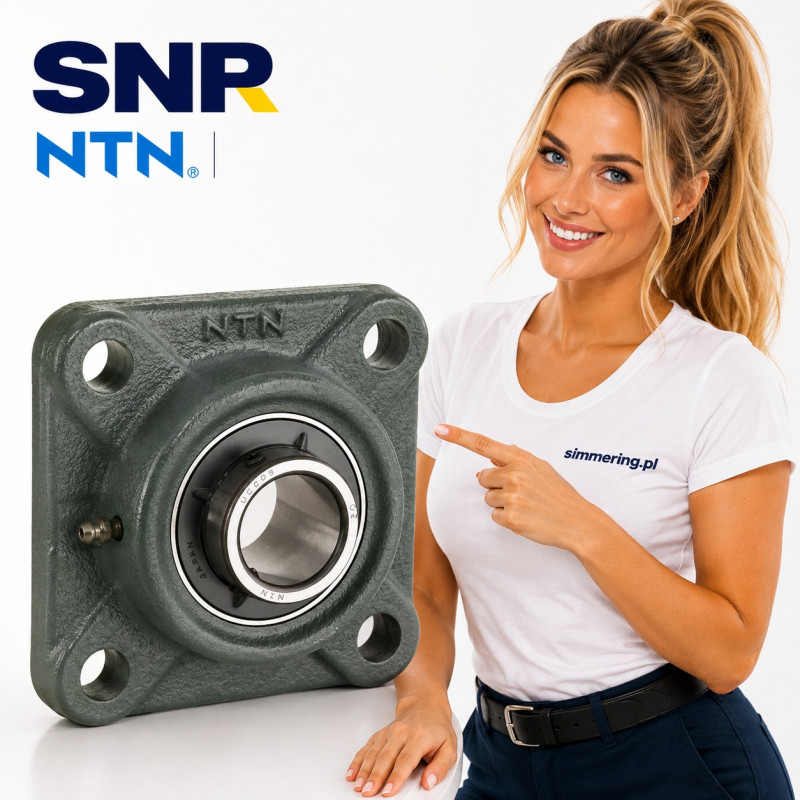

SNR UCF216 80 mm Zespół Łożyskowy Kołnierzowy

Co to jest SNR UCF216?

SNR UCF216 to kompletny samonastawny kołnierzowy zespół łożyskowy na wał 80 mm. Składa się z wkładu łożyskowego UC216 oraz czterootworowej oprawy kołnierzowej F216. Łożysko jest ustalane bezpośrednio na wale za pomocą wkrętów dociskowych. Oficjalne dane NTN-SNR potwierdzają średnicę wału 80 mm, wysokość oprawy 57 mm oraz rozstaw otworów montażowych 165 mm.

Dane techniczne SNR UCF216

Producent: SNR

Oznaczenie: UCF216

Typ produktu: Kołnierzowy zespół łożyskowy

Konstrukcja: Samonastawna

Wkład łożyskowy: UC216

Oprawa: F216

Średnica wału d: 80 mm

Typ oprawy: Kwadratowa, czterootworowa

Materiał oprawy: Żeliwo

Mocowanie na wale: Wkręty dociskowe

Wymiar oprawy L: około 208 mm

Rozstaw otworów montażowych J: 165 mm

Wysokość oprawy A: 57 mm

Odległość powierzchni montażowej od osi łożyska e: 34 mm

Oficjalna karta SNR UCF216 wskazuje wał 80 mm, rozstaw montażowy 165 mm oraz wysokość oprawy 57 mm.

Co oznacza UCF216?

Oznaczenie identyfikuje konstrukcję kompletnego zespołu:

UC - samonastawny wkład łożyskowy z wydłużonym pierścieniem wewnętrznym i mocowaniem wkrętami

F - kwadratowa oprawa kołnierzowa

216 - wielkość zespołu

W przypadku UCF216 nominalna średnica wału wynosi 80 mm.

Mocowanie na wale 80 mm

Wkład UC216 jest osadzany bezpośrednio na cylindrycznym wale o średnicy 80 mm.

Pierścień wewnętrzny jest ustalany za pomocą wkrętów dociskowych. Dzięki temu montaż nie wymaga tulei wciąganej, jak w przypadku zespołów typu UKF.

To istotna różnica przy doborze części zamiennej.

UCF216 a UKF216H

Oba zespoły wykorzystują oprawę z rodziny F216, ale różnią się sposobem montażu na wale.

UCF216: wał 80 mm, wkład UC216, mocowanie wkrętami dociskowymi.

UKF216H: wał 70 mm, łożysko z otworem stożkowym, mocowanie na tulei wciąganej.

Dlatego UCF216 i UKF216H nie są bezpośrednimi zamiennikami mimo podobnej oprawy. Oficjalny katalog NTN-SNR potwierdza dla UCF216 średnicę wału 80 mm.

Konstrukcja samonastawna

Wkład łożyskowy posiada kulistą powierzchnię zewnętrzną współpracującą z odpowiednio ukształtowanym gniazdem oprawy.

Pozwala to kompensować niewielkie początkowe błędy współosiowości wału względem oprawy.

Funkcja samonastawna nie zastępuje jednak prawidłowego ustawienia wału i zespołów podczas montażu.

Oprawa kołnierzowa F216

Kwadratowa oprawa kołnierzowa posiada cztery punkty mocowania, dzięki czemu może być przykręcona bezpośrednio do konstrukcji maszyny.

Najważniejsze wymiary montażowe dla SNR UCF216 to:

Wymiar oprawy: około 208 mm

Rozstaw otworów: 165 mm

Wysokość oprawy: 57 mm

Średnica wału: 80 mm

Parametry te powinny być sprawdzone przy wymianie całego zespołu.

Typowe zastosowania

SNR UCF216 może być stosowany w odpowiednio zaprojektowanych:

• przenośnikach,
• maszynach rolniczych,
• liniach produkcyjnych,
• urządzeniach transportowych,
• napędach przemysłowych,
• maszynach procesowych,
• wentylatorach,
• urządzeniach magazynowych,
• systemach transportu materiałów.

Dobór powinien uwzględniać obciążenie, prędkość wału, temperaturę, warunki smarowania i zanieczyszczenie środowiska.

Jak dobrać zamiennik SNR UCF216?

Przy doborze należy sprawdzić:

Producent: SNR

Oznaczenie: UCF216

Średnica wału: 80 mm

Wkład: UC216

Oprawa: F216

Mocowanie: Wkręty dociskowe

Liczba otworów montażowych: 4

Rozstaw otworów: 165 mm

Wysokość oprawy: 57 mm

Sam wymiar wału nie wystarcza do potwierdzenia pełnej zgodności zespołu.

FAQ - najważniejsze pytania techniczne

Na jaki wał przeznaczony jest SNR UCF216?
Na wał o średnicy 80 mm.

Jakie łożysko znajduje się w UCF216?
Zespół wykorzystuje wkład UC216.

Jak mocowany jest UCF216 na wale?
Za pomocą wkrętów dociskowych w pierścieniu wewnętrznym.

Jaki jest rozstaw otworów montażowych?
Rozstaw wynosi 165 mm.

Jaka jest wysokość oprawy?
Oficjalne dane SNR podają 57 mm.

Najczęściej zadawane pytania przez mechaników i utrzymanie ruchu

Czy UCF216 jest zespołem samonastawnym?
Tak. Konstrukcja wkładu i oprawy umożliwia kompensację ograniczonej niewspółosiowości.

Czy UCF216 wymaga tulei wciąganej?
Nie. Wkład UC216 jest mocowany bezpośrednio na wale 80 mm.

Czy można wymienić samo łożysko UC216?
Tak, jeśli oprawa F216 jest w dobrym stanie i nowy wkład jest zgodny z jej konstrukcją.

Czy UCF216 i UKF216H są zamienne?
Nie bezpośrednio. UCF216 jest przeznaczony na wał 80 mm i wykorzystuje wkręty dociskowe, natomiast UKF216H stosuje tuleję wciąganą i wał 70 mm.

Czy przy zakupie wystarczy sprawdzić oznaczenie F216?
Nie. F216 określa oprawę, natomiast kompletny zespół musi mieć odpowiedni wkład i średnicę wału.
