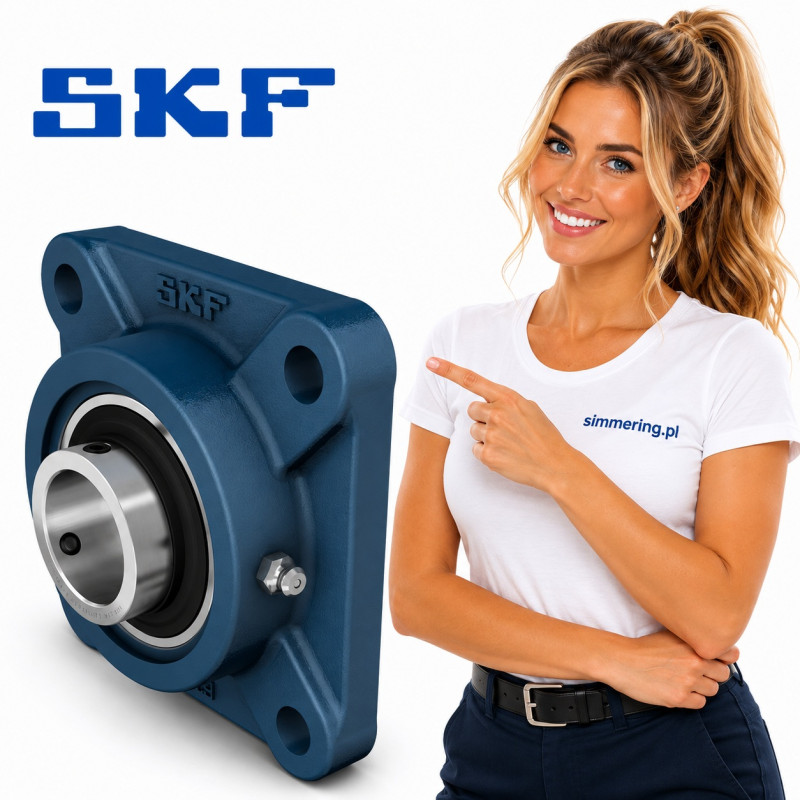

SKF FY 40 TF 40 mm Zespół Łożyskowy Kołnierzowy
Czas realizacji 2-3 dni
144,29 zł
(netto)
Cena za: 1szt.
Magazyn i Sklep: Lublin
Dostawa: 24h
SKF FY 40 TF oferowany jest przez simmering.pl dla serwisów maszyn, działów utrzymania ruchu, producentów urządzeń i odbiorców przemysłowych.
SKF FY 40 TF to samonastawny kwadratowy zespół łożyskowy kołnierzowy na wał 40 mm, składający się z oprawy FY 508 M i wkładu YAR 208-2F mocowanego dwoma wkrętami ustalającymi. Wymiar oprawy wynosi 130 mm, rozstaw otworów 101,5 mm, a szerokość całkowita 54,2 mm. Podstawowa nośność dynamiczna wynosi 30,7 kN, statyczna 19 kN, a prędkość graniczna 4 800 obr./min przy tolerancji wału h6.
SKF FY 40 TF to kompletny samonastawny zespół łożyskowy z kwadratową oprawą kołnierzową, przeznaczony na wał 40 mm. Zespół składa się z żeliwnej oprawy FY 508 M oraz wkładu łożyskowego YAR 208-2F, mocowanego bezpośrednio na wale za pomocą dwóch wkrętów ustalających. Konstrukcja posiada cztery otwory montażowe i umożliwia dosmarowywanie podczas eksploatacji.
Dane techniczne SKF FY 40 TF
Producent: SKF
Oznaczenie: FY 40 TF
Typ: Kołnierzowy zespół łożyskowy
Kształt oprawy: Kwadratowy kołnierz
Średnica wału d: 40 mm
Wkład łożyskowy: YAR 208-2F
Oprawa: FY 508 M
Materiał oprawy: Żeliwo
Otwór: Cylindryczny
Mocowanie na wale: 2 wkręty ustalające
Uszczelnienie: Obustronne uszczelnienie stykowe 2F z pierścieniami odrzutowymi
Możliwość dosmarowania: Tak
Liczba otworów montażowych: 4
Masa: ok. 1,9 kg.
Wymiary katalogowe
Średnica wału d: 40 mm
Wymiar oprawy L: 130 mm
Rozstaw otworów J: 101,5 mm
Średnica otworów N: 14,5 mm
Szerokość pierścienia wewnętrznego B: 49,2 mm
Wymiar Da: 115,9 mm
Wymiar A1: 39 mm
Wymiar A2: 17 mm
Wymiar s1: 30,2 mm
Szerokość całkowita T: 54,2 mm
Zalecana średnica śruby G: 12 mm.
Rozstaw montażowy 101,5 mm oraz zewnętrzny wymiar oprawy 130 mm są szczególnie ważne przy sprawdzaniu zamienności całego zespołu.
Parametry obciążeniowe SKF FY 40 TF
Według danych katalogowych SKF:
Podstawowa nośność dynamiczna C: 30,7 kN
Podstawowa nośność statyczna C0: 19,0 kN
Graniczne obciążenie zmęczeniowe Pu: 0,8 kN
Prędkość graniczna: 4 800 obr./min przy wale w tolerancji h6.
Wkład łożyskowy YAR 208-2F
W zespole FY 40 TF zastosowany jest SKF YAR 208-2F. Wkład posiada cylindryczny otwór 40 mm, kulistą powierzchnię zewnętrzną oraz poszerzony pierścień wewnętrzny.
Pierścień wewnętrzny jest ustalany bezpośrednio na wale za pomocą dwóch wkrętów M8x1. Nośność dynamiczna wkładu wynosi 30,7 kN, a statyczna 19 kN.
Konstrukcja samonastawna
Kulista powierzchnia zewnętrzna wkładu YAR 208-2F współpracuje z odpowiednio ukształtowanym gniazdem oprawy. Pozwala to kompensować ograniczoną początkową niewspółosiowość wału względem oprawy.
Jest to jedna z podstawowych cech konstrukcyjnych zespołów łożyskowych SKF tej serii.
System uszczelnienia 2F
Wykonanie 2F posiada obustronne uszczelnienia stykowe oraz dodatkowe pierścienie odrzutowe. SKF klasyfikuje FY 40 TF jako wykonanie z uszczelnieniem 1-lip 2F.
System uszczelnienia ogranicza przedostawanie się zanieczyszczeń do wnętrza łożyska oraz pomaga utrzymać smar przy elementach tocznych.
FY 40 TF a FYC 40 TF
Oba zespoły są przeznaczone na wał 40 mm, ale wykorzystują inne oprawy:
FY 40 TF: kwadratowa oprawa kołnierzowa, rozstaw montażowy 101,5 mm, szerokość całkowita 54,2 mm.
FYC 40 TF: okrągła oprawa kołnierzowa, średnica podziałowa otworów 120 mm, szerokość 51,2 mm.
Nie są więc bezpośrednio zamienne pod względem sposobu mocowania oprawy.
Najważniejsze zalety konstrukcyjne
- kompletny zespół gotowy do montażu,
- wał o średnicy 40 mm,
- wkład SKF YAR 208-2F,
- bezpośrednie mocowanie dwoma wkrętami,
- samonastawna konstrukcja,
- czterootworowa oprawa kołnierzowa,
- możliwość dosmarowania,
- obustronne uszczelnienie 2F.
Zastosowanie SKF FY 40 TF
Zespół może być stosowany w odpowiednio zaprojektowanych przenośnikach, maszynach rolniczych, urządzeniach transportu materiałów, liniach produkcyjnych, maszynach przemysłowych oraz układach napędowych.
Przy doborze należy uwzględnić obciążenie, prędkość wału, temperaturę, warunki środowiskowe, smarowanie oraz tolerancję wału.
Jak dobrać zamiennik SKF FY 40 TF?
Przy doborze należy sprawdzić:
Oznaczenie: FY 40 TF
Średnica wału: 40 mm
Oprawa: FY 508 M
Wkład: YAR 208-2F
Typ oprawy: Kwadratowa kołnierzowa
Mocowanie: Wkręty ustalające
Wymiar oprawy: 130 mm
Rozstaw otworów: 101,5 mm
Średnica otworów: 14,5 mm
Szerokość całkowita: 54,2 mm
Nośność dynamiczna: 30,7 kN
Nośność statyczna: 19,0 kN.
FAQ - najważniejsze pytania techniczne
Na jaki wał przeznaczony jest SKF FY 40 TF?
Na wał o średnicy 40 mm.
Jaki wkład łożyskowy znajduje się w FY 40 TF?
Zespół wykorzystuje SKF YAR 208-2F.
Jaka oprawa znajduje się w zestawie?
Kompletny zespół wykorzystuje oprawę FY 508 M.
Jaki jest rozstaw otworów montażowych?
Rozstaw J wynosi 101,5 mm.
Jaka jest nośność dynamiczna?
Podstawowa nośność dynamiczna C wynosi 30,7 kN.
Jaka jest nośność statyczna?
Podstawowa nośność statyczna C0 wynosi 19 kN.
Jaka jest prędkość graniczna?
SKF podaje 4 800 obr./min przy wale w tolerancji h6.
