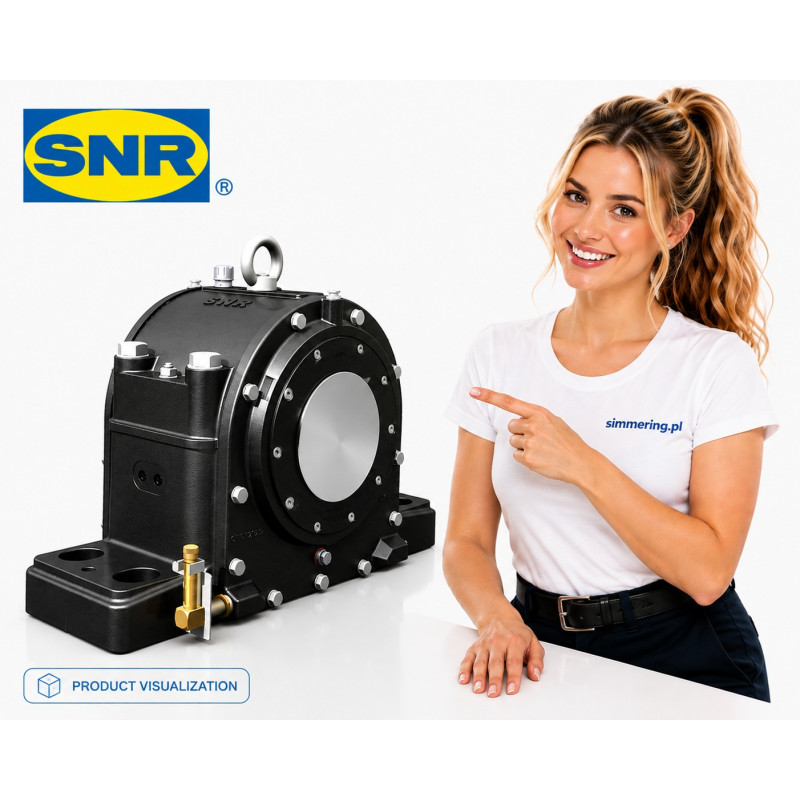

SNOE 228 CBL SNR - Dzielona Oprawa Łożyskowa Smarowana Olejem

SNR SNOE 228 CBL to dzielona oprawa stojąca do łożysk baryłkowych z otworem cylindrycznym, zaprojektowana do smarowania olejem. Według oficjalnych danych NTN-SNR oprawa jest przeznaczona dla wału o średnicy 140 mm i współpracuje z łożyskiem 22228. Korpus wykonano z żeliwa szarego, a konstrukcja SNOE może być stosowana w przemysłowych układach łożyskowych wymagających smarowania olejowego.

Dane Techniczne SNR SNOE 228 CBL

Producent: SNR
Oznaczenie: SNOE228CBL / SNOE 228 CBL
Typ: dzielona oprawa stojąca
Typ łożyska: łożysko baryłkowe z otworem cylindrycznym
Smarowanie: olejowe
Średnica wału d: 140 mm
Średnica wylotu d1: 150 mm
Średnica wylotu d2: 137 mm
Gwint na wale d3: M140x2
Średnica gniazda łożyska D: 250 mm
Długość oprawy a: 570 mm
Szerokość stopy b: 175 mm
Wysokość stopy c: 65 mm
Wysokość osi wału h: 190 mm
Całkowita wysokość h1: 355 mm
Szerokość środkowa l: 180 mm
Szerokość nad pokrywami l1: 269 mm
Materiał: żeliwo szare
Masa: 113 kg.

Smarowanie Olejowe SNOE

Seria SNOE została zaprojektowana jako oprawy łożyskowe smarowane olejem. Dla modelu SNOE228CBL producent podaje:

Poziom oleju: 55-70 mm
Ilość oleju: 3700 cm3, czyli 3,7 l.

Smarowanie olejowe jest istotnym elementem konstrukcji tej oprawy i powinno być uwzględnione przy identyfikacji zamiennika oraz projektowaniu układu łożyskowego.

Łożysko 22228 i Elementy Współpracujące

Oficjalna konfiguracja katalogowa SNR wskazuje następujące elementy współpracujące:

Łożysko: 22228
Nakrętka: KM 28
Podkładka zabezpieczająca: MB 28
Opcjonalne paski filcowe: 9x7,5x584 mm.

Oznacza to, że przy doborze kompletnego węzła należy uwzględnić nie tylko samą oprawę SNOE228CBL, lecz także właściwe łożysko i elementy mocujące.

Wymiary Montażowe

Najważniejsze parametry montażowe:

Rozstaw otworów wzdłuż m: 460 mm
Rozstaw otworów wszerz n: 100 mm
Szerokość otworu u: 36 mm
Długość otworu v: 50 mm
Maksymalny promień odsadzenia wału r: 2,5 mm
Przemieszczenie łożyska pływającego l2: 15 mm w każdym kierunku.

Śruby i Momenty Dokręcania

Producent podaje:

Śruby mocujące: M30
Zalecany moment dokręcania: 870 Nm
Śruby łączące: M20
Zalecany moment dokręcania: 260 Nm
Śruba z uchem: M16.

Dane te są szczególnie istotne przy montażu i obsłudze oprawy w przemysłowym węźle łożyskowym.

Zastosowanie SNOE 228 CBL

Oprawa SNR SNOE 228 CBL jest przeznaczona do przemysłowych układów łożyskowych wykorzystujących łożyska baryłkowe oraz smarowanie olejowe.

Może być stosowana w odpowiednio zaprojektowanych:

• przenośnikach
• wentylatorach przemysłowych
• układach napędowych
• maszynach ciężkich
• urządzeniach procesowych
• instalacjach przemysłowych
• dużych zespołach wałów

Dobór do konkretnej maszyny powinien uwzględniać obciążenie, prędkość, temperaturę, sposób smarowania oraz konfigurację wału.

Identyfikacja SNOE228CBL

Przy doborze lub wymianie należy sprawdzić:

Marka: SNR
Oznaczenie: SNOE228CBL
Średnica wału: 140 mm
Gniazdo łożyska: 250 mm
Łożysko: 22228
Materiał: żeliwo szare
Smarowanie: olej
Ilość oleju: 3,7 l
Masa: 113 kg.

FAQ - SNR SNOE 228 CBL

Co to jest SNR SNOE 228 CBL?
Jest to dzielona oprawa stojąca do łożyska baryłkowego z otworem cylindrycznym, przeznaczona do smarowania olejem.

Do jakiej średnicy wału przeznaczona jest SNOE228CBL?
Nominalna średnica wału wynosi 140 mm.

Jakie łożysko współpracuje z SNOE 228 CBL?
Producent wskazuje łożysko baryłkowe 22228.

Ile oleju mieści oprawa?
Katalogowa ilość oleju wynosi 3700 cm3, czyli 3,7 litra.

Z jakiego materiału wykonano SNOE228CBL?
Korpus oprawy wykonany jest z żeliwa szarego.

Jaka jest masa SNR SNOE 228 CBL?
Masa katalogowa oprawy wynosi 113 kg.

Jakie śruby mocujące stosuje SNOE228CBL?
Producent podaje śruby mocujące M30 z zalecanym momentem dokręcania 870 Nm.
