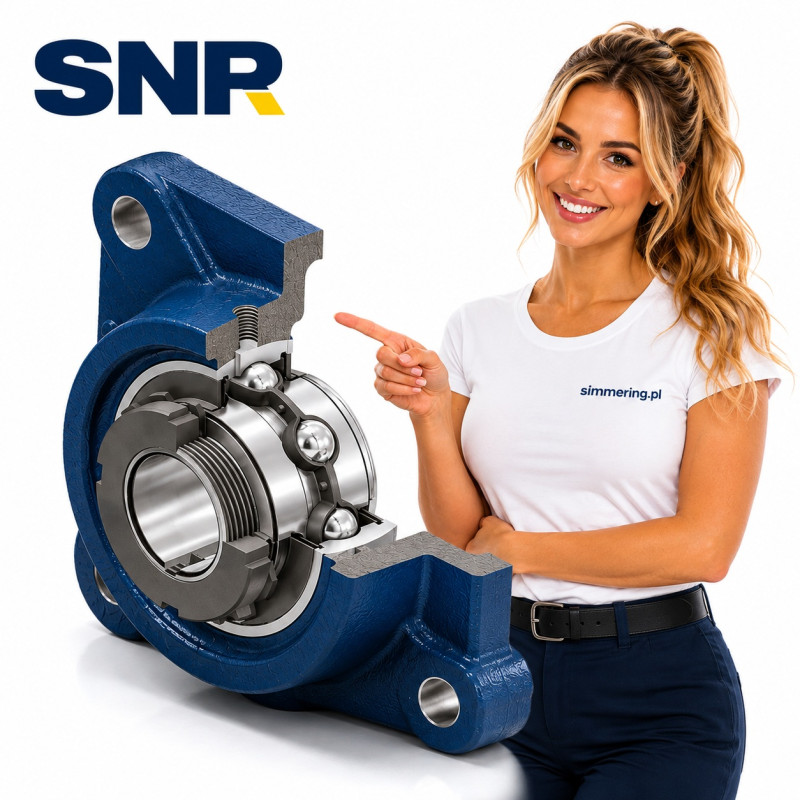

SNR UKF216H 70 mm Zespół Łożyskowy Kołnierzowy

Co to jest SNR UKF216H?

SNR UKF216H to samonastawny kołnierzowy zespół łożyskowy przeznaczony na wał 70 mm. Składa się z żeliwnej oprawy kołnierzowej oraz łożyska samonastawnego z otworem stożkowym, mocowanego na wale za pomocą tulei wciąganej. Wykonanie UKF216H posiada luz promieniowy C3, stalowy koszyk i obustronny system uszczelnienia ze stalowymi pierścieniami odrzutowymi. Główne wymiary montażowe oprawy wynoszą 208 mm, a rozstaw otworów 165 mm.

Dane techniczne SNR UKF216H

Producent: SNR

Oznaczenie: UKF216H

Typ: Kołnierzowy zespół łożyskowy

Konstrukcja: Samonastawna

Średnica wału d: 70 mm

Materiał oprawy: Żeliwo

Mocowanie na wale: Tuleja wciągana

Stożek otworu łożyska: 1:12

Luz promieniowy: C3, większy od normalnego

Koszyk: Stalowy

Uszczelnienie: Obustronne

Smarowanie: Możliwość dosmarowania

Wymiar oprawy L: 208 mm

Rozstaw otworów J: 165 mm

Średnica otworów montażowych N: 23 mm

Wymiar A: 57 mm

Wymiar A1: 22 mm

Wymiar A2: 73 mm

Całkowita szerokość pierścienia wewnętrznego: 78 mm

Masa: około 7,49 kg

Parametry katalogowe

Dla zespołu SNR UKF216H podawane są:

Podstawowa nośność dynamiczna C: 72,5 kN

Podstawowa nośność statyczna C0: 54,2 kN

Luz wewnętrzny: C3

Stożek: 1:12

Średnica wału: 70 mm

Parametry nośności są istotne przy ocenie zespołu pod kątem obciążenia, prędkości obrotowej oraz wymaganej trwałości eksploatacyjnej.

Mocowanie na tulei wciąganej

Charakterystyczną cechą UKF216H jest mocowanie łożyska na wale za pomocą tulei wciąganej.

Łożysko posiada otwór stożkowy 1:12. Podczas montażu jest zaciskane na wale poprzez przesuwanie pierścienia wewnętrznego po stożkowej powierzchni tulei.

Dla tej wielkości stosowana jest tuleja z rodziny H2316.

Takie rozwiązanie różni się od zespołów UCF, w których łożysko jest zazwyczaj ustalane bezpośrednio na wale za pomocą wkrętów dociskowych.

Luz promieniowy C3

SNR UKF216H posiada luz promieniowy C3, czyli większy od luzu normalnego.

Jest to szczególnie istotne w przypadku łożysk z otworem stożkowym montowanych na tulei wciąganej. Podczas nasuwania łożyska na stożek następuje rozszerzenie pierścienia wewnętrznego i zmniejszenie luzu wewnętrznego.

Z tego względu prawidłowy montaż na tulei ma bezpośredni wpływ na końcowy luz roboczy łożyska.

Wymiary montażowe UKF216H

Najważniejsze wymiary oprawy:

L: 208 mm

J: 165 mm

N: 23 mm

A: 57 mm

A1: 22 mm

A2: 73 mm

d: 70 mm

Wartości te są szczególnie ważne przy wymianie kompletnego zespołu, ponieważ sama średnica wału nie wystarcza do potwierdzenia zgodności montażowej.

System uszczelnienia

SNR UKF216H posiada obustronne uszczelnienie wargowe uzupełnione stalowymi pierścieniami odrzutowymi. Pierścienie odrzutowe tworzą dodatkową mechaniczną barierę ograniczającą dostęp zanieczyszczeń do właściwego uszczelnienia łożyska.

Takie rozwiązanie jest istotne w zespołach pracujących w maszynach przemysłowych, gdzie węzeł łożyskowy może być narażony na pył, zabrudzenia oraz inne zanieczyszczenia środowiskowe.

Żeliwna oprawa kołnierzowa

Oprawa UKF216H wykonana jest z żeliwa.

Kołnierzowa konstrukcja umożliwia bezpośrednie przykręcenie zespołu do konstrukcji maszyny. Rozstaw otworów montażowych wynosi 165 mm, a ich średnica 23 mm.

Kompletny zespół upraszcza budowę węzła łożyskowego, ponieważ łożysko i odpowiednio dopasowana oprawa tworzą gotowy układ montażowy.

Konstrukcja samonastawna

Zespoły tego typu wykorzystują łożysko z kulistą powierzchnią zewnętrzną współpracującą z odpowiednio ukształtowanym gniazdem oprawy.

Pozwala to kompensować ograniczone początkowe błędy współosiowości pomiędzy wałem a oprawą.

Nie oznacza to jednak, że zespół może kompensować dowolne niewspółosiowości lub ugięcia wału. Montaż powinien być wykonany zgodnie z wymaganiami konkretnego węzła.

UKF216H a UCF216

UKF216H i UCF216 należą do podobnej grupy kołnierzowych zespołów łożyskowych, ale różnią się sposobem mocowania łożyska na wale.

UKF216H: otwór stożkowy i tuleja wciągana, wał 70 mm

UCF216: mocowanie pierścienia wewnętrznego wkrętami dociskowymi, standardowo wał 80 mm

Dlatego zespołów tych nie należy traktować jako bezpośrednich zamienników tylko na podstawie wielkości oprawy.

Zastosowanie SNR UKF216H

Zespół UKF216H może być stosowany w odpowiednio zaprojektowanych:

• przenośnikach,
• transporterach,
• maszynach produkcyjnych,
• maszynach rolniczych,
• urządzeniach transportu materiałów,
• napędach przemysłowych,
• maszynach procesowych,
• instalacjach przemysłowych.

Ostateczny dobór powinien uwzględniać obciążenie, prędkość obrotową, średnicę wału, temperaturę, sposób montażu oraz warunki środowiskowe.

Jak dobrać zamiennik SNR UKF216H?

Przy doborze należy sprawdzić:

Oznaczenie: UKF216H

Średnica wału: 70 mm

Typ oprawy: Kołnierzowa

Materiał oprawy: Żeliwo

Sposób mocowania: Tuleja wciągana

Stożek: 1:12

Luz: C3

Wymiar L: 208 mm

Rozstaw J: 165 mm

Otwory montażowe N: 23 mm

Sam symbol F216 lub wymiar oprawy nie wystarcza do prawidłowego doboru kompletnego zespołu.

FAQ - najważniejsze pytania techniczne

Na jaki wał przeznaczony jest SNR UKF216H?
Standardowe wykonanie UKF216H jest przeznaczone na wał 70 mm.

Jakie są główne wymiary oprawy?
Wymiar L wynosi 208 mm, rozstaw otworów J 165 mm, a średnica otworów montażowych N 23 mm.

Jaka jest nośność dynamiczna UKF216H?
Podstawowa nośność dynamiczna wynosi 72,5 kN.

Jaka jest nośność statyczna?
Podstawowa nośność statyczna wynosi 54,2 kN.

Jaki luz posiada SNR UKF216H?
Wykonanie UKF216H posiada powiększony luz promieniowy C3.

Najczęściej zadawane pytania przez mechaników i utrzymanie ruchu

Czy UKF216H jest mocowany wkrętami na wale?
Nie. Konstrukcja UK wykorzystuje otwór stożkowy i mocowanie za pomocą tulei wciąganej.

Czy UKF216H można dosmarowywać?
Tak. Zespoły tej konstrukcji posiadają smarowniczkę umożliwiającą okresowe uzupełnianie środka smarnego.

Czy UKF216H i UCF216 są tym samym zespołem?
Nie. Różnią się przede wszystkim konstrukcją łożyska i sposobem mocowania na wale.

Czy UKF216H jest samonastawny?
Tak. Kulista powierzchnia zewnętrzna łożyska współpracuje z odpowiednim gniazdem oprawy, umożliwiając kompensację ograniczonych początkowych błędów ustawienia.

Czy przy wymianie wystarczy sprawdzić średnicę wału 70 mm?
Nie. Należy również sprawdzić typ oprawy, rozstaw i średnicę otworów montażowych, sposób mocowania oraz pełne oznaczenie zespołu.
