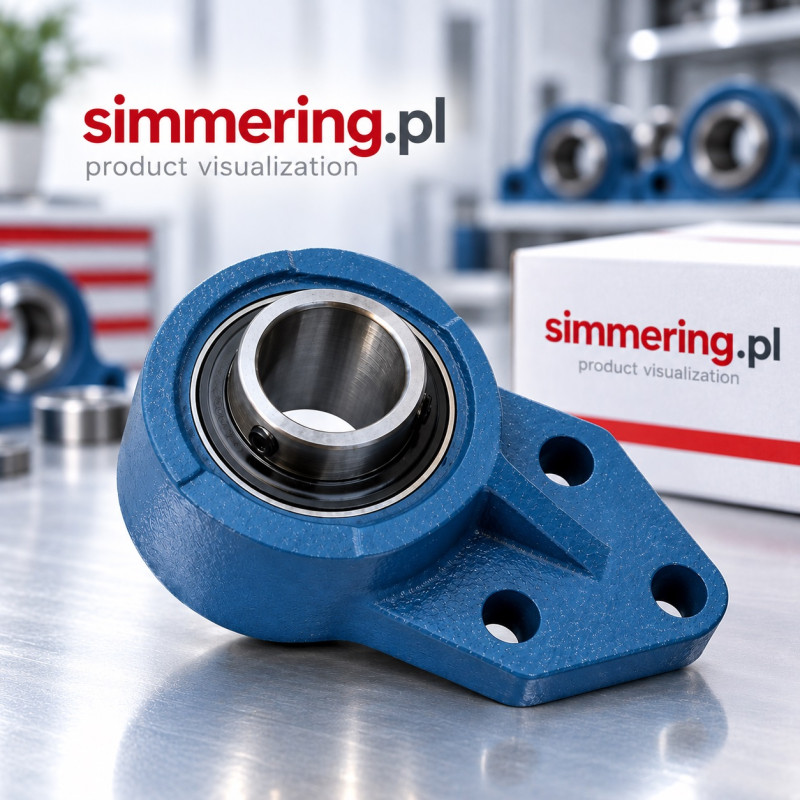

MTM UCFB 206 to kołnierzowy zespół łożyskowy z otworem na wał d = 30 mm. Oznaczenie UCFB206 określa konstrukcję z wkładką łożyskową UC206 oraz 3-otworową oprawą kołnierzową FB206. Charakterystyczną cechą zespołu jest możliwość bezpośredniego zamocowania oprawy do konstrukcji maszyny oraz ustalenia wkładki UC na wale za pomocą śrub dociskowych.

MTM UCFB 206 - charakterystyka

Podstawowa identyfikacja:

Marka: MTM

Oznaczenie: UCFB 206

Typ: zespół łożyskowy kołnierzowy

EN: 3-Bolt Flange Bracket Bearing Unit

Średnica otworu d: 30 mm

Wkładka łożyskowa: UC206

Typ oprawy: FB206

Mocowanie oprawy: 3-punktowe / 3 otwory montażowe

Mocowanie na wale: śruby dociskowe wkładki UC

Najważniejsza identyfikacja produktu to:

MTM + UCFB 206 + d 30 mm + UC206 + FB206

Wymiary UCFB 206

Dla standardowej geometrii UCFB206 źródła katalogowe podają:

d = 30 mm - średnica otworu na wał

H0 = 132 mm - wysokość całkowita

L = 80 mm - wymiar całkowity oprawy

P = 65 mm

H = 50 mm

j = 29 mm

J = 40 mm

A = 31 mm

A1 = 13 mm

A2 = 18 mm

N = 10 mm - średnica otworu montażowego

E = 40,2 mm

S = 15,9 mm

B = 38,1 mm - szerokość pierścienia wewnętrznego wkładki

Śruba montażowa: M8

Wartości te są zgodne w kilku niezależnych katalogach UCFB206.

Ponieważ nie udało się potwierdzić oficjalnej karty wymiarowej MTM UCFB 206, przed wykorzystaniem wymiarów innych niż d = 30 mm do projektowania konstrukcji należy je porównać z fizycznym produktem MTM lub jego rysunkiem technicznym.

Konstrukcja UCFB 206

Zespół UCFB206 składa się z dwóch podstawowych elementów:

UC206 - wkładka łożyskowa

oraz

FB206 - oprawa kołnierzowa

Wkładka typu UC wykorzystuje łożysko kulkowe z poszerzonym pierścieniem wewnętrznym. Mocowanie wkładki na wale realizowane jest za pomocą śrub dociskowych.

Zewnętrzna powierzchnia wkładki współpracuje z odpowiednio ukształtowanym gniazdem oprawy. Taka konstrukcja zespołów łożyskowych pozwala na kompensowanie niewielkich początkowych błędów współosiowości wynikających z montażu.

Oprawa FB206 - mocowanie 3-otworowe

Elementem wyróżniającym serię UCFB jest geometria oprawy.

FB206 jest oprawą kołnierzową przystosowaną do mocowania do konstrukcji maszyny za pomocą trzech punktów montażowych.

Nie należy utożsamiać UCFB206 z innymi zespołami wykorzystującymi wkładkę UC206.

Ta sama wkładka może występować w różnych typach opraw, dlatego:

UC206 nie oznacza automatycznie UCFB206.

Dla kompletnego zespołu istotna jest kombinacja:

UC206 + FB206 = UCFB206

Mocowanie wkładki UC206 na wale

Standardowa konstrukcja UC206 wykorzystuje poszerzony pierścień wewnętrzny oraz śruby dociskowe służące do ustalenia wkładki na wale.

Nominalna średnica wału dla wersji metrycznej wynosi:

30 mm

Przy montażu należy zweryfikować stan i tolerancję wału, prawidłowe osadzenie zespołu oraz dokręcenie elementów ustalających zgodnie z wymaganiami producenta.

Obciążenia UCFB 206

Dla UCFB206 innych producentów dostępne są wartości nośności katalogowej, a przykładowo katalog LFD podaje:

C = 19,5 kN

C0 = 11,3 kN

Wartości te dotyczą jednak produktu katalogowego LFD.

Nie przypisujemy ich MTM UCFB 206.

Dla produktu MTM wartości nośności dynamicznej, statycznej oraz dopuszczalnej prędkości powinny pochodzić z dokumentacji dokładnej wkładki UC206 stosowanej przez MTM.

Znaczenie oznaczenia UCFB 206

Oznaczenie można interpretować konstrukcyjnie jako zespół należący do rodziny:

UC - wkładka łożyskowa z poszerzonym pierścieniem wewnętrznym i mocowaniem śrubami dociskowymi

FB - określony typ kołnierzowej oprawy montażowej

206 - wielkość zespołu odpowiadająca w wersji metrycznej otworowi 30 mm

W praktyce przy zamawianiu należy zachować pełne oznaczenie:

UCFB 206

Dobór i zamienność UCFB 206

Przy poszukiwaniu odpowiednika MTM UCFB 206 należy zweryfikować przede wszystkim:

średnicę wału d = 30 mm

typ zespołu UCFB

wkładkę UC206

oprawę FB206

geometrię oprawy

rozstaw otworów montażowych

średnicę otworów montażowych

położenie osi wału

sposób mocowania wkładki na wale

wymiary całkowite

Nie należy dobierać zamiennika wyłącznie według średnicy otworu 30 mm.

Zespół UCP206, UCF206, UCFL206 lub inna jednostka wykorzystująca wkładkę UC206 może mieć tę samą średnicę wału, ale inną konstrukcję i geometrię oprawy.

Specyfikacja techniczna

Marka: MTM

Oznaczenie: UCFB 206

Typ: Kołnierzowy zespół łożyskowy

EN: 3-Bolt Flange Bracket Bearing Unit

Średnica otworu: 30 mm

Wkładka: UC206

Oprawa: FB206

Mocowanie oprawy: 3-otworowe

Mocowanie wkładki na wale: śruby dociskowe

Poszerzony pierścień wewnętrzny: tak - cecha konstrukcji UC

MTM UCFB 206 - magazyn Polska

Magazyn i Sklep: Lublin, ul. Smoluchowskiego 1, Budynek 4.

Wysyłka 24h. Produkt dostępny z magazynu w Polsce z dostawą na terenie UE.

FAQ

Jaką średnicę otworu ma MTM UCFB 206?

Nominalna średnica otworu wynosi 30 mm.

Z czego składa się UCFB 206?

Standardowa konstrukcja UCFB206 składa się z wkładki UC206 oraz oprawy FB206.

Jak mocowany jest UCFB 206?

Oprawa FB206 ma trzypunktowe mocowanie, natomiast wkładka UC206 jest ustalana na wale za pomocą śrub dociskowych.

Czy UC206 i UCFB206 to ten sam produkt?

Nie. UC206 jest wkładką łożyskową, natomiast UCFB206 jest kompletnym zespołem obejmującym wkładkę UC206 i odpowiednią oprawę FB206.

Czy UCF206 może zastąpić UCFB206?

Nie automatycznie. Pomimo możliwości zastosowania wkładki tej samej wielkości geometria i punkty mocowania opraw są inne.

Czy UCP206 jest zamiennikiem UCFB206?

Nie bez zmiany sposobu montażu. UCP i UCFB reprezentują różne konstrukcje opraw.

Jak dobrać zamiennik MTM UCFB 206?

Należy porównać średnicę wału, typ wkładki, geometrię FB206, położenie osi, rozstaw i średnice otworów montażowych oraz pozostałe wymiary instalacyjne.
