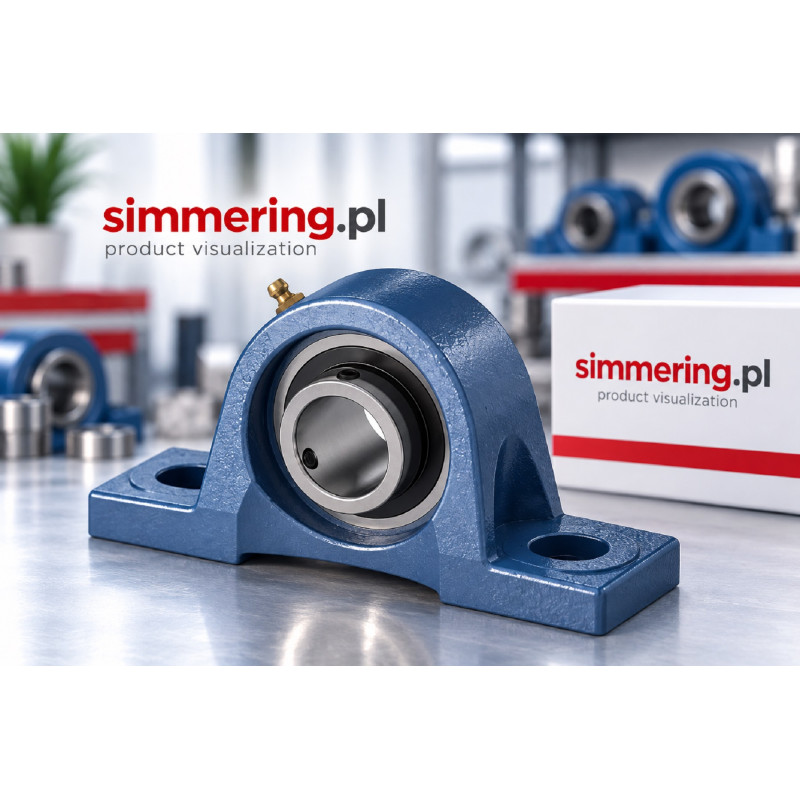

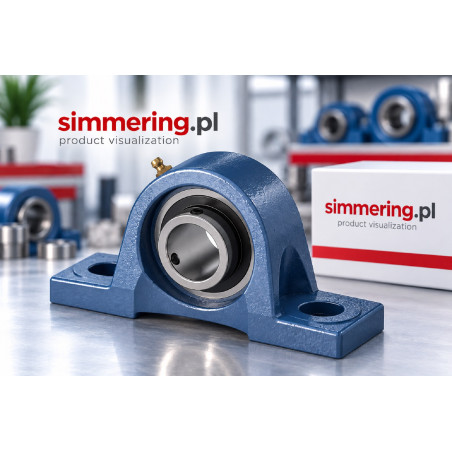

UCP 208 CT 40 mm Zespół Łożyskowy Stojący

UCP 208 CT 40 mm Zespół Łożyskowy Stojący

UCP 208 CT to kompletny stojący zespół łożyskowy marki CT przeznaczony na wał o nominalnej średnicy 40 mm. Zespół składa się z wkładki łożyskowej UC208 oraz żeliwnej oprawy stojącej P208 z dwoma punktami mocowania. Zweryfikowane wymiary montażowe obejmują długość oprawy 184 mm, wysokość 100 mm, rozstaw mocowania 137 mm oraz wysokość osi wału 49,2 mm.

UCP 208 CT - charakterystyka

Podstawowe dane identyfikacyjne:

Marka: CT

Oznaczenie: UCP 208 / UCP208

Typ: stojący zespół łożyskowy

EN: Pillow Block Bearing Unit

Średnica otworu d: 40 mm

Wkładka łożyskowa: UC208

Oprawa: P208

Materiał oprawy: żeliwo

Liczba punktów mocowania: 2

Mocowanie wkładki na wale: śruby dociskowe

Najważniejsza kombinacja identyfikacyjna to:

CT + UCP 208 + UC208 + P208 + 40 mm

Wymiary UCP 208 CT

Dla UCP 208 CT potwierdzone zostały następujące wymiary:

d = 40 mm - średnica otworu / nominalna średnica wału

L = 184 mm - długość całkowita oprawy

H = 100 mm - wysokość całkowita

H1 = 49,2 mm - wysokość osi wału

E = 137 mm - rozstaw osi otworów montażowych

P = 54 mm - szerokość podstawy

S1 = 17 mm

S2 = 20 mm

H2 = 18 mm

Dla samej wkładki UC208 podawane są:

d = 40 mm

D = 80 mm

B = 49,2 mm

Wartości d, D i B odnoszą się do wkładki łożyskowej, natomiast wymiary 184, 137 i 100 mm dotyczą kompletnej jednostki UCP208.

Konstrukcja UCP 208

Kompletny zespół tworzą:

UC208 - wkładka łożyskowa

oraz

P208 - oprawa stojąca

Wkładka UC208 jest konstrukcją kulkową z poszerzonym pierścieniem wewnętrznym i kulistą powierzchnią zewnętrzną pierścienia zewnętrznego.

Poszerzony pierścień wewnętrzny umożliwia zastosowanie śrub dociskowych służących do ustalenia wkładki bezpośrednio na wale.

Kulista powierzchnia zewnętrzna wkładki współpracuje z odpowiednio ukształtowanym gniazdem oprawy. Pozwala to zespołowi kompensować ograniczone początkowe błędy współosiowości wynikające z montażu.

Wkładka UC208 CT

Dla wkładki UC208 CT potwierdzono:

średnicę otworu d = 40 mm

średnicę zewnętrzną D = 80 mm

szerokość całkowitą B = 49,2 mm

kulistą powierzchnię zewnętrzną pierścienia zewnętrznego

mocowanie śrubami dociskowymi

uszczelnienie po obu stronach

Sama wkładka UC208 nie jest jednak tym samym produktem co kompletny UCP208.

Relacja konstrukcyjna jest następująca:

UC208 + P208 = UCP208

Oprawa P208

P208 jest oprawą stojącą typu pillow block.

Jej podstawa umożliwia zamocowanie kompletnego zespołu do konstrukcji za pomocą dwóch punktów montażowych.

Dla UCP 208 CT potwierdzono:

długość całkowitą 184 mm

rozstaw otworów 137 mm

wysokość całkowitą 100 mm

wysokość osi wału 49,2 mm

Przy wymianie kompletnego zespołu parametry te są równie istotne jak średnica otworu 40 mm.

Mocowanie UCP 208 CT na wale

Wkładka UC208 jest ustalana na wale za pomocą śrub dociskowych umieszczonych w poszerzonym pierścieniu wewnętrznym.

Nominalna średnica wału wynosi:

40 mm

Przy montażu należy sprawdzić średnicę i stan powierzchni wału, prawidłowe ustawienie oprawy oraz zamocowanie pierścienia wewnętrznego.

Obciążenia i parametry pracy

UCP208 wykorzystuje kulkową wkładkę łożyskową UC208.

W dostępnych źródłach występują jednak rozbieżności dotyczące wartości nośności przypisywanych UCP 208 CT.

Z tego powodu w tej karcie nie przypisujemy produktowi konkretnych wartości:

C - podstawowej nośności dynamicznej

C0 - podstawowej nośności statycznej

maksymalnej prędkości obrotowej

Danych tych nie należy również kopiować z UCP208 innych producentów wyłącznie na podstawie zgodności wymiarowej.

Znaczenie oznaczenia UCP 208

Oznaczenie identyfikuje kompletną konfigurację zespołu.

UC - wkładka łożyskowa z poszerzonym pierścieniem wewnętrznym i mocowaniem śrubami dociskowymi

P - oprawa stojąca typu pillow block

208 - wielkość zespołu; w wersji metrycznej odpowiada otworowi 40 mm

Pełne oznaczenie handlowe produktu:

UCP 208 CT

powinno być zachowane przy identyfikacji i zamawianiu.

UCP208 a UC208 - różnica

UC208 jest samą wkładką łożyskową.

UCP208 jest kompletnym zespołem zawierającym wkładkę UC208 i oprawę P208.

Dlatego:

UC208 ≠ UCP208

natomiast konstrukcyjnie:

UC208 + P208 = UCP208

Ma to znaczenie szczególnie wtedy, gdy wymieniana jest cała oprawa wraz z łożyskiem.

Dobór i zamienność UCP 208 CT

Przy doborze odpowiednika należy sprawdzić:

średnicę wału d = 40 mm

typ zespołu UCP

wkładkę UC208

typ oprawy P208

długość całkowitą 184 mm

wysokość całkowitą 100 mm

wysokość osi 49,2 mm

rozstaw mocowania 137 mm

geometrię otworów montażowych

sposób ustalania na wale

Zgodność samej średnicy 40 mm nie oznacza pełnej zamienności.

Przykładowo UCF208, UCFL208, UCT208 i UCP208 mogą wykorzystywać wkładkę tej samej wielkości, lecz mają zupełnie inną geometrię oprawy i sposób montażu.

Specyfikacja techniczna

Marka: CT

Oznaczenie: UCP 208

Typ: Stojący zespół łożyskowy

EN: Pillow Block Bearing Unit

Wkładka: UC208

Oprawa: P208

Średnica otworu d: 40 mm

Średnica zewnętrzna wkładki D: 80 mm

Szerokość wkładki B: 49,2 mm

Długość oprawy: 184 mm

Wysokość oprawy: 100 mm

Wysokość osi: 49,2 mm

Rozstaw mocowania: 137 mm

Materiał oprawy: żeliwo

Mocowanie oprawy: 2-punktowe

Mocowanie na wale: śruby dociskowe

Powierzchnia zewnętrzna wkładki: kulista

Uszczelnienie wkładki: obustronne

UCP 208 CT - magazyn Polska

Magazyn i Sklep: Lublin, ul. Smoluchowskiego 1, Budynek 4.

Wysyłka 24h. Produkt dostępny z magazynu w Polsce z dostawą na terenie UE.

FAQ

Jaką średnicę otworu ma UCP 208 CT?

Nominalna średnica otworu wynosi 40 mm.

Z czego składa się UCP208?

Kompletny zespół składa się z wkładki UC208 oraz oprawy stojącej P208.

Jakie są główne wymiary montażowe UCP 208 CT?

Długość oprawy wynosi 184 mm, wysokość 100 mm, wysokość osi 49,2 mm, a rozstaw otworów montażowych 137 mm.

Jak UCP 208 CT jest mocowany na wale?

Wkładka UC208 ma poszerzony pierścień wewnętrzny i jest ustalana na wale za pomocą śrub dociskowych.

Czy UC208 i UCP208 oznaczają ten sam produkt?

Nie. UC208 to wkładka łożyskowa, natomiast UCP208 to kompletny zespół UC208 + P208.

Czy UCF208 może zastąpić UCP208?

Nie bezpośrednio. Mimo tej samej wielkości wkładki oprawy UCF i UCP mają inną konstrukcję oraz sposób mocowania.

Czy każdy UCP208 ma identyczne parametry nośności?

Nie należy tego zakładać. Nośności i inne parametry eksploatacyjne należy sprawdzać dla konkretnego producenta i wykonania.

Jak dobrać zamiennik UCP 208 CT?

Należy porównać otwór 40 mm, typ wkładki UC208, oprawę P208, wysokość osi, długość oprawy, rozstaw mocowania i pozostałe krytyczne wymiary instalacyjne.
