PF 204 MGK - Oprawa Łożyskowa Kołnierzowa Blaszana

PF 204 MGK - Oprawa Łożyskowa Kołnierzowa Blaszana

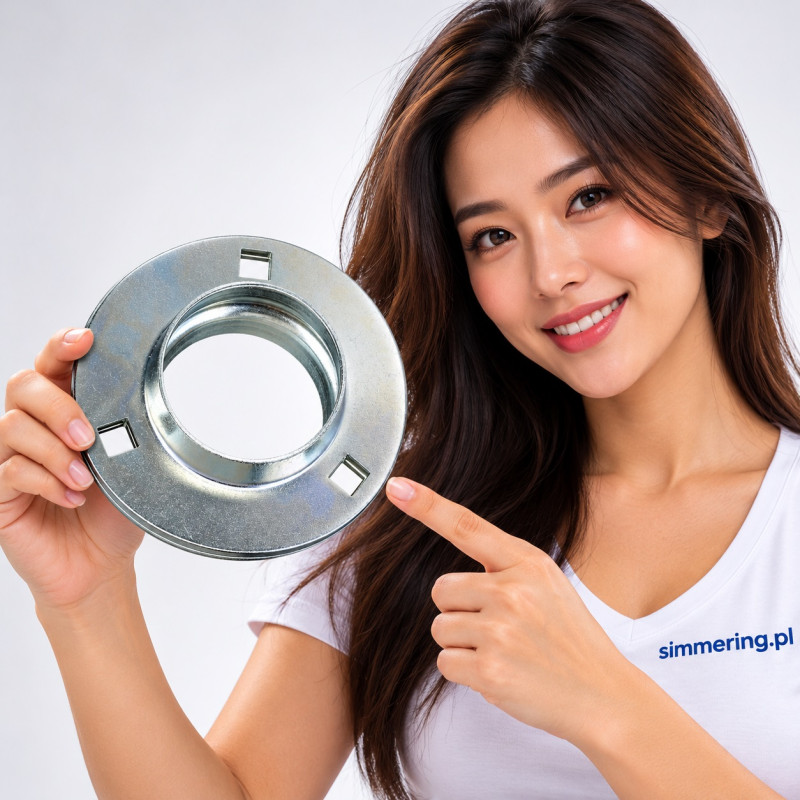

PF 204 MGK to kołnierzowa oprawa łożyskowa z tłoczonej blachy stalowej, przeznaczona do współpracy z odpowiednio dobraną wkładką łożyskową. Produkt obejmuje samą oprawę bez łożyska. Konstrukcja PF 204 ma okrągły kształt i trzy punkty mocowania, umożliwiające przykręcenie oprawy bezpośrednio do powierzchni maszyny, ramy lub innego elementu konstrukcyjnego.

Dane techniczne PF 204 MGK

Co to jest PF 204 MGK?

PF 204 MGK jest lekką oprawą kołnierzową przeznaczoną do zabudowy odpowiedniej wkładki łożyskowej.

Nie jest to kompletne łożysko ani gotowy zespół łożyskowy.

Produkt sprzedawany jest bez łożyska.

Oprawa stanowi element mocujący, którego zadaniem jest osadzenie odpowiedniej wkładki łożyskowej i zamocowanie jej w konstrukcji maszyny.

Konstrukcja oprawy PF 204

PF 204 należy do rodziny tłoczonych opraw stalowych.

Charakterystyczne cechy tej konstrukcji to:

• wykonanie z tłoczonej blachy stalowej

• okrągły kształt kołnierza

• trzy punkty mocowania

• kompaktowa konstrukcja

• niewielka masa

• montaż powierzchniowy

Jest to konstrukcja wyraźnie różniąca się od masywnych opraw kołnierzowych wykonywanych jako korpusy odlewane.

PF 204 - oprawa bez łożyska

Przy zamawianiu tego produktu szczególnie ważne jest rozróżnienie pomiędzy:

PF 204 MGK - sama oprawa

a kompletnym zespołem zawierającym oprawę i wkładkę łożyskową.

W tym produkcie wkładka łożyskowa nie jest częścią zestawu.

Jeżeli potrzebny jest kompletny węzeł, odpowiednie łożysko należy dobrać oddzielnie.

Trzypunktowa oprawa kołnierzowa

PF 204 posiada trzy punkty służące do zamocowania oprawy do konstrukcji.

Taki układ umożliwia przykręcenie oprawy do:

• ramy maszyny

• płyty montażowej

• wspornika

• ściany urządzenia

• innego odpowiednio przygotowanego elementu konstrukcyjnego

Przed wymianą oprawy należy porównać jej geometrię i wymiary montażowe ze starym elementem.

Dlaczego stosuje się oprawy z tłoczonej blachy?

Tłoczona konstrukcja stalowa pozwala uzyskać lekką i kompaktową oprawę.

W porównaniu z masywnymi korpusami odlewanymi oprawy tej rodziny wyróżniają się prostszą konstrukcją.

Ich cechy użytkowe obejmują:

• niewielką masę

• kompaktową zabudowę

• prosty montaż

• łatwą wymianę

• ekonomiczną konstrukcję

Dobór oprawy powinien jednak zawsze uwzględniać wymagania konkretnego węzła łożyskowego.

Jak dobrać łożysko do oprawy PF 204?

Łożysko nie jest dostarczane z tą oprawą, dlatego wkładkę należy dobrać oddzielnie.

Przy doborze trzeba sprawdzić przede wszystkim:

• serię oprawy

• oznaczenie wkładki łożyskowej

• średnicę wału

• średnicę zewnętrzną wkładki

• geometrię powierzchni osadzenia w oprawie

• sposób mocowania wkładki na wale

• wymagania eksploatacyjne maszyny

Nie należy dobierać wkładki wyłącznie na podstawie liczby 204.

PF 204 a średnica wału

Sama oprawa PF 204 nie posiada otworu wału w takim znaczeniu jak łożysko.

Wał przechodzi przez zamontowaną w niej wkładkę łożyskową.

Dlatego średnica wału jest parametrem łożyska wkładkowego, a nie samej oprawy PF 204.

To istotne rozróżnienie podczas identyfikacji produktu.

PF 204 a kompletna jednostka łożyskowa

Kompletny węzeł kołnierzowy składa się z co najmniej dwóch podstawowych elementów:

oprawy + odpowiedniej wkładki łożyskowej

PF 204 MGK jest tutaj elementem oprawowym.

Kupując ten produkt, użytkownik otrzymuje oprawę, a nie gotowy zespół z łożyskiem.

PF 204 a UCF 204

PF 204 nie należy utożsamiać z UCF 204.

PF 204 jest lekką oprawą wykonaną z tłoczonej blachy stalowej.

Rodzina UCF wykorzystuje inną konstrukcję kołnierzową.

Różnice mogą obejmować:

• materiał i sposób wykonania korpusu

• geometrię

• liczbę punktów mocowania

• rozstaw otworów

• sposób osadzenia wkładki

• gabaryty

Numer 204 nie oznacza, że oprawy są zamienne.

PF 204 a PFL 204

PF i PFL oznaczają różne konstrukcje tłoczonych opraw kołnierzowych.

Przed zamianą należy porównać:

• kształt

• liczbę punktów mocowania

• rozstaw otworów

• geometrię centralnego gniazda

• gabaryty

• zgodność z wkładką łożyskową

Samo oznaczenie wielkości 204 nie wystarcza do potwierdzenia zamienności.

Jak sprawdzić zamiennik PF 204 MGK?

Przy doborze zamiennika należy porównać:

• oznaczenie PF 204

• konstrukcję kołnierzową

• liczbę otworów montażowych

• rozstaw otworów

• wymiary zewnętrzne

• geometrię gniazda pod wkładkę

• kompatybilność z zastosowanym łożyskiem

• materiał i konstrukcję oprawy

Wymiary montażowe są szczególnie ważne, jeżeli oprawa ma zastąpić element już pracujący w maszynie.

Zastosowanie opraw PF

Tłoczone oprawy kołnierzowe tej rodziny mogą być stosowane w lekkich i średnich konstrukcjach maszynowych wykorzystujących wkładki łożyskowe.

Typowe obszary zastosowania rodziny obejmują:

• przenośniki

• urządzenia transportowe

• maszyny rolnicze

• maszyny produkcyjne

• lekkie układy napędowe

• urządzenia pomocnicze

• konstrukcje mechaniczne

Są to typowe zastosowania konstrukcji PF, a nie potwierdzenie zastosowania PF 204 MGK w konkretnej maszynie.

Montaż oprawy PF 204 MGK

Przed montażem należy sprawdzić stan:

• powierzchni mocującej

• oprawy

• otworów montażowych

• elementów mocujących

• wkładki łożyskowej

Powierzchnia, do której przykręcana jest oprawa, powinna być czysta i odpowiednio przygotowana.

Oprawa nie powinna być deformowana przez nierówną powierzchnię lub nieprawidłowe dokręcenie elementów mocujących.

Po zamontowaniu odpowiedniej wkładki należy sprawdzić ustawienie całego węzła względem wału.

Alternatywne oznaczenia i frazy identyfikacyjne

Produkt może być wyszukiwany jako:

• PF 204 MGK

• PF204 MGK

• MGK PF 204

• MGK PF204

• oprawa PF 204

• oprawa PF204

• oprawa łożyskowa PF 204

• oprawa kołnierzowa PF 204

• oprawa blaszana PF 204

• oprawa łożyska PF204

• kołnierzowa oprawa łożyskowa PF 204

• pressed steel flange housing PF 204

• PF 204 bearing housing

FAQ

Co to jest PF 204 MGK?

PF 204 MGK to tłoczona stalowa oprawa łożyskowa typu kołnierzowego z trzema punktami mocowania.

Czy PF 204 MGK zawiera łożysko?

Nie. Produkt obejmuje samą oprawę bez łożyska.

Czy PF 204 jest kompletnym zespołem łożyskowym?

Nie w przypadku tego produktu. PF 204 MGK jest samą oprawą. Odpowiednią wkładkę łożyskową należy dobrać oddzielnie.

Z czego wykonana jest PF 204?

Jest to oprawa wykonana z tłoczonej blachy stalowej.

Ile punktów mocowania ma PF 204?

Konstrukcja PF 204 posiada trzy punkty mocowania.

Czy PF 204 określa średnicę wału?

Nie bezpośrednio. Średnicę wału określa zastosowana wkładka łożyskowa, która nie jest częścią tej oprawy.

Czy PF 204 i UCF 204 są takie same?

Nie. Są to różne konstrukcje opraw i nie należy zakładać ich zamienności na podstawie numeru 204.

Jak dobrać wkładkę do PF 204?

Należy sprawdzić zgodność konkretnej wkładki z oprawą, średnicę wału, geometrię osadzenia oraz sposób mocowania łożyska.

PF 204 MGK - najważniejsze informacje

PF 204 MGK to okrągła kołnierzowa oprawa łożyskowa wykonana z tłoczonej blachy stalowej, wyposażona w trzy punkty mocowania. Produkt jest sprzedawany bez łożyska. Odpowiednią wkładkę łożyskową należy dobrać oddzielnie z uwzględnieniem wymiarów, średnicy wału i geometrii węzła.

PF 204 MGK jest dostępna w simmering.pl z magazynu w Lublinie. Pomagamy również w identyfikacji opraw oraz doborze odpowiednich wkładek łożyskowych.
