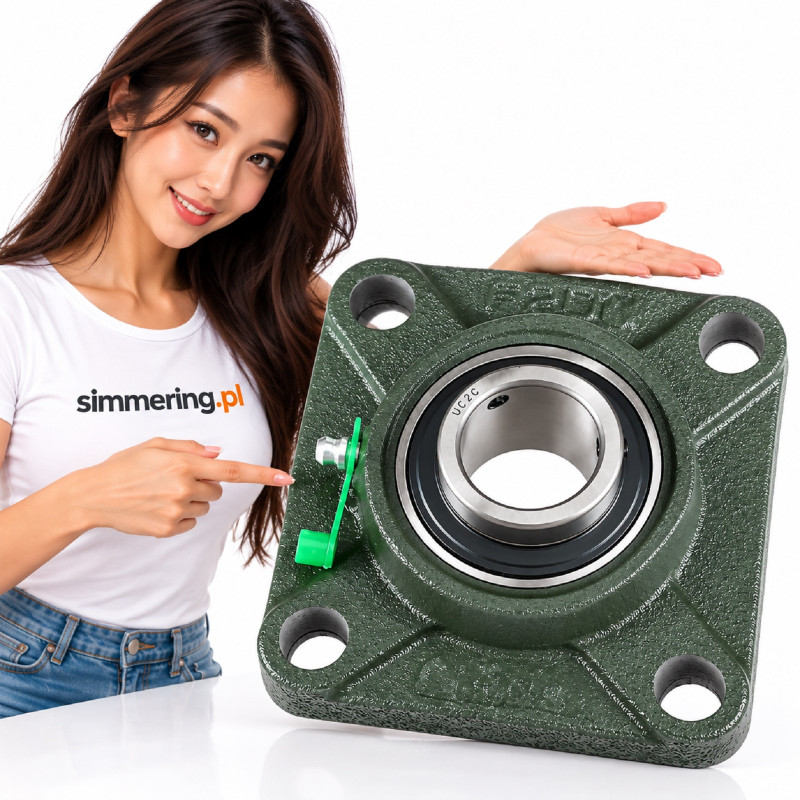

UCF 220 SRBF to kompletny, czterootworowy zespół łożyskowy kołnierzowy z żeliwną oprawą kwadratową, przeznaczony do podparcia wału o średnicy 100 mm. Należy do serii UCF 200 i składa się z łożyska samonastawnego typu UC220 oraz oprawy kołnierzowej typu F220. Zespół ma bok oprawy 265 mm i rozstaw otworów montażowych 210 mm. Mocowanie do konstrukcji odbywa się za pomocą czterech śrub.

Dane techniczne UCF 220 SRBF

Podstawowe wymiary i markę potwierdza oferta dystrybutora dla UCF 220 SRBF.

2RS.bg

Budowę zespołów UCF220 z wkładem UC220 i oprawą F220 potwierdzają również katalogi branżowe.

EBearing

+1

Co oznacza UCF 220 SRBF?

• UC - łożysko kulkowe samonastawne do zabudowy w oprawie, typowo z szerokim pierścieniem wewnętrznym.

• F - kwadratowa oprawa kołnierzowa z czterema otworami montażowymi.

• 220 - wielkość konstrukcyjna odpowiadająca średnicy wału 100 mm.

• SRBF - marka zespołu łożyskowego.

Oznaczenie UCF 220 identyfikuje kompletny zespół, a nie sam wkład łożyskowy.

Konstrukcja i zasada działania

UCF 220 SRBF składa się z żeliwnej oprawy kołnierzowej oraz osadzonego w niej łożyska kulkowego.

Sferyczna powierzchnia zewnętrzna wkładu współpracuje z odpowiednio ukształtowanym gniazdem oprawy. Umożliwia to kompensację ograniczonych odchyłek ustawienia podczas montażu.

Kwadratowa oprawa z czterema otworami umożliwia przykręcenie zespołu do płaskiej powierzchni konstrukcji maszyny.

Zespół jest przeznaczony przede wszystkim do promieniowego podparcia wału. Dopuszczalne obciążenia osiowe zależą od parametrów zastosowanego wkładu i sposobu jego ustalenia.

UCF 220 SRBF a inne wykonania UCF220

Zespoły UCF220 różnych producentów mogą mieć zgodne podstawowe wymiary montażowe, ale różnić się szczegółami konstrukcyjnymi.

Przy porównywaniu należy sprawdzić:

• Wymiary oprawy i rozstaw otworów.

• Średnicę wału 100 mm.

• Typ i wykonanie wkładu łożyskowego.

• Sposób ustalenia pierścienia wewnętrznego na wale.

• Konstrukcję uszczelnień.

• Nośność dynamiczną i statyczną.

• Możliwość dosmarowywania.

• Dopuszczalną prędkość obrotową.

Zgodność wymiarów montażowych nie oznacza automatycznie pełnej zamienności.

Typowe zastosowania

Zespoły łożyskowe kołnierzowe serii UCF220 mogą być stosowane w odpowiednio zaprojektowanych układach, takich jak przenośniki przemysłowe, maszyny transportowe, zespoły napędowe oraz urządzenia z wałami wymagającymi podparcia w obudowie przykręcanej do konstrukcji.

Są to zastosowania typowe dla tego rodzaju zespołów, a nie potwierdzone zastosowania OEM konkretnego UCF 220 SRBF.

Montaż i eksploatacja

Przed montażem należy oczyścić wał i powierzchnię mocowania oprawy. Sprawdzić płaskość podłoża, średnicę wału i zgodność rozstawu otworów.

Zespół powinien być mocowany bez wymuszania odkształceń oprawy. Śruby montażowe należy dokręcać zgodnie z wymaganiami konstrukcji i zaleceniami producenta.

Sposób ustalenia wkładu na wale oraz wymagania dotyczące smarowania należy potwierdzić dla dostarczonego wykonania SRBF.

FAQ - UCF 220 SRBF

Jaką średnicę wału obsługuje UCF 220 SRBF?

Zespół jest przeznaczony do wału o średnicy nominalnej 100 mm.

Jakie są wymiary oprawy UCF 220 SRBF?

Bok kwadratowej oprawy wynosi 265 mm, a rozstaw osi otworów montażowych 210 mm.

Czy UCF 220 SRBF jest kompletnym zespołem łożyskowym?

Tak. Oznaczenie UCF220 odnosi się do zespołu z wkładem łożyskowym i oprawą kołnierzową.

Czy UCF220 i UC220 oznaczają ten sam produkt?

Nie. UC220 oznacza wkład łożyskowy, natomiast UCF220 kompletny zespół z oprawą.

Czy UCF 220 innej marki będzie pasować?

Może mieć zgodne wymiary montażowe, ale przed wymianą trzeba porównać pełne parametry techniczne i wykonanie.

Czy oprawa UCF 220 SRBF jest żeliwna?

Tak, oferowany zespół SRBF jest opisany jako wykonanie z oprawą żeliwną.

UCF 220 SRBF - najważniejsze informacje

UCF 220 SRBF to czterootworowy zespół łożyskowy kołnierzowy z kwadratową oprawą żeliwną, przeznaczony do wału 100 mm. Wymiary oprawy wynoszą 265x265 mm, a rozstaw otworów montażowych 210x210 mm. Konstrukcja serii UCF220 obejmuje wkład łożyskowy UC220 i oprawę F220. Przed wymianą należy sprawdzić pełną zgodność techniczną.
