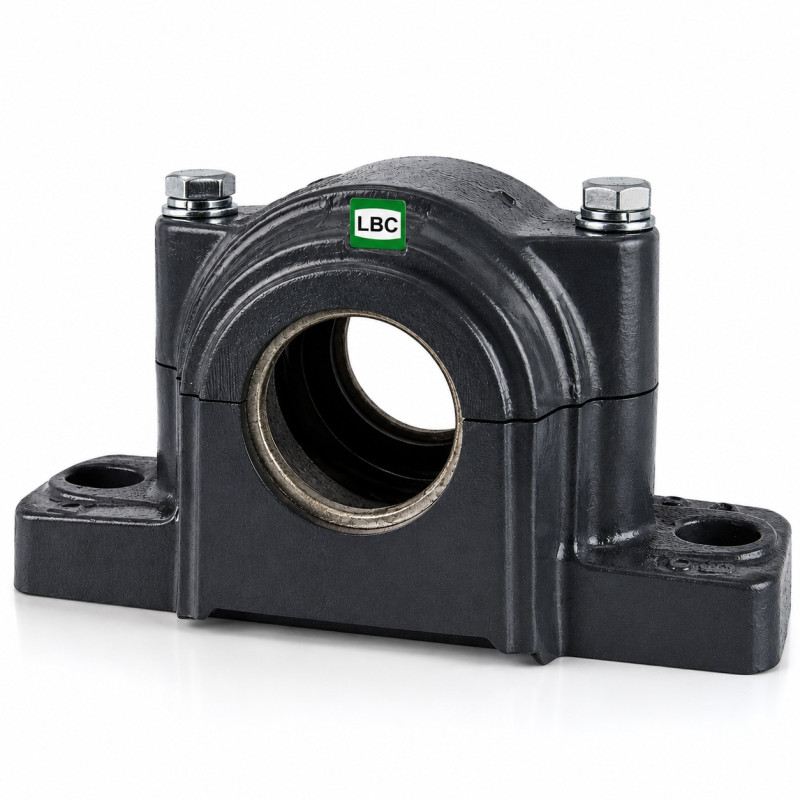

SNH 209/509 LBC Oprawa Łożyskowa Dzielona

SNH 209/509 LBC Oprawa Łożyskowa Dzielona

SNH 209/509 LBC to profesjonalna oprawa łożyskowa dzielona przeznaczona do montażu łożysk kulkowych, baryłkowych oraz walcowych w przemysłowych układach napędowych, maszynach produkcyjnych oraz urządzeniach transportowych. Konstrukcja typu SNH umożliwia łatwy montaż, demontaż oraz serwisowanie zespołu łożyskowego bez konieczności demontażu całego wału.

Oprawa wykonana jest z wytrzymałego żeliwa zapewniającego wysoką sztywność konstrukcji oraz odporność na obciążenia dynamiczne występujące w ciężkich aplikacjach przemysłowych. Dzielona budowa korpusu znacząco ułatwia konserwację oraz wymianę łożyska podczas prac utrzymania ruchu.

Seria SNH 500 należy do najbardziej popularnych przemysłowych opraw stojących stosowanych w:

• układach transportowych
• przekładniach przemysłowych
• wentylatorach
• maszynach produkcyjnych
• urządzeniach rolniczych
• układach przeniesienia napędu
• ciężkich aplikacjach przemysłowych

Konstrukcja oprawy umożliwia stosowanie różnych typów uszczelnień:

• filcowych
• dwuwargowych ZD
• typu V-ring

Pozwala to dopasować zespół łożyskowy do warunków pracy oraz poziomu zabrudzenia środowiska przemysłowego.

Gniazdo łożyskowe wykonane w tolerancji H8 umożliwia kompensację wydłużeń cieplnych wału oraz niewielkich odchyłek montażowych podczas pracy urządzenia. Podłużne otwory montażowe wspomagają osiowanie zespołu oraz stabilny montaż oprawy do podstawy maszyny.

Model SNH 209/509 jest kompatybilny między innymi z łożyskami:

• 22209
• 22209K + H309
• 6209
• 1209
• 2209
• 2209K + H309
• 1209K + H209

Fraza SNH 209/509 LBC oprawa dzielona jest często wyszukiwana przy serwisie układów napędowych oraz doborze profesjonalnych zespołów łożyskowych do ciężkich aplikacji przemysłowych.

Budowa i właściwości konstrukcyjne

Oprawa SNH 209/509 LBC została zaprojektowana do pracy w wymagających warunkach przemysłowych oraz aplikacjach wymagających łatwego dostępu serwisowego.

Najważniejsze cechy konstrukcyjne:

• dzielona konstrukcja korpusu
• żeliwna obudowa
• wysoka sztywność konstrukcyjna
• możliwość kompensacji wydłużeń cieplnych
• łatwy montaż i demontaż
• kompatybilność z różnymi typami uszczelnień
• stabilne mocowanie wału
• wysoka trwałość eksploatacyjna

Konstrukcja stojąca z dwoma otworami montażowymi zapewnia stabilne osadzenie zespołu łożyskowego w maszynach przemysłowych.

Technical specification

Type: Split plummer block housing

Designation: SNH 209/509

Manufacturer: LBC

Housing type: Split bearing housing

Construction: Two-piece cast iron housing

Sealing compatibility: Felt seals, ZD double lip seals and V-ring seals

Material: Cast iron

Shaft centre height: 60 mm

Housing length: 205 mm

Housing height: 110 mm

Housing width: 90 mm

Mounting hole spacing: 170 mm

Mounting holes: 2 mounting holes

Weight: Approx. 4.0 kg

Applications: Conveyor systems, industrial gearboxes, machinery, agricultural equipment, power transmission systems

FAQ

Co oznacza oprawa dzielona SNH?

Oprawa dzielona SNH posiada dwuczęściową konstrukcję umożliwiającą łatwy montaż i serwisowanie łożysk.

Z jakiego materiału wykonana jest oprawa?

Oprawa wykonana jest z wytrzymałego żeliwa odpornego na obciążenia przemysłowe.

Jakie łożyska pasują do SNH 209/509?

Między innymi 22209, 2209, 1209 oraz ich wersje z tuleją wciąganą.

Czy oprawa umożliwia kompensację wydłużeń cieplnych?

Tak. Konstrukcja gniazda H8 umożliwia kompensację zmian długości wału podczas pracy.

Jakie uszczelnienia można stosować w oprawie?

Można stosować uszczelnienia filcowe, dwuwargowe ZD oraz uszczelnienia typu V-ring.
