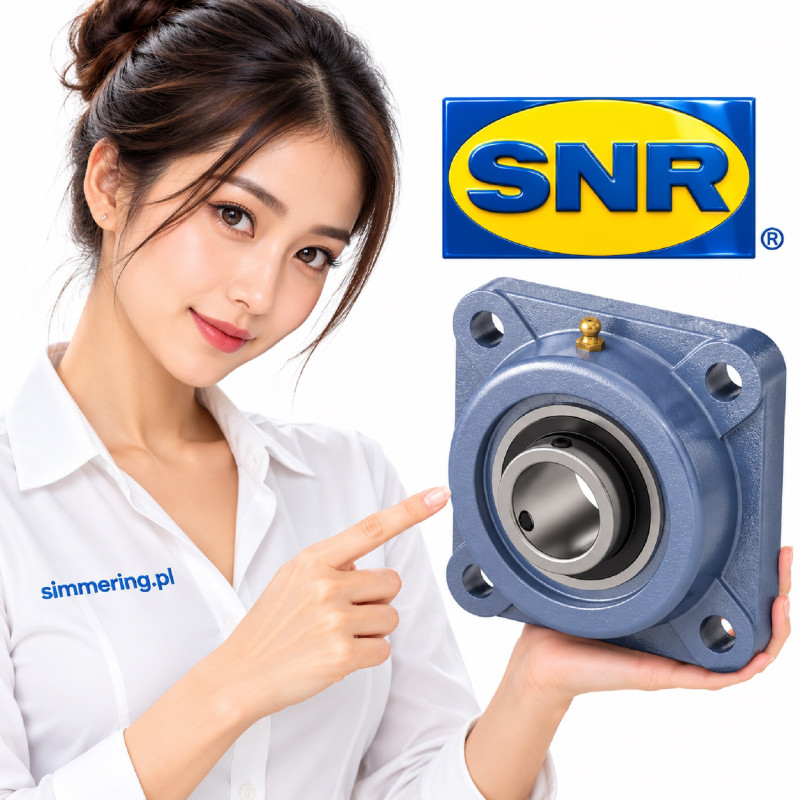

SNR UCF206 30 mm 108x108 mm - zespół łożyskowy kołnierzowy

UCF206 SNR 30 mm - zespół łożyskowy kołnierzowy kwadratowy

UCF206 SNR to kompletny samonastawny zespół łożyskowy kołnierzowy marki SNR, należącej do grupy NTN, przeznaczony do wału o średnicy 30 mm. Składa się z kwadratowej oprawy żeliwnej F206 oraz wkładu kulkowego UC206G2 z mocowaniem na wkręty ustalające. Oprawa ma wymiary 108x108 mm, cztery otwory montażowe i rozstaw otworów 83x83 mm. Zespół wyposażono w uszczelnienie z dodatkowym odrzutnikiem zanieczyszczeń.

Dane techniczne UCF206 SNR

Ważne: UCF206 oznacza kompletny zespół łożyskowy, a nie samo łożysko UC206G2 ani pustą oprawę F206.

Wartości nośności dynamicznej i statycznej odnoszą się do wkładu łożyskowego UC206G2. Nie są równoznaczne z maksymalnym dopuszczalnym obciążeniem żeliwnej oprawy, śrub mocujących lub konstrukcji maszyny.

Co oznacza UCF206 SNR?

UC - wkład kulkowy z mocowaniem na wkręty

UC oznacza serię wkładów kulkowych przeznaczonych do montażu w odpowiednich oprawach łożyskowych.

Wkład UC206G2 ma cylindryczny otwór o średnicy 30 mm i jest mocowany bezpośrednio na wale za pomocą wkrętów ustalających.

Jego pierścień zewnętrzny ma sferyczną powierzchnię, która umożliwia współpracę z odpowiednim gniazdem oprawy.

F - oprawa kołnierzowa kwadratowa

Litera F identyfikuje kwadratową oprawę kołnierzową z czterema otworami montażowymi.

Oprawa F206 jest wykonana z żeliwa szarego.

Jej wymiary zewnętrzne wynoszą 108x108 mm, a rozstaw osi otworów montażowych 83x83 mm.

Czteropunktowe mocowanie pozwala przykręcić zespół do odpowiednio przygotowanej powierzchni konstrukcji maszyny.

206 - wielkość konstrukcyjna

Liczba 206 określa wielkość zespołu łożyskowego.

W przypadku UCF206 nominalna średnica wału wynosi 30 mm.

Oznaczenie to identyfikuje również odpowiadające sobie elementy zespołu: oprawę F206 i wkład UC206G2.

G2 - oznaczenie wykonania wkładu SNR

G2 jest częścią pełnego oznaczenia wkładu UC206G2.

Nie należy interpretować tego suffixu jako oznaczenia luzu C3, konkretnego smaru ani klasy dokładności bez odpowiedniego potwierdzenia producenta.

SNR - marka grupy NTN

SNR jest marką należącą do grupy NTN, producenta łożysk tocznych, wkładów kulkowych, opraw oraz kompletnych zespołów łożyskowych.

Alternatywne oznaczenia i numery referencyjne

Produkt może występować w katalogach i zapytaniach handlowych pod następującymi zapisami:

• SNR UCF206

• UCF206 SNR

• UCF 206 SNR

• SNR UCF 206

• NTN-SNR UCF206

• UCF206 30 mm

• UCF206 108x108 mm

• Zespół kołnierzowy SNR UCF206

• Oprawa łożyskowa kompletna UCF206

Powiązane oznaczenia elementów:

• F206 - sama oprawa żeliwna kołnierzowa.

• UC206G2 - sam wkład kulkowy.

• UCF206 - kompletny zespół z oprawą i wkładem.

W katalogach grupy NTN występuje również oznaczenie UCF206D1, odpowiadające konstrukcyjnie zespołowi z wkładem UC206D1. Przed zastosowaniem należy potwierdzić zgodność konkretnego wykonania.

Konstrukcja i działanie UCF206 SNR

Kwadratowa oprawa żeliwna F206

Oprawa F206 jest wykonana z żeliwa szarego i ma kwadratowy kołnierz montażowy.

Cztery otwory umożliwiają zamocowanie zespołu do konstrukcji maszyny.

Długość każdego boku oprawy wynosi 108 mm, a rozstaw otworów montażowych 83 mm.

Średnica otworów wynosi 12 mm.

Oprawa przenosi siły działające na wkład łożyskowy na element konstrukcyjny, do którego została przykręcona.

Wkład kulkowy UC206G2

W zespole UCF206 zastosowano wkład UC206G2.

Jest to jednorzędowe łożysko kulkowe o cylindrycznym otworze 30 mm i sferycznym pierścieniu zewnętrznym.

Szerokość pierścienia wewnętrznego wynosi 38,1 mm.

Wkład jest mocowany na wale za pomocą wkrętów ustalających.

Sferyczne osadzenie wkładu

Sferyczna powierzchnia pierścienia zewnętrznego współpracuje z odpowiednio ukształtowanym gniazdem oprawy F206.

Pozwala to skompensować niewielkie początkowe odchyłki ustawienia podczas montażu.

Nie oznacza to możliwości pracy przy dowolnej niewspółosiowości wału.

Dopuszczalne odchyłki zależą od konstrukcji zespołu i warunków pracy.

Uszczelnienie z odrzutnikiem

Wkład UC206G2 zastosowany w zespole UCF206 jest wyposażony w uszczelnienie z dodatkowym odrzutnikiem.

Odrzutnik pomaga ograniczać przedostawanie się zanieczyszczeń do strefy uszczelnienia.

Rozwiązanie wspomaga ochronę elementów tocznych i środka smarnego.

Nie należy jednak traktować go jako uszczelnienia całkowicie odpornego na mycie wysokociśnieniowe, agresywne chemikalia lub silne zanieczyszczenie ścierne.

Mocowanie na wale

Wkład UC206G2 jest mocowany na wale o nominalnej średnicy 30 mm za pomocą wkrętów ustalających.

Producent podaje zalecany moment ich dokręcania wynoszący 5,5 Nm.

Prawidłowe zamocowanie wymaga odpowiedniego stanu powierzchni wału oraz zastosowania właściwej procedury montażowej.

Smarowanie

Zespół UCF206 ma przyłącze smarowniczki z gwintem M6x1.

Pozwala ono na obsługę układu smarowania zgodnie z wymaganiami producenta i warunkami eksploatacji.

Dobór smaru i częstotliwość dosmarowywania należy dostosować do temperatury, obciążenia, prędkości obrotowej i stopnia zanieczyszczenia środowiska pracy.

Nośność zespołu UCF206 SNR

Nośność dynamiczna C - 19,5 kN

Podstawowa nośność dynamiczna wkładu UC206G2 wynosi 19,5 kN.

Parametr ten jest wykorzystywany do obliczania trwałości zmęczeniowej łożyska podczas pracy pod obciążeniem.

Nie określa samodzielnie dopuszczalnej siły działającej na kompletny zespół kołnierzowy.

Nośność statyczna C0 - 11,2 kN

Podstawowa nośność statyczna wkładu wynosi 11,2 kN.

Parametr służy do oceny obciążeń mogących powodować trwałe odkształcenia w strefach kontaktu kulek z bieżniami.

Podczas projektowania mocowania należy dodatkowo uwzględnić wytrzymałość oprawy, śrub i powierzchni montażowej.

UCF206 SNR a inne warianty

UCF206 a UC206G2

UCF206 to kompletny zespół kołnierzowy zawierający oprawę F206 i wkład UC206G2.

UC206G2 jest samym łożyskiem kulkowym typu insert.

Jeżeli wymiany wymaga wyłącznie wkład, należy sprawdzić stan oprawy i zgodność nowego łożyska.

UCF206 a F206

F206 oznacza pustą oprawę żeliwną.

Nie zawiera wkładu kulkowego UC206G2.

UCF206 oznacza kompletny zespół gotowy do montażu po prawidłowym osadzeniu i zamocowaniu na wale.

UCF206 a UCF205

UCF205 jest mniejszym zespołem kołnierzowym.

Standardowy UCF205 jest przeznaczony do wału 25 mm, ma oprawę o wymiarach 95x95 mm i rozstaw otworów 70x70 mm.

UCF206 jest przeznaczony do wału 30 mm, ma oprawę 108x108 mm i rozstaw otworów 83x83 mm.

Zespoły te nie są bezpośrednio zamienne.

UCF206 a UCF207

UCF207 jest większym zespołem kołnierzowym.

Standardowy UCF207 jest przeznaczony do wału 35 mm, ma oprawę 117x117 mm i rozstaw otworów 92x92 mm.

Nie jest bezpośrednim zamiennikiem UCF206.

UCF206 a UCFL206

UCF206 ma kwadratową oprawę kołnierzową z czterema otworami montażowymi.

UCFL206 jest zespołem z oprawą kołnierzową owalną, mocowaną za pomocą dwóch otworów.

Pomimo zastosowania wkładów o tej samej nominalnej średnicy wału, zespoły różnią się geometrią montażową.

Nie są bezpośrednio zamienne bez sprawdzenia konstrukcji maszyny.

Dobór i zamienność UCF206 SNR

Przed zakupem należy sprawdzić:

1. Pełne oznaczenie UCF206.

2. Producenta SNR.

3. Średnicę wału 30 mm.

4. Kwadratowy kształt oprawy.

5. Wymiary zewnętrzne 108x108 mm.

6. Rozstaw otworów montażowych 83x83 mm.

7. Średnicę otworów montażowych 12 mm.

8. Grubość korpusu oprawy 31 mm.

9. Całkowitą wysokość od powierzchni montażowej 40,2 mm.

10. Wkład kulkowy UC206G2.

11. Mocowanie wału wkrętami ustalającymi.

12. Rodzaj uszczelnienia.

13. Wymagania dotyczące luzu wewnętrznego.

14. Obciążenia promieniowe i osiowe.

15. Prędkość obrotową.

16. Temperaturę pracy.

17. Warunki smarowania.

18. Wytrzymałość konstrukcji i śrub mocujących.

Czy UCF206 można zastąpić zespołem innego producenta?

Zespoły kołnierzowe oznaczane UCF206 są oferowane przez różnych producentów.

Jednak identyczne oznaczenie wielkości nie gwarantuje pełnej zgodności technicznej.

Należy porównać geometrię oprawy, rozstaw otworów, wysokość osi łożyska względem powierzchni montażowej, konstrukcję wkładu, uszczelnienie i parametry pracy.

Sama zgodność średnicy wału 30 mm nie wystarcza do potwierdzenia zamienności.

Zastosowanie UCF206 SNR

Zespoły łożyskowe UCF są przeznaczone do podpierania obracających się wałów w konstrukcjach wymagających kołnierzowego mocowania łożyska.

Typowe zastosowania tego rodzaju zespołów obejmują:

• Przenośniki przemysłowe.

• Urządzenia transportu materiałów.

• Maszyny produkcyjne.

• Mechanizmy z wałami podpartymi w oprawach kołnierzowych.

• Urządzenia wymagające czteropunktowego mocowania zespołu łożyskowego.

• Maszyny, w których przewidziano możliwość wymiany wkładu kulkowego.

Są to typowe zastosowania konstrukcji UCF, a nie potwierdzona lista konkretnych modeli maszyn fabrycznie wyposażonych w UCF206 SNR.

Przy doborze do konkretnej aplikacji należy uwzględnić warunki obciążenia, prędkość obrotową i wymagania montażowe.

Montaż i eksploatacja

Przygotowanie powierzchni montażowej

Powierzchnia, do której mocowana jest oprawa, powinna być czysta, płaska i odpowiednio sztywna.

Nierówności mogą powodować naprężenia w oprawie i pogarszać warunki pracy łożyska.

Montaż oprawy

Zespół należy przykręcić przez cztery otwory montażowe.

Otwory w oprawie mają średnicę 12 mm, a ich rozstaw wynosi 83x83 mm.

Śruby mocujące i ich moment dokręcania należy dobrać do konstrukcji maszyny.

Montaż na wale

Wał powinien mieć nominalną średnicę 30 mm.

Przed osadzeniem należy sprawdzić jego stan powierzchni oraz usunąć zadziory i zanieczyszczenia.

Wkręty ustalające wkładu należy dokręcić zgodnie z zaleceniem producenta, stosując moment 5,5 Nm.

Ustawienie wału

Sferyczne osadzenie wkładu umożliwia niewielką korektę ustawienia podczas montażu.

Nie należy wykorzystywać tej cechy do kompensowania poważnych błędów geometrii maszyny.

Smarowanie

Zespół wyposażono w przyłącze smarowniczki M6x1.

Smarowanie należy prowadzić zgodnie z zaleceniami producenta i rzeczywistymi warunkami pracy.

Nie należy stosować przypadkowego smaru bez sprawdzenia jego kompatybilności.

Kontrola eksploatacyjna

Podczas użytkowania należy kontrolować:

• Temperaturę łożyska.

• Hałas i drgania.

• Stan uszczelnień.

• Stabilność mocowania na wale.

• Dokręcenie śrub oprawy.

• Stan smarowania.

• Oznaki korozji lub uszkodzenia oprawy.

Przechowywanie

Zespół należy przechowywać w suchym, czystym miejscu, najlepiej w oryginalnym opakowaniu.

Należy chronić powierzchnie montażowe, uszczelnienia i wkład kulkowy przed wilgocią, pyłem i uszkodzeniami mechanicznymi.

FAQ - UCF206 SNR

Jakie wymiary ma UCF206 SNR?

Zespół jest przeznaczony do wału 30 mm. Kwadratowa oprawa ma wymiary 108x108 mm, a rozstaw otworów montażowych wynosi 83x83 mm. Średnica otworów to 12 mm, a całkowita wysokość od powierzchni montażowej wynosi 40,2 mm.

Co oznacza UCF206?

UC oznacza wkład kulkowy z mocowaniem na wkręty ustalające, F oznacza kwadratową oprawę kołnierzową, a 206 identyfikuje wielkość zespołu przeznaczonego do wału 30 mm.

Jakie łożysko znajduje się w UCF206 SNR?

W zespole zastosowano wkład kulkowy UC206G2 SNR o średnicy wewnętrznej 30 mm i zewnętrznej 62 mm.

Czy UCF206 zawiera oprawę i łożysko?

Tak. UCF206 to kompletny zespół zawierający żeliwną oprawę F206 oraz wkład kulkowy UC206G2.

Jak mocuje się UCF206 do maszyny?

Zespół mocuje się przez cztery otwory w kwadratowej oprawie. Rozstaw otworów wynosi 83x83 mm, a ich średnica 12 mm.

Jak mocuje się wał w UCF206?

Wał o średnicy 30 mm jest mocowany za pomocą wkrętów ustalających znajdujących się w pierścieniu wewnętrznym wkładu UC206G2. Zalecany moment dokręcania wynosi 5,5 Nm.

Jaką nośność ma UCF206 SNR?

Wkład UC206G2 ma podstawową nośność dynamiczną 19,5 kN i statyczną 11,2 kN. Wartości te nie określają maksymalnej dopuszczalnej nośności całego zespołu z oprawą i śrubami mocującymi.

Czy UCF206 i UCFL206 są zamienne?

Nie bez sprawdzenia wymiarów montażowych. UCF206 ma kwadratową oprawę z czterema otworami, natomiast UCFL206 ma oprawę owalną z dwoma otworami.

UCF206 SNR - najważniejsze informacje

UCF206 SNR to kompletny samonastawny zespół łożyskowy kołnierzowy do wału 30 mm, produkowany pod marką SNR grupy NTN. Składa się z żeliwnej oprawy F206 o wymiarach 108x108 mm i wkładu UC206G2 mocowanego wkrętami ustalającymi. Rozstaw czterech otworów wynosi 83x83 mm. Nośność dynamiczna wkładu to 19,5 kN, a statyczna 11,2 kN.
