Oring 90x3 MVQ/VMQ 70 ShA - O-ring silikonowy

Oring 90x3 MVQ/VMQ 70 ShA - O-ring silikonowy

Oring 90x3 MVQ/VMQ 70 ShA to pierścieniowe uszczelnienie techniczne wykonane z elastomeru silikonowego VMQ, określanego również jako MVQ. Ma średnicę wewnętrzną 90 mm, średnicę przekroju 3 mm i nominalną twardość 70 ShA w skali Shore A. Okrągły przekrój umożliwia uszczelnianie połączeń elementów maszyn i urządzeń po odpowiednim ściśnięciu O-ringu w rowku montażowym. Producent konkretnego wykonania nie został określony.

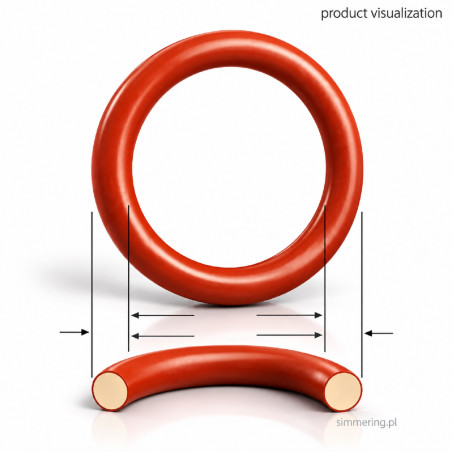

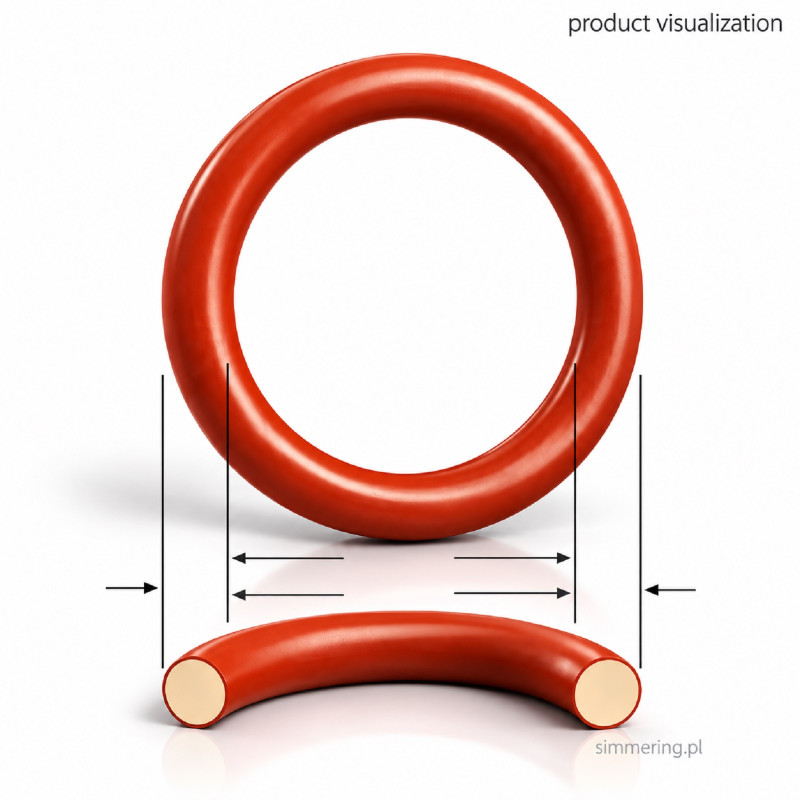

Dane techniczne O-ringu 90x3 MVQ/VMQ 70 ShA

Średnica zewnętrzna 96 mm jest wartością nominalną wynikającą z geometrii pierścienia: 90 mm + 2 x 3 mm. Nie uwzględnia tolerancji produkcyjnych.

Dokładne tolerancje wymiarowe, odporność chemiczna mieszanki, zakres temperatur, odkształcenie trwałe po ściskaniu oraz dopuszczalne ciśnienie wymagają potwierdzenia w dokumentacji konkretnego wyrobu.

Co oznacza Oring 90x3 MVQ/VMQ 70 ShA?

Oznaczenie produktu określa jego geometrię, materiał i nominalną twardość.

• 90 - średnica wewnętrzna pierścienia w milimetrach.

• 3 - średnica przekroju poprzecznego w milimetrach.

• MVQ/VMQ - oznaczenia kauczuku silikonowego.

• 70 - nominalna wartość twardości.

• ShA - skala Shore A stosowana do pomiaru twardości elastomerów.

W oznaczeniu 90x3 mm pierwsza liczba nie jest średnicą zewnętrzną.

O-ring ma średnicę wewnętrzną 90 mm i przekrój 3 mm, dlatego jego nominalna średnica zewnętrzna wynosi 96 mm.

VMQ a MVQ - czy to ten sam materiał?

VMQ to oznaczenie kauczuku silikonowego stosowane w klasyfikacji elastomerów.

MVQ jest spotykanym w handlu wariantem zapisu odnoszącym się do tego samego rodzaju materiału.

Oba oznaczenia mogą być używane do identyfikacji silikonowych O-ringów, jednak nie określają kompletnego składu mieszanki.

Dwa O-ringi oznaczone VMQ 70 ShA mogą różnić się dodatkami, systemem sieciowania, właściwościami mechanicznymi, odpornością chemiczną i dopuszczeniami.

Zgodność materiału i twardości nie oznacza automatycznie identycznych parametrów eksploatacyjnych.

Konstrukcja i zasada działania O-ringu 90x3

O-ring jest jednoczęściowym pierścieniem elastomerowym o kołowym przekroju.

Nie ma metalowego szkieletu, sprężyny dociskowej ani dodatkowych elementów uszczelniających.

Po umieszczeniu w odpowiednio zaprojektowanym rowku i dociśnięciu współpracujących powierzchni przekrój O-ringu ulega sprężystemu odkształceniu.

Powstający nacisk kontaktowy ogranicza przepływ medium przez szczelinę uszczelnianego połączenia.

Skuteczność uszczelnienia zależy między innymi od:

• Stopnia ściśnięcia przekroju.

• Wymiarów i geometrii rowka.

• Wypełnienia rowka przez elastomer.

• Chropowatości powierzchni współpracujących.

• Ciśnienia i rodzaju medium.

• Temperatury pracy.

• Odkształcenia trwałego materiału.

• Wielkości szczeliny, w którą elastomer może zostać wypchnięty.

Nie należy dobierać O-ringu wyłącznie na podstawie średnicy wewnętrznej.

Równie ważna jest średnica przekroju oraz zgodność wymiarów z gniazdem uszczelniającym.

Silikon VMQ 70 ShA - właściwości materiału

Kauczuk silikonowy VMQ jest elastomerem wykorzystywanym w uszczelnieniach technicznych, szczególnie gdy istotna jest elastyczność w szerokim zakresie temperatur.

Odporność na temperaturę

Silikonowe elastomery VMQ są znane z zachowywania elastyczności w niskich temperaturach i odporności na podwyższone temperatury w porównaniu z wieloma standardowymi mieszankami gumowymi.

Dokładny zakres temperatur zależy jednak od receptury konkretnej mieszanki, czasu ekspozycji, medium i warunków mechanicznych.

Bez karty materiałowej nie należy przypisywać temu produktowi określonej minimalnej ani maksymalnej temperatury roboczej.

Elastyczność i odkształcenie

O-ring silikonowy działa dzięki sprężystemu odkształceniu przekroju.

Materiał musi zachować wystarczającą zdolność powrotu do pierwotnego kształtu, aby utrzymać nacisk uszczelniający.

Przy długotrwałym ściskaniu istotnym parametrem jest odkształcenie trwałe po ściskaniu, określane jako compression set.

Jego wartość zależy od konkretnej mieszanki i warunków badania.

Odporność chemiczna

Silikon VMQ może wykazywać przydatność w kontakcie z wybranymi mediami, ale nie jest materiałem uniwersalnym.

Jego zastosowanie należy każdorazowo sprawdzić pod kątem:

• Rodzaju cieczy lub gazu.

• Stężenia substancji chemicznych.

• Temperatury.

• Czasu kontaktu.

• Ciśnienia.

• Wymaganego okresu eksploatacji.

W szczególności nie należy zakładać pełnej odporności silikonu na paliwa, oleje mineralne, rozpuszczalniki i agresywne substancje chemiczne.

Odporność mechaniczna

VMQ może mieć mniejszą odporność na rozdzieranie, ścieranie i uszkodzenia mechaniczne niż elastomery przeznaczone do intensywnej pracy dynamicznej.

Z tego względu O-ringi silikonowe wymagają szczególnej ostrożności podczas montażu oraz przy doborze do ruchomych elementów maszyn.

Twardość 70 ShA - znaczenie techniczne

Twardość 70 Shore A określa opór materiału wobec miejscowego wgniatania podczas pomiaru według odpowiedniej metody badawczej.

Jest to jedna z podstawowych cech identyfikacyjnych elastomeru.

Twardość wpływa między innymi na:

• Odkształcanie przekroju podczas montażu.

• Nacisk kontaktowy w rowku.

• Zachowanie materiału pod obciążeniem.

• Podatność na wciskanie w szczeliny.

• Siły wymagane do uzyskania odpowiedniego ściśnięcia.

Twardość 70 ShA nie jest równoznaczna z dopuszczalnym ciśnieniem pracy.

Dopuszczalne ciśnienie zależy również od konstrukcji rowka, wielkości szczeliny, temperatury, medium i właściwości mechanicznych konkretnej mieszanki.

Oring VMQ 70 ShA a NBR, FKM i EPDM

Wszystkie te materiały mogą występować jako O-ringi o wymiarach 90x3 mm i twardości nominalnej 70 ShA.

Nie oznacza to jednak ich wzajemnej zamienności.

O-ring silikonowy VMQ 90x3 mm nie powinien być zastępowany pierścieniem NBR, FKM lub EPDM bez sprawdzenia medium i warunków pracy.

Alternatywne oznaczenia i numery referencyjne

Naturalne warianty zapisu produktu:

• Oring 90x3 MVQ 70 ShA

• Oring 90x3 VMQ 70 ShA

• O-ring 90x3 silikonowy

• O-ring silikonowy 90x3 mm

• Oring silikonowy 90x3 70 Shore A

• O-ring VMQ 90x3 mm 70 ShA

• Pierścień uszczelniający silikonowy 90x3 mm

• Uszczelka oringowa MVQ 90x3 mm

Powyższe nazwy odnoszą się do tego samego nominalnego rozmiaru, rodzaju materiału i twardości.

Nie są numerami OEM ani potwierdzeniem zgodności z konkretną maszyną.

Dobór O-ringu 90x3 MVQ/VMQ 70 ShA

Przed zakupem należy sprawdzić:

• Średnicę wewnętrzną 90 mm.

• Średnicę przekroju 3 mm.

• Materiał VMQ / MVQ.

• Twardość 70 ShA.

• Wymiary i tolerancje rowka.

• Stopień ściśnięcia O-ringu.

• Wymagane rozciągnięcie podczas montażu.

• Rodzaj uszczelnianego medium.

• Temperaturę i ciśnienie pracy.

• Charakter pracy: statyczny lub dynamiczny.

• Chropowatość powierzchni.

• Wielkość szczeliny montażowej.

• Wymagania dotyczące odporności chemicznej i trwałości.

Jak dobrać rowek do O-ringu 90x3?

Wymiary rowka nie powinny być przyjmowane jako równe wymiarom samego O-ringu.

Przekrój 3 mm musi zostać odpowiednio ściśnięty, aby wytworzyć wymagany nacisk uszczelniający.

Jednocześnie rowek powinien zapewniać przestrzeń na odkształcenie i ewentualne pęcznienie elastomeru.

Wymiary rowka należy dobrać według właściwych wytycznych konstrukcyjnych, uwzględniając kierunek działania ciśnienia i charakter uszczelnienia.

Czy średnica zewnętrzna wynosi 96 mm?

Tak, nominalna średnica zewnętrzna O-ringu 90x3 mm wynosi 96 mm.

Wynika to z sumy średnicy wewnętrznej 90 mm oraz dwóch średnic przekroju po 3 mm.

Jest to wymiar geometryczny pierścienia w stanie swobodnym, przed montażem i bez odkształcenia.

Typowe zastosowania O-ringów silikonowych

O-ringi VMQ mogą być stosowane w odpowiednio zaprojektowanych połączeniach statycznych, w których wymagane są właściwości elastomeru silikonowego.

Typowe zastosowania tego rodzaju uszczelnień obejmują:

• Połączenia pokryw i obudów.

• Statyczne uszczelnienia elementów urządzeń.

• Mechanizmy wymagające elastycznych pierścieni uszczelniających.

• Urządzenia pracujące w warunkach temperaturowych odpowiednich dla zastosowanej mieszanki.

• Połączenia wymagające uszczelnienia gazów lub cieczy kompatybilnych z VMQ.

Są to ogólne zastosowania wynikające z konstrukcji O-ringu i właściwości materiału.

Nie stanowią potwierdzenia zgodności konkretnego wyrobu z urządzeniami medycznymi, instalacjami spożywczymi, wodą pitną ani wymaganiami określonych branż.

Do takich zastosowań mogą być wymagane odpowiednie dopuszczenia materiałowe.

Montaż i eksploatacja O-ringu silikonowego 90x3

Przygotowanie powierzchni

Przed montażem należy oczyścić rowek oraz powierzchnie współpracujące. Trzeba usunąć zadziory, ostre krawędzie i zanieczyszczenia mogące uszkodzić silikon.

Montaż pierścienia

O-ring powinien być układany równomiernie, bez skręcania i nadmiernego rozciągania.

Podczas montażu należy:

• Unikać przeciągania pierścienia po ostrych krawędziach.

• Nie stosować narzędzi mogących przeciąć elastomer.

• Sprawdzić prawidłowe ułożenie przekroju w rowku.

• Stosować wyłącznie środki montażowe kompatybilne z silikonem i uszczelnianym medium.

• Zapobiegać nadmiernemu ściśnięciu i wypychaniu pierścienia poza rowek.

Eksploatacja

Stan uszczelnienia należy kontrolować w ramach przeglądów urządzenia.

Objawy wskazujące na konieczność wymiany to pęknięcia, rozdarcia, trwałe spłaszczenie przekroju, nadmierne pęcznienie lub utrata elastyczności.

Przechowywanie

O-ringi silikonowe należy przechowywać w czystym, suchym miejscu, bez naprężeń i trwałego odkształcania. Należy chronić je przed zabrudzeniem, uszkodzeniami mechanicznymi i nieodpowiednimi warunkami przechowywania.

FAQ - najczęściej zadawane pytania

1. Jakie wymiary ma Oring 90x3 MVQ/VMQ 70 ShA?

Średnica wewnętrzna wynosi 90 mm, średnica przekroju 3 mm, a nominalna średnica zewnętrzna 96 mm.

2. Co oznacza VMQ lub MVQ?

Są to oznaczenia kauczuku silikonowego. VMQ jest standardowym oznaczeniem materiałowym, natomiast MVQ występuje również w nazewnictwie handlowym.

3. Co oznacza twardość 70 ShA?

Oznacza nominalną twardość elastomeru 70 w skali Shore A. Parametr opisuje opór materiału podczas pomiaru wgniatania, ale sam nie określa dopuszczalnego ciśnienia pracy.

4. Czy O-ring silikonowy 90x3 jest odporny na wysoką temperaturę?

Silikon VMQ jest materiałem stosowanym w uszczelnieniach pracujących w szerokim zakresie temperatur. Dokładne granice temperatury należy jednak potwierdzić dla konkretnej mieszanki.

5. Czy Oring 90x3 VMQ można zastąpić pierścieniem NBR?

Nie zawsze. Mimo identycznych wymiarów materiały różnią się odpornością chemiczną, temperaturową i właściwościami mechanicznymi. Zamiana wymaga sprawdzenia warunków pracy.

6. Czy O-ring silikonowy nadaje się do kontaktu z żywnością?

Sam materiał VMQ nie potwierdza dopuszczenia do kontaktu z żywnością. Konieczna jest dokumentacja potwierdzająca zgodność konkretnej mieszanki i gotowego wyrobu z odpowiednimi wymaganiami.

7. Czy Oring 90x3 MVQ nadaje się do uszczelnień dynamicznych?

Możliwość zastosowania zależy od konstrukcji węzła, prędkości ruchu, smarowania i właściwości mieszanki. Ze względu na ograniczoną odporność mechaniczną silikonu nie należy automatycznie dobierać tego O-ringu do pracy dynamicznej.

8. Czy wymiar 90x3 oznacza średnicę zewnętrzną 90 mm?

Nie. Pierwsza wartość oznacza średnicę wewnętrzną, a druga średnicę przekroju. Nominalna średnica zewnętrzna wynosi 96 mm.

Oring 90x3 MVQ/VMQ 70 ShA - najważniejsze informacje

Oring 90x3 MVQ/VMQ 70 ShA to silikonowy pierścień uszczelniający o średnicy wewnętrznej 90 mm, przekroju 3 mm i nominalnej twardości 70 Shore A. Jego średnica zewnętrzna wynosi 96 mm. Przeznaczony jest do uszczelniania odpowiednio zaprojektowanych połączeń, szczególnie statycznych. Dobór wymaga sprawdzenia kompatybilności materiałowej, temperatury, ciśnienia i wymiarów rowka. Producent nie został określony.

O-ring silikonowy 90x3 MVQ/VMQ 70 ShA znajduje się w ofercie specjalistycznego sklepu simmering.pl, prowadzonego przez TG Ersatzteile Polska Sp. z o.o. Firma posiada magazyn w Lublinie i obsługuje klientów przemysłowych, działy utrzymania ruchu, konstruktorów oraz zaopatrzenie techniczne, realizując wysyłki na terenie Polski i do krajów UE.
