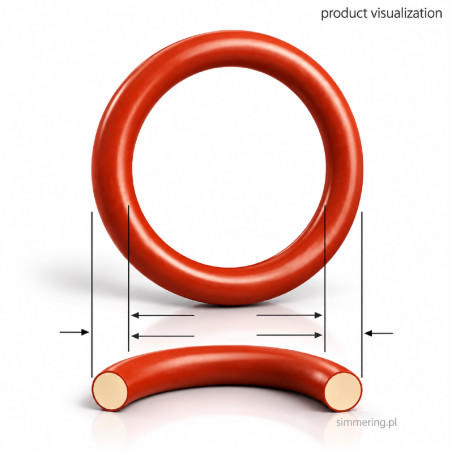

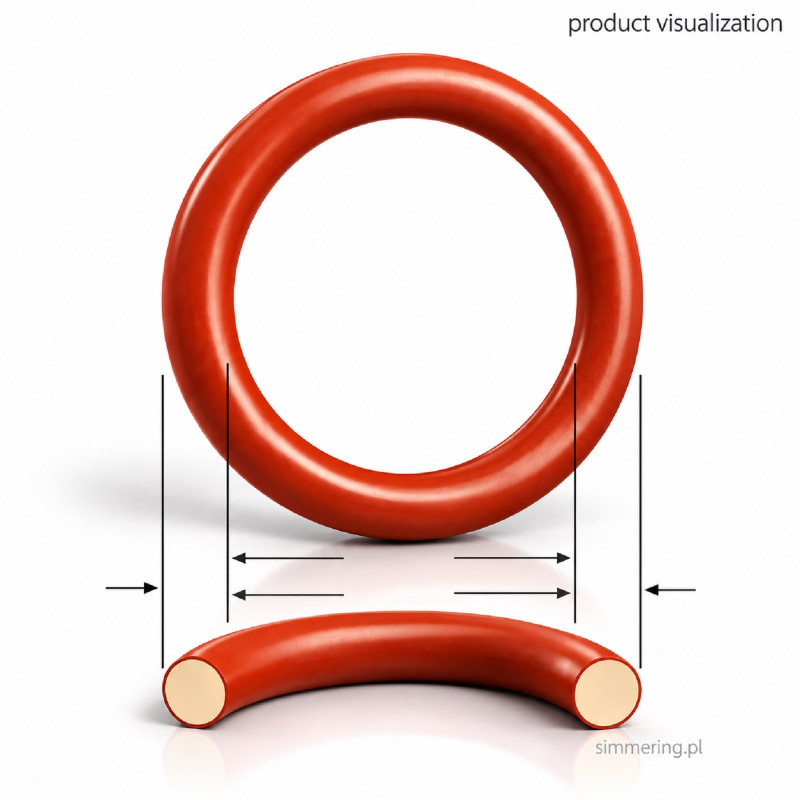

Oring 80x3 MVQ/VMQ 70 ShA - Silikonowy O-ring

Oring 80x3 MVQ/VMQ 70 ShA - Silikonowy O-ring uszczelniający

Oring 80x3 MVQ/VMQ 70 ShA to pierścieniowe uszczelnienie techniczne wykonane z kauczuku silikonowego VMQ, określanego również jako MVQ. O-ring ma średnicę wewnętrzną 80 mm, średnicę przekroju 3 mm i nominalną twardość 70 Shore A. Jego nominalna średnica zewnętrzna wynosi 86 mm. Jednoczęściowa konstrukcja o przekroju kołowym umożliwia uszczelnianie odpowiednio zaprojektowanych połączeń, przede wszystkim statycznych. Producent konkretnego wyrobu nie został określony.

Dane techniczne O-ringu 80x3 MVQ/VMQ 70 ShA

Nominalna średnica zewnętrzna 86 mm wynika z geometrii pierścienia: średnicy wewnętrznej 80 mm oraz dwóch przekrojów po 3 mm.

Wartość ta nie uwzględnia tolerancji produkcyjnych.

Dokładne tolerancje wymiarowe, zakres temperatur, odporność chemiczna, wytrzymałość mechaniczna i odkształcenie trwałe po ściskaniu zależą od konkretnej mieszanki silikonowej. Bez dokumentacji materiałowej nie należy przypisywać temu produktowi niepotwierdzonych parametrów eksploatacyjnych.

Co oznacza Oring 80x3 MVQ/VMQ 70 ShA?

Oznaczenie zawiera informacje o wymiarach, rodzaju elastomeru i jego nominalnej twardości.

• 80 - średnica wewnętrzna O-ringu wynosząca 80 mm.

• 3 - średnica przekroju poprzecznego wynosząca 3 mm.

• VMQ - oznaczenie kauczuku silikonowego.

• MVQ - alternatywny zapis spotykany w handlu uszczelnieniami silikonowymi.

• 70 - nominalna wartość twardości elastomeru.

• ShA - skala Shore A stosowana do pomiaru twardości gumy.

Wymiar 80x3 mm nie oznacza średnicy zewnętrznej 80 mm.

Pierścień ma otwór o średnicy nominalnej 80 mm oraz przekrój 3 mm, dlatego jego nominalna średnica zewnętrzna wynosi 86 mm.

VMQ a MVQ - czy to ten sam materiał?

VMQ to standardowe oznaczenie kauczuku silikonowego stosowanego do produkcji uszczelnień elastomerowych.

MVQ jest alternatywnym zapisem występującym w katalogach i ofertach handlowych.

Oba oznaczenia odnoszą się do silikonowej grupy materiałowej, ale nie definiują kompletnego składu mieszanki.

O-ringi VMQ o identycznych wymiarach i twardości mogą różnić się odpornością chemiczną, właściwościami mechanicznymi, zachowaniem w podwyższonych temperaturach oraz dopuszczeniami.

Jednakowe wymiary, materiał i twardość nominalna nie gwarantują pełnej zamienności dwóch uszczelnień.

Konstrukcja i zasada działania O-ringu 80x3

Oring 80x3 MVQ/VMQ 70 ShA jest jednoczęściowym pierścieniem elastomerowym o przekroju kołowym.

Nie posiada metalowego szkieletu, sprężyny ani dodatkowych elementów uszczelniających.

Po umieszczeniu w prawidłowo dobranym rowku jego przekrój zostaje ściśnięty pomiędzy współpracującymi powierzchniami.

Sprężyste odkształcenie elastomeru wytwarza nacisk kontaktowy, który ogranicza przepływ medium przez uszczelniane połączenie.

Skuteczność uszczelnienia zależy od:

• Wymiarów i geometrii rowka.

• Stopnia ściśnięcia przekroju.

• Wypełnienia rowka.

• Chropowatości powierzchni.

• Ciśnienia roboczego.

• Temperatury.

• Kompatybilności chemicznej materiału.

• Odkształcenia trwałego po ściskaniu.

• Wielkości szczeliny montażowej.

• Statycznego lub dynamicznego charakteru pracy.

Znaczenie przekroju 3 mm

Średnica przekroju 3 mm jest jednym z podstawowych parametrów doboru uszczelnienia.

Wpływa na głębokość rowka, nacisk uszczelniający i możliwość prawidłowego odkształcenia pierścienia.

O-ring 80x3 mm nie jest automatycznie zamienny z pierścieniem 80x2.5 mm lub 80x3.5 mm.

Pomimo identycznej średnicy wewnętrznej wymagają one innych warunków zabudowy.

Silikon VMQ 70 ShA - właściwości materiału

Elastyczność w szerokim zakresie temperatur

Kauczuk silikonowy VMQ jest stosowany w uszczelnieniach wymagających zachowania elastyczności zarówno w niskich, jak i podwyższonych temperaturach.

W porównaniu z wieloma standardowymi elastomerami wykazuje korzystne właściwości temperaturowe.

Dokładny zakres temperatur roboczych zależy jednak od receptury mieszanki, czasu ekspozycji, medium i warunków mechanicznych.

Bez karty materiałowej nie należy określać minimalnej ani maksymalnej temperatury pracy tego konkretnego O-ringu.

Twardość 70 Shore A

Nominalna twardość 70 ShA opisuje opór elastomeru wobec miejscowego wgniatania.

Parametr ten wpływa na:

• Odkształcanie przekroju podczas montażu.

• Nacisk kontaktowy.

• Zachowanie uszczelnienia pod obciążeniem.

• Podatność na wciskanie elastomeru w szczelinę.

• Siły montażowe.

Twardość 70 Shore A nie określa samodzielnie dopuszczalnego ciśnienia roboczego.

Ciśnienie zależy również od konstrukcji rowka, wielkości szczeliny, temperatury oraz właściwości konkretnej mieszanki.

Odporność chemiczna

VMQ nie jest materiałem uniwersalnie odpornym na wszystkie substancje.

Przed zastosowaniem należy sprawdzić jego kompatybilność z medium, szczególnie w przypadku:

• Olejów mineralnych.

• Paliw.

• Rozpuszczalników.

• Cieczy technologicznych.

• Substancji chemicznych.

• Gazów procesowych.

Odporność chemiczna zależy także od stężenia, temperatury i czasu kontaktu.

Nie należy zakładać pełnej odporności silikonu na każde medium przemysłowe.

Odporność mechaniczna

Silikon może wykazywać niższą odporność na rozdzieranie i ścieranie niż elastomery przeznaczone do intensywnej pracy dynamicznej.

Dlatego O-ring 80x3 VMQ wymaga ostrożnego montażu i odpowiedniego doboru do warunków eksploatacji.

Należy unikać skręcania, przeciągania przez ostre krawędzie i nadmiernego rozciągania pierścienia.

Oring 80x3 VMQ a NBR, FKM i EPDM

O-ringi z wymienionych materiałów mogą mieć jednakowe wymiary 80x3 mm i nominalną twardość 70 ShA.

Nie oznacza to jednak ich pełnej zamienności.

Dobór materiału uszczelnienia powinien wynikać z rodzaju medium, temperatury, ciśnienia i charakteru pracy urządzenia.

Alternatywne oznaczenia i numery referencyjne

Produkt może być wyszukiwany pod następującymi nazwami:

• Oring 80x3 MVQ 70 ShA

• Oring 80x3 VMQ 70 ShA

• O-ring silikonowy 80x3 mm

• Oring silikonowy 80x3 70 Shore A

• O-ring VMQ 80x3 mm

• O-ring MVQ 80x3 70 ShA

• Pierścień uszczelniający silikonowy 80x3

• Uszczelka oringowa 80x3 mm silikonowa

• O-ring 80 mm średnica wewnętrzna, przekrój 3 mm

Są to alternatywne zapisy handlowe tego samego nominalnego rozmiaru i rodzaju materiału.

Nie stanowią potwierdzonych numerów OEM ani oznaczeń konkretnego producenta.

Dobór i zamienność O-ringu 80x3 MVQ/VMQ 70 ShA

Przed zakupem należy sprawdzić:

• Średnicę wewnętrzną 80 mm.

• Średnicę przekroju 3 mm.

• Nominalną średnicę zewnętrzną 86 mm.

• Materiał VMQ / MVQ.

• Twardość 70 ShA.

• Wymiary i tolerancje rowka.

• Stopień ściśnięcia przekroju.

• Rozciągnięcie podczas montażu.

• Rodzaj uszczelnianego medium.

• Temperaturę pracy.

• Ciśnienie robocze.

• Warunki statyczne lub dynamiczne.

• Chropowatość powierzchni.

• Wielkość szczeliny montażowej.

• Wymagania dotyczące trwałości.

Jak dobrać rowek do O-ringu 80x3?

Rowek musi zapewniać odpowiednie ściśnięcie przekroju 3 mm oraz przestrzeń na odkształcenie elastomeru.

Nie należy zakładać, że głębokość rowka powinna wynosić dokładnie 3 mm.

Zbyt małe ściśnięcie może powodować nieszczelność, a nadmierne przyspieszać trwałe odkształcenie materiału.

Wymiary rowka należy dobrać zgodnie z zasadami projektowania uszczelnień O-ringowych, uwzględniając rodzaj połączenia, ciśnienie i właściwości elastomeru.

Czy średnica zewnętrzna wynosi 86 mm?

Tak. Nominalna średnica zewnętrzna O-ringu 80x3 mm wynosi 86 mm.

Wynika to z sumy średnicy wewnętrznej 80 mm i dwóch przekrojów po 3 mm.

Jest to wymiar geometryczny pierścienia w stanie swobodnym, przed montażem.

Typowe zastosowania silikonowych O-ringów 80x3

O-ringi silikonowe o średnicy wewnętrznej 80 mm mogą być stosowane w odpowiednio zaprojektowanych połączeniach uszczelniających.

Typowe zastosowania tego rodzaju uszczelnień obejmują:

• Statyczne połączenia pokryw i obudów.

• Uszczelnienia elementów urządzeń przemysłowych.

• Połączenia kołnierzowe z odpowiednim rowkiem O-ringowym.

• Zespoły techniczne wymagające elastycznego uszczelnienia.

• Mechanizmy pracujące w warunkach odpowiednich dla mieszanki silikonowej.

• Statyczne połączenia uszczelniające kompatybilne ciecze lub gazy.

Są to ogólne zastosowania wynikające z konstrukcji O-ringu i właściwości materiału, a nie potwierdzone zastosowania OEM konkretnego produktu.

Samo oznaczenie VMQ nie potwierdza dopuszczenia do kontaktu z żywnością, wodą pitną ani do zastosowań medycznych.

Takie zastosowania wymagają odpowiedniej dokumentacji materiałowej.

Montaż i eksploatacja

Przygotowanie powierzchni

Przed montażem należy oczyścić rowek i powierzchnie współpracujące.

Trzeba usunąć zadziory, ostre krawędzie, zanieczyszczenia i pozostałości wcześniejszych uszczelnień.

Montaż O-ringu

Podczas instalacji należy:

• Układać pierścień równomiernie w rowku.

• Unikać skręcania elastomeru.

• Nie rozciągać O-ringu bardziej, niż wymaga tego montaż.

• Nie używać ostrych narzędzi.

• Stosować wyłącznie środki montażowe kompatybilne z silikonem i medium.

• Sprawdzić, czy pierścień nie został przycięty podczas łączenia elementów.

Kontrola eksploatacyjna

Podczas przeglądów należy zwracać uwagę na pęknięcia, rozdarcia, trwałe spłaszczenie przekroju, nadmierne pęcznienie oraz utratę elastyczności.

Uszkodzony O-ring należy wymienić.

Przechowywanie

O-ringi silikonowe należy przechowywać w czystym, suchym miejscu, bez trwałego ściskania lub nadmiernego rozciągania.

Powinny być chronione przed zanieczyszczeniami i uszkodzeniami mechanicznymi.

FAQ - najczęściej zadawane pytania

1. Jakie wymiary ma Oring 80x3 MVQ/VMQ 70 ShA?

Średnica wewnętrzna wynosi 80 mm, średnica przekroju 3 mm, a nominalna średnica zewnętrzna 86 mm.

2. Co oznacza VMQ lub MVQ?

VMQ jest oznaczeniem kauczuku silikonowego. MVQ to alternatywny zapis spotykany w handlu uszczelnieniami.

3. Co oznacza twardość 70 ShA?

Oznacza nominalną twardość elastomeru wynoszącą 70 w skali Shore A. Parametr opisuje odporność materiału na wgniatanie, ale nie określa samodzielnie dopuszczalnego ciśnienia pracy.

4. Czy silikonowy O-ring 80x3 jest odporny na wysoką temperaturę?

Silikon VMQ jest stosowany w uszczelnieniach wymagających elastyczności w szerokim zakresie temperatur. Dokładne granice pracy zależą od konkretnej mieszanki i warunków eksploatacji.

5. Czy Oring 80x3 VMQ można zastąpić O-ringiem NBR?

Nie zawsze. Materiały różnią się odpornością chemiczną, temperaturową i właściwościami mechanicznymi. Przed zamianą należy sprawdzić wymagania urządzenia.

6. Czy O-ring silikonowy 80x3 nadaje się do kontaktu z żywnością?

Nie można tego potwierdzić na podstawie samego oznaczenia VMQ. Wymagana jest dokumentacja dla konkretnej mieszanki i gotowego wyrobu.

7. Czy Oring 80x3 MVQ nadaje się do pracy dynamicznej?

Zależy to od konstrukcji uszczelnienia, rodzaju ruchu, smarowania i właściwości materiału. Silikon może mieć ograniczoną odporność na ścieranie, dlatego zastosowania dynamiczne wymagają szczegółowej weryfikacji.

8. Czy O-ring 80x3 ma średnicę zewnętrzną 80 mm?

Nie. Wartość 80 mm oznacza średnicę wewnętrzną. Nominalna średnica zewnętrzna wynosi 86 mm.

Oring 80x3 MVQ/VMQ 70 ShA - najważniejsze informacje

Oring 80x3 MVQ/VMQ 70 ShA to silikonowy pierścień uszczelniający o średnicy wewnętrznej 80 mm, przekroju 3 mm i nominalnej twardości 70 Shore A. Jego średnica zewnętrzna wynosi 86 mm. Jednoczęściowa konstrukcja elastomerowa służy przede wszystkim do uszczelniania połączeń statycznych. Dobór wymaga sprawdzenia kompatybilności chemicznej, temperatury, ciśnienia oraz geometrii rowka.
