Oring 12,42x1,78 mm NBR 90 ShA

Oring 12,42x1,78 mm NBR 90 ShA

Oring 12,42x1,78 mm NBR 90 ShA to techniczny pierścień uszczelniający wykonany z kauczuku nitrylowego NBR o podwyższonej twardości nominalnej 90 Shore A. Ma średnicę wewnętrzną 12,42 mm i przekrój 1,78 mm. Twardsza mieszanka 90 ShA jest stosowana w odpowiednio zaprojektowanych węzłach uszczelniających, w których wymagana jest większa odporność elastomeru na odkształcenie niż w przypadku popularnych O-ringów 70 ShA.

Oring NBR 12,42x1,78 mm 90 ShA - dane techniczne

Nominalna średnica zewnętrzna wynika z wymiarów:

12,42 + 2 x 1,78 = 15,98 mm

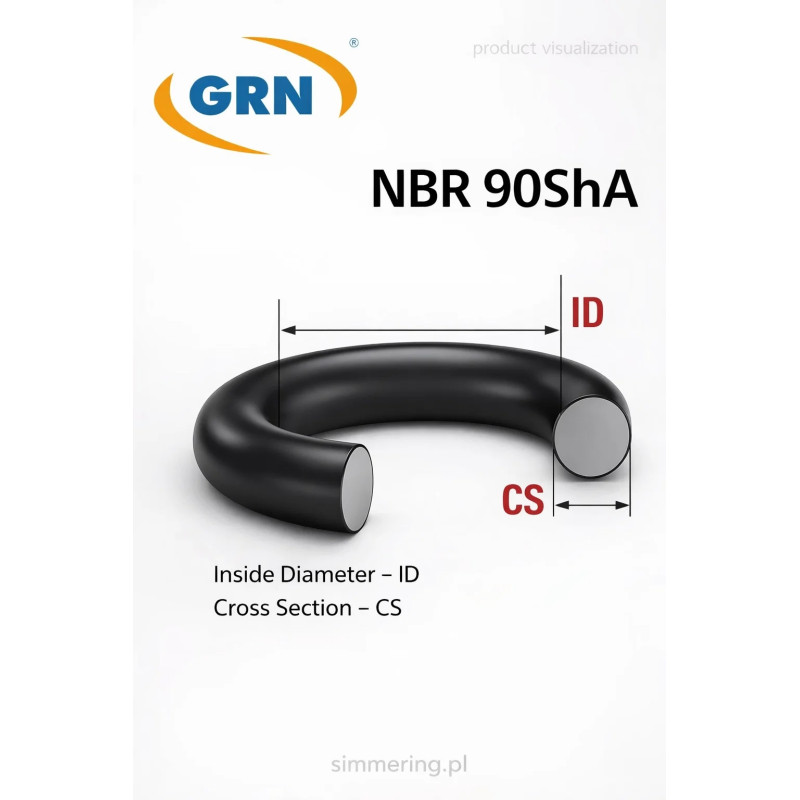

Co oznacza wymiar O-ringa 12,42x1,78 mm?

Standardowy zapis wymiaru O-ringa określa jego średnicę wewnętrzną oraz średnicę przekroju.

Dla tego produktu:

12,42 mm - średnica wewnętrzna ID

1,78 mm - średnica przekroju CS

Nominalna średnica zewnętrzna wynosi około:

15,98 mm

Przy doborze O-ringa należy sprawdzić oba podstawowe wymiary. Pierścień o średnicy wewnętrznej 12,42 mm, ale innym przekroju nie jest automatycznie zamienny z O-ringiem 12,42x1,78 mm.

NBR - kauczuk nitrylowy

O-ring wykonany jest z NBR, czyli kauczuku butadienowo-akrylonitrylowego, określanego również jako kauczuk nitrylowy.

NBR należy do najczęściej wykorzystywanych elastomerów w technice uszczelnień. Jest szeroko stosowany w odpowiednio dobranych aplikacjach związanych z wieloma olejami, smarami oraz mediami technicznymi.

O-ringi NBR spotykane są między innymi w:

hydraulice

pneumatyce

maszynach przemysłowych

pompach

zaworach

siłownikach

armaturze technicznej

układach smarowania

motoryzacji

produkcji maszyn

utrzymaniu ruchu

serwisach technicznych

Odporność chemiczna i temperaturowa zależy jednak od konkretnej mieszanki NBR. Samo oznaczenie NBR 90 ShA nie określa wszystkich parametrów eksploatacyjnych produktu.

NBR 90 ShA - co oznacza twardość 90 Shore A?

Nominalna twardość tego O-ringa wynosi 90 ShA.

W porównaniu z bardzo popularnym NBR 70 ShA jest to wyraźnie twardszy elastomer.

Wyższa twardość oznacza między innymi mniejszą podatność materiału na odkształcenie pod wpływem obciążenia. Może to być korzystne w odpowiednio zaprojektowanych aplikacjach wymagających twardszego elementu uszczelniającego.

Nie oznacza to jednak, że O-ring 90 ShA jest zawsze lepszy od 70 ShA.

Twardość musi odpowiadać konstrukcji konkretnego węzła uszczelniającego.

Oring NBR 70 ShA a NBR 90 ShA

O-ringi o identycznych wymiarach 12,42x1,78 mm, ale twardości 70 ShA i 90 ShA nie powinny być traktowane jako automatycznie zamienne.

NBR 70 ShA jest bardziej podatny na odkształcenie i stanowi jedną z najczęściej stosowanych klas twardości w standardowych uszczelnieniach technicznych.

NBR 90 ShA jest znacznie twardszy i mniej podatny na deformację.

W określonych konstrukcjach wyższa twardość może pomagać ograniczać ryzyko wciskania elastomeru w szczelinę, ale rzeczywista odporność na ekstruzję zależy również od ciśnienia, wielkości szczeliny, temperatury, geometrii rowka i zastosowania pierścieni podporowych.

Dlatego nie należy zastępować wersji 70 ShA wersją 90 ShA lub odwrotnie bez sprawdzenia wymagań konstrukcyjnych urządzenia.

O-ring 12,42x1,78 NBR 90 - zastosowanie

O-ring może być stosowany jako element uszczelniający w odpowiednio zaprojektowanych połączeniach technicznych.

Typowe obszary zastosowania O-ringów obejmują:

układy hydrauliczne

układy pneumatyczne

maszyny i urządzenia przemysłowe

pompy i zawory

siłowniki

rozdzielacze

armaturę

złącza techniczne

elementy maszyn

układy smarowania

produkcję i montaż przemysłowy

utrzymanie ruchu

O przydatności O-ringa do konkretnego zastosowania decyduje nie tylko wymiar i twardość, ale również medium, temperatura, ciśnienie, rodzaj ruchu oraz geometria rowka.

O-ring NBR 90 ShA do hydrauliki

Twardsze O-ringi NBR mogą być stosowane w odpowiednio zaprojektowanych układach hydraulicznych.

Przy wyższych obciążeniach ciśnieniowych istotnym zjawiskiem jest ekstruzja, czyli wciskanie materiału O-ringa w szczelinę pomiędzy współpracującymi elementami.

Wyższa twardość elastomeru może ograniczać jego podatność na takie odkształcenie, ale nie można na tej podstawie przypisać temu O-ringowi uniwersalnego dopuszczalnego ciśnienia roboczego.

Maksymalne ciśnienie zależy między innymi od:

wielkości szczeliny montażowej

geometrii rowka

temperatury

medium

rodzaju ruchu

materiałów współpracujących

zastosowania pierścieni podporowych

Dlatego dla produktu nie należy podawać konkretnego maksymalnego ciśnienia bez danych dla całego węzła uszczelniającego.

Dlaczego przekrój 1,78 mm jest ważny?

Przekrój 1,78 mm jest jednym z dwóch podstawowych wymiarów identyfikujących ten O-ring.

Pierścień działa poprzez kontrolowane ściśnięcie elastomeru w odpowiednio zaprojektowanym rowku.

Zmiana przekroju wpływa na stopień wypełnienia i ściśnięcia uszczelnienia.

Dlatego O-ring:

12,42x1,78 mm

nie powinien być automatycznie zastępowany pierścieniem:

12,42x2 mm

12,42x1,5 mm

lub innym zbliżonym wymiarem.

Podobny wymiar nie oznacza prawidłowej zamienności.

Średnica zewnętrzna O-ringa 12,42x1,78 mm

Nominalną średnicę zewnętrzną można obliczyć według wzoru:

OD = ID + 2 x CS

Dla tego O-ringa:

ID = 12,42 mm

CS = 1,78 mm

czyli:

OD = 12,42 + 2 x 1,78 = 15,98 mm

Nominalna średnica zewnętrzna wynosi więc około 15,98 mm.

Podstawowym sposobem identyfikacji O-ringa pozostaje jednak zapis średnicy wewnętrznej i przekroju: 12,42x1,78 mm.

Jak dobrać Oring NBR 12,42x1,78 mm 90 ShA?

Przed zastosowaniem należy sprawdzić:

• średnicę wewnętrzną 12,42 mm,
• przekrój 1,78 mm,
• materiał NBR,
• wymaganą twardość 90 ShA,
• wymiary i geometrię rowka,
• wymagany stopień ściśnięcia,
• rodzaj medium roboczego,
• temperaturę pracy,
• ciśnienie,
• wielkość szczeliny,
• charakter pracy statycznej lub dynamicznej,
• wymagania producenta urządzenia.

Jeżeli O-ring ma zastąpić wcześniej zamontowany element, najlepszym punktem odniesienia jest dokumentacja techniczna urządzenia.

Pomiar starego O-ringa może być niedokładny z powodu zużycia, rozciągnięcia lub trwałego odkształcenia elastomeru.

Czy NBR jest odporny na oleje i smary?

NBR jest szeroko stosowany w uszczelnieniach współpracujących z wieloma olejami i smarami technicznymi.

Nie oznacza to jednak uniwersalnej odporności na każdy olej, paliwo, rozpuszczalnik lub inną substancję chemiczną.

Kompatybilność zależy od konkretnej mieszanki NBR, składu medium, temperatury i czasu kontaktu.

W przypadku nietypowego lub agresywnego medium materiał uszczelnienia należy dobierać na podstawie danych dotyczących odporności chemicznej konkretnej mieszanki.

Zastosowania przemysłowe i B2B

O-ring NBR 12,42x1,78 mm 90 ShA jest przeznaczony do profesjonalnego wykorzystania w odpowiednio dobranych węzłach uszczelniających.

Produkt może być wykorzystywany przez:

zakłady przemysłowe

działy utrzymania ruchu

producentów maszyn

producentów urządzeń

serwisy hydrauliczne

serwisy pneumatyczne

warsztaty techniczne

firmy remontowe

dystrybutorów technicznych

odbiorców OEM

klientów B2B

simmering.pl specjalizuje się w dostawach O-ringów i uszczelnień technicznych dla przemysłu, utrzymania ruchu, serwisów oraz klientów profesjonalnych.

Alternatywne oznaczenia i frazy wyszukiwania

Produkt może być wyszukiwany jako:

Oring 12,42x1,78 NBR 90 ShA

O-ring 12,42x1,78 NBR 90

Oring NBR 12,42x1,78 90 ShA

O-ring NBR 12.42x1.78 90 Shore A

Oring 12,42x1,78 NBR 90

NBR 90 Oring 12,42x1,78

NBR 90 O-ring 12.42x1.78

Oring 12,42x1,78 90 Shore

O-ring 12.42x1.78 NBR 90A

uszczelka NBR 12,42x1,78

pierścień uszczelniający 12,42x1,78 NBR

twardy Oring NBR 90 ShA

Oring hydrauliczny 12,42x1,78

W polskiej wersji karty produktu podstawowym zapisem wymiaru powinien pozostać 12,42x1,78 mm.

Montaż O-ringa NBR 90 ShA

Przed montażem należy oczyścić rowek i powierzchnie współpracujące.

Należy usunąć zabrudzenia i sprawdzić, czy na drodze montażu nie występują ostre krawędzie, zadziory lub niezabezpieczone gwinty mogące przeciąć elastomer.

Podczas montażu należy unikać skręcania i nadmiernego rozciągania pierścienia.

Ze względu na twardość 90 ShA produkt jest mniej podatny na odkształcenie niż typowy O-ring NBR 70 ShA, dlatego szczególnie ważne są prawidłowe wymiary rowka i odpowiednia technika montażu.

Jeżeli stosowany jest środek montażowy, musi być kompatybilny z NBR oraz medium roboczym.

FAQ - Oring 12,42x1,78 NBR 90 ShA

Jakie wymiary ma ten O-ring?

Średnica wewnętrzna wynosi 12,42 mm, a przekrój 1,78 mm.

Jaka jest średnica zewnętrzna?

Nominalna średnica zewnętrzna wynosi około 15,98 mm.

Z jakiego materiału wykonany jest O-ring?

Produkt wykonany jest z NBR, czyli kauczuku butadienowo-akrylonitrylowego.

Jaką twardość ma O-ring?

Nominalna twardość wynosi 90 ShA (Shore A).

Czym różni się NBR 90 ShA od NBR 70 ShA?

NBR 90 ShA jest twardszy i mniej podatny na odkształcenie niż NBR 70 ShA. Nie oznacza to jednak, że może automatycznie zastąpić O-ring 70 ShA. Wymagana twardość zależy od konstrukcji uszczelnienia.

Czy O-ring NBR 90 ShA nadaje się do hydrauliki?

Może być stosowany w odpowiednio zaprojektowanych układach hydraulicznych, jeżeli jego wymiar, materiał, twardość oraz pozostałe parametry odpowiadają wymaganiom konkretnego węzła.

Czy NBR 90 ShA jest odporny na wysokie ciśnienie?

Wyższa twardość może ograniczać podatność elastomeru na ekstruzję, ale dopuszczalnego ciśnienia nie można określić wyłącznie na podstawie twardości O-ringa. Istotne są również szczelina, geometria rowka, temperatura, medium i konstrukcja układu.

Czy mogę zastąpić O-ring 12,42x1,78 NBR 70 ShA wersją 90 ShA?

Nie należy zakładać automatycznej zamienności. Mimo identycznych wymiarów różna twardość wpływa na zachowanie O-ringa w rowku. Należy stosować twardość przewidzianą dla konkretnego układu.

Oring 12,42x1,78 NBR 90 ShA - najważniejsze informacje

Oring 12,42x1,78 NBR 90 ShA to techniczny pierścień uszczelniający o średnicy wewnętrznej 12,42 mm, przekroju 1,78 mm i nominalnej średnicy zewnętrznej około 15,98 mm. Wykonany jest z kauczuku nitrylowego NBR o podwyższonej twardości 90 Shore A. Przeznaczony jest do odpowiednio zaprojektowanych zastosowań przemysłowych, hydraulicznych, pneumatycznych i maszynowych.

Produkt dostępny w simmering.pl z magazynu w Polsce.

Magazyn i Sklep: Lublin, ul. Smoluchowskiego 1, Budynek 4.

simmering.pl dostarcza O-ringi i uszczelnienia techniczne dla przemysłu, utrzymania ruchu, serwisów, producentów maszyn oraz odbiorców B2B.
