Oring 20x3 NBR 90 ShA

Oring 20x3 NBR 90 ShA - 100 szt.

Oring 20x3 NBR 90 ShA to pierścień uszczelniający z kauczuku nitrylowego NBR o średnicy wewnętrznej 20 mm, przekroju 3 mm i twardości 90 ShA. Zewnętrzna średnica O-ringu wynosi 26 mm. Twardsza mieszanka NBR 90 ShA zapewnia mniejszą podatność na odkształcenie niż standardowe wykonania 70 ShA i jest przeznaczona do zastosowań, w których wymagany jest O-ring o podwyższonej twardości.

Opakowanie: 100 sztuk.

Dane techniczne Oring 20x3 NBR 90 ShA

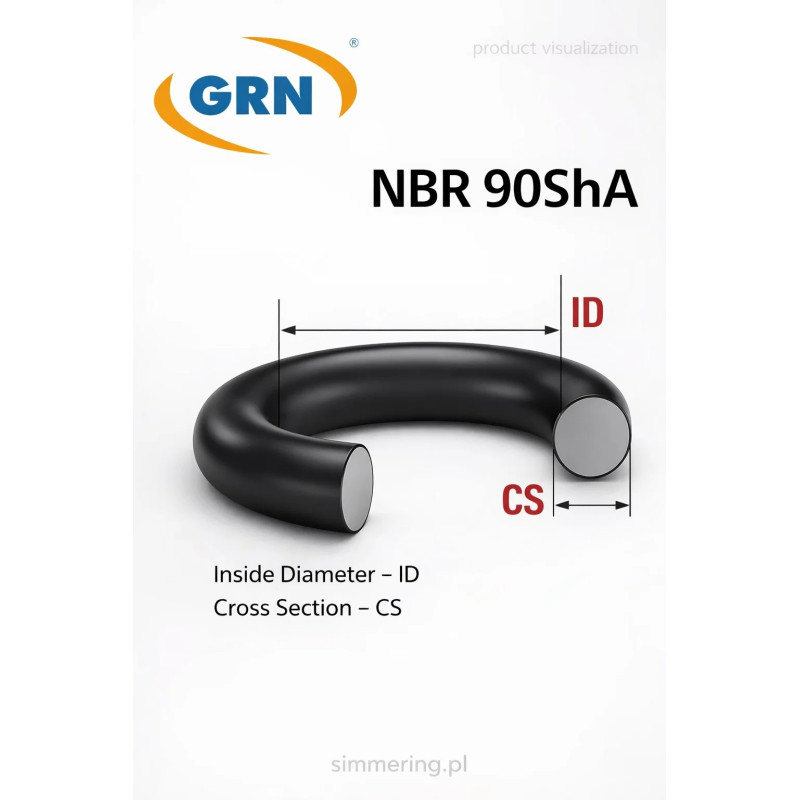

Co oznacza wymiar O-ringu 20x3 mm?

Oznaczenie:

20x3 mm

określa dwa podstawowe wymiary pierścienia:

20 mm - średnica wewnętrzna O-ringu, ID

3 mm - średnica przekroju poprzecznego, CS

Średnicę zewnętrzną można obliczyć według zależności:

OD = ID + 2 x CS

czyli:

20 mm + 2 x 3 mm = 26 mm

O-ring 20x3 mm ma więc nominalną średnicę zewnętrzną 26 mm.

NBR 90 ShA - materiał i twardość

O-ring wykonany jest z NBR, czyli kauczuku nitrylowego.

NBR jest jednym z najczęściej stosowanych elastomerów w uszczelnieniach technicznych. Materiał jest szczególnie kojarzony z zastosowaniami, w których występują oleje mineralne, smary oraz wiele płynów technicznych kompatybilnych z NBR.

Oznaczenie:

90 ShA

określa twardość elastomeru w skali Shore A.

NBR 90 ShA jest wyraźnie twardszy od bardzo popularnego NBR 70 ShA.

NBR 90 ShA a NBR 70 ShA

O-ring 90 ShA nie jest po prostu "lepszą" wersją O-ringu 70 ShA. Są to różne wykonania przeznaczone do różnych warunków pracy.

NBR 90 ShA jest twardszy, mniej podatny na odkształcenie i może być korzystny w konstrukcjach wymagających większej odporności uszczelnienia na deformację.

NBR 70 ShA jest bardziej elastyczny i łatwiej dopasowuje się do współpracujących powierzchni.

Dlatego wybór pomiędzy 70 ShA i 90 ShA powinien wynikać z konstrukcji rowka, szczeliny, ciśnienia, rodzaju ruchu oraz wymagań konkretnego układu uszczelniającego.

Nie należy automatycznie zastępować O-ringu 70 ShA wersją 90 ShA tylko dlatego, że wymiary są identyczne.

Charakterystyka O-ringu NBR 20x3 90 ShA

O-ring tworzy uszczelnienie po odpowiednim ściśnięciu w zaprojektowanym rowku.

Właściwa praca uszczelnienia zależy nie tylko od średnicy i materiału, ale również od:

wymiarów rowka

stopnia ściśnięcia O-ringu

wypełnienia rowka

szczeliny współpracujących elementów

ciśnienia

temperatury

rodzaju medium

charakteru ruchu

jakości powierzchni współpracujących

Dlatego sam wymiar 20x3 mm nie wystarcza do określenia przydatności O-ringu do każdego zastosowania.

Odporność NBR

Kauczuk nitrylowy NBR jest szeroko stosowany w technice ze względu na dobrą kompatybilność z wieloma olejami i smarami na bazie mineralnej.

Typowe obszary zastosowania materiału NBR obejmują układy wykorzystujące:

oleje mineralne

smary

paliwa i wybrane produkty ropopochodne

wiele przemysłowych płynów technicznych

Kompatybilność chemiczna powinna być jednak zawsze sprawdzana dla konkretnego medium, jego stężenia, temperatury i czasu kontaktu.

NBR nie jest materiałem uniwersalnym dla wszystkich substancji chemicznych.

Gdzie stosuje się O-ringi 20x3 NBR?

O-ringi NBR są powszechnie wykorzystywane jako uszczelnienia techniczne w przemyśle, utrzymaniu ruchu, hydraulice, pneumatyce, maszynach i urządzeniach.

O-ring 20x3 NBR 90 ShA może być rozpatrywany do zastosowań statycznych oraz odpowiednio zaprojektowanych zastosowań dynamicznych, jeżeli jego wymiary, materiał i twardość odpowiadają wymaganiom konkretnego węzła.

Nie należy przypisywać wymiaru 20x3 mm do konkretnej maszyny lub urządzenia bez sprawdzenia dokumentacji technicznej.

Jak dobrać O-ring 20x3 mm?

Przy doborze należy sprawdzić przede wszystkim:

• średnicę wewnętrzną ID = 20 mm
• przekrój CS = 3 mm
• średnicę zewnętrzną OD = 26 mm
• materiał NBR
• twardość 90 ShA
• rodzaj medium
• temperaturę pracy
• ciśnienie
• konstrukcję i wymiary rowka
• rodzaj ruchu
• wymagania dotyczące szczeliny i ściśnięcia

O-ring o identycznym wymiarze 20x3 mm, ale wykonany z NBR 70 ShA, FKM/FPM, EPDM lub VMQ, może mieć zupełnie inną charakterystykę eksploatacyjną.

Montaż O-ringu

Przed montażem należy sprawdzić czystość rowka oraz powierzchni współpracujących.

O-ring nie powinien być przeciągany przez ostre krawędzie, gwinty ani zadziory mogące uszkodzić elastomer.

Podczas montażu należy unikać:

przecięcia powierzchni O-ringu

nadmiernego rozciągania

skręcenia pierścienia

uszkodzenia o ostre krawędzie

zanieczyszczenia powierzchni uszczelniającej

Jeżeli proces montażu wymaga środka montażowego, musi on być kompatybilny z materiałem NBR oraz medium roboczym.

Opakowanie 100 sztuk - oferta dla przemysłu i B2B

Produkt oferowany jest w opakowaniu:

100 sztuk

Taka forma sprzedaży jest przeznaczona szczególnie dla zakładów przemysłowych, działów utrzymania ruchu, warsztatów, serwisów, producentów urządzeń oraz klientów B2B regularnie wykorzystujących uszczelnienia techniczne.

simmering.pl specjalizuje się w dostawach O-ringów i techniki uszczelnień dla przemysłu.

FAQ - Oring 20x3 NBR 90 ShA

Jakie wymiary ma O-ring 20x3?

O-ring ma średnicę wewnętrzną 20 mm i przekrój 3 mm. Jego nominalna średnica zewnętrzna wynosi 26 mm.

Co oznacza NBR?

NBR to kauczuk nitrylowy, popularny materiał stosowany w uszczelnieniach technicznych, szczególnie w kontakcie z wieloma olejami mineralnymi i smarami.

Co oznacza 90 ShA?

90 ShA oznacza twardość elastomeru mierzoną w skali Shore A. Jest to twarde wykonanie O-ringu, mniej podatne na odkształcenie niż popularny NBR 70 ShA.

Czy NBR 90 ShA jest lepszy od NBR 70 ShA?

Nie w każdym zastosowaniu. 90 ShA jest twardszy, natomiast 70 ShA bardziej elastyczny. Właściwa twardość zależy od konstrukcji uszczelnienia, ciśnienia, szczeliny, rodzaju ruchu i warunków pracy.

Jaka jest średnica zewnętrzna O-ringu 20x3?

Nominalna średnica zewnętrzna wynosi 26 mm, ponieważ OD = 20 mm + 2 x 3 mm.

Czy O-ring NBR 20x3 jest odporny na olej?

NBR wykazuje dobrą kompatybilność z wieloma olejami i smarami na bazie mineralnej. Zawsze należy jednak sprawdzić zgodność z konkretnym medium i temperaturą pracy.

Ile O-ringów znajduje się w opakowaniu?

Opakowanie zawiera 100 sztuk O-ringów 20x3 mm NBR 90 ShA.

Oring 20x3 NBR 90 ShA - najważniejsze informacje

Oring 20x3 NBR 90 ShA to techniczny pierścień uszczelniający o średnicy wewnętrznej 20 mm, przekroju 3 mm i średnicy zewnętrznej 26 mm. Wykonanie NBR 90 ShA charakteryzuje się wysoką twardością i mniejszą podatnością na odkształcenie niż NBR 70 ShA. Produkt oferowany jest w opakowaniu 100 sztuk.

Produkt dostępny w simmering.pl z magazynu w Polsce.

simmering.pl dostarcza O-ringi NBR, FKM/FPM, EPDM, VMQ oraz inne uszczelnienia techniczne dla przemysłu, utrzymania ruchu, serwisów i klientów B2B.
