Oring 85x5 NBR 70 ShA

Charakterystyka oringa 85x5 NBR 70 ShA

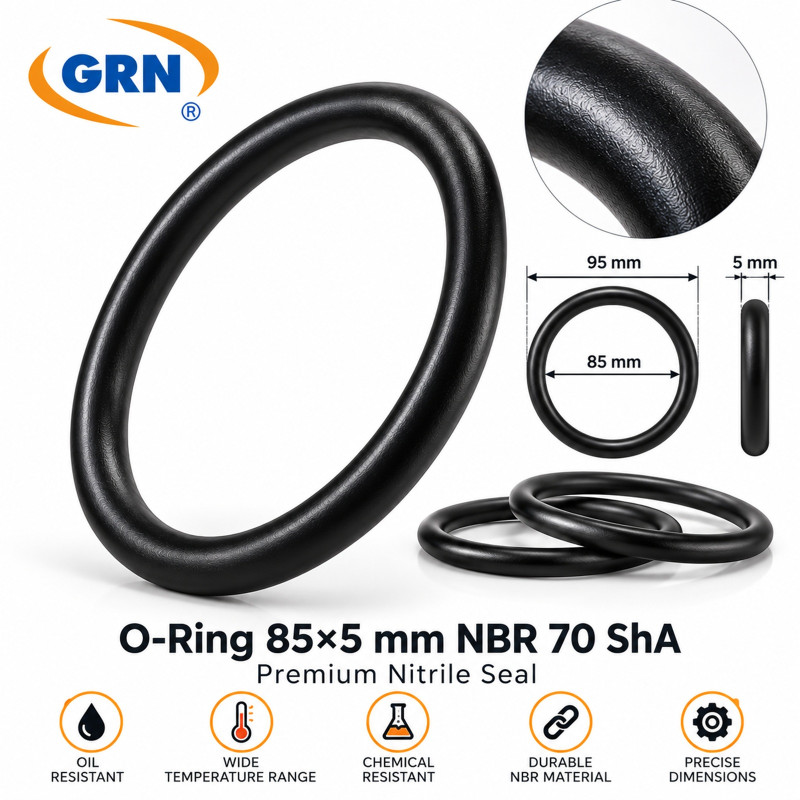

Oring 85x5 mm jest zamkniętym pierścieniem elastomerowym o okrągłym przekroju poprzecznym. Jego zadaniem jest ograniczanie wycieku cieczy lub gazu pomiędzy współpracującymi elementami.

Uszczelnienie powstaje w wyniku kontrolowanego odkształcenia pierścienia umieszczonego w odpowiednio zaprojektowanym rowku montażowym.

Najważniejsze cechy:

• Średnica wewnętrzna: 85 mm.

• Średnica przekroju: 5 mm.

• Materiał: NBR.

• Twardość nominalna: 70 Shore A.

• Nominalna średnica zewnętrzna: 95 mm (wartość obliczona).

• Konstrukcja: zamknięty pierścień o okrągłym przekroju.

• Rodzaj uszczelnienia: elastomerowe typu O-ring.

• Zastosowanie: uszczelnienia statyczne i odpowiednio zaprojektowane uszczelnienia dynamiczne.

Materiał NBR jest stosowany w wielu układach przemysłowych pracujących z kompatybilnymi olejami i smarami.

Dane techniczne

Średnica zewnętrzna w stanie swobodnym jest obliczana według wzoru:

D = d1 + 2 x d2

Dla oringa 85x5 mm:

D = 85 + 2 x 5 = 95 mm

Wartość 95 mm jest wymiarem nominalnym wynikającym z geometrii pierścienia, a nie osobno potwierdzoną tolerancją produkcyjną.

Co oznacza Oring 85x5 NBR 70 ShA?

85 mm - średnica wewnętrzna

Wartość 85 mm określa nominalną średnicę wewnętrzną pierścienia w stanie swobodnym.

Jest to jeden z podstawowych parametrów doboru oringa do rowka uszczelniającego.

W zależności od konstrukcji połączenia pierścień może wymagać kontrolowanego rozciągnięcia podczas montażu.

Nadmierne rozciągnięcie zmniejsza przekrój pierścienia i może wpływać na skuteczność uszczelnienia.

5 mm - średnica przekroju

Przekrój 5 mm określa nominalną grubość elastomerowego pierścienia.

Wymiar ten wpływa na:

• Stopień ścisku uszczelnienia.

• Wypełnienie rowka.

• Nacisk kontaktowy.

• Możliwość odkształcenia elastomeru.

• Odporność na wyciskanie do szczeliny montażowej.

Przekrój 5 mm nie oznacza, że oring powinien zostać umieszczony w rowku o głębokości 5 mm. Wymagana głębokość zależy od konstrukcji uszczelnienia i przewidzianego ścisku.

NBR - kauczuk nitrylowo-butadienowy

NBR jest syntetycznym elastomerem szeroko stosowanym w technice uszczelnień.

Jego właściwości obejmują:

• Odporność na wiele olejów mineralnych.

• Kompatybilność z licznymi smarami technicznymi.

• Elastyczność potrzebną do uszczelniania przez ścisk.

• Odporność na zużycie w odpowiednich warunkach pracy.

• Możliwość stosowania w wielu standardowych połączeniach mechanicznych.

Odporność chemiczna zależy od konkretnej mieszanki NBR, rodzaju medium, temperatury i czasu ekspozycji.

Nie należy zakładać kompatybilności z każdym olejem syntetycznym, paliwem, rozpuszczalnikiem lub środkiem chemicznym.

70 ShA - twardość Shore A

70 ShA oznacza nominalną twardość elastomeru mierzoną w skali Shore A.

Twardość wpływa na podatność pierścienia na odkształcenie, wymagany docisk i zachowanie materiału pod obciążeniem.

Oring o twardości 70 Shore A może być stosowany w wielu standardowych rozwiązaniach uszczelniających, ale sama twardość nie określa maksymalnego dopuszczalnego ciśnienia.

Odporność na ciśnienie zależy również od geometrii rowka, wielkości szczeliny, temperatury oraz parametrów konkretnej mieszanki.

Konstrukcja i zasada działania

Oring 85x5 NBR 70 ShA jest jednoczęściowym pierścieniem o okrągłym przekroju.

Po zamontowaniu w rowku zostaje ściśnięty pomiędzy powierzchniami współpracujących elementów.

Powstający nacisk kontaktowy ogranicza przepływ medium przez uszczelniane połączenie.

W odpowiednio zaprojektowanych układach ciśnienie medium może dodatkowo wspomagać działanie uszczelniające.

Na skuteczność uszczelnienia wpływają:

• Prawidłowy dobór średnicy wewnętrznej.

• Właściwa głębokość i szerokość rowka.

• Stopień ścisku pierścienia.

• Wypełnienie rowka.

• Szczelina pomiędzy współpracującymi elementami.

• Chropowatość powierzchni.

• Kompatybilność NBR z medium.

• Temperatura i ciśnienie pracy.

• Warunki ruchu i smarowania.

Nieprawidłowa geometria rowka może prowadzić do wycieku, nadmiernego odkształcenia lub uszkodzenia pierścienia.

Oring NBR 70 ShA a warianty FKM i EPDM

Oringi o identycznych wymiarach i twardości mogą mieć różne właściwości chemiczne oraz eksploatacyjne.

Są to ogólne właściwości grup materiałowych, a nie gwarantowane parametry konkretnej mieszanki.

Oringi NBR, FKM i EPDM nie są automatycznie zamienne, nawet jeśli mają identyczne wymiary 85x5 mm i twardość 70 Shore A.

Zastosowanie oringa 85x5 NBR 70 ShA

Oringi NBR o wymiarach 85x5 mm mogą być stosowane w odpowiednio zaprojektowanych uszczelnieniach:

• Pokryw i obudów mechanicznych.

• Połączeń statycznych.

• Elementów układów hydraulicznych.

• Wybranych zespołów pneumatycznych.

• Przyłączy technicznych.

• Zespołów maszyn przemysłowych.

• Wybranych połączeń w urządzeniach smarowanych olejem.

Są to typowe zastosowania pierścieni O-ring NBR, a nie potwierdzona lista urządzeń wymagających dokładnie wymiaru 85x5 mm.

Uszczelnienia statyczne

W połączeniach statycznych oring pracuje pomiędzy elementami, które nie przemieszczają się względem siebie podczas normalnej eksploatacji.

Odpowiedni ścisk pierścienia zapewnia kontakt z powierzchniami uszczelnianymi.

Uszczelnienia dynamiczne

Oringi mogą być stosowane również w wybranych układach dynamicznych, ale wymagają wtedy dodatkowej oceny warunków pracy.

Należy uwzględnić tarcie, smarowanie, prędkość ruchu, zużycie, ciśnienie i geometrię rowka.

Sam wymiar 85x5 mm oraz twardość 70 Shore A nie potwierdzają przydatności do konkretnego zastosowania dynamicznego.

Dobór i zamienność

Przed zakupem należy zweryfikować:

1. Średnicę wewnętrzną 85 mm.

2. Średnicę przekroju 5 mm.

3. Materiał NBR.

4. Nominalną twardość 70 Shore A.

5. Wymiary rowka montażowego.

6. Wymagany ścisk i rozciągnięcie.

7. Rodzaj uszczelnianego medium.

8. Temperaturę i ciśnienie pracy.

9. Rodzaj połączenia statycznego lub dynamicznego.

10. Wymagane tolerancje i specyfikacje materiałowe.

Czy oring 85x5 można zastąpić innym wymiarem?

Nie należy zakładać zamienności z pierścieniami o zbliżonych wymiarach, takimi jak 84x5 mm, 85x4 mm lub 85x5,3 mm.

Różnice średnicy wewnętrznej i przekroju wpływają na rozciągnięcie, stopień ścisku i wypełnienie rowka.

Zamiennik musi odpowiadać wymaganiom konstrukcyjnym uszczelnianego połączenia.

Montaż i przechowywanie

Przed montażem należy oczyścić rowek oraz powierzchnie współpracujące.

Oring powinien być wolny od przecięć, pęknięć i trwałych odkształceń.

Podczas montażu:

• Unikać ostrych krawędzi i zadziorów.

• Nie skręcać pierścienia.

• Nie rozciągać go nadmiernie.

• Stosować środek montażowy zgodny z NBR i medium, jeżeli jest wymagany.

• Sprawdzić prawidłowe ułożenie w rowku.

• Unikać przycięcia oringa podczas składania połączenia.

Nieużywane pierścienie należy przechowywać w czystym, suchym miejscu, z dala od światła słonecznego, ozonu i nadmiernego ciepła.

Alternatywne oznaczenia i numery referencyjne

• Oring 85x5 NBR 70 ShA

• O-ring 85x5 mm NBR

• Oring NBR 85x5 mm 70 Shore A

• Pierścień uszczelniający 85x5 NBR

• Uszczelka O-ring 85x5 mm

• O-ring NBR 85x5 mm 70 Shore A

• Oring 85x5 kauczuk nitrylowy

• NBR O-ring 85 mm ID 5 mm CS

Nie przypisano produktowi niepotwierdzonego numeru OEM, EAN ani konkretnej klasy tolerancji wymiarowej.

FAQ - Oring 85x5 NBR 70 ShA

1. Jakie wymiary ma oring 85x5 mm?

Średnica wewnętrzna wynosi 85 mm, a średnica przekroju 5 mm. Obliczona nominalna średnica zewnętrzna w stanie swobodnym wynosi 95 mm.

2. Co oznacza NBR 70 ShA?

NBR oznacza kauczuk nitrylowo-butadienowy, natomiast 70 ShA określa nominalną twardość materiału w skali Shore A.

3. Czy oring NBR 70 ShA jest odporny na olej?

NBR wykazuje odporność na wiele olejów mineralnych i smarów. Kompatybilność z konkretnym środkiem smarnym należy sprawdzić indywidualnie.

4. Czy oring 85x5 mm nadaje się do hydrauliki?

Może być stosowany w odpowiednio zaprojektowanych układach hydraulicznych z kompatybilnym medium. Należy sprawdzić ciśnienie, temperaturę, szczelinę montażową i geometrię rowka.

5. Czy oring 85x5 można zastąpić wymiarem 85x4 mm?

Nie bez weryfikacji. Zmiana przekroju z 5 mm na 4 mm istotnie wpływa na ścisk pierścienia i wypełnienie rowka.

6. Czy NBR 70 ShA można zastąpić FKM 70 ShA?

Nie automatycznie. Materiały różnią się odpornością chemiczną i właściwościami eksploatacyjnymi, mimo identycznej nominalnej twardości.

7. Czy 85x5 mm oznacza średnicę zewnętrzną?

Nie. Pierwsza wartość oznacza średnicę wewnętrzną, a druga średnicę przekroju. Obliczona nominalna średnica zewnętrzna wynosi 95 mm.

8. Jak dobrać rowek do oringa 85x5 NBR 70 ShA?

Należy uwzględnić rodzaj uszczelnienia, wymagany ścisk, wypełnienie rowka, szczelinę montażową i warunki pracy. Same wymiary oringa nie wystarczają do określenia uniwersalnych wymiarów rowka.

Oring 85x5 NBR 70 ShA - najważniejsze informacje

Oring 85x5 NBR 70 ShA to elastomerowy pierścień uszczelniający o średnicy wewnętrznej 85 mm i przekroju 5 mm. Wykonany z kauczuku nitrylowo-butadienowego o nominalnej twardości 70 Shore A, przeznaczony jest do odpowiednio zaprojektowanych uszczelnień technicznych. Obliczona średnica zewnętrzna wynosi 95 mm. Przy doborze należy sprawdzić medium, geometrię rowka i warunki pracy.
