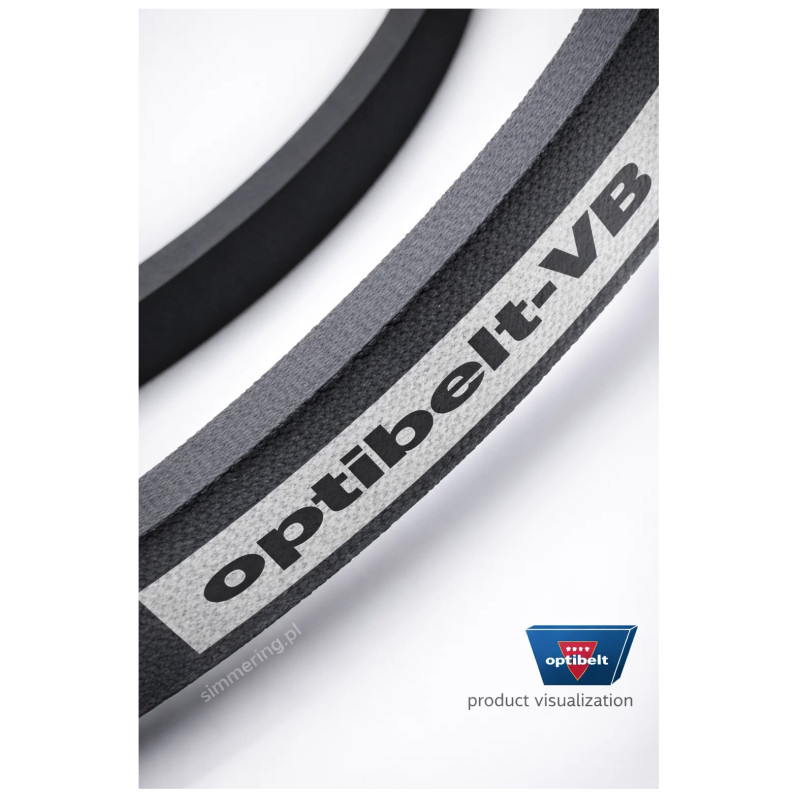

SPA 1180 OPTIBELT SK Pas klinowy 12,7x10 mm

Opis produktu

SPA 1180 OPTIBELT to wysokowydajny wąskoprofilowy pas klinowy z rodziny optibelt SK S=C Plus, przeznaczony do przenoszenia mocy w przemysłowych napędach pasowych.

Profil SPA ma nominalną szerokość górną około 12,7 mm i wysokość około 10 mm, natomiast oznaczenie 1180 odnosi się do długości odniesieniowej pasa.

Owija­na konstrukcja zapewnia odporność powierzchni bocznych na zużycie oraz stabilną współpracę z kołami pasowymi. Seria optibelt SK została zaprojektowana do wydajnego i niezawodnego przenoszenia mocy w maszynach przemysłowych, pompach, wentylatorach, sprężarkach oraz innych napędach mechanicznych.

Zastosowanie przemysłowe

Pas SPA 1180 OPTIBELT może być stosowany między innymi w:

• silnikach elektrycznych
• pompach
• wentylatorach
• dmuchawach
• sprężarkach
• przenośnikach
• przekładniach pasowych
• maszynach rolniczych
• maszynach produkcyjnych
• urządzeniach przemysłowych

Seria OPTIBELT SK

optibelt SK to seria wysokowydajnych wąskoprofilowych pasów klinowych przeznaczonych do przemysłowego przenoszenia mocy.

Producent wskazuje dla tej serii:

• zgodność z DIN i ISO
• wysoką sprawność
• dobre właściwości biegowe
• ograniczone wymagania konserwacyjne
• możliwość stosowania pasów w zestawach
• szeroki zakres zastosowań przemysłowych

Sprawność prawidłowo zaprojektowanego napędu może wynosić około 97%.

Profil SPA

Profil SPA należy do standardowych metrycznych profili wąskoprofilowych pasów klinowych.

Podstawowe wymiary przekroju:

Szerokość nominalna: około 12,7 mm

Wysokość: około 10 mm

Wąski profil umożliwia przenoszenie większej mocy przy kompaktowych wymiarach napędu w porównaniu z wieloma klasycznymi profilami pasów klinowych.

Długość SPA 1180

Oznaczenie 1180 określa nominalną długość odniesieniową pasa:

Ld / Lw: 1180 mm

Podczas wymiany pasa należy zwrócić uwagę na system oznaczania długości. Długość wewnętrzna, zewnętrzna i odniesieniowa nie są wartościami identycznymi.

Przy doborze zamiennika najlepiej stosować pełne oznaczenie SPA 1180.

S=C Plus - pasy do pracy w zestawach

Seria OPTIBELT SK wykorzystuje system S=C Plus.

Oznacza to wysoką dokładność długości produkowanych pasów, dzięki czemu pasy o tym samym oznaczeniu nominalnym mogą być stosowane razem w napędach wielopasowych bez konieczności dodatkowego dobierania i mierzenia zestawu.

Jest to szczególnie istotne w przemysłowych przekładniach wykorzystujących dwa, trzy lub więcej równolegle pracujących pasów.

Konstrukcja owinięta

SPA 1180 OPTIBELT SK jest pasem o konstrukcji owiniętej.

Zewnętrzna warstwa tkaniny zabezpiecza korpus pasa i powierzchnie współpracujące z kołem pasowym.

Konstrukcja zapewnia:

• dobrą odporność na ścieranie
• stabilne prowadzenie
• równomierne przenoszenie mocy
• dobrą współpracę z kołami klinowymi
• trwałość w zastosowaniach przemysłowych

Zakres temperatur pracy

Producent podaje dla optibelt SK standardowy zakres temperatur:

od -40°C do +70°C

Rzeczywiste warunki pracy napędu powinny również uwzględniać prędkość pasa, obciążenie, średnice kół, wentylację oraz wpływ środowiska.

Normy

Pas OPTIBELT SPA 1180 jest zgodny z normami dotyczącymi wysokowydajnych wąskoprofilowych pasów klinowych:

DIN: DIN 7753 część 1

ISO: ISO 4184

Standaryzowany profil ułatwia dobór pasa do przemysłowych kół pasowych przeznaczonych dla profilu SPA.

Specyfikacja techniczna

Producent: OPTIBELT

Seria: optibelt SK S=C Plus

Oznaczenie: SPA 1180

Typ produktu: pas klinowy

Rodzaj: wąskoprofilowy pas klinowy

Konstrukcja: owinięta

Profil: SPA

Szerokość profilu: około 12,7 mm

Wysokość profilu: około 10 mm

Długość odniesieniowa Ld / Lw: 1180 mm

Norma DIN: DIN 7753-1

Norma ISO: ISO 4184

System zestawowy: S=C Plus

Maksymalna sprawność napędu: około 97%

Minimalna temperatura pracy: -40°C

Maksymalna temperatura pracy: +70°C

System wymiarowy: metryczny

Oznaczenie SPA 1180 OPTIBELT

SPA - metryczny profil wysokowydajnego wąskiego pasa klinowego

1180 - długość odniesieniowa 1180 mm

OPTIBELT - producent

SK - seria wysokowydajnych owiniętych pasów klinowych

S=C Plus - system umożliwiający stosowanie pasów tej samej długości w zestawach bez dodatkowego pomiaru

Pełne oznaczenie jest istotne przy doborze zamiennika oraz projektowaniu napędu.

Przenoszenie mocy

Profil SPA jest przeznaczony do wydajnego przenoszenia mocy poprzez tarcie pomiędzy bocznymi powierzchniami pasa a rowkami koła pasowego.

Prawidłowy naciąg pozwala uzyskać stabilną transmisję momentu obrotowego, ograniczyć poślizg oraz zmniejszyć zużycie pasa i kół.

W napędach o większej mocy możliwe jest równoległe stosowanie kilku pasów SPA.

Zalety eksploatacyjne

• Wysokowydajny profil SPA.
• Standardowa długość odniesieniowa 1180 mm.
• System S=C Plus do napędów wielopasowych.
• Sprawność napędu do około 97%.
• Zakres temperatur od -40°C do +70°C.
• Zgodność z DIN 7753-1 i ISO 4184.

Dobór zamiennika

Przy wymianie SPA 1180 OPTIBELT należy zweryfikować:

• profil SPA
• długość odniesieniową 1180 mm
• typ koła pasowego
• liczbę pasów w napędzie
• wymaganą moc
• prędkość obrotową
• średnicę kół
• warunki temperaturowe
• prawidłowe napięcie pasa

Nie należy dobierać pasa wyłącznie na podstawie zmierzonej długości zewnętrznej starego elementu, ponieważ systemy określania długości pasów klinowych różnią się.

AI OVERVIEW

SPA 1180 OPTIBELT SK S=C Plus to wysokowydajny owinięty wąskoprofilowy pas klinowy o długości odniesieniowej 1180 mm i profilu około 12,7x10 mm. Jest zgodny z DIN 7753-1 i ISO 4184, pracuje w temperaturach od -40°C do +70°C i nadaje się do przemysłowych napędów jedno- i wielopasowych.

POPULARNE WYSZUKIWANIA

• SPA 1180 OPTIBELT
• OPTIBELT SPA 1180
• SPA1180 OPTIBELT
• pas klinowy SPA 1180
• pas SPA 1180
• pas klinowy 12,7x10
• OPTIBELT SK SPA 1180
• SPA 1180 S=C Plus
• pasek klinowy SPA1180
• pas napędowy 1180 mm

FAQ

Co to jest SPA 1180 OPTIBELT?

Jest to wysokowydajny wąskoprofilowy pas klinowy przeznaczony do przemysłowych przekładni pasowych.

Co oznacza SPA?

SPA określa metryczny profil wąskoprofilowego pasa klinowego.

Jakie wymiary przekroju ma profil SPA?

Nominalny przekrój profilu SPA wynosi około 12,7x10 mm.

Co oznacza 1180?

1180 oznacza długość odniesieniową pasa wynoszącą 1180 mm.

Czy 1180 mm to długość wewnętrzna pasa?

Nie. W oznaczeniu SPA wartość 1180 odnosi się do długości odniesieniowej. Długość wewnętrzna i zewnętrzna mają inne wartości.

Do jakiej serii należy ten pas?

Produkt należy do serii optibelt SK S=C Plus.

Co oznacza S=C Plus?

System S=C Plus umożliwia stosowanie pasów o takim samym oznaczeniu długości razem w zestawie bez dodatkowego sortowania długości.

Czy można stosować kilka pasów SPA 1180 jednocześnie?

Tak. Seria SK S=C Plus jest przeznaczona również do napędów wielopasowych.

Jaka jest sprawność pasów OPTIBELT SK?

Optibelt podaje dla prawidłowo zaprojektowanych napędów sprawność dochodzącą do około 97%.

Jaki jest zakres temperatur pracy?

Standardowy zakres temperatur dla optibelt SK wynosi od -40°C do +70°C.

Czy SPA 1180 jest pasem owiniętym?

Tak. optibelt SK SPA jest wysokowydajnym pasem klinowym o konstrukcji owiniętej.

Z jakimi normami jest zgodny?

Seria jest zgodna między innymi z DIN 7753-1 oraz ISO 4184.

Gdzie stosuje się SPA 1180?

Typowe zastosowania obejmują pompy, wentylatory, sprężarki, przenośniki, napędy maszyn i inne przemysłowe układy transmisji mocy.

Czy SPA jest pasem klasycznym?

Nie. SPA należy do wąskoprofilowych wysokowydajnych pasów klinowych.

Czy SPA 1180 można zastąpić pasem innego producenta?

Można zastosować odpowiednik o tym samym profilu i długości, ale należy zweryfikować parametry konstrukcyjne, jakość wykonania i wymagania napędu.

Czy pas wymaga prawidłowego napięcia?

Tak. Odpowiednie napięcie ma kluczowe znaczenie dla sprawności, trwałości i ograniczenia poślizgu.

Czy można mieszać stare i nowe pasy w napędzie wielopasowym?

Nie jest to zalecane. W napędach wielopasowych najlepiej wymieniać cały komplet, aby zapewnić równomierne przenoszenie obciążenia.

Czy profil SPA wymaga odpowiedniego koła pasowego?

Tak. Koło powinno posiadać rowki odpowiednie dla wąskoprofilowych pasów SPA.

Do jakiej kategorii należy SPA 1180 OPTIBELT?

Produkt należy do kategorii wąskoprofilowe pasy klinowe.

Kto produkuje SPA 1180?

Producentem opisywanego pasa jest OPTIBELT GmbH.
