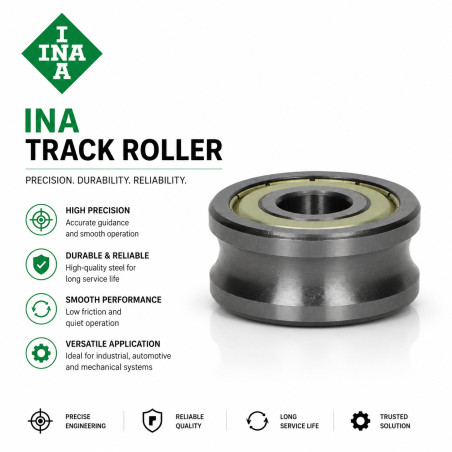

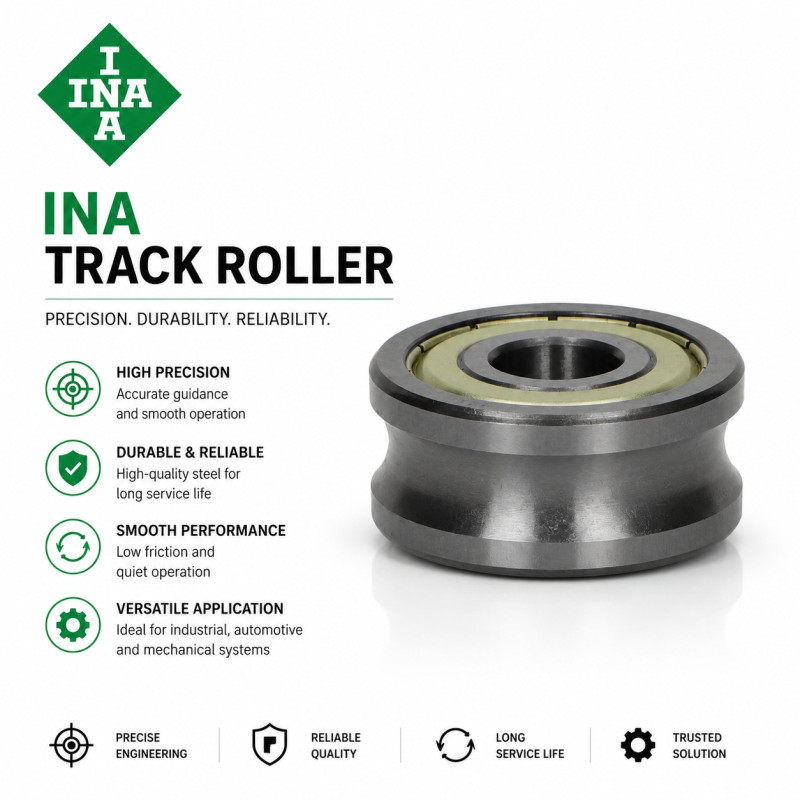

LFR5201-10 ZZ INA Dwurzędowa Rolka Bieżna do Prowadnic Liniowych 12x35x15,9

LFR5201-10 ZZ INA Dwurzędowa Rolka Bieżna do Prowadnic Liniowych 12x35x15,9

LFR5201-10 ZZ INA to dwurzędowa rolka bieżna przeznaczona do systemów prowadzenia liniowego oraz przemysłowych układów przesuwu wymagających stabilnego prowadzenia, wysokiej sztywności ruchu i odporności na obciążenia dynamiczne występujące podczas pracy ciągłej.

Konstrukcja LFR5201-10 ZZ oparta jest na dwurzędowym łożysku kulkowym skośnym z profilowaną bieżnią typu gothic arch przystosowaną do pracy na wałkach prowadzących i prowadnicach liniowych. Tego typu rolki toczne stosowane są w aplikacjach, gdzie wymagane jest:

• precyzyjne prowadzenie ruchu liniowego
• ograniczenie luzów roboczych
• wysoka powtarzalność pozycjonowania
• stabilna praca przy dużych prędkościach przesuwu
• możliwość przenoszenia obciążeń promieniowych i osiowych

Dwurzędowa konstrukcja kulkowa umożliwia jednoczesne przenoszenie:

• obciążeń promieniowych
• obciążeń osiowych działających w obu kierunkach
• sił dynamicznych występujących podczas przyspieszeń i zmian kierunku ruchu

Geometria bieżni gothic arch zapewnia dwupunktowy kontakt z prowadnicą, co poprawia rozkład naprężeń kontaktowych oraz zwiększa stabilność prowadzenia w systemach automatyki i transportu liniowego.

Oznaczenie ZZ oznacza:

• metalowe osłony ochronne po obu stronach
• ograniczenie przedostawania się pyłu
• zmniejszenie utraty środka smarnego
• możliwość pracy przy wyższych prędkościach niż uszczelnienia kontaktowe

Metalowe osłony ZZ nie stykają się bezpośrednio z bieżnią, dzięki czemu rolka zachowuje niski moment oporowy oraz stabilne parametry pracy przy wysokiej częstotliwości ruchu.

Rolki bieżne INA serii LFR stosowane są między innymi w:

• prowadnicach liniowych
• systemach automatyki przemysłowej
• urządzeniach CNC
• maszynach pakujących
• systemach transportowych
• układach pozycjonowania
• urządzeniach manipulacyjnych
• systemach przesuwu liniowego

Wymiary rolki:

• średnica wewnętrzna d = 12 mm
• średnica zewnętrzna D = 35 mm
• szerokość B = 15,9 mm

Fraza LFR5201-10 ZZ INA rolka bieżna do prowadnic liniowych 12x35x15,9 jest często wyszukiwana podczas serwisowania systemów automatyki, układów liniowych oraz przemysłowych prowadnic tocznych.

Budowa i konstrukcja

LFR5201-10 ZZ INA wykorzystuje konstrukcję dwurzędowego łożyska kulkowego skośnego z grubym pierścieniem zewnętrznym przystosowanym do ruchu po prowadnicy.

Najważniejsze cechy konstrukcyjne:

• dwurzędowe łożysko kulkowe skośne
• profilowana bieżnia typu gothic arch
• grubościenny pierścień zewnętrzny
• metalowe osłony ZZ
• niski moment oporowy
• możliwość pracy przy wysokich prędkościach liniowych
• stabilne prowadzenie ruchu
• odporność na obciążenia dynamiczne

Profil bieżni typu gothic arch poprawia kontakt z prowadnicą oraz ogranicza koncentrację naprężeń podczas pracy przy dużym obciążeniu.

Zastosowanie w aplikacjach przemysłowych

Rolki toczne INA serii LFR projektowane są do układów prowadzenia liniowego wymagających dużej precyzji ruchu oraz stabilności pracy przy wysokiej częstotliwości przesuwu.

Model LFR5201-10 ZZ INA znajduje zastosowanie między innymi w:

• prowadnicach liniowych
• automatyce przemysłowej
• systemach transportowych
• obrabiarkach CNC
• urządzeniach pakujących
• systemach pozycjonowania
• układach przesuwu liniowego
• maszynach przemysłowych

Dwurzędowa konstrukcja umożliwia stabilną pracę w aplikacjach wymagających dużej sztywności prowadzenia oraz odporności na przeciążenia dynamiczne.

Technical specification

Type: Double row track roller bearing

Bearing designation: LFR5201-10 ZZ

Manufacturer: INA

Bearing type: Track roller guidance bearing

Design: Double row angular contact ball bearing

Internal clearance: CN standard clearance

Cage: Polyamide cage

Sealing: ZZ metal shields on both sides

Inner diameter: 12 mm

Outer diameter: 35 mm

Width: 15,9 mm

Load type: Radial loads and axial loads in both directions

Applications: Linear guide systems, CNC machinery, automation systems, transport systems, positioning equipment

FAQ

Co oznacza LFR w oznaczeniu INA?

LFR oznacza rolkę bieżną przeznaczoną do prowadnic liniowych i systemów ruchu liniowego.

Czy LFR5201-10 ZZ jest zwykłym łożyskiem kulkowym?

Nie. Jest to rolka bieżna wykorzystująca dwurzędowe łożysko kulkowe skośne przystosowane do pracy na prowadnicach.

Co oznacza ZZ?

ZZ oznacza metalowe osłony ochronne ograniczające przedostawanie się zanieczyszczeń i utratę smaru.

Jakie obciążenia przenosi LFR5201-10 ZZ INA?

Rolka może przenosić obciążenia promieniowe oraz osiowe działające w obu kierunkach.

Gdzie stosuje się rolki bieżne INA LFR?

Najczęściej w prowadnicach liniowych, automatyce przemysłowej, obrabiarkach CNC oraz systemach transportowych.
