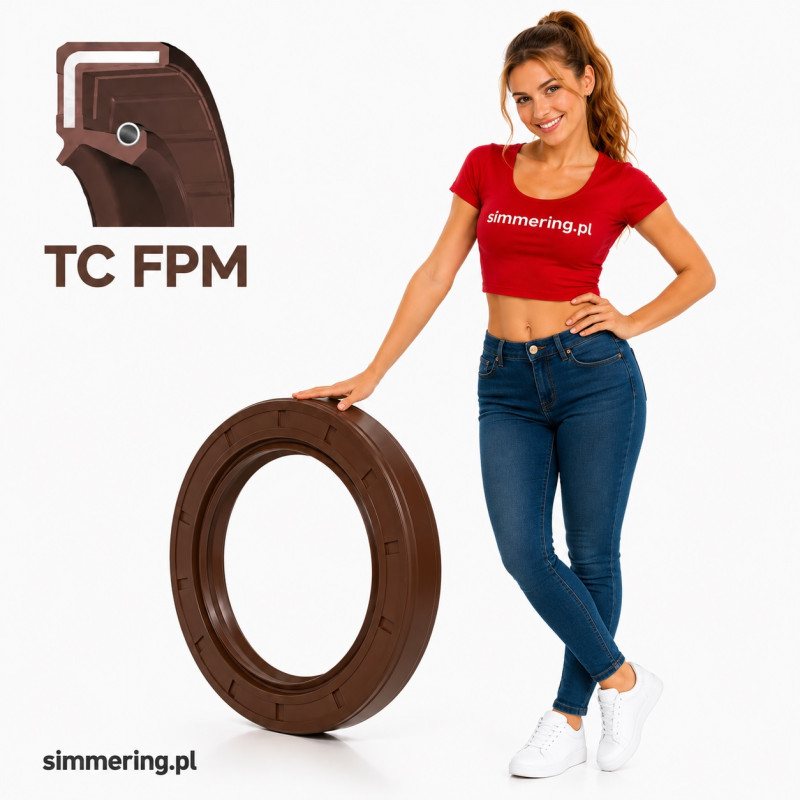

Simmering 290x330x18 FKM/FPM AO - uszczelniacz wału

Dane techniczne uszczelniacza 290x330x18 FKM/FPM AO

Co oznacza 290x330x18 FKM/FPM AO?

290x330x18 mm - wymiary montażowe

Oznaczenie wymiarowe określa:

• 290 mm - nominalną średnicę wału.

• 330 mm - nominalną średnicę otworu montażowego w obudowie.

• 18 mm - nominalną szerokość osiową uszczelniacza.

Duża średnica uszczelniacza wymaga szczególnej uwagi podczas montażu, zwłaszcza w zakresie współosiowości, stanu powierzchni wału i równomiernego osadzenia w gnieździe.

Same wymiary nie określają dopuszczalnej prędkości obrotowej, temperatury ani ciśnienia pracy.

FKM/FPM - fluorokauczuk

FKM i FPM są oznaczeniami tej samej ogólnej rodziny elastomerów fluorowych, stosowanymi w różnych systemach nazewnictwa.

Fluorokauczuk jest wykorzystywany w uszczelnieniach technicznych ze względu na odporność na wiele olejów mineralnych, smarów oraz podwyższoną temperaturę.

W porównaniu z typowymi mieszankami NBR materiały FKM/FPM zazwyczaj wykazują wyższą odporność termiczną.

Dokładna odporność chemiczna i temperaturowa zależy jednak od konkretnej mieszanki elastomerowej.

Nie należy przyjmować jednego zakresu temperatur dla wszystkich uszczelniaczy FKM/FPM.

Czy FKM, FPM i Viton oznaczają to samo?

FKM i FPM to ogólne oznaczenia fluorokauczuków.

Viton jest zarejestrowaną nazwą handlową określonych materiałów fluorokauczukowych.

W handlu uszczelniacze FKM/FPM bywają określane jako uszczelniacze vitonowe.

Nie oznacza to jednak automatycznie, że dany produkt został wykonany z oryginalnego elastomeru marki Viton.

Dla tego produktu potwierdzonym oznaczeniem rodziny materiałowej jest FKM/FPM.

AO - profil dwuwargowy

Profil AO oznacza konstrukcję z dwiema wargami:

• Główną wargą uszczelniającą, ograniczającą wydostawanie się oleju lub innego kompatybilnego środka smarnego.

• Dodatkową wargą przeciwpyłową, pomagającą ograniczać dostęp zanieczyszczeń do głównej strefy uszczelnienia.

W katalogach międzynarodowych podobna konstrukcja jest często określana jako TC.

Oznaczenia te opisują analogiczny podstawowy układ warg, ale nie gwarantują identycznej konstrukcji wszystkich produktów różnych producentów.

Konstrukcja i zasada działania

Główna warga uszczelniająca

Główna warga pracuje w bezpośrednim kontakcie z obracającą się powierzchnią wału o nominalnej średnicy 290 mm.

Jej zadaniem jest ograniczanie wycieku środka smarnego z uszczelnianego zespołu.

Skuteczność działania zależy od prawidłowego kontaktu wargi z wałem, stanu powierzchni, smarowania i parametrów eksploatacyjnych.

Dodatkowa warga przeciwpyłowa

Druga warga tworzy dodatkową barierę przed kurzem i drobnymi zanieczyszczeniami.

Pomaga ograniczać przedostawanie się cząstek do obszaru głównej wargi uszczelniającej.

Nie oznacza to jednak pełnej szczelności przy zanurzeniu lub działaniu wody pod ciśnieniem.

Elastomer FKM/FPM

Fluorokauczuk tworzy elastyczny element uszczelniający, współpracujący z powierzchnią wału.

Jego właściwości mogą być korzystne w układach pracujących z kompatybilnymi olejami oraz w podwyższonej temperaturze.

Dobór materiału wymaga sprawdzenia rodzaju medium i rzeczywistych warunków pracy.

Osadzenie w obudowie

Zewnętrzna powierzchnia uszczelniacza jest przeznaczona do montażu w gnieździe o nominalnej średnicy 330 mm.

Przy dużych średnicach istotne jest równomierne osadzenie uszczelniacza bez jego przechylenia i deformacji.

Uszczelniacz 290x330x18 FKM/FPM a NBR

Uszczelniacze o tych samych wymiarach mogą być wykonane z różnych materiałów.

FKM/FPM może być korzystnym wyborem w zastosowaniach wymagających podwyższonej odporności termicznej.

Nie oznacza to jednak, że jest odpowiedni do każdego medium lub każdej aplikacji.

Zamienność materiałów wymaga weryfikacji technicznej.

Uszczelniacz AO dwuwargowy a jednowargowy

Główną różnicą jest obecność dodatkowej wargi przeciwpyłowej.

Wersja AO zapewnia dodatkową barierę przed zanieczyszczeniami zewnętrznymi.

Jednocześnie druga warga może wpływać na tarcie i warunki smarowania.

W przypadku wałów o dużej średnicy właściwe warunki smarowania oraz ograniczenie nadmiernego nagrzewania mają szczególne znaczenie.

Uszczelniacze jednowargowe i dwuwargowe o tych samych wymiarach nie zawsze są zamienne.

Zastosowanie uszczelniacza 290x330x18 AO FKM/FPM

Wielkogabarytowe uszczelniacze wału obrotowego mogą być stosowane w odpowiednio zaprojektowanych zespołach mechanicznych.

Typowe grupy zastosowań tego rodzaju uszczelnień obejmują:

• Duże przekładnie przemysłowe.

• Mechanizmy napędowe maszyn.

• Zespoły wałów obrotowych.

• Obudowy łożyskowe.

• Urządzenia przemysłu ciężkiego.

• Maszyny produkcyjne i technologiczne.

Są to ogólne kategorie zastosowań, a nie potwierdzona lista konkretnych urządzeń kompatybilnych z tym produktem.

Dobór musi uwzględniać dokumentację techniczną maszyny i rzeczywiste warunki eksploatacji.

Duża średnica wału a warunki pracy uszczelniacza

Prędkość obwodowa

W przypadku uszczelniaczy wałów o dużej średnicy ważna jest prędkość obwodowa powierzchni wału.

Przy tej samej prędkości obrotowej większa średnica wału oznacza większą prędkość liniową w miejscu kontaktu z wargą.

Prędkość obwodową można obliczyć ze wzoru:

v = π x d x n / 60000

gdzie:

• v - prędkość obwodowa w m/s.

• d - średnica wału w mm.

• n - prędkość obrotowa w obr./min.

Dla wału o średnicy 290 mm prędkość obwodowa wynosi w przybliżeniu:

Są to wartości geometryczne wynikające ze średnicy wału, a nie dopuszczalne prędkości pracy tego uszczelniacza.

Dopuszczalne parametry eksploatacyjne wymagają potwierdzenia w dokumentacji konkretnego produktu.

Tarcie i nagrzewanie

Kontakt wargi uszczelniającej z obracającym się wałem powoduje tarcie.

Przy dużych średnicach wałów szczególne znaczenie mają prędkość obwodowa, smarowanie i odprowadzanie ciepła.

Nadmierna temperatura w strefie kontaktu może przyspieszać zużycie elastomeru.

Współosiowość i bicie wału

Nieprawidłowa współosiowość oraz nadmierne bicie wału mogą pogarszać warunki pracy uszczelniacza.

Dopuszczalne wartości należy ustalać na podstawie dokumentacji technicznej uszczelnienia i maszyny.

Dobór i zamienność

Przed zakupem uszczelniacza 290x330x18 FKM/FPM AO należy sprawdzić:

1. Nominalną średnicę wału 290 mm.

2. Nominalną średnicę gniazda 330 mm.

3. Szerokość montażową 18 mm.

4. Wymagany profil AO.

5. Materiał FKM/FPM.

6. Rodzaj medium roboczego.

7. Temperaturę pracy.

8. Prędkość obrotową i obwodową wału.

9. Warunki ciśnieniowe.

10. Współosiowość i bicie wału.

11. Stan powierzchni współpracującej z wargą.

12. Warunki smarowania.

Zgodność wymiarowa nie jest wystarczającym potwierdzeniem pełnej zamienności.

Montaż wielkogabarytowego uszczelniacza 290x330x18

Przygotowanie wału

Powierzchnia wału powinna być czysta i pozbawiona zadziorów, korozji oraz uszkodzeń.

Należy sprawdzić obszar kontaktu głównej wargi uszczelniającej.

Przygotowanie gniazda

Gniazdo montażowe powinno być czyste, nieuszkodzone i odpowiednio zwymiarowane.

Równomierne osadzenie

Ze względu na duże wymiary należy szczególnie zadbać o równomierne wprowadzenie uszczelniacza do gniazda.

Nierównomierny nacisk może powodować przechylenie lub odkształcenie uszczelniacza.

Ochrona warg

Podczas montażu należy zabezpieczyć wargi przed ostrymi krawędziami, rowkami i gwintami.

W razie potrzeby należy zastosować odpowiednią tuleję montażową.

Orientacja montażowa

Uszczelniacz należy montować zgodnie z dokumentacją urządzenia.

W typowym układzie główna warga jest skierowana w stronę uszczelnianego medium, a dodatkowa warga przeciwpyłowa w stronę otoczenia.

Smarowanie

Przed uruchomieniem należy zapewnić odpowiednie warunki smarowania.

Nie należy dopuszczać do nieprzewidzianej pracy na sucho.

FAQ - simmering 290x330x18 FKM/FPM AO

Jakie wymiary ma uszczelniacz 290x330x18?

Średnica wewnętrzna wynosi 290 mm, średnica zewnętrzna 330 mm, a szerokość 18 mm.

Co oznacza AO?

AO oznacza profil dwuwargowy z główną wargą uszczelniającą i dodatkową wargą przeciwpyłową.

Czy FKM i FPM to ten sam materiał?

Tak. Oba oznaczenia odnoszą się do ogólnej rodziny fluorokauczuków.

Czy uszczelniacz FKM/FPM jest vitonowy?

FKM/FPM to fluorokauczuk, często określany potocznie jako materiał vitonowy. Nie potwierdza to jednak zastosowania oryginalnego elastomeru marki Viton.

Czy można zastąpić uszczelniacz NBR wersją FKM/FPM?

Taką zamianę można rozważyć po sprawdzeniu kompatybilności chemicznej, temperatury i wymagań konkretnego urządzenia.

Czy uszczelniacz nadaje się do dużych przekładni przemysłowych?

Może być stosowany w odpowiednio zaprojektowanych zespołach, jeśli wymagane wymiary, profil, materiał i warunki pracy są zgodne z jego specyfikacją.

Czy duża średnica wału wpływa na pracę uszczelniacza?

Tak. Przy tej samej liczbie obrotów większa średnica wału oznacza większą prędkość obwodową, co może wpływać na tarcie i nagrzewanie.

Czy AO i TC oznaczają podobną konstrukcję?

Tak. Oba oznaczenia są często stosowane dla analogicznych konstrukcji dwuwargowych, ale nie gwarantują identycznych szczegółów wykonania u wszystkich producentów.

Simmering 290x330x18 FKM/FPM AO - najważniejsze informacje

Simmering 290x330x18 FKM/FPM AO to wielkogabarytowy dwuwargowy uszczelniacz wału obrotowego. Ma średnicę wewnętrzną 290 mm, zewnętrzną 330 mm i szerokość 18 mm. Profil AO obejmuje główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową. Fluorokauczuk FKM/FPM jest stosowany w uszczelnieniach wymagających odporności na wiele olejów i podwyższoną temperaturę.
