Simmering 30x48x8 NBR AO/TC - uszczelniacz dwuwargowy

Simmering 30x48x8 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału o wymiarach 30x48x8 mm, wykonany z kauczuku nitrylowego NBR. Konstrukcja AO/TC posiada główną wargę uszczelniającą ze sprężyną dociskową oraz dodatkową wargę przeciwpyłową. Uszczelniacz przeznaczony jest do standardowych węzłów z obracającym się wałem, szczególnie w aplikacjach wykorzystujących oleje i smary kompatybilne z NBR.

Dane techniczne simmeringu 30x48x8 NBR AO/TC

Wymiary simmeringu 30x48x8

Oznaczenie 30x48x8 mm określa podstawowe wymiary montażowe uszczelniacza:

• d: 30 mm - nominalna średnica wału

• D: 48 mm - nominalna średnica gniazda

• B: 8 mm - szerokość uszczelniacza

Pełny wymiar:

30x48x8 mm

Przy doborze należy zweryfikować wszystkie trzy wymiary oraz materiał i konstrukcję uszczelniacza.

NBR - materiał uszczelniający

NBR (Nitrile Butadiene Rubber) to jeden z najczęściej stosowanych elastomerów w promieniowych uszczelniaczach wału.

NBR charakteryzuje się dobrą odpornością na wiele:

• olejów mineralnych

• smarów

• paliw

• cieczy hydraulicznych na bazie olejów mineralnych

Dzięki temu uszczelniacze NBR są szeroko wykorzystywane w standardowych układach napędowych, przekładniach, maszynach i urządzeniach przemysłowych.

Kompatybilność materiału należy zawsze sprawdzić dla konkretnego medium, temperatury oraz warunków pracy.

Co oznacza AO/TC?

Oznaczenia AO oraz TC są spotykane w nomenklaturze promieniowych uszczelniaczy wału różnych producentów.

W tym produkcie określają konstrukcję dwuwargową, obejmującą:

• główną wargę uszczelniającą

• sprężynę dociskową głównej wargi

• dodatkową wargę przeciwpyłową

Główna warga współpracuje z obracającym się wałem i odpowiada za podstawową funkcję uszczelniającą.

Dodatkowa warga stanowi barierę ograniczającą przedostawanie się pyłu, kurzu i innych zanieczyszczeń od strony zewnętrznej.

Jak działa simmering 30x48x8 NBR AO/TC?

Uszczelniacz jest osadzany nieruchomo w gnieździe o nominalnej średnicy 48 mm.

Główna warga uszczelniająca współpracuje z powierzchnią obracającego się wału o nominalnej średnicy 30 mm.

Sprężyna dociskowa pomaga utrzymać właściwy kontakt wargi z powierzchnią wału, natomiast dodatkowa warga przeciwpyłowa zapewnia dodatkową ochronę strefy uszczelnienia od strony zewnętrznej.

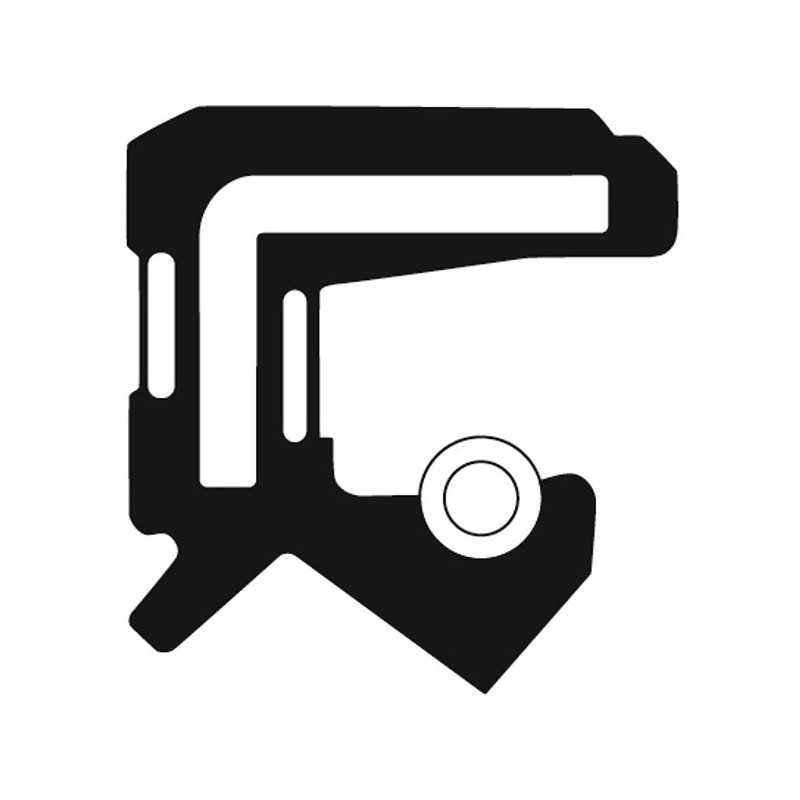

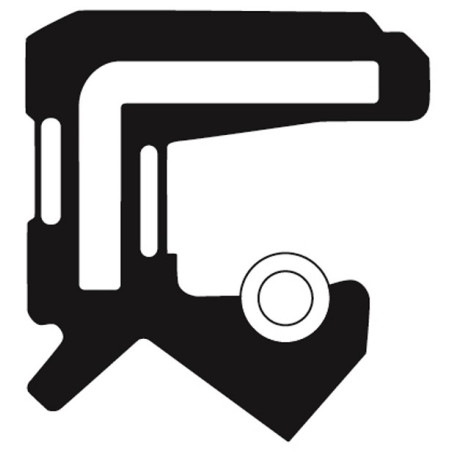

Konstrukcja dwuwargowa

Wykonanie AO/TC posiada dwie wargi pełniące różne funkcje.

Główna warga uszczelniająca

Odpowiada za ograniczenie wycieku oleju, smaru lub innego medium kompatybilnego z NBR.

Dodatkowa warga przeciwpyłowa

Pomaga ograniczyć dostęp kurzu, pyłu i innych zanieczyszczeń do obszaru współpracy głównej wargi z wałem.

Dzięki temu konstrukcja dwuwargowa jest szczególnie przydatna tam, gdzie uszczelnienie jest narażone również na zanieczyszczenia od strony otoczenia.

NBR a FKM

Uszczelniacze NBR i FKM mogą mieć identyczne wymiary i konstrukcję, ale różnią się właściwościami materiałowymi.

NBR jest powszechnym rozwiązaniem do standardowych zastosowań z olejami mineralnymi i smarami.

FKM, często wyszukiwany również jako Viton type, stosowany jest w aplikacjach wymagających większej odporności na podwyższoną temperaturę i wiele agresywniejszych mediów.

Nie należy jednak dobierać materiału wyłącznie na podstawie wymiarów. Decydujące są rzeczywiste warunki pracy i kompatybilność chemiczna.

AO/TC a uszczelniacz jednowargowy

Podstawową różnicą jest obecność dodatkowej wargi przeciwpyłowej.

W konstrukcji AO/TC główna warga ze sprężyną odpowiada za uszczelnienie medium, natomiast druga warga zapewnia dodatkową ochronę od strony środowiska zewnętrznego.

Jest to szczególnie przydatne w miejscach narażonych na:

• kurz

• pył

• zabrudzenia eksploatacyjne

• drobne zanieczyszczenia

Dodatkowa warga nie zastępuje jednak specjalistycznych systemów ochronnych wymaganych w bardzo silnie zanieczyszczonym środowisku.

Typowe zastosowania

Simmering 30x48x8 NBR AO/TC może być stosowany w różnych zespołach z obracającymi się wałami, między innymi w:

• przekładniach

• reduktorach

• silnikach

• pompach

• napędach

• maszynach przemysłowych

• urządzeniach mechanicznych

• zespołach smarowanych olejem lub smarem

Ostateczny dobór zależy od medium, temperatury, prędkości wału, ciśnienia, powierzchni współpracującej oraz warunków środowiskowych.

Jak dobrać simmering 30x48x8 NBR?

Przed zakupem należy sprawdzić:

• średnicę wału 30 mm

• średnicę gniazda 48 mm

• szerokość 8 mm

• materiał NBR

• konstrukcję dwuwargową AO/TC

• rodzaj medium

• temperaturę pracy

• prędkość wału

• warunki ciśnieniowe

• stan powierzchni wału

• poziom zanieczyszczenia otoczenia

Identyczne wymiary 30x48x8 mm nie gwarantują pełnej zamienności różnych uszczelniaczy.

Alternatywne oznaczenia i frazy wyszukiwania

Produkt może być wyszukiwany jako:

• simmering 30x48x8 NBR

• simmering NBR 30x48x8

• simmering 30x48x8 AO

• simmering 30x48x8 TC

• 30x48x8 NBR AO

• 30x48x8 NBR TC

• 30x48x8 AO/TC

• uszczelniacz 30x48x8

• uszczelniacz dwuwargowy 30x48x8

• uszczelniacz wału 30x48x8

• uszczelniacz promieniowy 30x48x8

• oil seal 30x48x8 NBR

• radial shaft seal 30x48x8 NBR

• double lip oil seal 30x48x8

Przy doborze zamiennika należy porównać nie tylko wymiar, ale również materiał oraz konstrukcję warg.

Montaż

Przed montażem należy oczyścić wał i gniazdo.

Powierzchnia wału współpracująca z wargą uszczelniającą powinna być wolna od:

• zadziorów

• ostrych krawędzi

• korozji

• głębokich rys

• innych uszkodzeń mogących uszkodzić wargę

Uszczelniacz należy wciskać równomiernie i bez przekoszenia.

Podczas montażu trzeba chronić główną wargę przed przecięciem, podwinięciem lub deformacją.

FAQ

Jakie wymiary ma simmering 30x48x8 NBR AO/TC?

Uszczelniacz ma wymiary 30x48x8 mm: średnica wału 30 mm, średnica gniazda 48 mm i szerokość 8 mm.

Z jakiego materiału wykonany jest simmering?

Element uszczelniający wykonany jest z NBR - Nitrile Butadiene Rubber.

Co oznacza AO/TC?

AO/TC określa w tym produkcie konstrukcję dwuwargową z główną wargą uszczelniającą ze sprężyną oraz dodatkową wargą przeciwpyłową.

Czy simmering 30x48x8 NBR AO/TC ma sprężynę?

Tak. Główna warga uszczelniająca jest wspomagana sprężyną dociskową.

Do czego służy dodatkowa warga?

Pomaga ograniczyć przedostawanie się kurzu, pyłu i innych zanieczyszczeń do strefy głównej wargi uszczelniającej.

Czy NBR nadaje się do oleju?

NBR wykazuje dobrą odporność na wiele olejów mineralnych i smarów, dlatego jest powszechnie stosowany w uszczelnieniach olejowych. Zgodność należy jednak sprawdzić dla konkretnego medium i temperatury.

Czy NBR i FKM są tym samym materiałem?

Nie. NBR i FKM to różne elastomery. FKM jest zwykle wybierany przy wyższych wymaganiach temperaturowych lub chemicznych.

Czy każdy simmering 30x48x8 jest zamienny?

Nie. Oprócz wymiarów należy sprawdzić materiał, konstrukcję warg, wykonanie zewnętrzne oraz warunki pracy.

Simmering 30x48x8 NBR AO/TC - najważniejsze informacje

Simmering 30x48x8 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału o wymiarach 30x48x8 mm. Wykonany z NBR, posiada główną wargę uszczelniającą ze sprężyną oraz dodatkową wargę przeciwpyłową. Konstrukcja jest przeznaczona do uszczelniania obracających się wałów i dodatkowej ochrony strefy uszczelnienia przed zanieczyszczeniami zewnętrznymi.
