Simmering 110x150x8 NBR BABSL - uszczelniacz dwuwargowy

Simmering 110x150x8 NBR BABSL - uszczelniacz dwuwargowy

Simmering 110x150x8 NBR BABSL to promieniowy uszczelniacz wału o wymiarach 110x150x8 mm, wykonany z kauczuku nitrylowego NBR. Konstrukcja BABSL jest wykonaniem dwuwargowym: posiada główną wargę uszczelniającą ze sprężyną oraz dodatkową wargę ochronną. Elastomerowa powierzchnia zewnętrzna zapewnia uszczelnienie statyczne w gnieździe.

Dane techniczne

Co oznacza 110x150x8 mm?

Wymiary określają nominalny rozmiar montażowy uszczelniacza:

110 mm - nominalna średnica wału.

150 mm - nominalna średnica gniazda.

8 mm - szerokość osiowa uszczelniacza.

Przy doborze zamiennika należy zweryfikować wszystkie trzy wymiary, a także materiał elastomeru i dokładną konstrukcję uszczelniacza.

Co oznacza BABSL?

BABSL jest oznaczeniem konstrukcyjnym promieniowego uszczelniacza wału z elastomerową powierzchnią zewnętrzną, główną wargą uszczelniającą wspomaganą sprężyną oraz dodatkową wargą ochronną.

W konstrukcji tej można wyróżnić:

• główną wargę uszczelniającą

• sprężynę dociskającą główną wargę do powierzchni wału

• dodatkową wargę ochronną

• elastomerową powierzchnię zewnętrzną

• wewnętrzne metalowe usztywnienie

Dodatkowa warga pomaga ograniczyć dostęp pyłu i innych zanieczyszczeń do strefy pracy głównej wargi.

Należy pamiętać, że nomenklatura konstrukcji uszczelniaczy może różnić się pomiędzy producentami. Przy doborze zamiennika nie należy więc kierować się wyłącznie podobnym symbolem - trzeba również porównać rzeczywistą geometrię, materiał i warunki pracy.

Materiał NBR

NBR (Nitrile Butadiene Rubber), czyli kauczuk nitrylowy, jest jednym z najczęściej stosowanych elastomerów w promieniowych uszczelniaczach wału.

NBR charakteryzuje się dobrą odpornością na wiele olejów i smarów mineralnych oraz dobrą odpornością na zużycie. Z tego względu jest powszechnie stosowany w standardowych układach smarowanych olejem lub smarem.

Dobór materiału powinien jednak zawsze uwzględniać konkretne medium, temperaturę pracy, prędkość powierzchniową wału oraz pozostałe warunki eksploatacyjne.

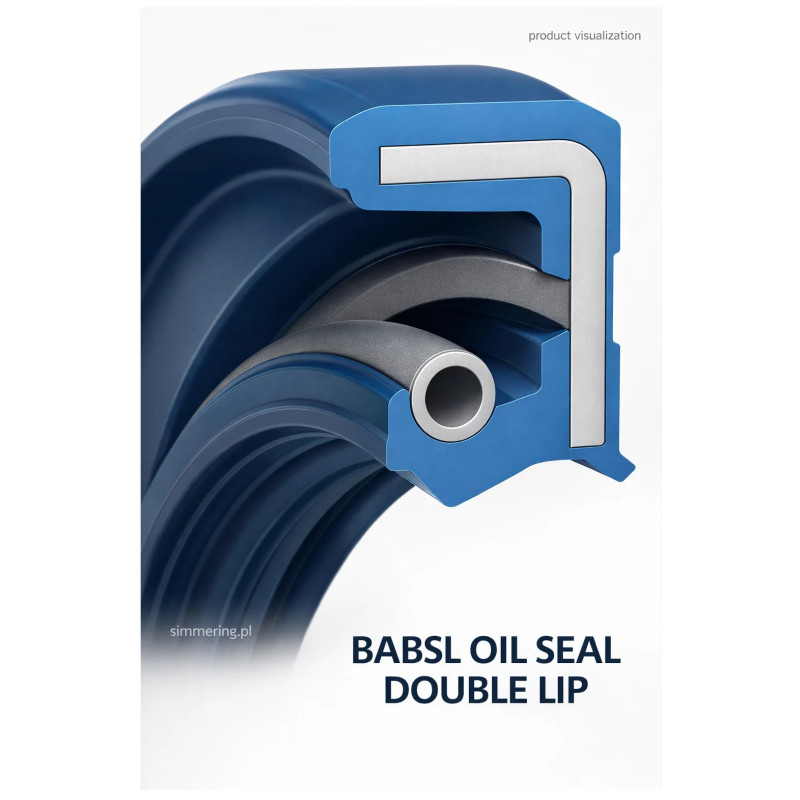

Konstrukcja dwuwargowa BABSL

W simmeringu 110x150x8 NBR BABSL główna warga uszczelniająca współpracuje bezpośrednio z powierzchnią obracającego się wału. Sprężyna zapewnia odpowiedni docisk wargi i pomaga utrzymać właściwy kontakt uszczelniający.

Dodatkowa warga pełni funkcję ochronną, ograniczając przedostawanie się zanieczyszczeń zewnętrznych do strefy pracy głównej wargi.

Elastomerowa powierzchnia zewnętrzna uszczelniacza odpowiada za statyczne uszczelnienie pomiędzy zewnętrzną średnicą simmeringu a gniazdem.

BABSL a uszczelniacz jednowargowy

Najważniejszą różnicą jest obecność dodatkowej wargi.

BABSL - konstrukcja z główną wargą uszczelniającą ze sprężyną oraz dodatkową wargą ochronną.

Konstrukcja jednowargowa - posiada główną wargę uszczelniającą, ale bez dodatkowej wargi ochronnej.

Dlatego dwa uszczelniacze o wymiarach 110x150x8 mm nie muszą być technicznie równoważne.

Dobór simmeringu 110x150x8 NBR BABSL

Przed zakupem lub zastosowaniem zamiennika należy sprawdzić:

• średnicę wału 110 mm

• średnicę gniazda 150 mm

• szerokość 8 mm

• materiał NBR

• konstrukcję BABSL

• obecność dodatkowej wargi

• rodzaj uszczelnianego medium

• temperaturę pracy

• prędkość powierzchniową wału

• stan powierzchni współpracującej

• warunki smarowania

• wymagania dotyczące ochrony przed zanieczyszczeniami

Sama zgodność wymiarów 110x150x8 mm nie gwarantuje pełnej zamienności uszczelniaczy.

Montaż i eksploatacja

Przed montażem należy dokładnie oczyścić wał oraz gniazdo. Powierzchnia wału współpracująca z główną wargą uszczelniającą powinna być wolna od ostrych krawędzi, zadziorów, korozji i uszkodzeń.

Podczas montażu należy zabezpieczyć wargę przed przecięciem lub podwinięciem. Uszczelniacz powinien być wciskany do gniazda równomiernie i bez przekoszenia.

Główna warga uszczelniająca powinna być skierowana w stronę medium, które ma zostać zatrzymane, zgodnie z konstrukcją konkretnego węzła.

FAQ - Simmering 110x150x8 NBR BABSL

Jakie wymiary ma simmering 110x150x8 BABSL?

Uszczelniacz ma nominalną średnicę wału 110 mm, średnicę zewnętrzną 150 mm i szerokość 8 mm. Pełny wymiar wynosi 110x150x8 mm.

Z jakiego materiału wykonany jest uszczelniacz?

Element elastomerowy wykonany jest z NBR, czyli kauczuku nitrylowego.

Czy BABSL jest uszczelniaczem dwuwargowym?

Tak. Konstrukcja BABSL posiada główną wargę uszczelniającą oraz dodatkową wargę ochronną.

Czy BABSL posiada sprężynę?

Tak. Główna warga uszczelniająca jest wspomagana sprężyną dociskową.

Do czego służy dodatkowa warga?

Dodatkowa warga pomaga ograniczyć przedostawanie się pyłu i innych zanieczyszczeń zewnętrznych do obszaru pracy głównej wargi uszczelniającej.

Czy BABSL ma gumowaną powierzchnię zewnętrzną?

Tak. Konstrukcja posiada elastomerową powierzchnię zewnętrzną, która zapewnia statyczne uszczelnienie w gnieździe.

Czy NBR jest odporny na oleje?

NBR wykazuje dobrą odporność na wiele olejów i smarów mineralnych. Kompatybilność należy jednak zawsze zweryfikować dla konkretnego medium, temperatury oraz warunków pracy.

Czy każdy simmering 110x150x8 może zastąpić BABSL?

Nie. Oprócz wymiarów należy sprawdzić materiał, konstrukcję warg, powierzchnię zewnętrzną oraz wymagania konkretnego zastosowania.

Simmering 110x150x8 NBR BABSL - najważniejsze informacje

Simmering 110x150x8 NBR BABSL to dwuwargowy promieniowy uszczelniacz wału o wymiarach 110x150x8 mm, wykonany z NBR. Konstrukcja BABSL obejmuje główną wargę uszczelniającą ze sprężyną, dodatkową wargę ochronną oraz elastomerową powierzchnię zewnętrzną. Przy doborze należy uwzględnić nie tylko wymiary, ale również materiał i konstrukcję uszczelniacza.

Produkt dostępny w simmering.pl - specjalistycznym serwisie i dostawcy uszczelnień technicznych oraz łożysk. Magazyn w Lublinie, wysyłka na terenie Polski i do krajów UE.
