Simmering 110X150X12 NBR AO/ TC Uszczelniacz dwuwargowy

Simmering 110x150x12 NBR AO/TC - uszczelniacz dwuwargowy

Simmering 110x150x12 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału o wymiarach 110x150x12 mm, wykonany z kauczuku nitrylowego NBR. Konstrukcja AO/TC posiada główną wargę uszczelniającą dociskaną do wału sprężyną oraz dodatkową wargę przeciwpyłową, która ogranicza dostęp zanieczyszczeń zewnętrznych do strefy uszczelnienia.

Dane techniczne

Co oznacza 110x150x12 mm?

Wymiary określają podstawowy rozmiar montażowy uszczelniacza:

110 mm - nominalna średnica wału.

150 mm - nominalna średnica gniazda.

12 mm - szerokość osiowa uszczelniacza.

Przy doborze należy sprawdzić wszystkie trzy wymiary. Dodatkowo istotne są materiał elastomeru oraz konstrukcja warg uszczelniających.

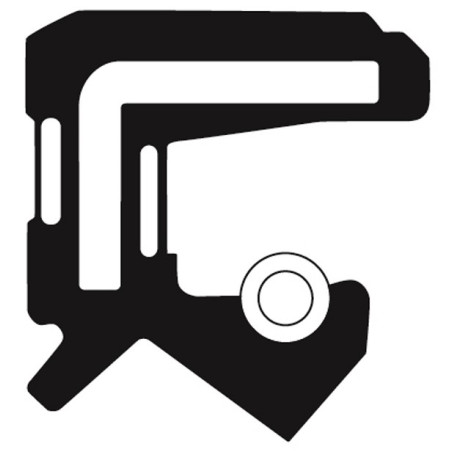

Co oznacza AO/TC?

Oznaczenia AO i TC są stosowane dla promieniowych uszczelniaczy wału o konstrukcji dwuwargowej.

Typowa konstrukcja obejmuje:

• główną wargę uszczelniającą

• sprężynę dociskającą główną wargę do wału

• dodatkową wargę przeciwpyłową

• elastomerową powierzchnię zewnętrzną

• wewnętrzne metalowe wzmocnienie

Dodatkowa warga stanowi podstawową różnicę względem jednowargowych konstrukcji A/SC.

Nomenklatura może różnić się pomiędzy producentami, dlatego przy doborze zamiennika należy porównać rzeczywistą konstrukcję, materiał i wymiary uszczelniacza, a nie wyłącznie symbol AO lub TC.

Materiał NBR

NBR (Nitrile Butadiene Rubber), czyli kauczuk nitrylowy, jest powszechnie stosowanym materiałem do produkcji promieniowych uszczelniaczy wału.

NBR charakteryzuje się dobrą odpornością na wiele olejów i smarów mineralnych oraz dobrą odpornością na zużycie. Dzięki temu jest szeroko wykorzystywany w standardowych układach smarowanych olejem lub smarem.

Przed zastosowaniem należy jednak uwzględnić konkretne medium, temperaturę pracy, prędkość powierzchniową wału oraz pozostałe warunki eksploatacyjne.

Konstrukcja dwuwargowa AO/TC

W simmeringu 110x150x12 NBR AO/TC główna warga uszczelniająca współpracuje bezpośrednio z powierzchnią obracającego się wału. Sprężyna zapewnia odpowiedni docisk wargi do powierzchni wału.

Druga warga pełni funkcję wargi przeciwpyłowej. Jej zadaniem jest ograniczenie przedostawania się kurzu, pyłu i innych zanieczyszczeń zewnętrznych w kierunku głównej strefy uszczelnienia.

Konstrukcja dwuwargowa jest więc szczególnie istotna tam, gdzie oprócz utrzymania medium wewnątrz układu wymagane jest dodatkowe zabezpieczenie strefy uszczelnienia od strony zewnętrznej.

AO/TC a A/SC - jaka jest różnica?

Podstawowa różnica dotyczy konstrukcji warg.

AO/TC - konstrukcja dwuwargowa z główną wargą uszczelniającą oraz dodatkową wargą przeciwpyłową.

A/SC - konstrukcja jednowargowa z główną wargą uszczelniającą, bez dodatkowej wargi przeciwpyłowej.

Nawet przy identycznych wymiarach uszczelniacze AO/TC i A/SC nie powinny być automatycznie traktowane jako identyczne wykonania.

Dobór simmeringu 110x150x12

Przed zakupem lub zastosowaniem zamiennika należy sprawdzić:

• średnicę wału 110 mm

• średnicę gniazda 150 mm

• szerokość 12 mm

• materiał NBR

• konstrukcję dwuwargową AO/TC

• rodzaj uszczelnianego medium

• temperaturę pracy

• prędkość powierzchniową wału

• stan powierzchni wału

• warunki smarowania

• wymagania dotyczące ochrony przed zanieczyszczeniami

Sama zgodność wymiarów 110x150x12 mm nie gwarantuje pełnej zamienności uszczelniaczy.

Montaż

Przed montażem należy dokładnie oczyścić powierzchnię wału i gniazda. Powierzchnia współpracująca z główną wargą uszczelniającą nie powinna mieć ostrych krawędzi, zadziorów ani uszkodzeń.

Podczas montażu należy chronić wargę roboczą przed przecięciem, podwinięciem lub innym uszkodzeniem. Uszczelniacz powinien być wciskany do gniazda równomiernie i bez przekoszenia.

Główna warga robocza powinna być skierowana zgodnie z wymaganym kierunkiem uszczelniania medium.

FAQ - Simmering 110x150x12 NBR AO/TC

Jakie wymiary ma simmering 110x150x12?

Średnica wewnętrzna wynosi 110 mm, średnica zewnętrzna 150 mm, a szerokość 12 mm. Pełny wymiar uszczelniacza to 110x150x12 mm.

Z jakiego materiału wykonany jest uszczelniacz?

Element uszczelniający wykonany jest z NBR, czyli kauczuku nitrylowego.

Czy AO/TC jest simmeringiem dwuwargowym?

Tak. Konstrukcja AO/TC posiada główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową.

Czy AO/TC posiada sprężynę?

Tak. Główna warga uszczelniająca jest dociskana do powierzchni wału za pomocą sprężyny.

Do czego służy druga warga?

Dodatkowa warga przeciwpyłowa ogranicza dostęp kurzu, pyłu i innych zanieczyszczeń zewnętrznych do głównej strefy uszczelnienia.

Czy NBR jest odporny na olej?

NBR wykazuje dobrą odporność na wiele olejów i smarów mineralnych. Zawsze należy jednak sprawdzić kompatybilność z konkretnym medium oraz warunkami pracy.

Czy AO/TC można zastąpić A/SC?

Nie należy zakładać automatycznej zamienności. AO/TC posiada dodatkową wargę przeciwpyłową, natomiast A/SC jest konstrukcją jednowargową. Przed zmianą typu należy sprawdzić wymagania konkretnego węzła.

Simmering 110x150x12 NBR AO/TC - najważniejsze informacje

Simmering 110x150x12 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału o wymiarach 110x150x12 mm, wykonany z NBR. Konstrukcja AO/TC obejmuje główną wargę uszczelniającą ze sprężyną oraz dodatkową wargę przeciwpyłową. Przy doborze należy uwzględnić wymiary, materiał, konstrukcję oraz rzeczywiste warunki pracy.

Produkt dostępny w simmering.pl - specjalistycznym serwisie i dostawcy uszczelnień technicznych oraz łożysk. Magazyn w Lublinie, wysyłka na terenie Polski i do krajów UE.
