Simmering 110x200x13 NBR AO/ TC Uszczelniacz dwuwargowy

Simmering 110x200x13 NBR AO/TC - uszczelniacz dwuwargowy

Simmering 110x200x13 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału o wymiarach 110x200x13 mm, wykonany z kauczuku nitrylowego NBR. Konstrukcja AO/TC posiada główną wargę uszczelniającą dociskaną do powierzchni wału sprężyną oraz dodatkową wargę przeciwpyłową, która pomaga chronić strefę uszczelnienia przed zanieczyszczeniami zewnętrznymi.

Dane techniczne

Co oznacza 110x200x13 mm?

Wymiary określają nominalny rozmiar montażowy uszczelniacza:

110 mm - nominalna średnica wału.

200 mm - nominalna średnica gniazda.

13 mm - szerokość osiowa uszczelniacza.

Przy doborze zamiennika należy sprawdzić wszystkie trzy wymiary oraz zweryfikować materiał elastomeru i konstrukcję warg uszczelniających.

Co oznacza AO/TC?

Oznaczenia AO i TC są stosowane dla promieniowych uszczelniaczy wału o konstrukcji dwuwargowej.

Typowa konstrukcja obejmuje:

• główną wargę uszczelniającą

• sprężynę dociskową głównej wargi

• dodatkową wargę przeciwpyłową

• elastomerową powierzchnię zewnętrzną

• wewnętrzne metalowe wzmocnienie

Główna warga odpowiada za uszczelnienie powierzchni obracającego się wału, natomiast dodatkowa warga pomaga ograniczyć dostęp pyłu, kurzu i innych zanieczyszczeń od strony zewnętrznej.

Nomenklatura uszczelniaczy może różnić się pomiędzy producentami. Przy doborze zamiennika należy więc porównać rzeczywistą konstrukcję, materiał i wymiary, a nie tylko symbol AO lub TC.

Materiał NBR

NBR (Nitrile Butadiene Rubber), czyli kauczuk nitrylowy, jest jednym z najczęściej stosowanych elastomerów w promieniowych uszczelniaczach wału.

NBR wykazuje dobrą odporność na wiele olejów i smarów mineralnych oraz dobrą odporność na zużycie. Z tego względu jest szeroko stosowany w standardowych układach uszczelniających pracujących z olejem lub smarem.

Przy doborze materiału należy uwzględnić konkretne medium, temperaturę pracy, prędkość powierzchniową wału oraz pozostałe warunki eksploatacyjne.

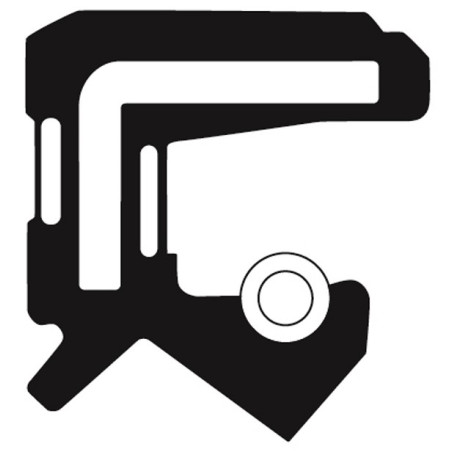

Konstrukcja dwuwargowa AO/TC

W simmeringu 110x200x13 NBR AO/TC główna warga uszczelniająca współpracuje bezpośrednio z powierzchnią wału. Sprężyna zapewnia odpowiedni docisk wargi i pomaga utrzymać właściwy kontakt uszczelniający.

Druga warga pełni funkcję wargi przeciwpyłowej. Pomaga ograniczyć przedostawanie się zanieczyszczeń zewnętrznych do obszaru pracy głównej wargi.

Elastomerowa powierzchnia zewnętrzna zapewnia statyczne uszczelnienie pomiędzy zewnętrzną średnicą simmeringu a powierzchnią gniazda.

AO/TC a A/SC - jaka jest różnica?

Najważniejszą różnicą jest liczba warg.

AO/TC - konstrukcja dwuwargowa z główną wargą uszczelniającą ze sprężyną oraz dodatkową wargą przeciwpyłową.

A/SC - konstrukcja jednowargowa z główną wargą uszczelniającą, bez dodatkowej wargi przeciwpyłowej.

Dwa uszczelniacze o identycznych wymiarach nie powinny być automatycznie uznawane za technicznie równoważne, jeżeli różnią się konstrukcją warg.

Dobór simmeringu 110x200x13

Przed zakupem lub zastosowaniem zamiennika należy sprawdzić:

• średnicę wału 110 mm

• średnicę gniazda 200 mm

• szerokość 13 mm

• materiał NBR

• konstrukcję dwuwargową AO/TC

• rodzaj uszczelnianego medium

• temperaturę pracy

• prędkość powierzchniową wału

• stan powierzchni wału

• warunki smarowania

• wymagany poziom ochrony przed zanieczyszczeniami

Sama zgodność wymiarów 110x200x13 mm nie gwarantuje pełnej zamienności.

Montaż i eksploatacja

Przed montażem należy dokładnie oczyścić wał i gniazdo. Powierzchnia współpracująca z główną wargą uszczelniającą powinna być wolna od ostrych krawędzi, zadziorów, korozji i uszkodzeń.

Podczas montażu należy zabezpieczyć wargę roboczą przed przecięciem lub podwinięciem. Uszczelniacz powinien być wciskany równomiernie i bez przekoszenia.

Główna warga uszczelniająca powinna być skierowana w stronę medium, które ma zostać zatrzymane, zgodnie z konstrukcją danego węzła.

FAQ - Simmering 110x200x13 NBR AO/TC

Jakie wymiary ma simmering 110x200x13?

Nominalna średnica wału wynosi 110 mm, średnica gniazda 200 mm, a szerokość uszczelniacza 13 mm. Pełny wymiar to 110x200x13 mm.

Z jakiego materiału wykonany jest uszczelniacz?

Element elastomerowy wykonany jest z NBR, czyli kauczuku nitrylowego.

Czy AO/TC jest uszczelniaczem dwuwargowym?

Tak. Konstrukcja AO/TC posiada główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową.

Czy główna warga posiada sprężynę?

Tak. Główna warga uszczelniająca jest wspomagana sprężyną zapewniającą odpowiedni kontakt z powierzchnią wału.

Do czego służy dodatkowa warga?

Dodatkowa warga pomaga ograniczyć dostęp pyłu, kurzu i innych zanieczyszczeń zewnętrznych do głównej strefy uszczelnienia.

Czy NBR jest odporny na olej?

NBR wykazuje dobrą odporność na wiele olejów i smarów mineralnych. Kompatybilność należy jednak sprawdzić dla konkretnego medium oraz rzeczywistych warunków pracy.

Czy simmering AO/TC można zastąpić wersją A/SC?

Nie należy zakładać automatycznej zamienności. AO/TC posiada dodatkową wargę przeciwpyłową, natomiast A/SC jest konstrukcją jednowargową.

Czy każdy simmering 110x200x13 będzie odpowiednim zamiennikiem?

Nie. Oprócz wymiarów należy sprawdzić materiał elastomeru, konstrukcję warg, rodzaj powierzchni zewnętrznej oraz warunki pracy.

Simmering 110x200x13 NBR AO/TC - najważniejsze informacje

Simmering 110x200x13 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału o wymiarach 110x200x13 mm, wykonany z NBR. Konstrukcja AO/TC obejmuje główną wargę uszczelniającą ze sprężyną oraz dodatkową wargę przeciwpyłową. Przy doborze należy zweryfikować wymiary, materiał, konstrukcję i rzeczywiste warunki pracy.

Produkt dostępny w simmering.pl - specjalistycznym serwisie i dostawcy uszczelnień technicznych oraz łożysk. Magazyn w Lublinie, wysyłka na terenie Polski i do krajów UE.
