Simmering 440x480x20 NBR AO/ TC Uszczelniacz dwuwargowy

Simmering NBR 440x480x20 AO/TC - uszczelniacz dwuwargowy

Simmering NBR 440x480x20 AO/TC to wielkogabarytowy promieniowy uszczelniacz wału o wymiarach 440x480x20 mm. Wykonany jest z kauczuku nitrylowego NBR i ma konstrukcję dwuwargową: główną wargę uszczelniającą ze sprężyną dociskową oraz dodatkową wargę przeciwpyłową. Typ AO/TC stosowany jest do uszczelniania obracających się wałów i zapewnia dodatkową barierę przed zanieczyszczeniami zewnętrznymi.

Dane techniczne

Wymiary simmeringu 440x480x20

Oznaczenie 440x480x20 mm określa:

440 mm - nominalną średnicę wału
480 mm - nominalną średnicę otworu w oprawie
20 mm - szerokość uszczelniacza

Ze względu na dużą średnicę uszczelniacza przy doborze szczególnie ważne jest potwierdzenie wszystkich trzech wymiarów oraz konstrukcji i materiału uszczelnienia.

Co oznacza NBR AO/TC?

NBR oznacza kauczuk butadienowo-akrylonitrylowy, powszechnie stosowany w promieniowych uszczelniaczach wału.

AO/TC oznacza w przypadku tego produktu konstrukcję dwuwargową. Uszczelniacz posiada główną wargę roboczą ze sprężyną dociskową oraz dodatkową wargę przeciwpyłową.

W anglojęzycznym nazewnictwie produkt należy opisywać jako:

Rotary Shaft Seal 440x480x20 NBR TC - Double Lip Oil Seal

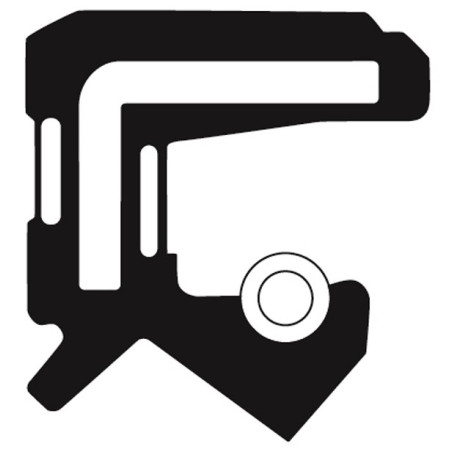

Konstrukcja dwuwargowa AO/TC

Główna warga uszczelniająca współpracuje bezpośrednio z powierzchnią obracającego się wału. Sprężyna dociskowa pomaga utrzymywać kontakt krawędzi uszczelniającej z powierzchnią wału.

Dodatkowa warga przeciwpyłowa znajduje się od strony środowiska zewnętrznego i stanowi dodatkową barierę ograniczającą przedostawanie się pyłu oraz innych zanieczyszczeń do głównej strefy uszczelnienia.

Gumowana powierzchnia zewnętrzna współpracuje z otworem oprawy.

Materiał NBR

NBR jest jednym z najczęściej wykorzystywanych elastomerów w konstrukcji promieniowych uszczelniaczy wału.

Jest powszechnie stosowany w kontakcie z olejami i smarami mineralnymi. Dobór materiału powinien jednak zawsze uwzględniać konkretne medium, temperaturę, prędkość powierzchniową wału oraz pozostałe warunki eksploatacyjne.

W przypadku uszczelniacza o tak dużej średnicy parametry pracy powinny być oceniane dla konkretnego węzła uszczelniającego.

AO/TC a A/BA

AO/TC - konstrukcja dwuwargowa z główną wargą ze sprężyną oraz dodatkową wargą przeciwpyłową.

A/BA - konstrukcja jednowargowa z główną wargą ze sprężyną, bez dodatkowej wargi przeciwpyłowej.

W ogólnym nazewnictwie anglojęzycznym konstrukcje te są często określane odpowiednio jako:

TC - double lip
SC - single lip

Uszczelniacze o takich samych wymiarach, lecz odmiennej konstrukcji warg, nie powinny być automatycznie traktowane jako w pełni zamienne.

Funkcja simmeringu 440x480x20

Promieniowy uszczelniacz wału montowany jest pomiędzy obracającym się wałem a nieruchomą oprawą.

Główna warga służy do uszczelnienia strefy roboczej i ograniczenia wydostawania się kompatybilnego środka smarnego. Dodatkowa warga przeciwpyłowa pomaga chronić główną strefę uszczelnienia przed zanieczyszczeniami pochodzącymi z otoczenia.

Ze względu na wymiar 440x480x20 mm jest to uszczelniacz przeznaczony do dużych węzłów uszczelniających. Konkretne zastosowanie powinno być jednak potwierdzone na podstawie dokumentacji maszyny lub parametrów demontowanego uszczelniacza.

Alternatywne oznaczenia i sposoby wyszukiwania

Produkt może być wyszukiwany również jako:

• Simmering 440x480x20 NBR AO/TC
• Simmering NBR 440x480x20 AO
• Simmering 440x480x20 NBR TC
• 440x480x20 NBR TC
• Oil Seal 440x480x20 NBR TC
• Rotary Shaft Seal 440x480x20 NBR TC
• Double Lip Oil Seal 440x480x20

Przy identyfikacji należy kierować się przede wszystkim wymiarami, materiałem i rzeczywistą konstrukcją uszczelniacza.

Dobór uszczelniacza 440x480x20

Przed zamówieniem należy sprawdzić:

• średnicę wału 440 mm,
• średnicę gniazda 480 mm,
• szerokość 20 mm,
• materiał NBR,
• konstrukcję dwuwargową AO/TC,
• rodzaj uszczelnianego medium,
• temperaturę pracy,
• prędkość powierzchniową wału,
• stan powierzchni współpracującej z wargą,
• konstrukcję gniazda,
• wymagania konkretnego węzła uszczelniającego.

Sama zgodność wymiarów 440x480x20 mm nie jest wystarczającym potwierdzeniem pełnej zamienności dwóch uszczelniaczy.

Montaż

Przed montażem należy dokładnie oczyścić wał oraz gniazdo uszczelniacza. Powierzchnia współpracująca z główną wargą powinna być wolna od zadziorów, ostrych krawędzi i uszkodzeń.

Uszczelniacz należy osadzać równomiernie, unikając przekoszenia i deformacji.

Główna warga ze sprężyną powinna być skierowana w stronę medium, które ma zostać zatrzymane. Podczas przeprowadzania uszczelniacza przez ostre krawędzie, rowki lub inne elementy mogące uszkodzić elastomer należy odpowiednio zabezpieczyć wargę.

W przypadku średnicy 440 mm szczególne znaczenie ma równomierne osadzenie uszczelniacza na całym obwodzie.

FAQ - Simmering NBR 440x480x20 AO/TC

Jakie wymiary ma simmering?

Wymiary wynoszą 440x480x20 mm: średnica wewnętrzna 440 mm, średnica zewnętrzna 480 mm i szerokość 20 mm.

Z jakiego materiału wykonany jest uszczelniacz?

Element uszczelniający wykonany jest z NBR, czyli kauczuku butadienowo-akrylonitrylowego.

Czy 440x480x20 AO/TC jest uszczelniaczem dwuwargowym?

Tak. Posiada główną wargę uszczelniającą ze sprężyną oraz dodatkową wargę przeciwpyłową.

Co oznacza TC?

TC jest powszechnie stosowanym określeniem dwuwargowej konstrukcji promieniowego uszczelniacza wału z dodatkową wargą przeciwpyłową.

Do czego służy dodatkowa warga?

Pomaga ograniczyć przedostawanie się pyłu i innych zanieczyszczeń z otoczenia w kierunku głównej wargi uszczelniającej.

Czym różni się TC od SC?

TC jest konstrukcją dwuwargową z dodatkową wargą przeciwpyłową. SC jest konstrukcją jednowargową bez dodatkowej wargi przeciwpyłowej.

Czy każdy uszczelniacz 440x480x20 będzie zamienny?

Nie. Oprócz wymiarów należy sprawdzić materiał, konstrukcję warg, wykonanie średnicy zewnętrznej oraz warunki pracy.

Simmering NBR 440x480x20 AO/TC - najważniejsze informacje

Simmering NBR 440x480x20 AO/TC to wielkogabarytowy, dwuwargowy promieniowy uszczelniacz wału. Ma średnicę wewnętrzną 440 mm, zewnętrzną 480 mm i szerokość 20 mm. Konstrukcja obejmuje główną wargę ze sprężyną oraz dodatkową wargę przeciwpyłową. Elastomer NBR jest powszechnie stosowany w uszczelnieniach współpracujących z olejami i smarami.
