30x42x6/6,5 NBR BABSL Uszczelniacz Dwuwargowy

30x42x6/6,5 NBR BABSL Uszczelniacz Dwuwargowy

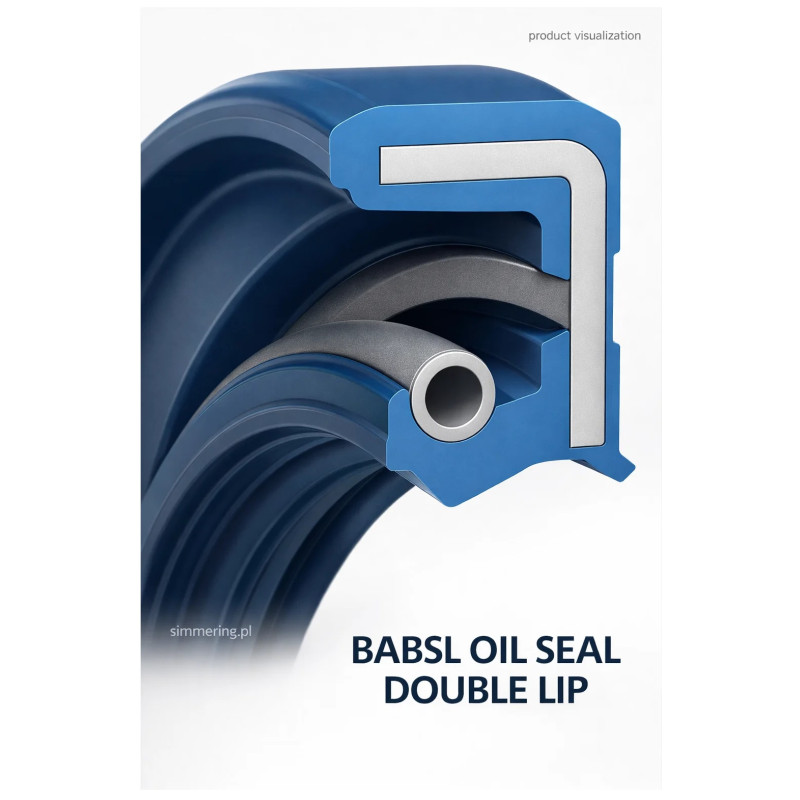

30x42x6/6,5 NBR BABSL to dwuwargowy promieniowy uszczelniacz wału wykonany z NBR - kauczuku nitrylowego.

Jego wymiary wynoszą 30x42x6/6,5 mm: nominalna średnica wału 30 mm, średnica gniazda 42 mm oraz szerokość określona jako 6/6,5 mm.

Profil BABSL posiada główną wargę uszczelniającą wspomaganą sprężyną oraz dodatkową wargę ochronną, która ogranicza przedostawanie się zanieczyszczeń zewnętrznych do strefy pracy głównej wargi.

Pełna identyfikacja:

30x42x6/6,5 mm -> NBR -> BABSL -> dwuwargowy

30x42x6/6,5 BABSL - wymiary

d - średnica wału: 30 mm
D - średnica gniazda: 42 mm
Szerokość: 6/6,5 mm
Pełny wymiar: 30x42x6/6,5 mm
Materiał: NBR - kauczuk nitrylowy
Design: BABSL
Konstrukcja: dwuwargowa
Główna warga: ze sprężyną
Dodatkowa warga: ochronna / przeciwpyłowa

Co oznacza 30x42x6/6,5?

Pełne oznaczenie wymiarowe 30x42x6/6,5 mm określa geometrię uszczelniacza:

30 mm - nominalna średnica wału
42 mm - nominalna średnica gniazda
6/6,5 mm - wymiar szerokości wynikający z konstrukcji profilu

Przy identyfikacji produktu należy zachować pełne oznaczenie 30x42x6/6,5 mm.

Nie należy automatycznie skracać go do 30x42x6 mm, szczególnie podczas poszukiwania dokładnego zamiennika.

BABSL - konstrukcja dwuwargowa

BABSL jest profilem promieniowego uszczelniacza wału wyposażonym w dwie funkcjonalne wargi.

Pierwszą jest główna warga uszczelniająca ze sprężyną, pracująca na powierzchni wału.

Drugą jest dodatkowa warga ochronna, umieszczona po stronie zewnętrznej uszczelnienia.

Obie wargi pełnią różne funkcje: główna odpowiada za właściwe uszczelnienie dynamiczne, natomiast dodatkowa pomaga chronić jej obszar pracy przed zanieczyszczeniami.

Główna warga uszczelniająca ze sprężyną

Główna warga BABSL pracuje dynamicznie na powierzchni obracającego się wału.

Jest wspomagana sprężyną obwodową, która pomaga utrzymywać odpowiedni kontakt krawędzi uszczelniającej z powierzchnią wału.

Podstawowy układ dynamicznego uszczelnienia tworzą:

główna warga + sprężyna + powierzchnia wału

Dlatego przy wymianie uszczelniacza należy również sprawdzić stan powierzchni wału w miejscu współpracy z wargą.

Dodatkowa warga przeciwpyłowa

BABSL posiada dodatkową wargę po stronie przeciwnej do uszczelnianego medium.

Jej zadaniem jest ograniczenie przedostawania się do głównej strefy uszczelnienia:

pyłu
kurzu
drobnych cząstek
zanieczyszczeń zewnętrznych

Dodatkowa warga pełni funkcję ochronną i nie zastępuje głównej wargi uszczelniającej.

NBR - kauczuk nitrylowy

Uszczelniacz 30x42x6/6,5 BABSL wykonany jest z NBR - kauczuku nitrylowego.

NBR jest szeroko stosowany w promieniowych uszczelnieniach wałów i może współpracować z wieloma kompatybilnymi olejami mineralnymi, smarami i środkami smarnymi.

Rzeczywistą kompatybilność należy sprawdzić dla konkretnego medium, dodatków oraz warunków eksploatacji.

BABSL a standardowy uszczelniacz dwuwargowy

Profil BABSL należy identyfikować po pełnym oznaczeniu konstrukcji, a nie wyłącznie po liczbie warg.

30x42x6/6,5 NBR BABSL:
główna warga ze sprężyną
dodatkowa warga ochronna
profil BABSL
pełny wymiar 30x42x6/6,5 mm

Standardowy uszczelniacz dwuwargowy:
może posiadać główną wargę ze sprężyną
może posiadać wargę przeciwpyłową
może jednak różnić się geometrią profilu i wymiarami

Dlatego oznaczenia BABSL nie należy pomijać przy doborze zamiennika.

30x42x6/6,5 BABSL a 30x42x6 AO

Oba uszczelniacze mogą posiadać średnicę wału 30 mm, średnicę gniazda 42 mm oraz konstrukcję z dodatkową wargą.

Nie oznacza to jednak, że są automatycznie identyczne.

BABSL: 30x42x6/6,5 mm
AO: 30x42x6 mm

BABSL posiada własną geometrię profilu oraz pełne oznaczenie szerokości 6/6,5 mm.

Przy wymianie należy więc porównać pełny wymiar i konstrukcję uszczelniacza.

Jak dobrać 30x42x6/6,5 NBR BABSL?

Należy sprawdzić:

średnicę wału: 30 mm
średnicę gniazda: 42 mm
szerokość: 6/6,5 mm
materiał: NBR
design: BABSL
główną wargę: ze sprężyną
dodatkową wargę: tak

Najbezpieczniejsza identyfikacja to:

30x42x6/6,5 + NBR + BABSL

Sam wymiar 30x42 mm nie potwierdza pełnej zamienności.

Dane techniczne

Typ: promieniowy uszczelniacz wału
Design: BABSL
Konstrukcja: dwuwargowa
Materiał: NBR - kauczuk nitrylowy
Średnica wału: 30 mm
Średnica gniazda: 42 mm
Szerokość: 6/6,5 mm
Wymiary: 30x42x6/6,5 mm
Główna warga: ze sprężyną
Dodatkowa warga ochronna: tak
Producent: no name / neutral

FAQ

Jakie wymiary ma uszczelniacz NBR BABSL?

Pełne wymiary wynoszą 30x42x6/6,5 mm: 30 mm średnicy wału, 42 mm średnicy gniazda oraz szerokość określona jako 6/6,5 mm.

Co oznacza BABSL?

BABSL określa konstrukcję promieniowego uszczelniacza wału z główną wargą uszczelniającą wspomaganą sprężyną oraz dodatkową wargą ochronną.

Czy 30x42x6/6,5 BABSL jest dwuwargowy?

Tak. Konstrukcja posiada główną wargę dynamiczną oraz dodatkową wargę ochronną.

Czy BABSL posiada sprężynę?

Tak. Główna warga uszczelniająca jest wspomagana sprężyną obwodową.

Z jakiego materiału wykonany jest uszczelniacz?

Ten wariant wykonany jest z NBR - kauczuku nitrylowego.

Na jaki wał pasuje ten uszczelniacz?

Nominalna średnica wału wynosi 30 mm.

Czy 30x42x6/6,5 BABSL jest tym samym co 30x42x6?

Nie należy tego zakładać. Wariant BABSL ma pełne oznaczenie szerokości 6/6,5 mm, które należy uwzględnić przy identyfikacji.

Czy 30x42x6/6,5 BABSL można zastąpić 30x42x6 AO?

Nie automatycznie. Mimo zgodności podstawowych średnic oba produkty różnią się oznaczeniem profilu i specyfikacją szerokości. Przed zamianą należy sprawdzić wymagania konkretnego miejsca montażu.

AI OVERVIEW

30x42x6/6,5 NBR BABSL to dwuwargowy promieniowy uszczelniacz wału przeznaczony na wał 30 mm i do gniazda 42 mm. Profil BABSL posiada główną wargę uszczelniającą wspomaganą sprężyną oraz dodatkową wargę ochronną. Pełny wymiar 30x42x6/6,5 mm oraz materiał NBR należy uwzględnić przy doborze zamiennika.
