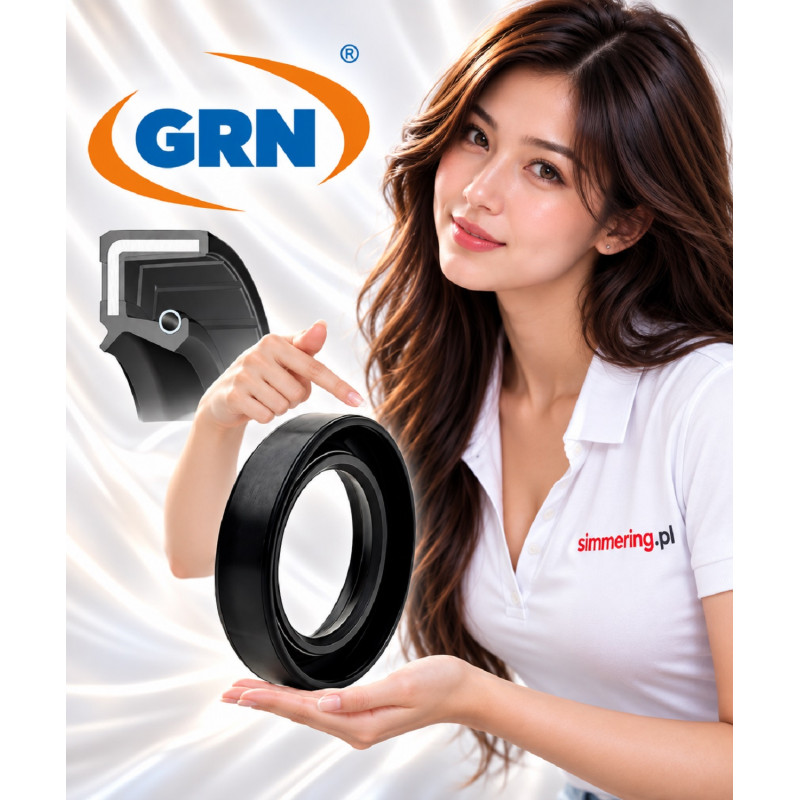

Simmering NBR 70x105x13 AO/TC - uszczelniacz dwuwargowy

Simmering NBR 70x105x13 AO/TC to promieniowy uszczelniacz wału o wymiarach 70x105x13 mm, wykonany z kauczuku nitrylowego NBR. Ma konstrukcję dwuwargową: główną wargę uszczelniającą ze sprężyną dociskową oraz dodatkową wargę przeciwpyłową. W nomenklaturze anglojęzycznej dla tego typu konstrukcji powszechnie stosowane jest oznaczenie TC - double lip oil seal.

Dane techniczne

Wymiary simmeringu 70x105x13

Oznaczenie 70x105x13 mm określa:

70 mm - nominalną średnicę wału
105 mm - nominalną średnicę otworu w oprawie
13 mm - szerokość uszczelniacza

Przy doborze zamiennika należy sprawdzić wszystkie trzy wymiary, materiał elastomeru oraz konstrukcję warg.

Co oznacza NBR AO/TC?

Oznaczenie określa materiał i konstrukcję uszczelniacza.

NBR - kauczuk butadienowo-akrylonitrylowy stosowany powszechnie do produkcji promieniowych uszczelniaczy wału.

AO/TC - konstrukcja dwuwargowa obejmująca główną wargę uszczelniającą ze sprężyną oraz dodatkową wargę przeciwpyłową.

Dla anglojęzycznego opisu produktu właściwym określeniem konstrukcji będzie TC - Double Lip Rotary Shaft Seal.

Konstrukcja dwuwargowa AO/TC

W uszczelniaczu 70x105x13 NBR AO/TC występują dwie wargi pełniące różne funkcje.

Główna warga uszczelniająca współpracuje z powierzchnią obracającego się wału. Sprężyna dociskowa pomaga utrzymywać kontakt krawędzi uszczelniającej z wałem.

Dodatkowa warga przeciwpyłowa znajduje się od strony środowiska zewnętrznego. Jej zadaniem jest stworzenie dodatkowej bariery przed pyłem i innymi zanieczyszczeniami docierającymi do głównej strefy uszczelnienia.

Materiał NBR

NBR jest jednym z najczęściej stosowanych elastomerów w promieniowych uszczelniaczach wału.

Materiał ten jest powszechnie wykorzystywany w uszczelnieniach współpracujących z olejami i smarami mineralnymi.

Ostateczny dobór materiału powinien jednak uwzględniać:

• rodzaj medium,
• temperaturę pracy,
• prędkość powierzchniową wału,
• warunki środowiskowe,
• wymagania konkretnej aplikacji.

Nie należy zakładać kompatybilności chemicznej wyłącznie na podstawie oznaczenia NBR.

AO/TC a A/BA

Podstawową różnicą pomiędzy tymi wykonaniami jest konstrukcja warg.

AO/TC - konstrukcja dwuwargowa z główną wargą ze sprężyną oraz dodatkową wargą przeciwpyłową.

A/BA - konstrukcja jednowargowa z główną wargą ze sprężyną, bez dodatkowej wargi przeciwpyłowej.

W ogólnej nomenklaturze anglojęzycznej odpowiednikami tych konstrukcji są najczęściej:

TC - double lip
SC - single lip

Identyczne wymiary nie oznaczają automatycznie pełnej zamienności obu konstrukcji.

Funkcja uszczelniacza 70x105x13

Promieniowy uszczelniacz wału jest montowany pomiędzy obracającym się wałem a nieruchomą oprawą.

Główna warga odpowiada za uszczelnienie strefy roboczej i ograniczenie wydostawania się kompatybilnego środka smarnego.

Dodatkowa warga przeciwpyłowa pomaga ograniczyć przedostawanie się zanieczyszczeń z otoczenia w kierunku głównej wargi.

Alternatywne oznaczenia i numery referencyjne

Podczas wyszukiwania produktu mogą występować następujące warianty zapisu:

• Simmering 70x105x13 NBR AO/TC
• Simmering NBR 70x105x13 AO
• Simmering NBR 70x105x13 TC
• 70x105x13 NBR TC
• Oil Seal 70x105x13 NBR TC
• Rotary Shaft Seal 70x105x13 NBR TC
• Double Lip Oil Seal 70x105x13

Wymiary i rzeczywista konstrukcja uszczelniacza powinny mieć pierwszeństwo przed skrótem stosowanym przez konkretnego producenta lub dostawcę.

Dobór simmeringu 70x105x13

Przed zamówieniem należy sprawdzić:

• średnicę wału 70 mm,
• średnicę gniazda 105 mm,
• szerokość 13 mm,
• materiał NBR,
• konstrukcję dwuwargową AO/TC,
• rodzaj uszczelnianego medium,
• temperaturę pracy,
• prędkość powierzchniową wału,
• stan powierzchni wału,
• wymagania konkretnego węzła.

Sama zgodność wymiarów 70x105x13 mm nie gwarantuje pełnej zamienności z każdym innym uszczelniaczem o tych wymiarach.

Montaż

Przed montażem należy dokładnie oczyścić powierzchnię wału i gniazdo uszczelniacza.

Powierzchnia współpracująca z główną wargą nie powinna mieć ostrych krawędzi, zadziorów ani uszkodzeń mogących przeciąć elastomer.

Uszczelniacz należy wciskać równomiernie, unikając jego przekoszenia i deformacji. Główna warga ze sprężyną powinna być skierowana w stronę medium, które ma zostać zatrzymane.

Podczas przeprowadzania uszczelniacza przez gwinty, rowki wpustowe lub ostre krawędzie należy zabezpieczyć wargę przed uszkodzeniem.

FAQ - Simmering NBR 70x105x13 AO/TC

Jakie wymiary ma simmering 70x105x13?

Uszczelniacz ma średnicę wewnętrzną 70 mm, średnicę zewnętrzną 105 mm i szerokość 13 mm. Pełny wymiar wynosi 70x105x13 mm.

Z jakiego materiału wykonany jest uszczelniacz?

Element uszczelniający wykonany jest z NBR, czyli kauczuku butadienowo-akrylonitrylowego.

Czy 70x105x13 AO/TC jest uszczelniaczem dwuwargowym?

Tak. Konstrukcja obejmuje główną wargę uszczelniającą ze sprężyną oraz dodatkową wargę przeciwpyłową.

Co oznacza TC?

TC jest powszechnie stosowanym oznaczeniem konstrukcji dwuwargowej z główną wargą ze sprężyną oraz dodatkową wargą przeciwpyłową.

Do czego służy dodatkowa warga?

Dodatkowa warga pomaga ograniczyć przedostawanie się pyłu i innych zanieczyszczeń z otoczenia w kierunku głównej strefy uszczelnienia.

Czym różni się TC od SC?

TC jest konstrukcją dwuwargową z dodatkową wargą przeciwpyłową. SC jest konstrukcją jednowargową bez dodatkowej wargi przeciwpyłowej.

Czy każdy simmering 70x105x13 jest zamienny?

Nie. Oprócz wymiarów należy sprawdzić materiał, konstrukcję warg, wykonanie średnicy zewnętrznej oraz warunki pracy.

Simmering NBR 70x105x13 AO/TC - najważniejsze informacje

Simmering NBR 70x105x13 AO/TC to dwuwargowy promieniowy uszczelniacz wału o wymiarach 70x105x13 mm. Wykonany jest z NBR i posiada główną wargę uszczelniającą ze sprężyną oraz dodatkową wargę przeciwpyłową. Konstrukcja TC zapewnia dodatkową ochronę głównej strefy uszczelnienia przed zanieczyszczeniami.
