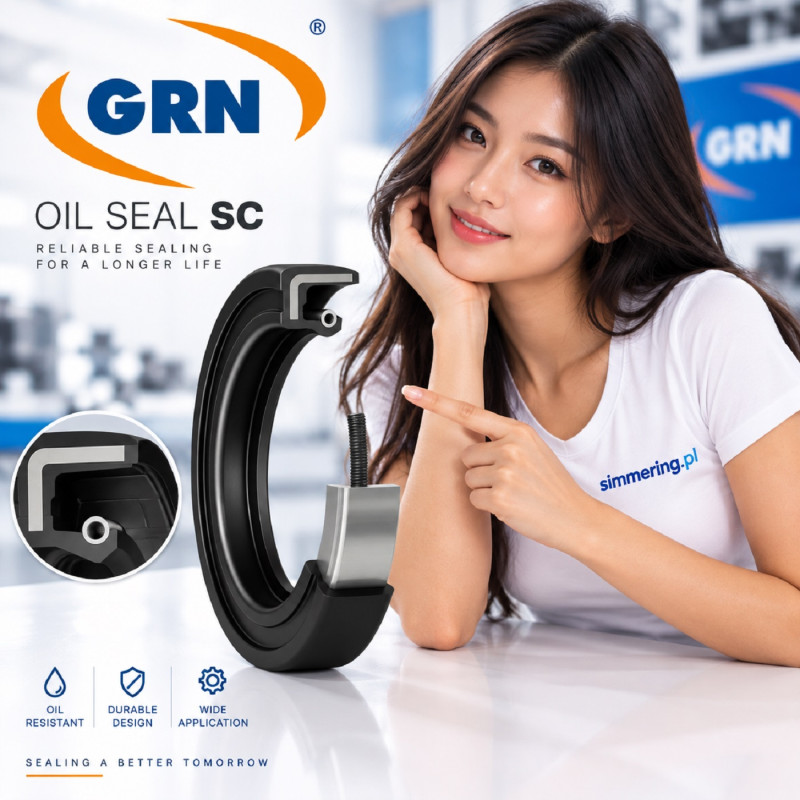

Simmering NBR 70x90x7 A/SC Uszczelniacz Jednowargowy

Simmering NBR 70x90x7 A/SC Uszczelniacz Jednowargowy

Simmering NBR 70x90x7 A/SC to jednowargowy promieniowy uszczelniacz wału (radial shaft oil seal) o wymiarach 70x90x7 mm. Materiał części elastomerowej stanowi NBR. Konstrukcja A/SC wykorzystuje główną wargę uszczelniającą ze sprężyną i nie posiada dodatkowej wargi przeciwpyłowej.

Simmering NBR 70x90x7 A/SC - charakterystyka

Najważniejsze cechy identyfikacyjne produktu:

Wymiary: 70x90x7 mm

Materiał: NBR

Typ: promieniowy uszczelniacz wału

Konstrukcja: jednowargowa

Główna warga: ze sprężyną

Dodatkowa warga przeciwpyłowa: brak

Uszczelniacz tworzy dynamiczną strefę uszczelnienia pomiędzy obracającym się wałem a nieruchomym gniazdem obudowy.

Wymiary 70x90x7 mm

Podstawowe wymiary montażowe:

d = 70 mm - nominalna średnica wału

D = 90 mm - nominalna średnica zewnętrzna uszczelniacza / średnica gniazda

B = 7 mm - szerokość osiowa

Pełny zapis wymiaru:

70x90x7 mm

Wymiary określają podstawową przestrzeń montażową, ale nie identyfikują samodzielnie kompletnej konstrukcji uszczelniacza.

Konstrukcja jednowargowa A/SC

Konstrukcja A/SC wykorzystuje jedną główną wargę uszczelniającą pracującą dynamicznie na powierzchni obracającego się wału.

Warga jest wspomagana sprężyną dociskową, która pomaga utrzymywać jej kontakt z powierzchnią wału.

Wersja jednowargowa nie posiada dodatkowej wargi przeciwpyłowej.

Jest to istotna cecha podczas doboru, ponieważ dokładny wymiar 70x90x7 mm występuje również w konstrukcjach z dodatkową wargą ochronną.

Jak pracuje uszczelniacz 70x90x7 A/SC?

Uszczelniacz pracuje pomiędzy:

obracającym się wałem o nominalnej średnicy 70 mm

oraz

nieruchomym gniazdem o nominalnej średnicy 90 mm.

Główna warga pozostaje w dynamicznym kontakcie z powierzchnią wału. Sprężyna wspomaga jej docisk, natomiast zewnętrzna część uszczelniacza jest nieruchomo osadzona w gnieździe.

Funkcją produktu jest uszczelnienie węzła wał-obudowa. Uszczelniacz nie jest elementem podporowym przeznaczonym do przenoszenia obciążeń wału.

NBR - materiał elastomerowy

NBR oznacza:

Nitrile Butadiene Rubber

czyli kauczuk akrylonitrylo-butadienowy.

Oznaczenie NBR określa rodzinę elastomeru, ale nie identyfikuje konkretnej mieszanki materiałowej.

Z tego względu bez dokumentacji producenta konkretnego wykonania nie należy przypisywać temu produktowi jednej określonej:

twardości Shore A

temperatury minimalnej

temperatury maksymalnej

maksymalnej prędkości wału

dopuszczalnej wartości ciśnienia

Parametry te mogą zależeć od konkretnej mieszanki NBR oraz konstrukcji uszczelniacza.

Co oznacza A/SC?

Dla tego produktu A/SC identyfikuje podstawową konstrukcję jednowargowego promieniowego uszczelniacza wału.

Najważniejsze cechy konstrukcyjne to:

jedna główna warga uszczelniająca

sprężyna dociskowa głównej wargi

brak dodatkowej wargi przeciwpyłowej

Oznaczenia profili różnią się pomiędzy producentami. Dlatego skrótów A, SC czy WA nie należy traktować jako automatycznej i uniwersalnej reguły zamienności.

Przy doborze należy porównywać rzeczywistą konstrukcję uszczelniacza.

A/SC a AO/TC

Najważniejsza różnica dotyczy dodatkowej wargi ochronnej.

A / SC

Jedna główna warga uszczelniająca ze sprężyną.

Brak dodatkowej wargi przeciwpyłowej.

AO / TC

Główna warga uszczelniająca oraz dodatkowa warga ochronna/przeciwpyłowa.

Dlatego 70x90x7 A/SC oraz 70x90x7 AO/TC należy traktować jako różne warianty konstrukcyjne, nawet jeśli mają identyczne podstawowe wymiary.

Kierunek obrotu

Oznaczenie A/SC samo w sobie nie potwierdza kierunkowej geometrii hydrodynamicznej wargi.

Nie należy więc przypisywać produktowi oznaczeń:

RD - right-hand

LD - left-hand

WD - alternating

bez dokumentacji potwierdzającej konstrukcję konkretnego uszczelniacza.

Dobór i zamienność 70x90x7 A/SC

Przy wyborze zamiennika należy sprawdzić:

d = 70 mm

D = 90 mm

B = 7 mm

materiał NBR

konstrukcję jednowargową

sprężynę głównej wargi

brak dodatkowej wargi przeciwpyłowej

Należy również zweryfikować warunki pracy: uszczelniane medium, temperaturę, prędkość powierzchniową wału, ciśnienie oraz stan powierzchni wału.

Identyczne wymiary 70x90x7 mm nie oznaczają automatycznie pełnej zamienności technicznej.

W tym samym wymiarze mogą występować uszczelniacze jednowargowe, dwuwargowe oraz wykonania z różnych elastomerów.

Specyfikacja techniczna

Typ produktu: Promieniowy uszczelniacz wału

Angielska nazwa techniczna: Radial shaft oil seal

Alternatywne określenie: Rotary shaft oil seal

Wymiary: 70x90x7 mm

Średnica wału d: 70 mm

Średnica zewnętrzna D: 90 mm

Szerokość B: 7 mm

Materiał elastomeru: NBR

Pełna nazwa materiału: Nitrile Butadiene Rubber

Konstrukcja: Jednowargowa

Oznaczenie: A / SC

Główna warga uszczelniająca: Tak

Sprężyna głównej wargi: Tak

Dodatkowa warga przeciwpyłowa: Nie

Kierunkowość wargi: Niepotwierdzona

Dokładna twardość NBR: Niepotwierdzona

Dokładny zakres temperatur: Niepotwierdzony

Maksymalna prędkość wału: Niepotwierdzona

Dopuszczalne ciśnienie: Niepotwierdzone

Simmering NBR 70x90x7 A/SC - magazyn Polska

Magazyn i Sklep: Lublin, ul. Smoluchowskiego 1, Budynek 4

Wysyłka 24h. Produkt dostępny z magazynu w Polsce z dostawą na terenie UE.

FAQ

Jakie wymiary ma Simmering NBR 70x90x7 A/SC?

Wymiary wynoszą 70x90x7 mm: średnica wału 70 mm, średnica zewnętrzna 90 mm i szerokość 7 mm.

Jakiego typu jest 70x90x7 A/SC?

Jest to jednowargowy promieniowy uszczelniacz wału.

Czy 70x90x7 A/SC posiada sprężynę?

Tak. Główna warga uszczelniająca jest wspomagana sprężyną dociskową.

Czy A/SC ma dodatkową wargę przeciwpyłową?

Nie. Wariant A/SC posiada jedną główną wargę i nie ma dodatkowej wargi przeciwpyłowej.

Co oznacza NBR?

NBR oznacza Nitrile Butadiene Rubber, czyli kauczuk akrylonitrylo-butadienowy.

Czy 70x90x7 A/SC i AO/TC są tym samym uszczelniaczem?

Nie. AO/TC posiada dodatkową wargę ochronną, której nie ma konstrukcja A/SC.

Czy każdy simmering 70x90x7 będzie zamiennikiem?

Nie. Oprócz wymiarów należy sprawdzić materiał, konstrukcję warg i warunki pracy.

Czy można określić temperaturę pracy tego uszczelniacza na podstawie NBR?

Nie w sposób wystarczająco precyzyjny. Dokładny zakres temperatur zależy od konkretnej mieszanki NBR i powinien pochodzić z dokumentacji producenta.
