Simmering 100x180x12 NBR AO/ TC Uszczelniacz dwuwargowy

Simmering 100x180x12 NBR AO/TC - uszczelniacz dwuwargowy

Simmering 100x180x12 NBR AO/TC to promieniowy uszczelniacz wału o wymiarach 100x180x12 mm, wykonany z kauczuku nitrylowego NBR. Konstrukcja AO/TC oznacza wykonanie dwuwargowe: główna warga uszczelniająca współpracuje z obracającym się wałem, natomiast dodatkowa warga przeciwpyłowa ogranicza przedostawanie się zanieczyszczeń od strony zewnętrznej.

Dane techniczne

Co oznacza 100x180x12?

Wymiary simmeringu określają jego podstawowe wymiary montażowe:

100 mm - średnica wewnętrzna, odpowiadająca nominalnej średnicy wału.

180 mm - średnica zewnętrzna, odpowiadająca nominalnej średnicy gniazda.

12 mm - szerokość osiowa uszczelniacza.

Przy doborze należy sprawdzić wszystkie trzy wartości. Sama średnica wału nie wystarcza do prawidłowej identyfikacji uszczelniacza.

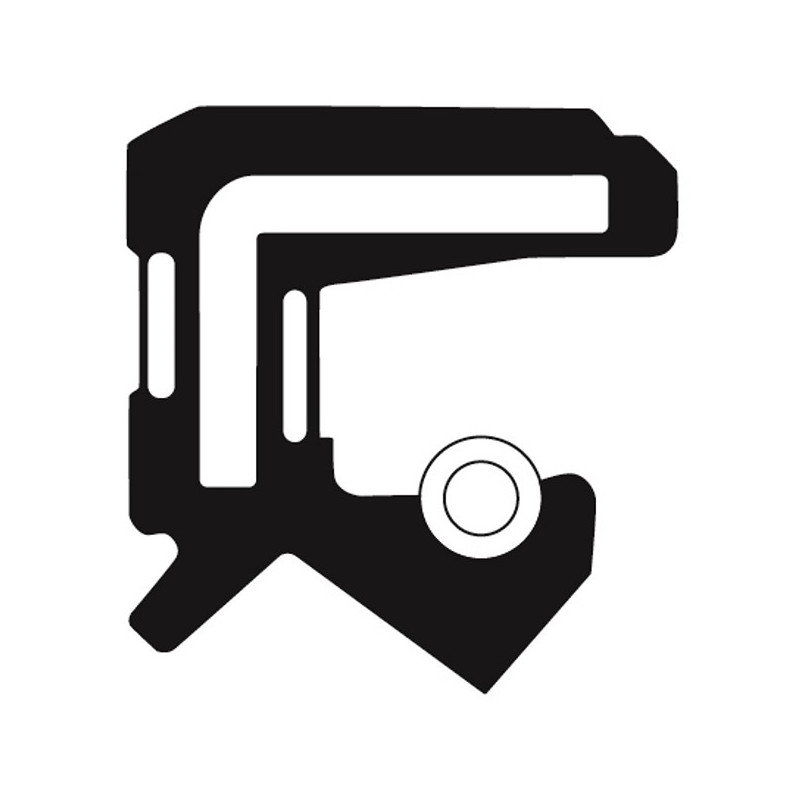

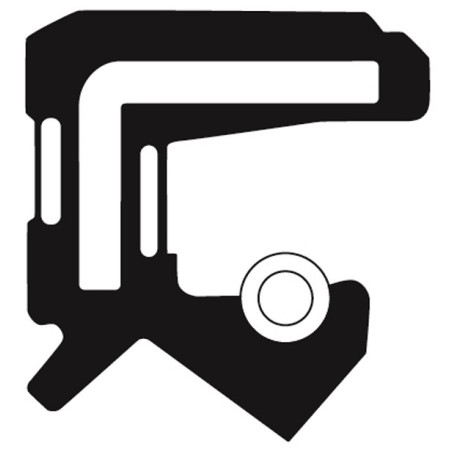

Co oznacza AO/TC?

AO oraz TC to oznaczenia stosowane dla popularnej konstrukcji promieniowego uszczelniacza wału z dodatkową wargą przeciwpyłową.

Konstrukcja obejmuje:

• główną wargę uszczelniającą
• sprężynę dociskającą wargę do powierzchni wału
• dodatkową wargę przeciwpyłową
• elastomerową powierzchnię zewnętrzną
• metalowy element wzmacniający wewnątrz uszczelniacza

Oznaczenia AO i TC mogą pochodzić z różnych systemów nomenklatury producentów, dlatego przy zamianie uszczelniacza należy porównywać rzeczywistą konstrukcję, a nie wyłącznie symbol.

Materiał NBR

NBR (Nitrile Butadiene Rubber), czyli kauczuk nitrylowy, jest jednym z najczęściej stosowanych materiałów w promieniowych uszczelniaczach wału.

NBR charakteryzuje się dobrą odpornością na wiele olejów i smarów mineralnych oraz dobrą odpornością na zużycie. Z tego względu jest powszechnie wykorzystywany w standardowych uszczelnieniach wałów maszyn i urządzeń.

Dobór materiału zawsze powinien jednak uwzględniać medium, temperaturę, prędkość obrotową wału i warunki pracy. NBR nie jest materiałem uniwersalnym dla wszystkich cieczy i temperatur.

Konstrukcja dwuwargowa

W simmeringu 100x180x12 NBR AO/TC główna warga odpowiada za utrzymanie środka smarnego lub innego kompatybilnego medium po stronie uszczelnianej.

Druga warga pełni funkcję pomocniczej wargi przeciwpyłowej. Jej zadaniem jest ograniczenie dostępu pyłu, kurzu i innych zanieczyszczeń do obszaru pracy głównej wargi.

Jest to zasadnicza różnica względem typowych konstrukcji jednowargowych.

AO/TC a uszczelniacz jednowargowy

Uszczelniacz AO/TC posiada dodatkową wargę przeciwpyłową.

Uszczelniacz jednowargowy posiada zasadniczo jedną główną wargę uszczelniającą.

Nie należy zakładać pełnej zamienności tych konstrukcji wyłącznie na podstawie identycznych wymiarów 100x180x12 mm. Należy uwzględnić warunki pracy oraz wymagany sposób ochrony węzła.

Dobór simmeringu 100x180x12

Przed zakupem lub zastosowaniem zamiennika należy sprawdzić:

• średnicę wału 100 mm
• średnicę gniazda 180 mm
• szerokość 12 mm
• materiał NBR
• konstrukcję dwuwargową AO/TC
• rodzaj uszczelnianego medium
• temperaturę pracy
• prędkość powierzchniową wału
• stan powierzchni współpracującej z wargą
• ciśnienie występujące w układzie

Identyczne wymiary nie oznaczają automatycznie, że każdy simmering 100x180x12 będzie odpowiednim zamiennikiem.

Montaż

Przed montażem należy dokładnie oczyścić wał i gniazdo. Powierzchnia wału współpracująca z główną wargą nie powinna mieć ostrych krawędzi, zadziorów ani uszkodzeń mogących przeciąć elastomer.

Wargę roboczą należy odpowiednio przygotować zgodnie z wymaganiami konkretnej aplikacji i środka smarnego. Uszczelniacz powinien być wciskany równomiernie, bez przekoszenia i bez bezpośredniego uderzania w jego powierzchnię roboczą.

FAQ - Simmering 100x180x12 NBR AO/TC

Jakie wymiary ma simmering 100x180x12?

Średnica wewnętrzna wynosi 100 mm, średnica zewnętrzna 180 mm, a szerokość 12 mm. Pełny wymiar to 100x180x12 mm.

Z jakiego materiału wykonany jest ten simmering?

Element uszczelniający wykonany jest z NBR, czyli kauczuku nitrylowego.

Czy 100x180x12 AO/TC jest simmeringiem dwuwargowym?

Tak. Konstrukcja AO/TC posiada główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową.

Do czego służy druga warga?

Dodatkowa warga ogranicza przedostawanie się pyłu, kurzu i innych zanieczyszczeń od strony zewnętrznej do obszaru pracy głównej wargi uszczelniającej.

Czy simmering NBR jest odporny na olej?

NBR wykazuje dobrą odporność na wiele olejów i smarów mineralnych. Przed zastosowaniem należy jednak sprawdzić kompatybilność NBR z konkretnym medium oraz temperaturą pracy.

Czy AO i TC oznaczają dokładnie to samo?

AO i TC są oznaczeniami spotykanymi dla konstrukcji z dodatkową wargą przeciwpyłową, jednak nomenklatura może różnić się między producentami. Przy doborze zamiennika należy sprawdzić rzeczywistą konstrukcję uszczelniacza.

Czy można zastąpić AO/TC simmeringiem jednowargowym?

Nie należy zakładać takiej zamienności automatycznie. Wersja AO/TC ma dodatkową wargę przeciwpyłową, której nie posiada standardowa konstrukcja jednowargowa.

Simmering 100x180x12 NBR AO/TC - najważniejsze informacje

Simmering 100x180x12 NBR AO/TC to promieniowy uszczelniacz wału o wymiarach 100x180x12 mm, wykonany z NBR. Konstrukcja dwuwargowa obejmuje główną wargę uszczelniającą ze sprężyną oraz dodatkową wargę przeciwpyłową. Przy doborze należy uwzględnić nie tylko wymiary, lecz również materiał, konstrukcję i warunki pracy.

Produkt dostępny w simmering.pl - specjalistycznym serwisie i dostawcy uszczelnień technicznych oraz łożysk. Magazyn w Lublinie, wysyłka na terenie Polski i do krajów UE.
