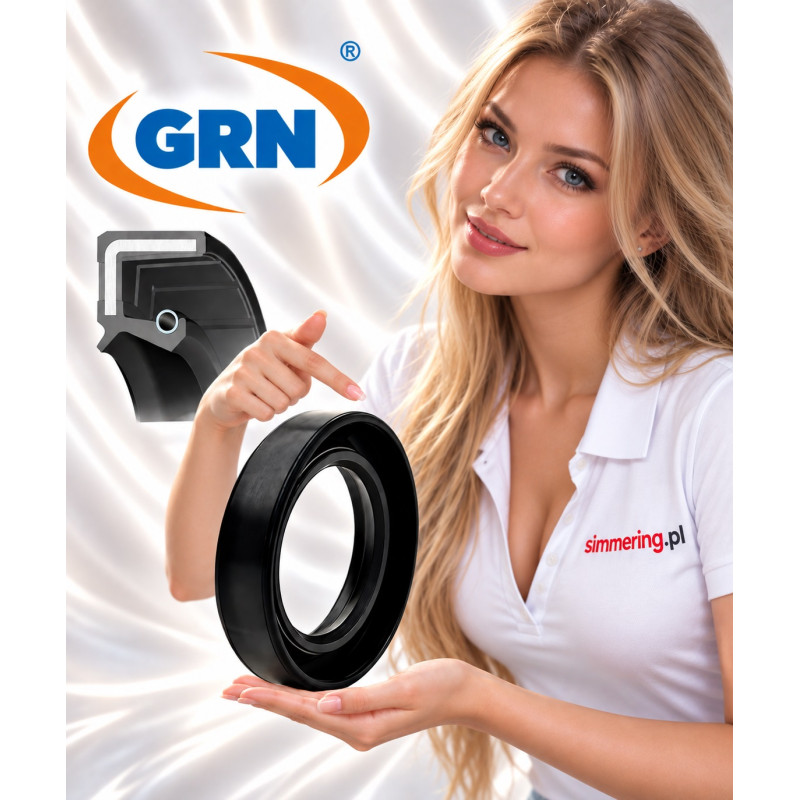

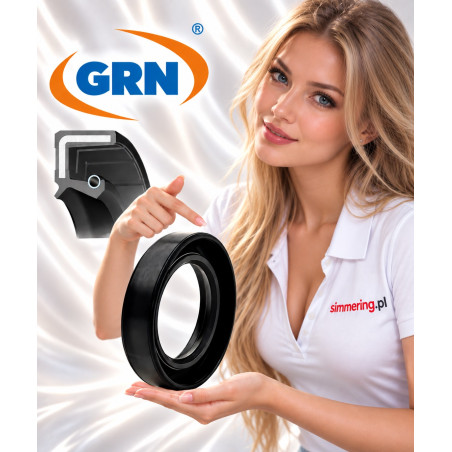

Simmering 110x130x10 NBR AO/TC GRN® Uszczelniacz dwuwargowy

Simmering 110x130x10 NBR AO/TC GRN® Uszczelniacz dwuwargowy

Simmering 110x130x10 NBR AO/TC GRN® to dwuwargowy promieniowy uszczelniacz wału o nominalnych wymiarach 110x130x10 mm, wykonany z NBR - kauczuku nitrylowego. Konstrukcja AO/TC wykorzystuje główną wargę uszczelniającą wspomaganą sprężyną oraz dodatkową wargę przeciwpyłową. Kluczową cechą odróżniającą ten wariant od innych uszczelniaczy 110x130 jest szerokość B = 10 mm.

Pełna identyfikacja:

GRN® + 110x130x10 mm + NBR + AO/TC

Simmering 110x130x10 NBR AO/TC GRN® - charakterystyka

Podstawowe dane identyfikacyjne produktu:

Marka: GRN®

Typ produktu: promieniowy uszczelniacz wału

EN: radial shaft seal / rotary shaft seal / oil seal

Konstrukcja: AO/TC

Wykonanie: dwuwargowe

Materiał: NBR

Materiał EN: Nitrile Butadiene Rubber

Wymiary: 110x130x10 mm

Średnica wału d: 110 mm

Średnica zewnętrzna D: 130 mm

Szerokość B: 10 mm

Główna warga: ze sprężyną

Dodatkowa warga: przeciwpyłowa

Do jednoznacznej identyfikacji należy zachować cały zestaw parametrów: 110x130x10 mm + NBR + AO/TC + GRN®.

Wymiary simmeringu 110x130x10

Nominalne wymiary montażowe:

d = 110 mm - nominalna średnica wału

D = 130 mm - nominalna średnica zewnętrzna uszczelniacza / odpowiadająca średnica gniazda

B = 10 mm - nominalna szerokość osiowa

Pełny wymiar:

110x130x10 mm

Pierwsza wartość, 110 mm, odpowiada nominalnej średnicy wału, na którym pracuje główna warga uszczelniająca.

Druga wartość, 130 mm, określa nominalną średnicę zewnętrzną uszczelniacza i odpowiadającą jej średnicę gniazda.

Trzecia wartość, 10 mm, określa szerokość tego konkretnego wariantu.

Wszystkie trzy wymiary należy zachować podczas identyfikacji. Oznaczenie 110x130 jest niewystarczające, ponieważ dla tych samych średnic mogą występować uszczelniacze o różnych szerokościach.

Konstrukcja AO/TC - uszczelniacz dwuwargowy

Konstrukcja AO/TC obejmuje dwie wargi o różnych funkcjach.

Główna warga uszczelniająca pracuje dynamicznie na powierzchni obracającego się wału.

Sprężyna obwodowa wspomaga radialny docisk głównej krawędzi uszczelniającej do powierzchni wału.

Dodatkowa warga przeciwpyłowa tworzy dodatkową barierę od strony środowiska zewnętrznego.

Główna warga odpowiada za podstawową funkcję dynamicznego uszczelnienia. Dodatkowa warga ma funkcję ochronną i pomaga ograniczać dostęp zewnętrznych zanieczyszczeń do głównej strefy uszczelniającej.

Konstrukcja dwuwargowa jest zatem istotnym parametrem przy porównywaniu tego produktu z uszczelniaczami jednowargowymi o takich samych wymiarach.

Jak pracuje GRN® 110x130x10 AO/TC?

GRN® 110x130x10 NBR AO/TC jest promieniowym uszczelniaczem wału, który tworzy uszczelnienie pomiędzy obracającym się wałem a nieruchomym gniazdem.

Nominalna średnica współpracującego wału wynosi d = 110 mm.

Nominalna średnica zewnętrzna uszczelniacza wynosi D = 130 mm i odpowiada nominalnemu wymiarowi gniazda montażowego.

Główna warga pracuje dynamicznie na powierzchni wału. Sprężyna obwodowa wspomaga utrzymanie kontaktu krawędzi uszczelniającej z wałem.

Dodatkowa warga przeciwpyłowa znajduje się po zewnętrznej stronie głównego układu uszczelniającego i pełni funkcję dodatkowej bariery ochronnej.

Produkt jest elementem uszczelniającym, a nie łożyskiem i nie służy do przenoszenia obciążeń promieniowych lub osiowych.

NBR - kauczuk nitrylowy

Materiał uszczelniający:

NBR - kauczuk nitrylowy

Nazwa angielska:

Nitrile Butadiene Rubber

NBR określa rodzinę elastomeru zastosowanego w uszczelniaczu, ale samo oznaczenie materiału nie pozwala określić dokładnej receptury mieszanki.

Dlatego bez dokumentacji dla dokładnego GRN® 110x130x10 NBR AO/TC nie przypisujemy temu produktowi konkretnej:

twardości Shore A,

minimalnej ani maksymalnej temperatury pracy,

maksymalnej prędkości obrotowej,

maksymalnej prędkości obwodowej wału,

wartości dopuszczalnego ciśnienia.

Parametrów publikowanych dla typowych uszczelniaczy NBR innych producentów nie należy przedstawiać jako potwierdzonej specyfikacji tego produktu.

Co oznacza 110x130x10 NBR AO/TC?

Oznaczenie produktu można odczytać następująco:

110 - nominalna średnica wału w mm

130 - nominalna średnica zewnętrzna w mm

10 - nominalna szerokość w mm

NBR - kauczuk nitrylowy

AO/TC - konstrukcja dwuwargowa

GRN® - marka produktu

Pełna identyfikacja:

GRN® + 110x130x10 + NBR + AO/TC

Przy doborze nie należy pomijać trzeciego wymiaru. W przypadku tej grupy produktów właśnie szerokość może odróżniać kilka uszczelniaczy przeznaczonych do innych warunków montażowych.

GRN® 110x130x10 a 110x130x15

Warianty 110x130x10 i 110x130x15 mają takie same nominalne średnice:

d = 110 mm

D = 130 mm

Różnią się jednak szerokością:

110x130x10 - B = 10 mm

110x130x15 - B = 15 mm

Różnica wynosi 5 mm.

Nie należy więc traktować tych produktów jako tego samego wariantu ani automatycznych zamienników. Przed montażem należy sprawdzić wymaganą szerokość uszczelniacza oraz geometrię konkretnego węzła uszczelniającego.

Rozdzielenie tych produktów jest również istotne dla prawidłowej identyfikacji w katalogu: 110x130x10 oraz 110x130x15 powinny posiadać oddzielne karty produktowe.

Dobór i zamienność

Przy doborze zamiennika dla GRN® 110x130x10 NBR AO/TC należy zweryfikować:

• d = 110 mm
• D = 130 mm
• B = 10 mm
• materiał NBR
• konstrukcję AO/TC
• wykonanie dwuwargowe
• główną wargę ze sprężyną
• dodatkową wargę przeciwpyłową

Jeżeli znane są warunki pracy, należy dodatkowo sprawdzić medium, temperaturę, prędkość wału, warunki ciśnieniowe oraz wymagania dotyczące powierzchni wału i gniazda.

Zgodność wymiarów nie potwierdza automatycznie pełnej zamienności technicznej.

Uszczelniacze innych producentów mogą mieć takie same nominalne wymiary, ale różnić się mieszanką elastomerową, geometrią warg lub dopuszczalnymi warunkami pracy.

Specyfikacja techniczna

FAQ

Jakie wymiary ma simmering GRN® 110x130x10?

Nominalne wymiary wynoszą 110x130x10 mm: średnica wału d = 110 mm, średnica zewnętrzna D = 130 mm i szerokość B = 10 mm.

Jakiego typu jest GRN® 110x130x10 NBR AO/TC?

Jest to dwuwargowy promieniowy uszczelniacz wału, określany po angielsku jako radial shaft seal, rotary shaft seal lub oil seal.

Co oznacza AO/TC?

AO/TC określa konstrukcję dwuwargową z główną wargą uszczelniającą wspomaganą sprężyną oraz dodatkową wargą przeciwpyłową.

Z jakiego materiału wykonany jest simmering 110x130x10?

Materiałem uszczelniającym jest NBR - kauczuk nitrylowy (Nitrile Butadiene Rubber).

Czy GRN® 110x130x10 AO/TC posiada sprężynę?

Tak. Główna dynamiczna warga uszczelniająca jest wspomagana sprężyną obwodową.

Do czego służy dodatkowa warga?

Dodatkowa warga przeciwpyłowa tworzy barierę od strony środowiska zewnętrznego i pomaga ograniczać dostęp zanieczyszczeń do głównej strefy uszczelnienia.

Czym różni się 110x130x10 od 110x130x15?

Oba warianty mają d = 110 mm i D = 130 mm, ale różnią się szerokością. Wariant 110x130x10 ma B = 10 mm, a 110x130x15 ma B = 15 mm.

Czy każdy uszczelniacz 110x130x10 jest zamienny z GRN® AO/TC?

Nie. Oprócz wymiarów należy porównać materiał, konstrukcję warg i wymagane parametry pracy. Zgodność wymiarowa nie oznacza automatycznie pełnej zamienności.
