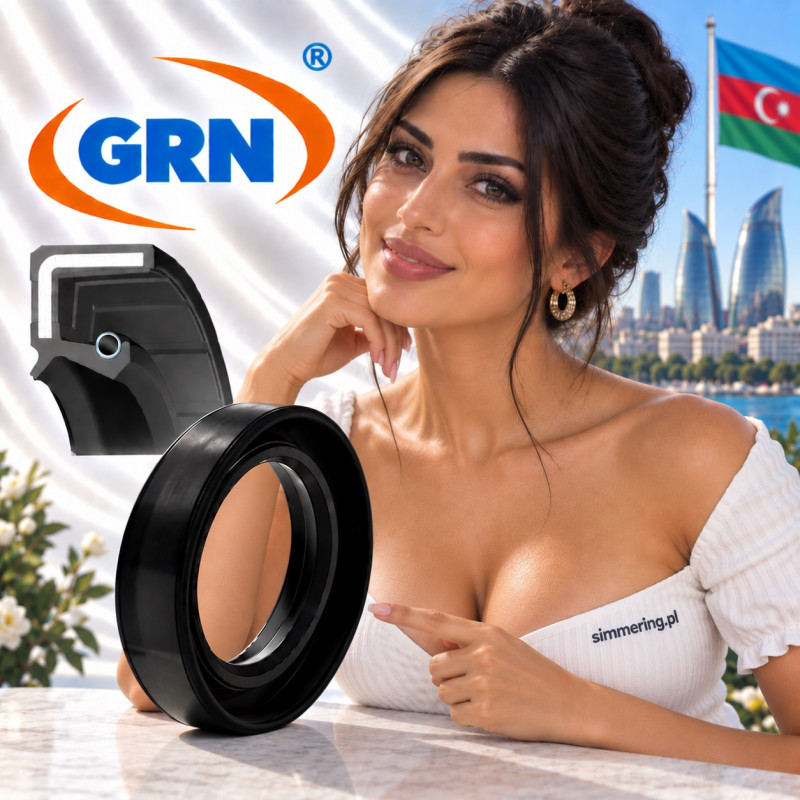

GRN® 15x32x7 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału. Wymiary: d: 15 mm, D: 32 mm, B: 7 mm. Materiał: NBR. Konstrukcja obejmuje sprężynowaną główną wargę uszczelniającą i dodatkową wargę przeciwpyłową. Referencja: 15X32X7. EAN: 5903641601559.
Warehouse and Store: Lublin, Smoluchowskiego 1 Street, Building 4.
24h Shipping. Available from stock in Poland for delivery across the EU.
GRN® 15x32x7 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału o nominalnych wymiarach 15x32x7 mm, wykonany z NBR - kauczuku butadienowo-akrylonitrylowego. Konstrukcja wykorzystuje główną dynamiczną wargę uszczelniającą wspomaganą sprężyną obwodową oraz dodatkową wargę przeciwpyłową. Dokładny produkt identyfikują referencja 15X32X7 i EAN 5903641601559.
Pełna identyfikacja:
GRN® + 15X32X7 + NBR + AO/TC
Zweryfikowane dane identyfikacyjne:
Marka: GRN®
Referencja: 15X32X7
EAN: 5903641601559
Typ produktu: promieniowy uszczelniacz wału / simmering
Konstrukcja: AO/TC
Konfiguracja: dwuwargowa
Materiał: NBR
Pełna nazwa materiału: kauczuk butadienowo-akrylonitrylowy
Wymiary: 15x32x7 mm
Średnica wału d: 15 mm
Średnica zewnętrzna D: 32 mm
Szerokość B: 7 mm
Główna warga: sprężynowana
Dodatkowa warga: przeciwpyłowa
Dla jednoznacznej identyfikacji produktu należy zachować:
GRN® + 15X32X7 + NBR + AO/TC
Nominalne wymiary montażowe:
d: 15 mm - nominalna średnica wału
D: 32 mm - nominalna średnica zewnętrzna uszczelniacza / otworu montażowego
B: 7 mm - nominalna szerokość osiowa
Pełny wymiar:
15x32x7 mm
Pierwsza wartość określa nominalną średnicę wału, na którym pracuje główna dynamiczna warga uszczelniająca.
Druga określa nominalną średnicę zewnętrzną uszczelniacza.
Trzecia określa nominalną szerokość osiową.
Podczas doboru należy zachować wszystkie trzy wartości. Oznaczenie 15x32 mm bez szerokości nie identyfikuje jednoznacznie tego wariantu.
GRN® 15x32x7 NBR AO/TC ma konstrukcję dwuwargową.
Składa się ona funkcjonalnie z:
głównej wargi uszczelniającej - pracującej dynamicznie na powierzchni obracającego się wału,
sprężyny obwodowej - wspomagającej docisk głównej krawędzi uszczelniającej do wału,
dodatkowej wargi przeciwpyłowej - tworzącej dodatkową barierę od strony otoczenia.
Dodatkowej wargi nie należy traktować jako drugiej identycznej wargi zatrzymującej medium. Jej podstawowym zadaniem w tej konstrukcji jest ochrona głównej strefy uszczelniającej przed zanieczyszczeniami zewnętrznymi.
W angielskiej wersji karta tego produktu wykorzystuje oznaczenie:
TC - Double Lip Rotary Shaft Seal
Główna warga uszczelniająca współpracuje dynamicznie z wałem o nominalnej średnicy 15 mm.
Sprężyna obwodowa wspomaga utrzymanie kontaktu krawędzi uszczelniającej z powierzchnią wału. Dodatkowa warga znajduje się od strony zewnętrznej i ogranicza dostęp zanieczyszczeń do strefy pracy głównej wargi.
Jest to zatem dynamiczny promieniowy uszczelniacz obracającego się wału, a nie uszczelnienie statyczne.
Dla dokładnej referencji 15X32X7 nie została potwierdzona lewa ani prawa kierunkowość hydrodynamiczna.
Materiał dokładnego produktu to:
NBR - kauczuk butadienowo-akrylonitrylowy
NBR jest integralną częścią identyfikacji tego wariantu. Uszczelniacz 15x32x7 wykonany z innego elastomeru nie powinien być automatycznie traktowany jako ten sam produkt.
Dla dokładnej referencji GRN® 15X32X7 nie potwierdzono wiarygodnie:
twardości Shore A
dokładnego zakresu temperatur pracy
maksymalnego ciśnienia
maksymalnej prędkości obrotowej
maksymalnej prędkości powierzchniowej wału
Z tego względu ogólnych parametrów spotykanych dla NBR nie należy przedstawiać jako gwarantowanych parametrów tego konkretnego produktu.
Oznaczenie można odczytać następująco:
15 - nominalna średnica wału w mm
32 - nominalna średnica zewnętrzna w mm
7 - nominalna szerokość osiowa w mm
NBR - kauczuk butadienowo-akrylonitrylowy
AO/TC - konstrukcja dwuwargowa
GRN® - marka produktu
Dodatkowe identyfikatory:
Referencja: 15X32X7
EAN: 5903641601559
Pełna identyfikacja:
GRN® + 15X32X7 + NBR + AO/TC
Wymiar 15x32x7 mm występuje również w konstrukcji jednowargowej.
Najważniejsza różnica:
15x32x7 NBR AO/TC - konstrukcja dwuwargowa
15x32x7 NBR A/SC - konstrukcja jednowargowa
Oba produkty mogą mieć identyczne nominalne wymiary i materiał NBR, ale różnią się konstrukcją warg.
Dlatego samo wyszukiwanie po wymiarze 15x32x7 nie wystarcza do pełnej identyfikacji.
Dostępny jest również wariant 15x32x7 FPM.
Wspólne mogą być nominalne wymiary:
15x32x7 mm
ale różni je materiał elastomerowy:
ten produkt: NBR
drugi wariant: FPM
Nie należy traktować tych wariantów jako identycznych technicznie wyłącznie na podstawie wymiarów.
Przy doborze odpowiednika dla GRN® 15x32x7 NBR AO/TC należy sprawdzić:
Identyczne wymiary 15x32x7 mm nie potwierdzają automatycznie pełnej zamienności technicznej.
Nie należy również uznawać uszczelniaczy CORTECO, SKF, Simrit ani innych producentów za bezpośrednie zamienniki wyłącznie na podstawie zgodności wymiarów.
| Parametr | Wartość |
|---|---|
| Marka | GRN® |
| Referencja | 15X32X7 |
| EAN | 5903641601559 |
| Typ produktu | Promieniowy uszczelniacz wału / simmering |
| Konstrukcja | AO/TC |
| Oznaczenie EN | TC |
| Konfiguracja | Dwuwargowa |
| Materiał | NBR |
| Materiał pełna nazwa | Kauczuk butadienowo-akrylonitrylowy |
| Wymiary | 15x32x7 mm |
| Średnica wału d | 15 mm |
| Średnica zewnętrzna D | 32 mm |
| Szerokość B | 7 mm |
| Główna warga | Sprężynowana |
| Dodatkowa warga | Przeciwpyłowa |
| Kierunkowość hydrodynamiczna | Niepotwierdzona |
Nominalne wymiary wynoszą d: 15 mm, D: 32 mm, B: 7 mm.
Jest to dwuwargowy promieniowy uszczelniacz wału wykonany z NBR.
AO/TC określa tutaj konstrukcję dwuwargową z główną wargą sprężynowaną i dodatkową wargą przeciwpyłową.
Referencja produktu to 15X32X7, a EAN to 5903641601559.
Tak. Jest to konstrukcja dwuwargowa z dodatkową wargą przeciwpyłową.
Nie. Wariant AO/TC jest dwuwargowy, natomiast A/SC jest konstrukcją jednowargową. Identyczne wymiary nie oznaczają identycznej konstrukcji.
Nie automatycznie. Należy porównać materiał, konstrukcję warg, wymiary oraz ewentualne cechy kierunkowe.
Dokładny zakres temperatur dla tej referencji nie został potwierdzony. Nie należy przypisywać produktowi ogólnych wartości dla NBR jako gwarantowanych parametrów.
GRN® 15x32x7 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału o wymiarach 15x32x7 mm. Wykonany jest z NBR, a jego konstrukcja obejmuje sprężynowaną główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową. Nominalne wymiary to d: 15 mm, D: 32 mm, B: 7 mm. Referencja: 15X32X7, EAN: 5903641601559.
