Simmering 17x35x12 NBR AO/ TC Uszczelniacz dwuwargowy GRN

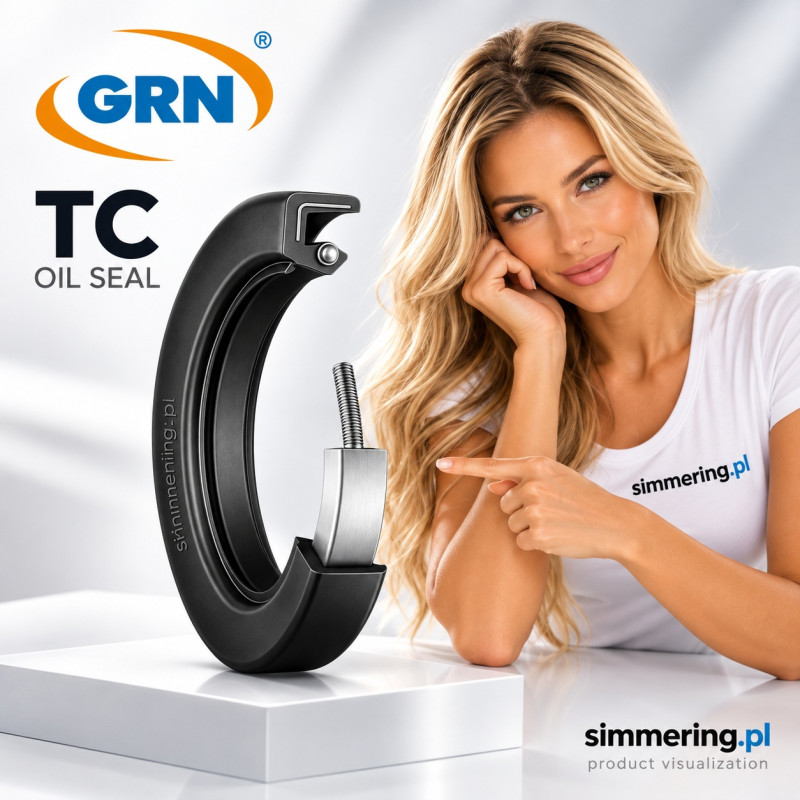

Simmering GRN 17x35x12 NBR AO/TC - uszczelniacz dwuwargowy

Simmering GRN® 17x35x12 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału wykonany z kauczuku nitrylowego NBR. Ma średnicę wewnętrzną 17 mm, średnicę zewnętrzną 35 mm i szerokość 12 mm. Konstrukcja AO/TC obejmuje główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową.

Dane techniczne

Wymiary 17x35x12 mm

Oznaczenie 17x35x12 określa podstawowe wymiary uszczelniacza:

• 17 mm - średnica wału

• 35 mm - średnica zewnętrzna

• 12 mm - szerokość uszczelniacza

Pełna identyfikacja produktu:

GRN® 17x35x12 NBR AO/TC

Wszystkie trzy wymiary należy sprawdzić przed doborem uszczelniacza do konkretnego gniazda.

NBR - kauczuk nitrylowy

Uszczelniacz wykonany jest z NBR - kauczuku nitrylowego, jednego z najczęściej stosowanych elastomerów w promieniowych uszczelnieniach wałów.

NBR wykazuje dobrą odporność na wiele:

• olejów mineralnych

• smarów

• cieczy na bazie olejów mineralnych

Z tego względu uszczelnienia NBR są szeroko wykorzystywane w maszynach, napędach, przekładniach, silnikach i innych mechanizmach z obracającymi się wałami.

Kompatybilność materiału należy zawsze sprawdzić dla konkretnego medium i rzeczywistych warunków pracy.

AO / TC - konstrukcja dwuwargowa

GRN 17x35x12 ma konstrukcję dwuwargową oznaczaną jako:

AO / TC

Uszczelniacz posiada:

• główną wargę uszczelniającą

• dodatkową wargę przeciwpyłową

Główna warga odpowiada za podstawową funkcję uszczelniającą na powierzchni obracającego się wału.

Dodatkowa warga pomaga ograniczyć dostęp pyłu, kurzu i innych zanieczyszczeń zewnętrznych do strefy głównej krawędzi uszczelniającej.

AO a TC - oznaczenia profilu

Oznaczenia konstrukcji promieniowych uszczelniaczy wałów nie są całkowicie ujednolicone pomiędzy producentami.

W europejskim nazewnictwie można spotkać oznaczenie:

AO

Natomiast w międzynarodowym handlu bardzo często stosowane jest oznaczenie:

TC

dla dwuwargowej konstrukcji z elastomerową powierzchnią zewnętrzną, główną wargą uszczelniającą i dodatkową wargą przeciwpyłową.

Dlatego produkt może być wyszukiwany zarówno jako:

17x35x12 AO NBR

jak i:

17x35x12 TC NBR

Przy porównywaniu produktów różnych producentów należy jednak sprawdzić rzeczywistą konstrukcję, a nie opierać się wyłącznie na symbolu profilu.

Simmering GRN® 17x35x12

GRN® jest marką uszczelnień technicznych znajdującą się w ofercie TG Ersatzteile Polska od 2007 roku.

Wersja:

17x35x12 NBR AO/TC

łączy standardowy wymiar promieniowego uszczelniacza wału z dwuwargową konstrukcją i materiałem NBR.

Produkt przeznaczony jest dla odbiorców przemysłowych, serwisów, warsztatów, utrzymania ruchu oraz użytkowników poszukujących uszczelniacza według wymiaru i konstrukcji.

Zastosowanie

Simmering GRN 17x35x12 NBR AO/TC służy do promieniowego uszczelniania obracających się wałów w odpowiednio zaprojektowanych węzłach maszynowych.

Konstrukcja dwuwargowa znajduje zastosowanie tam, gdzie oprócz podstawowej funkcji uszczelniającej wymagana jest dodatkowa ochrona strefy uszczelnienia przed zanieczyszczeniami zewnętrznymi.

Przed zastosowaniem należy uwzględnić:

• rodzaj medium

• temperaturę pracy

• prędkość wału

• ciśnienie

• stan powierzchni wału

• konstrukcję gniazda

• warunki środowiskowe

17x35x12 a 17x35x10 - ważna różnica

Uszczelniacza:

17x35x12

nie należy automatycznie zastępować wersją:

17x35x10

Oba produkty mogą mieć tę samą średnicę wału 17 mm i średnicę zewnętrzną 35 mm, ale różnią się szerokością:

• 17x35x12 - szerokość 12 mm

• 17x35x10 - szerokość 10 mm

Różnica 2 mm może mieć znaczenie dla położenia wargi na wale, osadzenia uszczelniacza w gnieździe oraz całej konstrukcji węzła.

Jak dobrać simmering 17x35x12?

Przed zakupem należy potwierdzić:

1. Średnicę wału 17 mm.

2. Średnicę gniazda 35 mm.

3. Szerokość 12 mm.

4. Materiał NBR.

5. Konstrukcję AO/TC.

6. Obecność dodatkowej wargi przeciwpyłowej.

7. Rodzaj medium.

8. Temperaturę pracy.

9. Prędkość obrotową wału.

10. Warunki pracy urządzenia.

Sam wymiar 17x35x12 mm nie wystarcza do potwierdzenia pełnej zamienności dwóch uszczelniaczy.

Alternatywne frazy wyszukiwawcze

Produkt może być wyszukiwany jako:

• simmering 17x35x12

• simmering 17x35x12 NBR

• simmering NBR 17x35x12

• simmering 17x35x12 AO

• simmering 17x35x12 TC

• simmering GRN 17x35x12

• GRN 17x35x12

• uszczelniacz 17x35x12

• uszczelniacz wału 17x35x12

• uszczelniacz NBR 17x35x12

• uszczelniacz dwuwargowy 17x35x12

• 17x35x12 AO NBR

• 17x35x12 TC NBR

• oil seal 17x35x12

• NBR oil seal 17x35x12

• TC oil seal 17x35x12

• double lip oil seal 17x35x12

• rotary shaft seal 17x35x12

• shaft seal 17x35x12

Montaż

Przed montażem należy:

• dokładnie oczyścić wał i gniazdo

• sprawdzić stan powierzchni współpracującej wału

• usunąć zabrudzenia, korozję i zadziory

• zabezpieczyć wargę uszczelniającą przed ostrymi krawędziami

• chronić wargę podczas przeprowadzania przez gwinty i rowki

• używać właściwego narzędzia montażowego

• wciskać uszczelniacz równomiernie

• nie deformować korpusu uszczelniacza

• zachować prawidłowy kierunek montażu

Stan powierzchni wału oraz prawidłowy montaż mają bezpośredni wpływ na skuteczność i trwałość uszczelnienia.

FAQ

Jakie wymiary ma simmering GRN 17x35x12?

Uszczelniacz ma średnicę wewnętrzną 17 mm, średnicę zewnętrzną 35 mm i szerokość 12 mm.

Z jakiego materiału wykonany jest uszczelniacz?

Produkt wykonany jest z NBR - kauczuku nitrylowego.

Czy simmering 17x35x12 jest dwuwargowy?

Tak. Konstrukcja AO/TC obejmuje główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową.

Co oznacza TC?

TC jest powszechnie stosowanym międzynarodowym oznaczeniem dwuwargowej konstrukcji promieniowego uszczelniacza wału z dodatkową wargą przeciwpyłową.

Co oznacza AO?

AO jest oznaczeniem spotykanym dla konstrukcji promieniowego uszczelniacza wału z dodatkową wargą przeciwpyłową. Symbole profili mogą różnić się pomiędzy producentami.

Czy AO i TC można wyszukiwać jako odpowiedniki?

Tak, dla tego produktu oba oznaczenia są przydatne jako frazy wyszukiwawcze. Przy technicznym doborze zamiennika zawsze należy jednak porównać rzeczywistą konstrukcję.

Czy NBR nadaje się do oleju?

NBR wykazuje dobrą odporność na wiele olejów i smarów mineralnych i dlatego jest powszechnie stosowany w uszczelnieniach wałów. Kompatybilność należy sprawdzić dla konkretnego medium.

Czy 17x35x10 może zastąpić 17x35x12?

Nie należy zakładać takiej zamienności. Uszczelniacze różnią się szerokością o 2 mm, co może wpływać na położenie wargi uszczelniającej i prawidłowe osadzenie w gnieździe.

Czy każdy simmering 17x35x12 jest taki sam?

Nie. Produkty o identycznych wymiarach mogą różnić się materiałem, konstrukcją warg, wykonaniem powierzchni zewnętrznej i parametrami użytkowymi.

Simmering GRN 17x35x12 NBR AO/TC - szybka odpowiedź techniczna

Simmering GRN® 17x35x12 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału wykonany z kauczuku nitrylowego. Przeznaczony jest do wału 17 mm i gniazda 35 mm, a jego szerokość wynosi 12 mm. Konstrukcja AO/TC posiada główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową.
