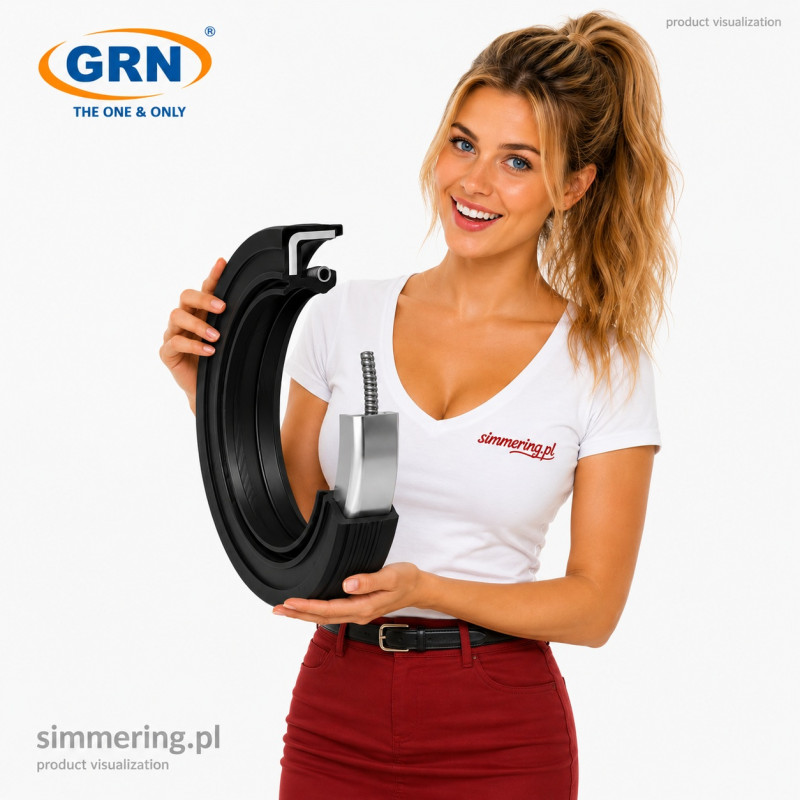

Simmering 25x35x7 NBR AO/TC - uszczelniacz wału dwuwargowy

Charakterystyka simmeringu 25x35x7 NBR AO/TC

Uszczelniacz 25x35x7 NBR AO/TC służy do uszczelniania przestrzeni pomiędzy obracającym się wałem a nieruchomą obudową maszyny.

Jego podstawową funkcją jest zatrzymywanie środka smarnego wewnątrz zespołu mechanicznego. Dodatkowa warga przeciwpyłowa pomaga ograniczyć przedostawanie się zanieczyszczeń z otoczenia w kierunku głównej wargi uszczelniającej.

Najważniejsze cechy konstrukcyjne:

• Średnica nominalna wału: 25 mm.

• Średnica nominalna gniazda: 35 mm.

• Szerokość uszczelniacza: 7 mm.

• Materiał: NBR - kauczuk akrylonitrylowo-butadienowy.

• Profil AO/TC - konstrukcja dwuwargowa.

• Główna warga uszczelniająca ze sprężyną dociskową.

• Dodatkowa warga przeciwpyłowa.

• Elastomerowa powierzchnia zewnętrzna.

• Metalowy element usztywniający korpus.

• Uszczelnienie dynamiczne współpracujące z obracającym się wałem.

NBR jest materiałem powszechnie stosowanym w uszczelniaczach olejowych. Wykazuje odporność na wiele olejów mineralnych i smarów, jednak zgodność chemiczną należy zawsze oceniać dla konkretnego medium oraz warunków eksploatacji.

Dane techniczne simmeringu 25x35x7 NBR AO/TC

Dane identyfikacyjne wynikają z podanych wymiarów, materiału i standardowej charakterystyki profilu AO/TC. Nie wskazano producenta konkretnego wyrobu, dlatego pominięto niepotwierdzone parametry, takie jak twardość NBR, zakres temperatur, dopuszczalne ciśnienie, maksymalna prędkość obwodowa, masa i EAN.

Co oznacza 25x35x7 NBR AO/TC?

25x35x7 mm - wymiary montażowe

Oznaczenie wymiarowe określa:

• 25 mm - nominalną średnicę wału.

• 35 mm - nominalną średnicę otworu montażowego w obudowie.

• 7 mm - szerokość osiową uszczelniacza.

Wymiary te należy porównać z dokumentacją techniczną urządzenia lub oznaczeniem demontowanego uszczelniacza.

NBR - kauczuk nitrylowy

NBR, czyli kauczuk akrylonitrylowo-butadienowy, jest elastomerem stosowanym w uszczelnieniach technicznych.

Materiał ten jest wykorzystywany przede wszystkim w układach pracujących z wieloma rodzajami olejów mineralnych oraz smarów.

Odporność NBR zależy od składu chemicznego medium, temperatury i czasu kontaktu. Nie należy zakładać jego zgodności ze wszystkimi paliwami, rozpuszczalnikami czy cieczami hydraulicznymi.

AO/TC - profil dwuwargowy

Oznaczenia AO i TC są stosowane w nomenklaturze uszczelniaczy promieniowych wału dla porównywalnych konstrukcji z:

• Główną wargą uszczelniającą ze sprężyną.

• Dodatkową wargą przeciwpyłową.

• Elastomerową powierzchnią zewnętrzną.

• Metalowym elementem wzmacniającym.

Oznaczenia profili mogą różnić się między producentami. Przy zamianie wyrobu należy sprawdzić zgodność konstrukcji, a nie wyłącznie podobieństwo oznaczenia.

Konstrukcja i zasada działania

Główna warga uszczelniająca

Główna warga wykonana z NBR współpracuje bezpośrednio z powierzchnią obracającego się wału o średnicy nominalnej 25 mm.

Jej zadaniem jest ograniczanie wycieku oleju lub innego odpowiedniego środka smarnego z wnętrza obudowy.

Prawidłowe działanie wymaga odpowiedniej jakości powierzchni wału, właściwego montażu i zapewnienia warunków smarowania.

Sprężyna dociskowa

Sprężyna obwodowa wspomaga utrzymanie nacisku głównej wargi na wał.

Pomaga zachować odpowiedni kontakt uszczelniający podczas pracy i normalnego zużywania się elastomeru.

Dodatkowa warga przeciwpyłowa

Profil AO/TC posiada pomocniczą wargę umieszczoną od strony zewnętrznej.

Jej funkcją jest ograniczanie przedostawania się pyłu i drobnych zanieczyszczeń w kierunku głównej wargi uszczelniającej.

Nie oznacza to pełnej odporności na wodę pod ciśnieniem, intensywne zapylenie czy silnie ścierne zanieczyszczenia.

Elastomerowa powierzchnia zewnętrzna

Zewnętrzna część korpusu jest pokryta elastomerem, który odpowiada za uszczelnienie statyczne między simmeringiem a gniazdem obudowy.

Nominalna średnica montażowa wynosi 35 mm.

Metalowe usztywnienie

Wewnętrzny wkład metalowy zapewnia stabilność geometryczną korpusu podczas montażu i eksploatacji.

Simmering 25x35x7 NBR AO/TC a A/SC

Uszczelniacze o identycznych wymiarach mogą różnić się konstrukcją warg.

AO/TC posiada dodatkową wargę przeciwpyłową, która pomaga chronić główną strefę uszczelnienia przed zanieczyszczeniami.

A/SC posiada jedną główną wargę uszczelniającą, bez dodatkowej wargi przeciwpyłowej.

Nie należy automatycznie zastępować profilu AO/TC profilem A/SC, nawet przy zgodności wymiarów 25x35x7 mm.

Dobór i zamienność

Przed zakupem uszczelniacza należy sprawdzić:

1. Nominalną średnicę wału 25 mm.

2. Nominalną średnicę gniazda 35 mm.

3. Szerokość uszczelniacza 7 mm.

4. Materiał NBR.

5. Profil dwuwargowy AO/TC.

6. Obecność sprężyny dociskowej.

7. Obecność dodatkowej wargi przeciwpyłowej.

8. Zgodność materiału z uszczelnianym medium.

9. Stan, twardość i chropowatość powierzchni wału.

10. Prędkość obwodową wału.

11. Temperaturę pracy.

12. Ciśnienie działające na uszczelnienie.

13. Warunki smarowania i narażenie na zanieczyszczenia.

Zgodność samych wymiarów 25x35x7 mm nie gwarantuje pełnej zamienności uszczelniaczy różnych typów lub producentów.

Typowe zastosowania

Dwuwargowe uszczelniacze promieniowe NBR stosuje się w odpowiednio zaprojektowanych zespołach mechanicznych z wałami obrotowymi.

Typowe obszary zastosowania tego rodzaju konstrukcji obejmują:

• Przekładnie mechaniczne.

• Obudowy łożysk.

• Napędy maszyn przemysłowych.

• Mechanizmy z olejowym układem smarowania.

• Zespoły wałów obrotowych.

• Urządzenia wymagające dodatkowej ochrony strefy uszczelnienia przed pyłem.

Są to typowe zastosowania profilu AO/TC, a nie potwierdzone zastosowania konkretnego wyrobu w określonym modelu maszyny.

Montaż i eksploatacja

Przed montażem należy oczyścić gniazdo oraz sprawdzić powierzchnię wału pod kątem zarysowań, korozji, zadziorów i rowków zużycia.

Uszczelniacz należy wciskać równomiernie, używając odpowiedniego narzędzia montażowego.

Nie wolno uszkodzić warg podczas przeprowadzania uszczelniacza przez gwinty, rowki wpustowe lub ostre krawędzie.

Przed uruchomieniem należy zapewnić odpowiednie smarowanie głównej wargi oraz, zgodnie z wymaganiami konstrukcji, przestrzeni pomiędzy wargami.

W typowym układzie zatrzymywania oleju stronę ze sprężyną dociskową kieruje się w stronę uszczelnianego medium.

Należy unikać pracy na sucho, ponieważ może ona powodować nadmierne tarcie, przegrzewanie i przyspieszone zużycie elastomeru.

Alternatywne oznaczenia i numery referencyjne

• Simmering 25x35x7 NBR AO/TC

• Uszczelniacz wału 25x35x7 NBR AO

• Uszczelniacz 25x35x7 NBR TC

• Simmering 25x35x7 dwuwargowy

• Uszczelniacz olejowy 25x35x7 NBR

• Rotary shaft seal 25x35x7 NBR TC

• Oil seal 25x35x7 NBR TC

Są to naturalne warianty identyfikacji wymiarów, materiału i profilu. Nie stanowią potwierdzonych numerów OEM ani gwarancji zamienności produktów różnych producentów.

FAQ - Simmering 25x35x7 NBR AO/TC

1. Jakie wymiary ma simmering 25x35x7 NBR AO/TC?

Średnica wewnętrzna wynosi 25 mm, średnica zewnętrzna 35 mm, a szerokość 7 mm.

2. Co oznacza AO/TC w oznaczeniu simmeringu?

AO/TC oznacza profil dwuwargowy z główną wargą uszczelniającą ze sprężyną, dodatkową wargą przeciwpyłową i elastomerową powierzchnią zewnętrzną.

3. Czy simmering AO/TC ma dwie sprężyny?

Nie. W typowej konstrukcji AO/TC sprężyna dociskowa znajduje się przy głównej wardze uszczelniającej. Dodatkowa warga przeciwpyłowa nie posiada osobnej sprężyny.

4. Czy uszczelniacz 25x35x7 NBR nadaje się do oleju?

NBR jest odporny na wiele olejów mineralnych i smarów. Zgodność należy jednak potwierdzić dla konkretnego środka smarnego i temperatury pracy.

5. Czy można zastąpić simmering AO/TC uszczelniaczem A/SC?

Nie automatycznie. Profil A/SC nie posiada dodatkowej wargi przeciwpyłowej, dlatego może zapewniać inny poziom ochrony przed zanieczyszczeniami.

6. Czy simmering 25x35x7 pasuje na wał 25 mm?

Tak. Wymiar 25 mm określa nominalną średnicę wału, z którą współpracuje główna warga uszczelniająca.

7. Czy simmering AO/TC wymaga smarowania?

Tak. Główna warga dynamiczna wymaga odpowiednich warunków smarowania. W zależności od konstrukcji należy również zapewnić właściwe warunki pracy przestrzeni pomiędzy wargami.

8. W którą stronę montować simmering AO/TC?

W typowym zastosowaniu zatrzymywania oleju stronę ze sprężyną kieruje się w stronę uszczelnianego medium, a dodatkową wargę przeciwpyłową w stronę otoczenia.

Simmering 25x35x7 NBR AO/TC - najważniejsze informacje

Simmering 25x35x7 NBR AO/TC to dwuwargowy uszczelniacz promieniowy wału obrotowego o wymiarach 25x35x7 mm. Wykonany z kauczuku nitrylowego NBR, posiada główną wargę ze sprężyną dociskową oraz dodatkową wargę przeciwpyłową. Profil AO/TC ogranicza wycieki odpowiednich środków smarnych i pomaga chronić strefę uszczelnienia przed zanieczyszczeniami.

Uszczelniacz dostępny jest w ofercie simmering.pl, specjalistycznego dostawcy uszczelnień technicznych, simmeringów i łożysk przemysłowych. Magazyn firmy znajduje się w Lublinie. Realizowana jest wysyłka na terenie Polski oraz do krajów Unii Europejskiej.
