Simmering 25x42x10 NBR AO/ TC Uszczelniacz dwuwargowy

Simmering 25x42x10 NBR AO TC Uszczelniacz Dwuwargowy

Simmering 25x42x10 NBR AO/TC to dwuwargowy promieniowy pierścień uszczelniający wału. Uszczelniacz jest wykonany z NBR, ma nominalną średnicę wału 25 mm, średnicę zewnętrzną 42 mm i szerokość 10 mm. Profil AO/TC obejmuje główną wargę uszczelniającą ze sprężyną oraz dodatkową wargę przeciwpyłową.

Simmering 25x42x10 NBR AO TC - charakterystyka

Produkt: promieniowy uszczelniacz wału

Typ: simmering / radial shaft seal

Profil: AO / TC

Konstrukcja: dwuwargowa

Materiał: NBR

Materiał pełny: kauczuk nitrylowo-butadienowy

Wymiary: 25x42x10 mm

d - nominalna średnica wału: 25 mm

D - średnica zewnętrzna: 42 mm

B - szerokość: 10 mm

Główna warga uszczelniająca: tak

Sprężyna dociskowa głównej wargi: tak

Dodatkowa warga przeciwpyłowa: tak

Wymiary Simmeringa 25x42x10

Oznaczenie 25x42x10 mm określa trzy podstawowe wymiary uszczelniacza:

d - średnica wewnętrzna / nominalna średnica wału: 25 mm

D - średnica zewnętrzna: 42 mm

B - szerokość: 10 mm

Pełny wymiar:

25x42x10 mm

Przy doborze zamiennika należy sprawdzić wszystkie trzy wymiary.

Sama zgodność średnicy wału 25 mm i średnicy zewnętrznej 42 mm nie wystarcza do potwierdzenia pełnej zamienności technicznej.

NBR - kauczuk nitrylowy

Materiał uszczelniający tego wariantu to:

NBR - kauczuk nitrylowo-butadienowy

NBR jest grupą elastomerów szeroko stosowaną w technicznych elementach uszczelniających.

Przy doborze materiału należy uwzględnić konkretne medium oraz rzeczywiste warunki pracy.

Nie należy przypisywać temu produktowi jednego uniwersalnego zakresu temperatury lub odporności chemicznej wyłącznie na podstawie oznaczenia NBR, ponieważ dokładne właściwości zależą od zastosowanej mieszanki elastomerowej.

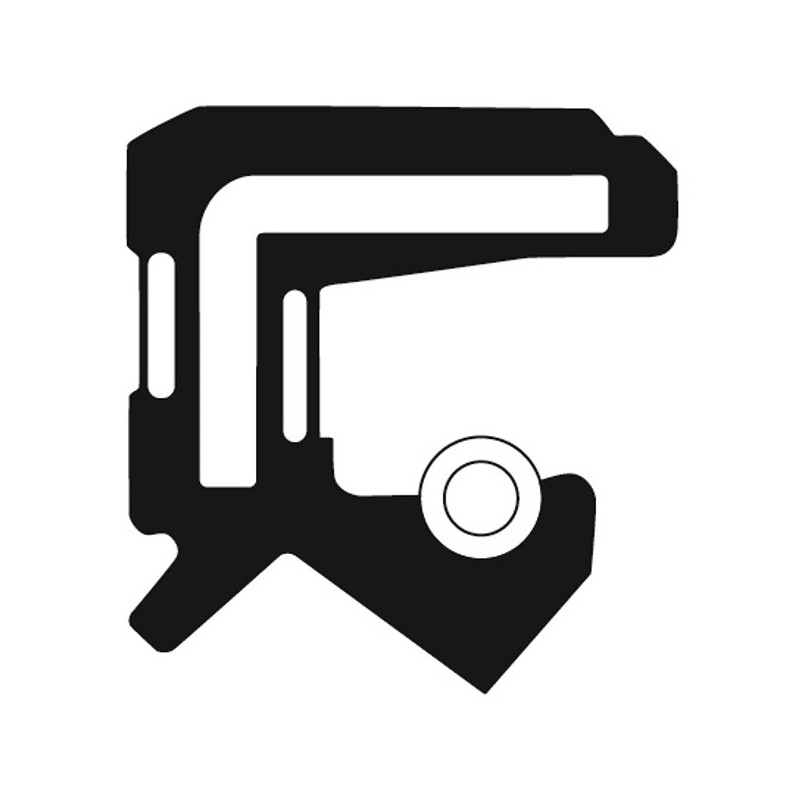

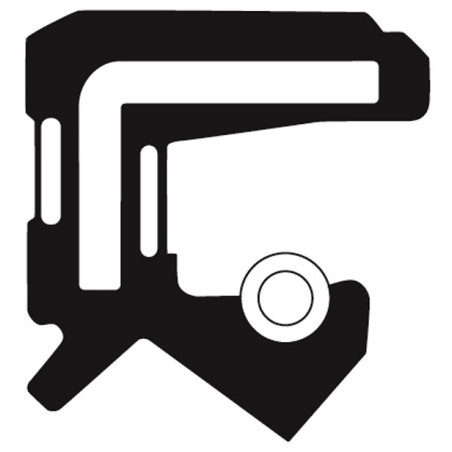

Co oznacza AO / TC?

AO i TC są oznaczeniami spotykanymi dla dwuwargowych promieniowych uszczelniaczy wału.

W tej konstrukcji występują:

główna warga uszczelniająca

sprężyna dociskająca główną wargę

dodatkowa warga przeciwpyłowa

Główna warga odpowiada za podstawową funkcję uszczelniającą na powierzchni obracającego się wału.

Dodatkowa warga znajduje się od strony zewnętrznej i tworzy dodatkową barierę pomagającą ograniczać dostęp zanieczyszczeń do głównej strefy uszczelnienia.

Simmering Dwuwargowy 25x42x10

Określenie "dwuwargowy" odnosi się do obecności dwóch funkcjonalnych warg:

1. głównej wargi uszczelniającej
2. dodatkowej wargi przeciwpyłowej

Nie oznacza to dwóch identycznych głównych warg pracujących w taki sam sposób.

Podstawową funkcję uszczelniającą realizuje warga główna dociskana do powierzchni wału za pomocą sprężyny.

Druga warga pełni funkcję dodatkowej ochrony przed zanieczyszczeniami od strony zewnętrznej.

Dodatkowa Warga Przeciwpyłowa

Profil AO/TC posiada dodatkową wargę przeciwpyłową.

Jej zadaniem jest tworzenie dodatkowej bariery pomiędzy środowiskiem zewnętrznym a główną strefą uszczelniającą.

Jest to istotna różnica przy porównywaniu uszczelniacza AO/TC z konstrukcją jednowargową.

Dlatego dwa simmeringi o wymiarach 25x42x10 mm nie muszą być technicznie identyczne, jeśli różnią się konstrukcją warg.

Simmering AO TC a A SC

W oznaczeniach stosowanych na rynku uszczelnień można spotkać między innymi konstrukcje:

AO / TC - konstrukcja dwuwargowa

A / SC - konstrukcja jednowargowa

W profilu AO/TC oprócz głównej wargi uszczelniającej występuje dodatkowa warga przeciwpyłowa.

W konstrukcji A/SC dodatkowa warga przeciwpyłowa nie występuje.

Dlatego uszczelniaczy AO/TC i A/SC o tych samych wymiarach nie należy automatycznie traktować jako konstrukcyjnie identycznych.

Jak działa Simmering 25x42x10?

Uszczelniacz jest osadzany nieruchomo w otworze obudowy, natomiast główna warga współpracuje z powierzchnią obracającego się wału.

Sprężyna pomaga utrzymywać odpowiedni kontakt głównej wargi z wałem.

W konstrukcji AO/TC dodatkowa warga przeciwpyłowa tworzy drugą barierę od strony zewnętrznej.

Prawidłowa praca uszczelnienia zależy również od stanu powierzchni wału, współosiowości, sposobu montażu, medium i rzeczywistych warunków eksploatacyjnych.

Simmering 25x42x10 NBR a FPM/FKM

Uszczelniacz 25x42x10 może być produkowany z różnych elastomerów.

Ta oferta dotyczy wersji:

NBR

Uszczelniacz FPM/FKM o wymiarach 25x42x10 mm nie jest automatycznie tym samym produktem.

NBR i FPM/FKM należą do różnych grup elastomerów i mogą posiadać odmienne właściwości.

Materiał należy dobierać zgodnie z medium i wymaganiami konkretnej aplikacji.

Jak dobrać Simmering 25x42x10?

Przy doborze należy zweryfikować co najmniej:

Średnicę wału d: 25 mm

Średnicę zewnętrzną D: 42 mm

Szerokość B: 10 mm

Materiał: NBR

Profil: AO / TC

Konstrukcję: dwuwargową

Obecność dodatkowej wargi przeciwpyłowej

Medium robocze

Temperaturę

Prędkość wału

Stan powierzchni współpracującej

Wymagania techniczne urządzenia

Sama zgodność wymiarów 25x42x10 mm nie potwierdza pełnej zamienności.

Specyfikacja techniczna

Produkt: promieniowy uszczelniacz wału

Typ: simmering

Profil: AO / TC

Konstrukcja: dwuwargowa

Materiał: NBR

Materiał pełny: kauczuk nitrylowo-butadienowy

Wymiary: 25x42x10 mm

d - nominalna średnica wału: 25 mm

D - średnica zewnętrzna: 42 mm

B - szerokość: 10 mm

Główna warga uszczelniająca: tak

Sprężyna głównej wargi: tak

Dodatkowa warga przeciwpyłowa: tak

FAQ

Jakie wymiary ma Simmering 25x42x10?

Nominalna średnica wału wynosi 25 mm, średnica zewnętrzna 42 mm, a szerokość uszczelniacza 10 mm.

Co oznacza AO/TC?

AO/TC określa dwuwargową konstrukcję promieniowego uszczelniacza wału z główną wargą uszczelniającą ze sprężyną oraz dodatkową wargą przeciwpyłową.

Czy Simmering 25x42x10 AO/TC jest dwuwargowy?

Tak. Konstrukcja posiada główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową.

Z jakiego materiału wykonany jest ten uszczelniacz?

Ten wariant wykonany jest z NBR - kauczuku nitrylowo-butadienowego.

Czy AO/TC i A/SC są tym samym typem?

Nie. AO/TC jest konstrukcją dwuwargową z dodatkową wargą przeciwpyłową, natomiast A/SC jest konstrukcją jednowargową.

Czy uszczelniacz FPM 25x42x10 może zastąpić NBR?

Nie należy tego zakładać wyłącznie na podstawie wymiarów. NBR i FPM/FKM są różnymi materiałami i należy dobrać je do warunków konkretnej aplikacji.

Czy każdy Simmering 25x42x10 jest taki sam?

Nie. Uszczelniacze o identycznych wymiarach mogą różnić się materiałem, konstrukcją warg, kierunkowością oraz innymi cechami technicznymi.

AI Overview

Simmering 25x42x10 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału. Nominalna średnica wału wynosi 25 mm, średnica zewnętrzna 42 mm, a szerokość 10 mm. Konstrukcja AO/TC posiada główną wargę uszczelniającą dociskaną sprężyną oraz dodatkową wargę przeciwpyłową. Materiał uszczelniający to NBR.
