Simmering 55x90x8 NBR AO/ TC Uszczelniacz dwuwargowy

Simmering 55x90x8 NBR AO / TC - uszczelniacz dwuwargowy

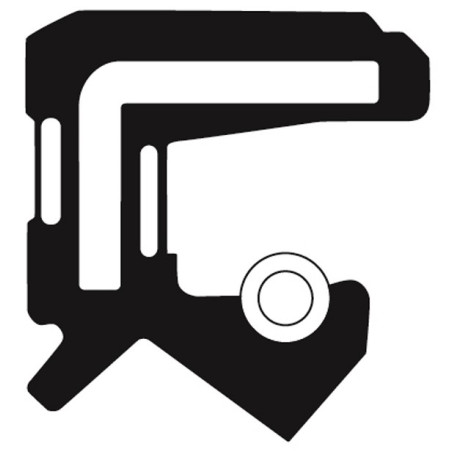

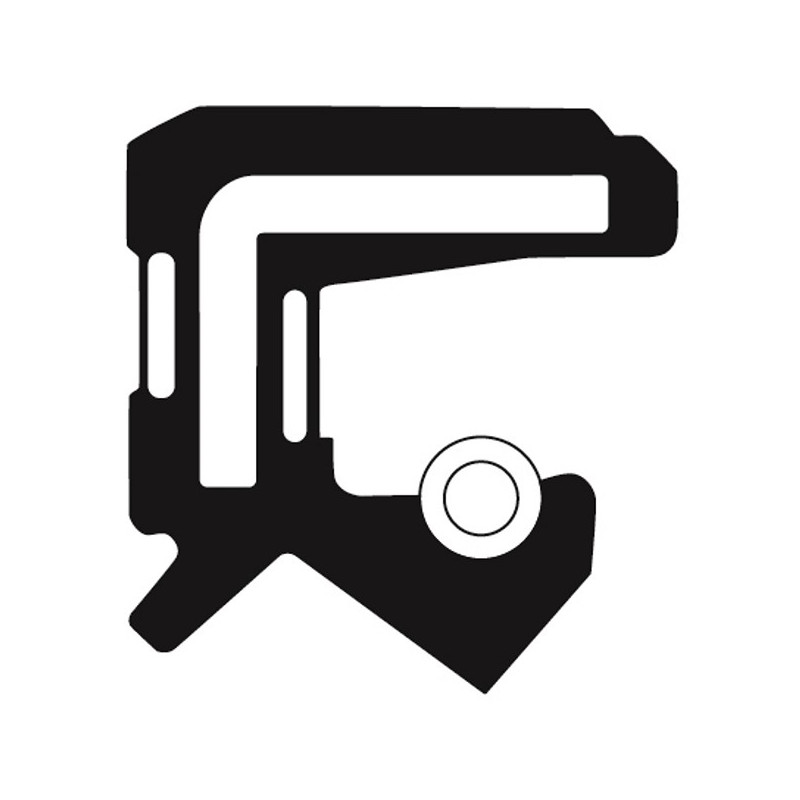

Simmering 55x90x8 NBR AO / TC to promieniowy uszczelniacz wału o konstrukcji dwuwargowej, przeznaczony do uszczelniania wałów obrotowych. Wykonany jest z NBR - kauczuku nitrylowego. Typ AO / TC posiada główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową, która stanowi barierę przed zanieczyszczeniami zewnętrznymi.

Nominalne wymiary uszczelniacza wynoszą 55x90x8 mm: średnica wału 55 mm, średnica gniazda 90 mm i szerokość 8 mm.

Dane techniczne

Co oznacza 55x90x8 mm?

Oznaczenie wymiarowe:

55x90x8 mm

należy odczytywać jako:

55 mm - średnica wewnętrzna uszczelniacza, odpowiadająca nominalnej średnicy wału

90 mm - średnica zewnętrzna uszczelniacza, odpowiadająca nominalnej średnicy gniazda

8 mm - szerokość osiowa uszczelniacza

Podczas doboru wszystkie trzy wartości muszą odpowiadać wymaganiom konkretnego węzła uszczelniającego.

AO / TC - uszczelniacz dwuwargowy

Oznaczenia AO i TC są stosowane w branży uszczelnień dla konstrukcji dwuwargowych o zbliżonej funkcji.

W tym wykonaniu uszczelniacz posiada:

główną wargę uszczelniającą - pracującą na powierzchni obracającego się wału i odpowiadającą za zasadniczą funkcję uszczelnienia,

oraz

dodatkową wargę przeciwpyłową - umieszczoną od strony otoczenia i ograniczającą przedostawanie się pyłu, kurzu oraz innych zanieczyszczeń w kierunku głównej strefy uszczelnienia.

Z tego względu konstrukcja dwuwargowa AO / TC jest stosowana tam, gdzie oprócz ograniczenia wycieku medium istotna jest również dodatkowa ochrona węzła przed zanieczyszczeniami zewnętrznymi.

NBR - kauczuk nitrylowy

Uszczelniacz wykonany jest z NBR - kauczuku nitrylowego.

NBR jest jednym z najczęściej stosowanych elastomerów w promieniowych uszczelniaczach wałów. Materiał ten jest powszechnie wykorzystywany w układach pracujących z odpowiednio dobranymi olejami i smarami.

Dobór materiału zawsze powinien uwzględniać konkretne medium, temperaturę pracy, prędkość powierzchniową wału oraz warunki panujące w danej maszynie.

Nie należy określać maksymalnego ciśnienia, temperatury ani prędkości obrotowej konkretnego węzła wyłącznie na podstawie ogólnych właściwości NBR.

Jak działa simmering 55x90x8 AO / TC?

Podstawowym zadaniem promieniowego uszczelniacza wału jest utworzenie strefy uszczelnienia pomiędzy obracającym się wałem a nieruchomą obudową.

Średnica wewnętrzna 55 mm odpowiada powierzchni roboczej wału.

Średnica zewnętrzna 90 mm umożliwia osadzenie uszczelniacza w odpowiednio przygotowanym gnieździe obudowy.

Główna warga pracuje bezpośrednio na powierzchni wału, natomiast druga warga stanowi dodatkową ochronę od strony otoczenia.

Gdzie stosuje się uszczelniacze 55x90x8 NBR TC?

Promieniowe uszczelniacze wałów tego typu mogą być wykorzystywane w odpowiednio zaprojektowanych węzłach maszyn i urządzeń, między innymi w:

przekładniach

reduktorach

maszynach przemysłowych

maszynach rolniczych

zespołach napędowych

pompach i innych urządzeniach z wałem obrotowym

urządzeniach wymagających oddzielenia środka smarnego od środowiska zewnętrznego

Dokładne zastosowanie należy jednak zawsze określić na podstawie wymiarów, konstrukcji, materiału oraz warunków pracy konkretnego węzła.

AO, TC, RST, BASL - dlaczego występują różne oznaczenia?

Na rynku można spotkać różne systemy oznaczania profili promieniowych uszczelniaczy wałów.

Konstrukcja o podobnej funkcji może być opisywana przez różnych producentów jako:

AO

TC

RST

BASL

Nie oznacza to jednak, że każde uszczelnienie posiadające jedno z tych oznaczeń jest automatycznie identyczne konstrukcyjnie.

Nazewnictwo profili zależy od producenta.

Dlatego podczas poszukiwania odpowiednika należy porównać nie tylko oznaczenie profilu, ale również:

55x90x8 mm

materiał NBR

konstrukcję dwuwargową

wykonanie powierzchni zewnętrznej

geometrię części uszczelniającej

warunki pracy

Czy każdy simmering 55x90x8 jest taki sam?

Nie.

Uszczelniacze o identycznych wymiarach 55x90x8 mm mogą różnić się materiałem i konstrukcją.

Przykładowo mogą występować wykonania:

jednowargowe

dwuwargowe

NBR

FKM / FPM

oraz profile o innej konstrukcji części roboczej.

Dlatego sam wymiar 55x90x8 mm nie jest wystarczający do potwierdzenia pełnej zamienności.

W przypadku tego produktu istotne parametry to:

55x90x8 mm

NBR

AO / TC

konstrukcja dwuwargowa

Jak dobrać uszczelniacz 55x90x8?

Przed zakupem należy sprawdzić:

• średnicę wału 55 mm,
• średnicę gniazda 90 mm,
• szerokość uszczelniacza 8 mm,
• materiał NBR,
• wymaganą konstrukcję dwuwargową AO / TC,
• medium robocze,
• temperaturę pracy,
• warunki środowiskowe,
• stan powierzchni wału,
• wymagania konkretnej maszyny lub urządzenia.

Jeżeli wymieniany jest istniejący uszczelniacz, warto również porównać jego profil i konstrukcję z nowym produktem.

Montaż simmeringu 55x90x8

Przed montażem należy dokładnie oczyścić wał oraz gniazdo.

Powierzchnia robocza wału powinna być wolna od:

zadziorów

korozji

głębokich zarysowań

ostrych krawędzi

nadmiernych rowków zużycia

Uszczelniacz należy wciskać równomiernie i bez przekoszenia, wykorzystując narzędzie działające na odpowiednią powierzchnię montażową.

Warga uszczelniająca nie powinna być przeciągana bez zabezpieczenia przez ostre krawędzie, gwinty lub rowki.

Podczas montażu należy również zachować prawidłową orientację strony uszczelniającej i przeciwpyłowej.

FAQ - Simmering 55x90x8 NBR AO / TC

Jakie wymiary ma uszczelniacz?

Wymiary nominalne wynoszą 55x90x8 mm: 55 mm średnicy wewnętrznej, 90 mm średnicy zewnętrznej i 8 mm szerokości.

Z jakiego materiału wykonany jest uszczelniacz?

Produkt wykonany jest z NBR - kauczuku nitrylowego.

Czy 55x90x8 NBR AO / TC jest uszczelniaczem dwuwargowym?

Tak. Jest to konstrukcja dwuwargowa z główną wargą uszczelniającą oraz dodatkową wargą przeciwpyłową.

Co oznacza TC?

TC jest powszechnie stosowanym oznaczeniem konstrukcji promieniowego uszczelniacza wału z główną wargą uszczelniającą oraz dodatkową wargą przeciwpyłową.

Do czego służy druga warga?

Dodatkowa warga tworzy barierę od strony otoczenia i ogranicza dostęp pyłu oraz innych zanieczyszczeń do głównej strefy uszczelniającej.

Czy AO i TC oznaczają dokładnie to samo?

Są stosowane dla konstrukcji o zbliżonej funkcji, ale nazewnictwo profili zależy od producenta. Przy zamianie należy porównać rzeczywistą konstrukcję, materiał i wymiary.

Czy każdy simmering 55x90x8 będzie pasował?

Nie należy tego zakładać. Oprócz wymiarów należy uwzględnić materiał, profil, liczbę warg, konstrukcję i warunki pracy.

Czy NBR nadaje się do oleju?

NBR jest powszechnie stosowany w uszczelnieniach pracujących z odpowiednio dobranymi olejami i smarami. Zgodność należy jednak oceniać dla konkretnego medium i temperatury pracy.

Simmering 55x90x8 NBR AO / TC - najważniejsze informacje

Simmering 55x90x8 NBR AO / TC to dwuwargowy promieniowy uszczelniacz wału wykonany z kauczuku nitrylowego. Wymiary wynoszą 55x90x8 mm. Główna warga odpowiada za zasadnicze uszczelnienie wału, a dodatkowa warga przeciwpyłowa pomaga ograniczać dostęp zanieczyszczeń od strony otoczenia.
