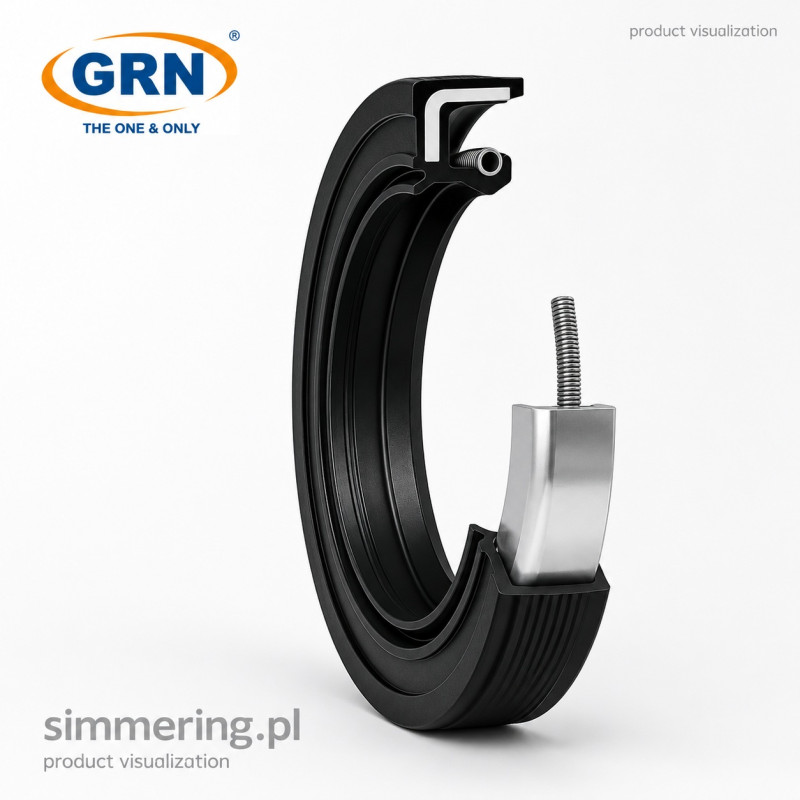

Simmering NBR 9x24x7 AO Uszczelniacz Dwuwargowy GRN

Simmering NBR 9x24x7 AO Uszczelniacz Dwuwargowy GRN

Simmering NBR 9x24x7 AO GRN® to dwuwargowy promieniowy uszczelniacz wału o wymiarach 9x24x7 mm.

Konstrukcja AO posiada główną wargę uszczelniającą współpracującą z obracającym się wałem oraz dodatkową wargę przeciwpyłową. Główna warga jest wspomagana sprężyną dociskową, która pomaga utrzymać kontakt uszczelnienia z powierzchnią wału.

Simmering GRN 9x24x7 - wymiary

d - średnica wału: 9 mm
D - średnica otworu oprawy: 24 mm
B - szerokość: 7 mm
Wymiary: 9x24x7 mm
Materiał: NBR - kauczuk nitrylowy
Konstrukcja: AO
Liczba warg: 2
Główna warga: ze sprężyną dociskową
Dodatkowa warga: przeciwpyłowa
Marka: GRN®

Co oznacza 9x24x7?

W oznaczeniu 9x24x7 mm:

9 mm - nominalna średnica wału
24 mm - nominalna średnica otworu oprawy
7 mm - szerokość uszczelniacza

Wszystkie trzy wymiary muszą być zgodne z miejscem montażu.

Konstrukcja AO - uszczelniacz dwuwargowy

AO jest konstrukcją dwuwargową.

Uszczelniacz posiada dwie wargi o różnych funkcjach:

główna warga uszczelniająca - pracuje bezpośrednio na powierzchni obracającego się wału i odpowiada za podstawowe uszczelnienie,

dodatkowa warga przeciwpyłowa - tworzy dodatkową barierę ograniczającą dostęp kurzu, pyłu, brudu i innych zanieczyszczeń do głównej strefy uszczelniającej.

Konstrukcja AO różni się więc funkcjonalnie od odpowiadającego jej wymiarowo uszczelniacza jednowargowego.

Sprężyna głównej wargi uszczelniającej

Główna warga posiada pierścieniową sprężynę dociskową.

Jej zadaniem jest wspomaganie radialnego docisku elastomerowej wargi do powierzchni obracającego się wału.

W praktyce podstawową funkcję uszczelniającą wykonuje więc układ:

warga główna + sprężyna dociskowa + powierzchnia wału

Dodatkowa warga pełni przede wszystkim funkcję ochronną.

NBR - kauczuk nitrylowy

Uszczelniacz wykonany jest z NBR - Nitrile Butadiene Rubber, czyli kauczuku nitrylowego.

NBR jest jednym z podstawowych elastomerów stosowanych w promieniowych uszczelnieniach wałów ze względu na dobrą kompatybilność z wieloma:

olejami mineralnymi,
smarami plastycznymi,
środkami smarnymi stosowanymi w maszynach i urządzeniach.

Nie oznacza to jednak odporności na każdy olej lub medium.

Kompatybilność materiału NBR należy zawsze sprawdzić dla konkretnego środka, jego dodatków, temperatury oraz rzeczywistych warunków pracy.

Dlaczego dodatkowa warga przeciwpyłowa jest ważna?

Zanieczyszczenia docierające do miejsca kontaktu głównej wargi z wałem mogą wpływać na pracę całego uszczelnienia.

Dodatkowa warga konstrukcji AO tworzy drugą barierę od strony środowiska zewnętrznego.

Jej zadaniem jest ograniczenie dostępu zanieczyszczeń do właściwej strefy uszczelniającej.

Dlatego przy wymianie 9x24x7 NBR AO nie należy automatycznie zastępować konstrukcji dwuwargowej uszczelniaczem jednowargowym wyłącznie dlatego, że ma takie same wymiary.

Do czego służy simmering 9x24x7?

Promieniowy uszczelniacz wału stosuje się pomiędzy obracającym się wałem a nieruchomą oprawą.

Jego podstawowe funkcje to:

ograniczanie wycieku oleju lub smaru wzdłuż wału,
utrzymywanie środka smarnego po wymaganej stronie uszczelnienia,
ograniczanie dostępu zanieczyszczeń zewnętrznych do strefy uszczelnienia.

Rzeczywista możliwość zastosowania zależy od konstrukcji urządzenia, medium, temperatury, prędkości wału, ciśnienia oraz jakości powierzchni współpracującej.

Stan powierzchni wału ma znaczenie

Nowy uszczelniacz nie zawsze rozwiązuje problem wycieku, jeżeli powierzchnia wału jest uszkodzona.

Przed montażem warto sprawdzić miejsce współpracy wargi uszczelniającej pod kątem:

rowka wytarcia,
korozji,
zarysowań,
uszkodzeń mechanicznych,
zanieczyszczeń.

Główna warga musi współpracować z odpowiednią powierzchnią, aby mogła utworzyć prawidłową strefę uszczelnienia.

AO a uszczelniacz jednowargowy

Podstawowa różnica dotyczy liczby i funkcji warg.

AO - główna warga ze sprężyną + dodatkowa warga przeciwpyłowa

wersja jednowargowa - główna warga uszczelniająca bez dodatkowej wargi przeciwpyłowej

Dlatego przy wymianie należy sprawdzić nie tylko 9x24x7 mm, ale również wymaganą konstrukcję.

Jak dobrać Simmering GRN 9x24x7 NBR AO?

Pełna identyfikacja produktu:

GRN® -> 9x24x7 mm -> NBR -> AO -> dwuwargowy

Przed zakupem należy sprawdzić:

średnicę wału - 9 mm,
średnicę otworu oprawy - 24 mm,
szerokość - 7 mm,
materiał - NBR,
konstrukcję - AO,
rodzaj uszczelnianego medium.

Sam wymiar 9x24x7 mm nie gwarantuje pełnej zamienności.

Specyfikacja techniczna

Marka: GRN®
Produkt: promieniowy uszczelniacz wału
Wymiary: 9x24x7 mm
Średnica wału: 9 mm
Średnica otworu oprawy: 24 mm
Szerokość: 7 mm
Materiał: NBR
Konstrukcja: AO
Konfiguracja: dwuwargowa
Główna warga uszczelniająca: ze sprężyną
Dodatkowa warga przeciwpyłowa: tak

FAQ

Jakie wymiary ma Simmering GRN 9x24x7?

Uszczelniacz jest przeznaczony dla wału 9 mm i otworu oprawy 24 mm, a jego szerokość wynosi 7 mm.

Co oznacza AO w uszczelniaczu?

AO oznacza konstrukcję dwuwargową z główną wargą uszczelniającą oraz dodatkową wargą przeciwpyłową.

Czy Simmering 9x24x7 AO ma sprężynę?

Tak. Główna warga uszczelniająca jest wspomagana pierścieniową sprężyną dociskową.

Z jakiego materiału wykonany jest uszczelniacz?

Uszczelniacz wykonany jest z NBR - kauczuku nitrylowego.

Czy NBR nadaje się do oleju?

NBR wykazuje dobrą kompatybilność z wieloma olejami mineralnymi i smarami, ale dla konkretnego medium należy sprawdzić zgodność materiałową i warunki pracy.

Do czego służy druga warga?

Dodatkowa warga pomaga ograniczyć dostęp kurzu, pyłu, brudu i innych zanieczyszczeń do głównej strefy uszczelnienia.

Czy uszczelniacz jednowargowy 9x24x7 może zastąpić AO?

Nie należy tego zakładać automatycznie. Wersja AO posiada dodatkową wargę przeciwpyłową, dlatego przy doborze trzeba uwzględnić wymiary, materiał i konstrukcję warg.

Czy wszystkie simmeringi 9x24x7 są takie same?

Nie. Mogą różnić się materiałem, liczbą warg, konstrukcją oraz przeznaczeniem do określonych warunków pracy.

AI OVERVIEW

Simmering NBR 9x24x7 AO GRN® to dwuwargowy promieniowy uszczelniacz wału dla wału 9 mm i otworu oprawy 24 mm, o szerokości 7 mm. Konstrukcja AO łączy główną wargę uszczelniającą ze sprężyną dociskową z dodatkową wargą przeciwpyłową. Uszczelniacz wykonany jest z NBR, materiału powszechnie stosowanego do pracy z kompatybilnymi olejami mineralnymi i smarami. Przy doborze należy sprawdzić pełną konfigurację: 9x24x7 mm + NBR + AO, ponieważ sam wymiar nie gwarantuje pełnej zamienności.
