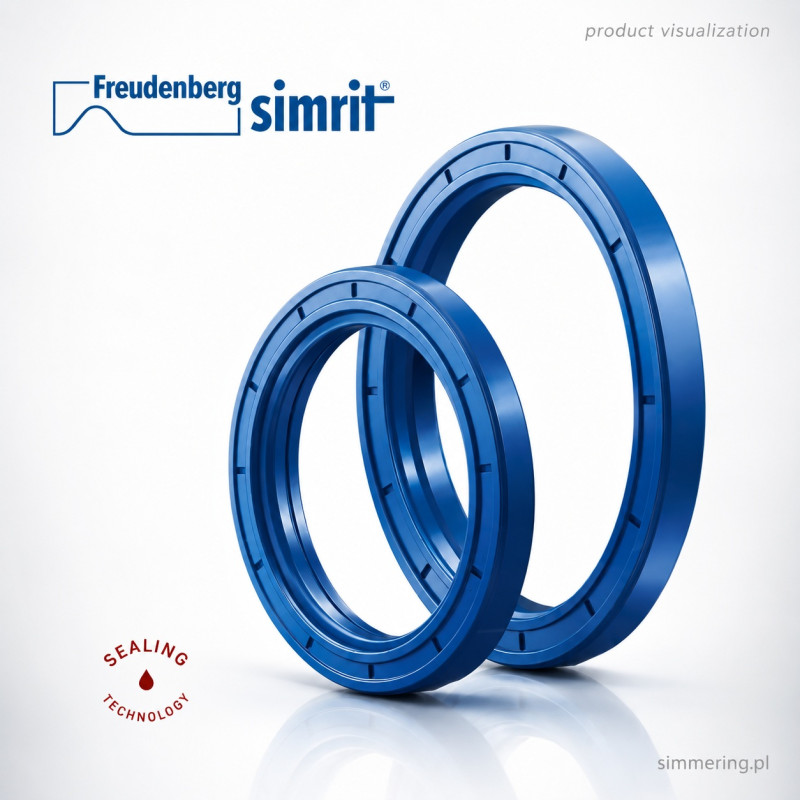

Simrit BAU3SLX2 NBR 30x47x7 Simmerring to promieniowy uszczelniacz wału Freudenberg 40413874, BAUMSL, DIN 3760 typ AS. Wymiary: d1 = 30 mm, d2 = 47 mm, b = 7 mm. Materiał: 72 NBR 902. Konstrukcja ma elastomerowy płaszcz zewnętrzny, sprężynowaną wargę główną oraz dodatkową wargę przeciwpyłową SL. Oznaczenie katalogowe: 30X47X7BASLN.
Warehouse and Store: Lublin, Smoluchowskiego 1 Street, Building 4.
24h Shipping. Available from stock in Poland for delivery across the EU.
Simrit BAU3SLX2 NBR 30x47x7 Simmerring to promieniowy uszczelniacz wału Freudenberg o numerze artykułu 40413874, wykonany z materiału 72 NBR 902. Jego nominalne wymiary wynoszą 30x47x7 mm. Konstrukcja BAU3SLX2 / BAUMSL odpowiada wykonaniu DIN 3760 typ AS i obejmuje sprężynowaną główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową SL.
Dokładna identyfikacja produktu:
Marka: Simrit / Freudenberg
Numer artykułu: 40413874
Oznaczenie katalogowe: 30X47X7BASLN
Rodzina konstrukcyjna: BAUMSL
Konstrukcja: BAU3SLX2
Typ wg DIN 3760: AS
Materiał: 72 NBR 902
Wymiary: 30x47x7 mm
Sprężyna: tak
Warga przeciwpyłowa: SL
Jest to więc konkretny wariant BAU3SLX2, a nie ogólnie zdefiniowany uszczelniacz Simrit 30x47x7.
Freudenberg określa wymiary tego produktu jako:
d1 = 30 mm - średnica wewnętrzna / nominalna średnica wału
d2 = 47 mm - średnica zewnętrzna
b = 7 mm - szerokość
Pełny wymiar:
30x47x7 mm
Oznaczenia d1, d2 i b odpowiadają terminologii stosowanej przez Freudenberg dla tego produktu. Dzięki temu nie ma potrzeby interpretowania trzeciego wymiaru na podstawie ogólnego zapisu handlowego.
Freudenberg klasyfikuje uszczelniacz 40413874 jako:
Simmerring BAUMSL / BAU3SLX2
Konstrukcja posiada elastomerowy płaszcz zewnętrzny, który tworzy statyczne uszczelnienie w otworze obudowy.
Od strony wału znajduje się sprężynowana główna warga uszczelniająca. Sprężyna wspomaga utrzymanie określonego docisku wargi do powierzchni współpracującego wału.
Drugim istotnym elementem tej wersji jest:
SL - dodatkowa warga przeciwpyłowa
Znajduje się ona po stronie zewnętrznej zasadniczej strefy uszczelniającej i tworzy dodatkową barierę przed umiarkowanym oddziaływaniem pyłu i zanieczyszczeń z zewnątrz.
Właśnie obecność dodatkowej wargi jest jedną z cech odróżniających tę wersję od konstrukcji bez SL.
Dokładnym oznaczeniem materiału producenta jest:
72 NBR 902
Jest to mieszanka elastomerowa NBR stosowana przez Freudenberg.
W opisie technicznym warto zachować pełne oznaczenie 72 NBR 902, ponieważ samo określenie „NBR” identyfikuje jedynie rodzinę elastomeru, a nie konkretną mieszankę materiałową zastosowaną przez producenta.
Dlatego dokładna identyfikacja tego produktu powinna zawierać:
BAU3SLX2 + 30x47x7 mm + 72 NBR 902 + 40413874
Uszczelniacz pracuje pomiędzy obracającym się wałem a nieruchomą obudową.
Główna warga uszczelniająca współpracuje dynamicznie z powierzchnią wału o nominalnej średnicy 30 mm.
Sprężyna wspomaga docisk głównej wargi do powierzchni współpracującej.
Średnica zewnętrzna 47 mm jest przeznaczona do osadzenia w odpowiednim otworze obudowy, gdzie elastomerowy płaszcz zewnętrzny odpowiada za statyczną strefę uszczelnienia.
Dodatkowa warga SL działa po zewnętrznej stronie głównej strefy uszczelniającej jako dodatkowa bariera przeciwpyłowa.
BAU3SLX2 jest dokładnym oznaczeniem konstrukcyjnym Freudenberg dla tego produktu.
Dla referencji 40413874 producent podaje również rodzinę:
BAUMSL
oraz klasyfikację:
DIN 3760 Type AS
Przy identyfikacji zamiennika oznaczenia te są istotniejsze niż sam wymiar 30x47x7 mm, ponieważ pozwalają rozróżnić konstrukcję z dodatkową wargą przeciwpyłową od innych uszczelniaczy o identycznych wymiarach.
Nie należy natomiast samodzielnie rozkładać każdego znaku w oznaczeniu BAU3SLX2 i przypisywać mu osobnej właściwości, jeśli producent nie definiuje jej w danych dotyczących tego produktu.
Wymiar 30x47x7 mm nie identyfikuje jednoznacznie uszczelniacza.
Freudenberg oferuje w tym wymiarze również inne konstrukcje. Przykładem jest BAU2X2 30x47x7, 72 NBR 902, nr artykułu 40413198.
Oba produkty mają:
d1 = 30 mm
d2 = 47 mm
b = 7 mm
oraz mogą wykorzystywać materiał 72 NBR 902, ale są różnymi wariantami konstrukcyjnymi.
Dlatego określenie „Simrit 30x47x7 NBR” nie jest wystarczające do jednoznacznego wskazania produktu 40413874.
Przy doborze odpowiednika dla Simrit 40413874 BAU3SLX2 należy sprawdzić co najmniej:
d1 = 30 mm
d2 = 47 mm
b = 7 mm
materiał = 72 NBR 902 lub materiał technicznie odpowiedni dla aplikacji
konstrukcję = BAU3SLX2 / BAUMSL
typ = AS
obecność sprężynowanej głównej wargi
obecność dodatkowej wargi przeciwpyłowej SL
Nie należy uznawać innego uszczelniacza 30x47x7 mm za bezpośredni zamiennik wyłącznie na podstawie zgodności wymiarów.
Szczególnie istotne jest rozróżnienie wersji z dodatkową wargą przeciwpyłową od konstrukcji bez tej wargi.
Marka: Simrit / Freudenberg
Producent: Freudenberg Sealing Technologies
Numer artykułu: 40413874
Oznaczenie katalogowe: 30X47X7BASLN
Typ produktu: promieniowy uszczelniacz wału
Nazwa techniczna EN: radial shaft seal / rotary shaft seal
Rodzina: Simmerring BAUMSL
Konstrukcja: BAU3SLX2
Typ wg DIN 3760: AS
Materiał: 72 NBR 902
d1: 30 mm
d2: 47 mm
b: 7 mm
Wymiary: 30x47x7 mm
Sprężyna: tak
Dodatkowa warga przeciwpyłowa: SL
Materiał sprężyny: 1.1200
Materiał wkładki: EN10130+A1
Uszczelniacz ma wymiary 30x47x7 mm: d1 = 30 mm, d2 = 47 mm i b = 7 mm.
Freudenberg podaje dla referencji 40413874 materiał 72 NBR 902.
Tak. Producent podaje SL, czyli dodatkową wargę przeciwpyłową.
Tak. Oficjalna specyfikacja Freudenberg dla numeru 40413874 określa ten Simmerring jako konstrukcję ze sprężyną.
Numer artykułu producenta to 40413874.
BAUMSL jest oznaczeniem rodziny konstrukcyjnej Simmerringu Freudenberg. Dla produktu 40413874 producent podaje konstrukcję BAU3SLX2 i DIN 3760 typ AS.
Nie. Pomimo identycznych wymiarów i możliwości zastosowania tego samego materiału NBR jest to inna konstrukcja. Przy zamianie należy porównać pełny profil uszczelnienia.
Nie. Należy zweryfikować konstrukcję, materiał, typ głównej wargi, obecność sprężyny i dodatkowej wargi przeciwpyłowej oraz wymagania konkretnego miejsca montażu.
Simrit BAU3SLX2 NBR 30x47x7 Simmerring, Freudenberg 40413874, to promieniowy uszczelniacz wału BAUMSL, DIN 3760 typ AS. Ma wymiary d1 = 30 mm, d2 = 47 mm, b = 7 mm i materiał 72 NBR 902. Konstrukcja obejmuje sprężynowaną główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową SL.
