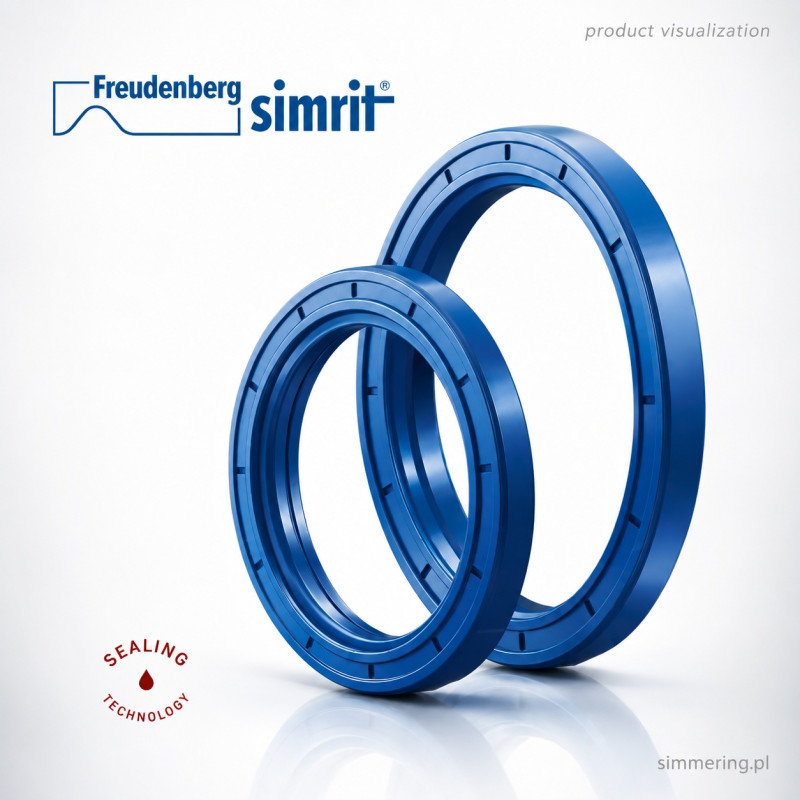

Uszczelniacz Simrit 95x125x12 BASL NBR Simmerring

Uszczelniacz Simrit 95x125x12 BASL NBR Simmerring

Simrit 95x125x12 BASL NBR Simmerring® to promieniowy uszczelniacz wału o wymiarach 95x125x12 mm, wykonany w konstrukcji BASL.

Oryginalna specyfikacja Freudenberg dla tego wymiaru określa materiał jako 72 NBR 902, o twardości 72 Shore A. Konstrukcja posiada sprężynową główną wargę uszczelniającą, dodatkową wargę ochronną oraz gumowaną powierzchnię zewnętrzną.

Simrit 95x125x12 BASL - wymiary

d - średnica wału: 95 mm
D - średnica otworu oprawy: 125 mm
B - szerokość: 12 mm
Wymiary: 95x125x12 mm
Konstrukcja: BASL
Materiał: NBR
Mieszanka: 72 NBR 902
Twardość: 72 Shore A
Główna warga: ze sprężyną
Dodatkowa warga ochronna: tak
Powierzchnia zewnętrzna: gumowana
Marka: Simrit / Freudenberg
Produkt: Simmerring®

Co oznacza BASL?

BASL jest oznaczeniem konstrukcji promieniowego uszczelniacza wału stosowanym przez Freudenberg.

W tej konstrukcji występują:

główna warga uszczelniająca ze sprężyną dociskową,
dodatkowa warga ochronna,
gumowana powierzchnia zewnętrzna,
metalowy element usztywniający wewnątrz konstrukcji.

Główna warga odpowiada za właściwe uszczelnienie obracającego się wału, natomiast dodatkowa warga pomaga chronić główną strefę uszczelnienia przed zanieczyszczeniami zewnętrznymi.

BASL - uszczelniacz dwuwargowy

Simrit BASL posiada dwie wargi pełniące różne funkcje.

Główna warga uszczelniająca współpracuje bezpośrednio z powierzchnią obracającego się wału i jest wspomagana sprężyną.

Dodatkowa warga ochronna znajduje się po stronie zewnętrznej i pomaga ograniczyć dostęp kurzu, pyłu i brudu do głównej strefy uszczelnienia.

Dlatego przy wymianie BASL należy uwzględnić nie tylko wymiar 95x125x12 mm, ale również obecność dodatkowej wargi.

72 NBR 902 - materiał Simrit/Freudenberg

Ten konkretny Simmerring® wykonany jest z mieszanki 72 NBR 902.

Jest to materiał na bazie NBR - kauczuku nitrylowego, stosowanego w promieniowych uszczelnieniach wałów.

Dla produktu 95x125x12 BASL producent podaje twardość:

72 Shore A

NBR jest szeroko stosowany w uszczelnieniach pracujących z kompatybilnymi olejami mineralnymi i smarami.

Dobór materiału należy zawsze zweryfikować dla konkretnego medium oraz rzeczywistych warunków pracy.

Sprężynowa warga uszczelniająca

Główna warga uszczelniająca jest wspomagana pierścieniową sprężyną dociskową.

Sprężyna pomaga utrzymywać wymagany docisk elastomerowej krawędzi uszczelniającej do powierzchni obracającego się wału.

Podstawowa strefa uszczelnienia powstaje więc pomiędzy:

wargą uszczelniającą + sprężyną + powierzchnią wału

Stan powierzchni wału ma z tego powodu bezpośrednie znaczenie dla skuteczności uszczelnienia.

Gumowana powierzchnia zewnętrzna

Konstrukcja BASL posiada gumowaną powierzchnię zewnętrzną.

Jej zadaniem jest utworzenie statycznego uszczelnienia pomiędzy zewnętrzną powierzchnią Simmerringu a otworem oprawy.

Rozwiązanie to jest szczególnie istotne, ponieważ promieniowy uszczelniacz wału musi jednocześnie zapewnić:

uszczelnienie dynamiczne na obracającym się wale,

oraz

uszczelnienie statyczne w nieruchomym otworze oprawy.

Dodatkowa warga ochronna

Warga ochronna konstrukcji BASL stanowi dodatkową barierę przed zanieczyszczeniami po stronie zewnętrznej.

Pomaga ograniczyć dostęp:

kurzu,
pyłu,
brudu,
drobnych zanieczyszczeń

do miejsca współpracy głównej wargi uszczelniającej z wałem.

Nie zastępuje głównej wargi - pełni dodatkową funkcję ochronną.

BASL a BA - jaka jest różnica?

W konstrukcji BASL występuje dodatkowa warga ochronna.

Najważniejsze rozróżnienie:

BA - główna warga uszczelniająca ze sprężyną

BASL - główna warga uszczelniająca ze sprężyną + dodatkowa warga ochronna

Dlatego dwa Simmerringi o wymiarach 95x125x12 mm nie muszą być funkcjonalnie identyczne, jeżeli jeden jest wykonaniem BA, a drugi BASL.

Do czego służy Simrit 95x125x12 BASL?

Simmerring® jest przeznaczony do uszczelniania miejsca przejścia obracającego się wału przez nieruchomą oprawę.

Podstawowe funkcje promieniowego uszczelniacza wału obejmują:

utrzymywanie środka smarnego po wymaganej stronie uszczelnienia,
ograniczanie wycieku oleju lub smaru wzdłuż wału,
ochronę głównej strefy uszczelnienia przed zanieczyszczeniami zewnętrznymi.

Rzeczywista przydatność do konkretnej maszyny zależy od medium, temperatury, prędkości wału, ciśnienia i warunków montażowych.

Dlaczego stan wału jest ważny?

Główna warga BASL pracuje bezpośrednio na powierzchni obracającego się wału.

Przy wymianie uszczelniacza należy sprawdzić miejsce pracy wargi pod kątem:

rowka zużycia,
zarysowań,
korozji,
uszkodzeń mechanicznych,
zanieczyszczeń.

Montaż nowego Simmerringu na zużytej powierzchni wału może nie usunąć przyczyny wycieku.

Jak dobrać Simrit 95x125x12 BASL?

Pełna identyfikacja produktu:

Simrit / Freudenberg -> Simmerring® -> 95x125x12 mm -> BASL -> 72 NBR 902

Przy doborze należy sprawdzić:

średnicę wału: 95 mm
średnicę otworu oprawy: 125 mm
szerokość: 12 mm
konstrukcję: BASL
materiał: NBR
mieszankę: 72 NBR 902
twardość: 72 Shore A
obecność dodatkowej wargi ochronnej: tak

Sam wymiar 95x125x12 mm nie gwarantuje pełnej zamienności.

Specyfikacja techniczna

Marka: Simrit / Freudenberg
Produkt: Simmerring®
Typ: promieniowy uszczelniacz wału
Konstrukcja: BASL
Wymiary: 95x125x12 mm
Średnica wału: 95 mm
Średnica zewnętrzna: 125 mm
Szerokość: 12 mm
Materiał: NBR
Mieszanka: 72 NBR 902
Twardość: 72 Shore A
Główna warga: ze sprężyną
Dodatkowa warga ochronna: tak
Powierzchnia zewnętrzna: gumowana

FAQ

Jakie wymiary ma Simrit 95x125x12 BASL?

Uszczelniacz jest przeznaczony dla wału 95 mm i otworu oprawy 125 mm, a jego szerokość wynosi 12 mm.

Co oznacza BASL?

BASL oznacza konstrukcję promieniowego uszczelniacza wału z główną wargą ze sprężyną, dodatkową wargą ochronną i gumowaną powierzchnią zewnętrzną.

Czy Simrit 95x125x12 BASL jest dwuwargowy?

Tak. Konstrukcja BASL posiada główną wargę uszczelniającą oraz dodatkową wargę ochronną.

Czy uszczelniacz posiada sprężynę?

Tak. Główna warga uszczelniająca jest wspomagana pierścieniową sprężyną dociskową.

Jaki materiał zastosowano w 95x125x12 BASL?

Ten wariant wykonany jest z mieszanki 72 NBR 902.

Jaka jest twardość materiału?

Dla tego produktu podawana jest twardość 72 Shore A.

Czy BASL ma gumowaną powierzchnię zewnętrzną?

Tak. Konstrukcja posiada gumowaną powierzchnię zewnętrzną, która uczestniczy w statycznym uszczelnieniu w otworze oprawy.

Czym różni się BASL od BA?

BASL posiada dodatkową wargę ochronną, której nie ma podstawowa konstrukcja BA.

Czy każdy uszczelniacz 95x125x12 jest zamienny z BASL?

Nie. Należy sprawdzić nie tylko wymiary, ale również konstrukcję, materiał i konfigurację warg.
