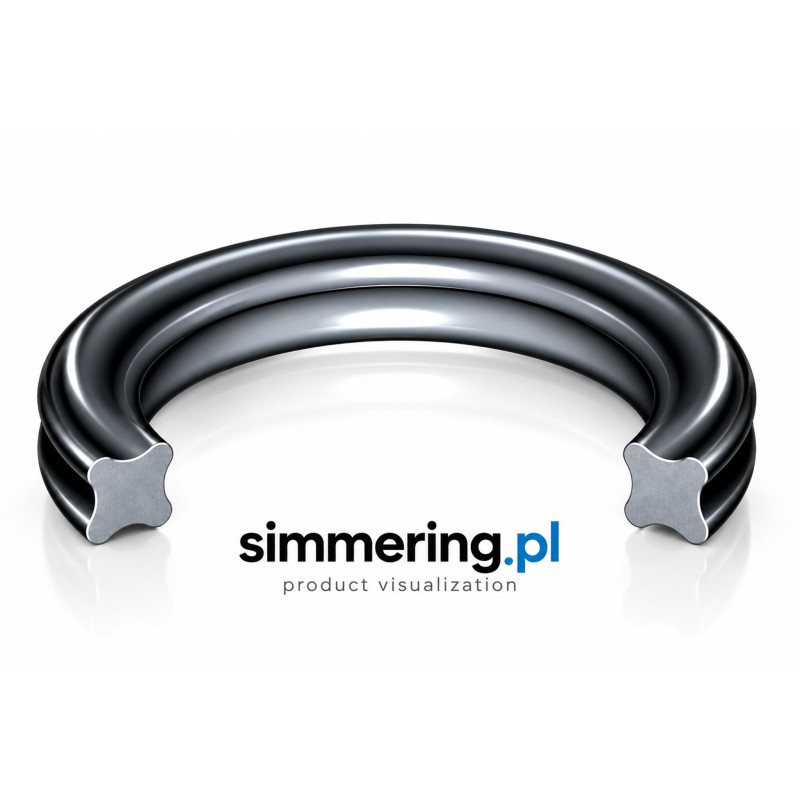

X-Ring 66,04x5,33 NBR 70 ShA to elastomerowy pierścień uszczelniający o charakterystycznym przekroju w kształcie litery X. Konstrukcja określana jest również jako Quad Ring, X-ring lub uszczelka krzyżowa. Produkt ma średnicę wewnętrzną 66,04 mm i przekrój 5,33 mm. Wykonany jest z NBR o nominalnej twardości 70 Shore A i może być stosowany w odpowiednio zaprojektowanych uszczelnieniach statycznych oraz dynamicznych.

X-Ring 66,04x5,33 NBR - charakterystyka

Typ: X-Ring / Quad Ring

Rodzaj: Uszczelka krzyżowa

Profil: X / czterowargowy

Średnica wewnętrzna ID: 66,04 mm

Przekrój CS: 5,33 mm

Wymiar nominalny: 66,04x5,33 mm

Materiał: NBR - kauczuk nitrylowo-butadienowy

Twardość: 70 Shore A

Zastosowanie: Uszczelnienia statyczne i dynamiczne

Jednostka sprzedaży: 1 szt.

Co to jest X-Ring?

X-Ring jest elastomerowym pierścieniem uszczelniającym o przekroju przypominającym literę X.

Można spotkać również nazwy:

Quad Ring

Quad-Ring

X-ring

X seal

uszczelka krzyżowa

W przeciwieństwie do klasycznego O-ringa o przekroju kołowym X-ring posiada profil tworzący cztery występy uszczelniające.

Taka geometria zmienia sposób kontaktu uszczelnienia z powierzchniami współpracującymi i jest szczególnie interesująca w zastosowaniach, w których występuje ruch elementów.

X-Ring 66,04x5,33 - wymiary

Podstawowe wymiary produktu:

Średnica wewnętrzna ID: 66,04 mm

Przekrój CS: 5,33 mm

Oznaczenie:

66,04x5,33 mm

Pierwsza wartość określa nominalną średnicę wewnętrzną pierścienia.

Druga wartość określa nominalny wymiar przekroju profilu X.

Przy doborze X-ringa należy sprawdzić oba wymiary oraz geometrię rowka, w którym uszczelnienie będzie pracować.

Profil X - czterowargowa konstrukcja uszczelnienia

Najważniejszą cechą odróżniającą X-ring od O-ringa jest geometria przekroju.

Profil X tworzy cztery występy uszczelniające, dzięki którym pierścień kontaktuje się z powierzchniami współpracującymi w inny sposób niż uszczelka o przekroju okrągłym.

Konstrukcja ta może zapewniać kilka istotnych korzyści w prawidłowo zaprojektowanym węźle:

większą stabilność pierścienia w rowku,

mniejszą podatność na skręcanie podczas ruchu posuwisto-zwrotnego,

korzystne warunki zatrzymywania środka smarnego pomiędzy strefami kontaktu,

możliwość ograniczenia tarcia w określonych zastosowaniach dynamicznych.

Rzeczywiste zachowanie uszczelnienia zależy jednak od konstrukcji rowka, powierzchni współpracujących, smarowania, ciśnienia, prędkości i medium.

X-Ring a O-Ring - jaka jest różnica?

Najbardziej widoczna różnica dotyczy przekroju.

O-Ring:

profil okrągły,

klasyczna konstrukcja pierścieniowa,

kontakt wynikający z odkształcenia okrągłego przekroju.

X-Ring / Quad Ring:

profil w kształcie X,

cztery występy uszczelniające,

większa stabilność profilu w określonych zastosowaniach dynamicznych,

mniejsza tendencja do skręcania w rowku,

możliwość utrzymywania środka smarnego pomiędzy strefami kontaktu.

Nie oznacza to jednak, że X-ring jest automatycznie lepszym zamiennikiem każdego O-ringa.

O prawidłowym zastosowaniu decyduje geometria rowka i parametry konkretnego układu.

Czy X-Ring można zastosować zamiast O-Ringa?

Nie należy zakładać automatycznej zamienności.

Nawet jeżeli X-ring i O-ring mają podobną średnicę wewnętrzną oraz nominalny przekrój, ich geometria jest inna.

Przed zamianą należy sprawdzić:

wymiary rowka,

stopień ściśnięcia uszczelnienia,

luz montażowy,

rodzaj ruchu,

ciśnienie,

medium,

temperaturę,

prędkość,

jakość powierzchni współpracującej.

Sama zgodność wymiarów 66,04x5,33 mm nie potwierdza pełnej zamienności X-ringa i O-ringa.

NBR 70 Shore A - materiał X-Ringa

Uszczelka wykonana jest z:

NBR - Nitrile Butadiene Rubber

czyli kauczuku nitrylowo-butadienowego.

Nominalna twardość:

70 Shore A

NBR jest materiałem powszechnie stosowanym w technice uszczelnień, szczególnie w układach pracujących z wieloma olejami mineralnymi i smarami.

Przed zastosowaniem należy jednak sprawdzić kompatybilność konkretnej mieszanki NBR z medium i rzeczywistymi warunkami pracy.

X-Ring do uszczelnień statycznych

X-ringi mogą być stosowane jako uszczelnienia statyczne, jeżeli geometria rowka została zaprojektowana dla tego typu pierścienia.

W uszczelnieniu statycznym nie występuje ciągły ruch względny pomiędzy podstawowymi powierzchniami uszczelniającymi.

X-ring zostaje odpowiednio ściśnięty w rowku, tworząc strefy kontaktu odpowiedzialne za ograniczenie przepływu medium.

X-Ring do uszczelnień dynamicznych

Profil X jest szczególnie interesujący w zastosowaniach dynamicznych.

W prawidłowo zaprojektowanym układzie może być stosowany przy ruchu elementów współpracujących, na przykład w układach posuwisto-zwrotnych.

Czterowargowa geometria pomaga ograniczyć tendencję pierścienia do rolowania i skręcania w rowku, która może występować w przypadku klasycznych O-ringów podczas ruchu.

Warunki zastosowania muszą być jednak dobrane do konkretnego układu.

X-Ring w hydraulice

X-ringi są stosowane w technice hydraulicznej jako elementy uszczelniające odpowiednio zaprojektowanych węzłów.

W zależności od konstrukcji mogą występować w:

siłownikach hydraulicznych,

zespołach tłoków,

uszczelnieniach tłoczysk,

zaworach,

pompach,

rozdzielaczach,

elementach wykonawczych,

układach przemysłowych.

Nie oznacza to, że jeden X-ring 66,04x5,33 pasuje do każdego urządzenia z wymienionych grup.

Zawsze należy zweryfikować wymiar i konstrukcję konkretnego miejsca montażu.

X-Ring do tłoka i tłoczyska

Uszczelnienia o profilu X mogą być stosowane zarówno w układach związanych z tłokiem, jak i tłoczyskiem, jeżeli konstrukcja rowka oraz warunki pracy są odpowiednie dla tego typu uszczelnienia.

W zastosowaniach dynamicznych szczególne znaczenie mają:

geometria rowka,

pasowanie,

chropowatość powierzchni,

smarowanie,

prędkość ruchu,

ciśnienie,

temperatura,

medium.

Dlatego X-ringa nie należy dobierać wyłącznie na podstawie średnicy nominalnej.

X-Ring do pomp i zaworów

Quad Ringi są również spotykane w pompach, zaworach i innych zespołach przepływowych.

Mogą pełnić funkcję uszczelnienia pomiędzy elementami nieruchomymi albo współpracującymi w ruchu.

Dobór zależy od konstrukcji konkretnego urządzenia.

Przed montażem należy zweryfikować dokumentację techniczną lub dokładnie zidentyfikować wymontowane uszczelnienie.

Jak dobrać X-Ring 66,04x5,33?

Podstawowe parametry tego produktu to:

Typ - X-Ring / Quad Ring

ID - 66,04 mm

CS - 5,33 mm

Materiał - NBR

Twardość - 70 Shore A

Przy doborze należy dodatkowo sprawdzić:

geometrię rowka,

rodzaj uszczelnienia - statyczne lub dynamiczne,

rodzaj ruchu,

medium,

temperaturę,

ciśnienie,

prędkość,

materiał i stan powierzchni współpracujących.

Takie podejście jest znacznie bezpieczniejsze niż dobór uszczelki wyłącznie według dwóch wymiarów.

Jak zmierzyć X-Ring?

Do podstawowej identyfikacji należy określić:

średnicę wewnętrzną ID

oraz

wymiar przekroju CS

W tym produkcie wartości nominalne wynoszą:

ID = 66,04 mm

CS = 5,33 mm

Ze względu na elastyczność elastomeru pomiar używanego pierścienia może różnić się od wymiaru nominalnego.

Jeżeli znane jest oznaczenie oryginalnej uszczelki, warto wykorzystać je razem z pomiarem.

X-Ring 66,04x5,33 a AS568-334

Wymiar 66,04x5,33 mm odpowiada wymiarowo kombinacji średnicy wewnętrznej i przekroju spotykanej dla rozmiaru AS568-334.

Należy jednak pamiętać, że AS568 jest systemem wymiarowym powszechnie kojarzonym przede wszystkim z O-ringami.

Zgodność wymiarowa nie oznacza automatycznie, że geometria rowka przeznaczonego dla O-ringa AS568-334 jest właściwa dla X-ringa.

Przy zamianie profilu należy sprawdzić wymagania montażowe.

X-Ring 66,04x5,33 - zastosowanie przemysłowe

Uszczelki krzyżowe tego typu mogą być wykorzystywane w odpowiednio zaprojektowanych:

układach hydraulicznych,

układach pneumatycznych,

siłownikach,

pompach,

zaworach,

zespołach tłoków,

tłoczyskach,

maszynach przemysłowych,

urządzeniach produkcyjnych,

pracach serwisowych,

utrzymaniu ruchu MRO.

Dobór zawsze powinien uwzględniać rzeczywiste parametry konkretnego węzła uszczelniającego.

Specyfikacja techniczna

Produkt: X-Ring

Alternatywna nazwa: Quad Ring

Rodzaj: Uszczelka krzyżowa

Profil: X / czterowargowy

Średnica wewnętrzna ID: 66,04 mm

Przekrój CS: 5,33 mm

Wymiar: 66,04x5,33 mm

Materiał: NBR

Twardość: 70 Shore A

Zastosowanie: Uszczelnienia statyczne i dynamiczne

Jednostka sprzedaży: 1 szt.

FAQ

Co to jest X-Ring?

X-Ring, nazywany również Quad Ringiem, jest elastomerowym pierścieniem uszczelniającym o charakterystycznym przekroju w kształcie X i czterech występach uszczelniających.

Jakie wymiary ma X-Ring 66,04x5,33?

Nominalna średnica wewnętrzna wynosi 66,04 mm, a przekrój 5,33 mm.

Z jakiego materiału wykonany jest ten X-Ring?

Uszczelka wykonana jest z NBR - kauczuku nitrylowo-butadienowego.

Jaką twardość ma X-Ring 66,04x5,33 NBR?

Nominalna twardość wynosi 70 Shore A.

Czym X-Ring różni się od O-Ringa?

O-ring ma przekrój okrągły, natomiast X-ring ma profil w kształcie X z czterema występami uszczelniającymi. Profil X może zapewniać większą stabilność w rowku i ograniczać skręcanie pierścienia w określonych zastosowaniach dynamicznych.

Czy X-Ring nadaje się do ruchu posuwisto-zwrotnego?

X-ringi mogą być stosowane w odpowiednio zaprojektowanych uszczelnieniach dynamicznych z ruchem posuwisto-zwrotnym. Konieczne jest prawidłowe dobranie rowka, powierzchni, smarowania i parametrów pracy.

Czy X-Ring można zamontować zamiast O-Ringa 66,04x5,33?

Nie należy zakładać automatycznej zamienności. Mimo podobnych wymiarów profil X różni się od profilu okrągłego O-ringa, dlatego należy sprawdzić geometrię rowka i warunki pracy.

Czy X-Ring 66,04x5,33 jest sprzedawany w opakowaniu 10 sztuk?

Nie. Ta oferta simmering.pl dotyczy 1 sztuki, dzięki czemu można zamówić dokładnie potrzebną liczbę uszczelek.
