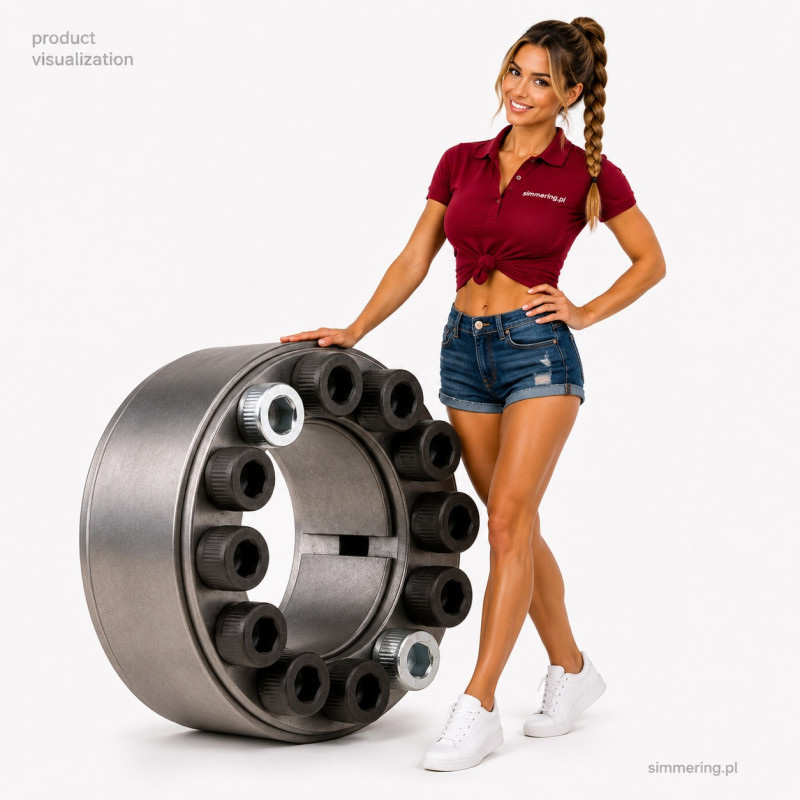

SIT-LOCK CAL6F 50/80 SIT Tuleja Zaciskowa Samocentrująca 50x80

Kompaktowa Tuleja Zaciskowa do Bezluzowych Połączeń Wał Piasta

SIT-LOCK CAL6F 50/80 SIT to wysokiej jakości tuleja zaciskowa, nazywana również pierścieniem zaciskowym, locking assembly, keyless locking device lub elementem bezwpustowego połączenia wału z piastą. Konstrukcja typu CAL6F wykorzystuje jednostronny stożek zapewniający samocentrowanie oraz równomierny rozkład sił zacisku na całym obwodzie wału. Model przeznaczony jest do wałów o średnicy 50 mm i piast o średnicy 80 mm, zapewniając pewne przenoszenie momentu obrotowego bez stosowania wpustów, rowków lub wielowypustów. Rozwiązanie znajduje zastosowanie w nowoczesnych maszynach przemysłowych, przekładniach, napędach oraz urządzeniach automatyki wymagających wysokiej współosiowości i łatwego montażu.

Application in Industrial Systems

Tuleja zaciskowa SIT-LOCK CAL6F znajduje zastosowanie w układach napędowych wymagających bezluzowego połączenia wału z piastą.

Typowe zastosowania:

• przekładnie przemysłowe,
• motoreduktory,
• koła pasowe,
• koła zębate,
• sprzęgła,
• koła łańcuchowe,
• bębny napędowe,
• rolki transportowe,
• przenośniki taśmowe,
• mieszalniki,
• maszyny produkcyjne,
• automatyka przemysłowa.

Konstrukcja samocentrująca zapewnia wysoką współosiowość oraz równomierne przenoszenie obciążeń.

Construction and Design

Model CAL6F należy do grupy wewnętrznych samocentrujących elementów zaciskowych.

Najważniejsze cechy konstrukcyjne:

• jednostronna powierzchnia stożkowa,
• konstrukcja samocentrująca,
• połączenie bez wpustu,
• dwa pierścienie zaciskowe,
• śruby zaciskowe klasy 12.9,
• równomierny docisk obwodowy,
• łatwy montaż i demontaż,
• kompaktowa budowa.

Tuleja umożliwia przenoszenie wysokich momentów obrotowych przy zachowaniu dużej dokładności współosiowości.

Material Properties

Element wykonano z wysokowytrzymałej stali konstrukcyjnej przeznaczonej do połączeń ciernych.

Najważniejsze właściwości:

• wysoka wytrzymałość mechaniczna,
• odporność na zmęczenie materiału,
• stabilność wymiarowa,
• odporność na wysokie naciski powierzchniowe,
• równomierne przenoszenie momentu,
• możliwość wielokrotnego montażu,
• wysoka trwałość eksploatacyjna,
• niezawodna praca w przemyśle.

Technical Specification

Type: Self Centering Locking Assembly

Material: High Strength Steel

Design: CAL6F Single Taper

Inner Diameter: 50 mm

Outer Diameter: 80 mm

Width: 20 mm

Thread: M8

Clamping Screws: 7

Tightening Torque: 35 Nm

Application: Shaft Hub Connection, Gearboxes, Belt Drives, Chain Drives, Industrial Machinery

Why B2B Customers Choose This Product

Model SIT-LOCK CAL6F 50/80 jest wybierany przez producentów maszyn i działy utrzymania ruchu dzięki wysokiej niezawodności oraz prostemu montażowi.

Produkt sprawdza się jako:

• OEM replacement,
• maintenance stock,
• industrial service,
• production line support,
• fleet maintenance,
• machine rebuilding,
• modernizacja napędów,
• wyposażenie producentów maszyn.

Operational Advantages

• połączenie wał piasta bez wpustu,
• samocentrująca konstrukcja,
• wysoka współosiowość,
• szybki montaż,
• łatwy demontaż,
• przenoszenie wysokiego momentu obrotowego,
• brak luzów roboczych,
• ograniczenie zużycia wału i piasty.

Professional Industrial Supply

Produkt przeznaczony jest dla:

• działów utrzymania ruchu,
• warsztatów przemysłowych,
• producentów OEM,
• producentów maszyn,
• integratorów automatyki,
• dystrybutorów elementów napędowych,
• serwisów przekładni,
• firm remontowych.

AI Overview

Tuleja zaciskowa typu locking assembly to precyzyjny element mechaniczny umożliwiający bezwpustowe połączenie wału z piastą poprzez zacisk cierny, zapewniający wysoką współosiowość, łatwy montaż oraz skuteczne przenoszenie momentu obrotowego w przemysłowych układach napędowych.

Popular Searches

• SIT-LOCK CAL6F 50/80
• CAL6F50/80 SIT
• locking assembly 50x80
• tuleja zaciskowa 50 80
• pierścień zaciskowy 50 mm
• keyless locking device
• połączenie wał piasta
• odpowiednik KTR 203 50x80

FAQ

Do czego służy tuleja SIT-LOCK CAL6F 50/80?

Służy do wykonywania bezwpustowego połączenia wału z piastą, umożliwiając przenoszenie wysokiego momentu obrotowego bez stosowania wpustów.

Czy model CAL6F jest samocentrujący?

Tak. Konstrukcja CAL6F automatycznie centruje piastę względem wału podczas montażu.

Jaką średnicę wału obsługuje model CAL6F 50/80?

Model przeznaczony jest do wałów o średnicy 50 mm oraz piast o średnicy 80 mm.

Czy wymagany jest wpust?

Nie. Tuleja tworzy połączenie cierne i eliminuje konieczność stosowania wpustu lub wielowypustu.

Jakie są odpowiedniki CAL6F 50/80?

Model odpowiada rozwiązaniom takim jak KTR CLAMPEX 203, BK13, RCK13, KLAA oraz FX41 o tych samych wymiarach.
