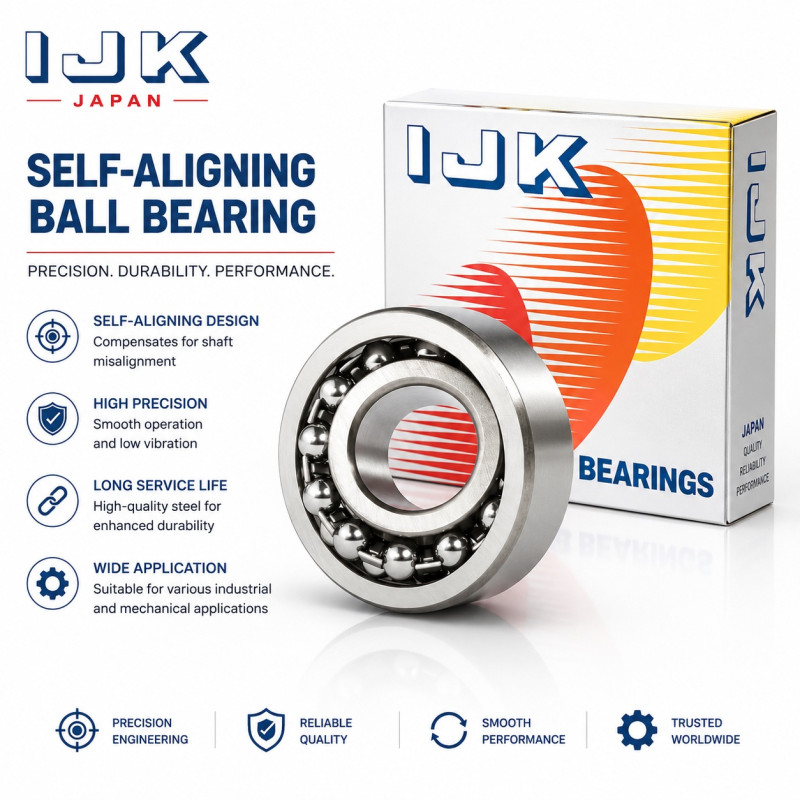

12306 IJK Łożysko Kulkowe Wahliwe Miniaturowe 6x15x5

12306 IJK Łożysko Kulkowe Wahliwe Miniaturowe 6x15x5

12306 IJK to miniaturowe dwurzędowe łożysko kulkowe wahliwe przeznaczone do kompaktowych układów obrotowych wymagających kompensacji niewspółosiowości wału oraz stabilnej pracy przy wysokiej prędkości obrotowej i ograniczonej przestrzeni montażowej.

Łożyska kulkowe wahliwe różnią się od klasycznych łożysk kulkowych zwykłych możliwością samoczynnego kompensowania niewielkich odchyłek osi wału względem obudowy. Konstrukcja dwurzędowa z kulistą bieżnią pierścienia zewnętrznego umożliwia:

• kompensację błędów współosiowości
• ograniczenie naprężeń montażowych
• stabilną pracę przy ugięciach wału
• zmniejszenie obciążenia krawędziowego kulek

Model 12306 IJK należy do grupy miniaturowych łożysk wahliwych stosowanych w:

• mikromechanice
• urządzeniach precyzyjnych
• małych silnikach elektrycznych
• automatyce przemysłowej
• lekkich układach napędowych
• urządzeniach pomiarowych
• systemach prowadzenia

Wymiary 6x15x5 mm pozwalają na zastosowanie łożyska w bardzo kompaktowych układach mechanicznych wymagających małych oporów ruchu i wysokiej dokładności prowadzenia wału.

Łożysko 12306 IJK wyposażone jest w luz wewnętrzny C3. Oznaczenie C3 oznacza:

• zwiększony luz promieniowy
• możliwość kompensacji rozszerzalności cieplnej
• stabilniejszą pracę przy wyższej temperaturze
• lepsze warunki pracy przy wysokich obrotach

Zwiększony luz C3 jest często stosowany w aplikacjach miniaturowych pracujących:

• przy dużej prędkości obrotowej
• w układach o zmiennej temperaturze
• przy wysokiej częstotliwości pracy

Łożysko posiada stalowy koszyk zapewniający:

• stabilne prowadzenie kulek
• niski moment tarcia
• odporność na dynamiczne obciążenia
• dobrą stabilność geometryczną

Konstrukcja otwarta bez uszczelnień umożliwia:

• pracę przy wysokiej prędkości obrotowej
• skuteczne smarowanie olejowe
• ograniczenie oporów toczenia

Fraza 12306 IJK 6x15x5 miniaturowe łożysko kulkowe wahliwe C3 jest często wyszukiwana podczas serwisowania precyzyjnych urządzeń mechanicznych oraz kompaktowych układów napędowych.

Budowa i charakterystyka pracy

Łożysko 12306 IJK wykorzystuje dwurzędową konstrukcję kulkową z kulistą bieżnią pierścienia zewnętrznego umożliwiającą samonastawność podczas pracy.

Najważniejsze cechy konstrukcyjne:

• dwurzędowe łożysko kulkowe wahliwe
• miniaturowa konstrukcja
• kulista bieżnia zewnętrzna
• możliwość kompensacji niewspółosiowości
• luz promieniowy C3
• stalowy koszyk
• konstrukcja otwarta
• niski moment tarcia

Samonastawna geometria ogranicza naprężenia wynikające z błędów montażowych oraz poprawia trwałość układu przy niewielkich odchyleniach osi wału.

Zastosowanie przemysłowe

Miniaturowe łożyska kulkowe wahliwe stosowane są w aplikacjach wymagających precyzyjnego prowadzenia oraz kompensacji niewspółosiowości przy małych wymiarach zabudowy.

Model 12306 IJK znajduje zastosowanie między innymi w:

• mikrosilnikach
• urządzeniach laboratoryjnych
• automatyce przemysłowej
• urządzeniach pomiarowych
• lekkich układach napędowych
• systemach prowadzenia
• mechanizmach precyzyjnych
• urządzeniach elektronicznych

Łożyska wahliwe miniaturowe są szczególnie przydatne w aplikacjach, gdzie niewielkie błędy współosiowości mogłyby powodować przyspieszone zużycie standardowych łożysk kulkowych.

Technical specification

Type: Double row self aligning ball bearing

Bearing designation: 12306

Manufacturer: IJK

Bearing type: Miniature self aligning ball bearing

Design: Double row ball bearing with spherical outer raceway

Internal clearance: C3 increased radial clearance

Cage: Steel cage

Sealing: Open bearing without seals

Inner diameter: 6 mm

Outer diameter: 15 mm

Width: 5 mm

Weight: 0,004 kg

Load type: Radial loads and light axial loads

Applications: Precision mechanisms, micro motors, automation systems, laboratory equipment, miniature drive systems

FAQ

Co oznacza C3 w łożysku 12306 IJK?

C3 oznacza zwiększony luz promieniowy umożliwiający stabilniejszą pracę przy wyższej temperaturze i dużej prędkości obrotowej.

Czym różni się łożysko wahliwe od zwykłego?

Łożysko wahliwe może kompensować niewielkie błędy współosiowości wału dzięki kulistej bieżni pierścienia zewnętrznego.

Czy 12306 IJK jest łożyskiem miniaturowym?

Tak. Wymiary 6x15x5 mm klasyfikują je jako miniaturowe łożysko kulkowe wahliwe.

Jakie obciążenia przenosi łożysko 12306?

Łożysko przenosi obciążenia promieniowe oraz lekkie obciążenia osiowe.

Gdzie stosuje się miniaturowe łożyska wahliwe?

Najczęściej w mikromechanice, automatyce, urządzeniach pomiarowych i lekkich układach napędowych.
