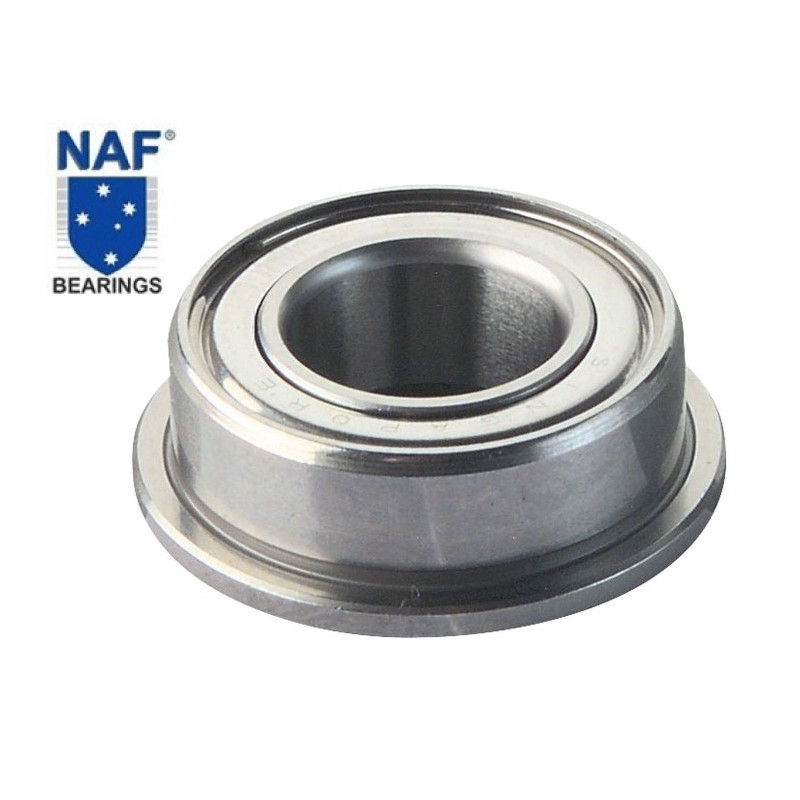

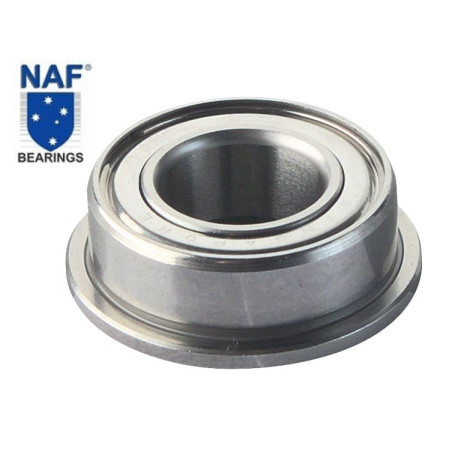

203511 NAF Łożysko kulkowe z kołnierzem 20x35x11 mm

Czym jest łożysko 203511 NAF?

203511 NAF to jednorzędowe łożysko kulkowe z kołnierzem o wymiarach 20x35x11 mm. Charakterystyczny kołnierz na pierścieniu zewnętrznym ułatwia osiowe ustalenie łożyska w gnieździe i eliminuje konieczność stosowania dodatkowych elementów ustalających. Konstrukcja przeznaczona jest do przenoszenia głównie obciążeń promieniowych oraz umiarkowanych obciążeń osiowych.

Budowa

Łożysko składa się z:

• pierścienia wewnętrznego,
• pierścienia zewnętrznego z kołnierzem,
• jednego rzędu kulek,
• koszyka prowadzącego kulki,
• otwartej konstrukcji umożliwiającej smarowanie zgodnie z wymaganiami aplikacji.

Kołnierz zewnętrzny umożliwia precyzyjne pozycjonowanie łożyska w obudowie i zapobiega jego osiowemu przemieszczaniu.

Dane techniczne

Producent: NAF

Oznaczenie: 203511

Typ: Łożysko kulkowe z kołnierzem

Konstrukcja: Jednorzędowe

Średnica wewnętrzna: 20 mm

Średnica zewnętrzna: 35 mm

Szerokość pierścienia wewnętrznego (B): 11 mm

Szerokość pierścienia zewnętrznego z kołnierzem (C): 12 mm

Masa: około 0,035 kg

Jak działa?

Kulki przemieszczają się pomiędzy bieżniami pierścienia wewnętrznego i zewnętrznego, zapewniając płynny obrót przy niewielkich oporach toczenia.

Kołnierz:

• ustala położenie łożyska,
• ułatwia montaż,
• poprawia stabilność osadzenia,
• ogranicza możliwość przesuwu osiowego w obudowie.

Zastosowanie

Łożysko 203511 NAF stosowane jest między innymi w:

• kołach kosiarek,
• kołach transportowych,
• rolkach prowadzących,
• urządzeniach ogrodniczych,
• lekkich maszynach przemysłowych,
• urządzeniach OEM,
• sprzęcie transportowym.

Jak dobrać odpowiednie łożysko?

Przed doborem należy sprawdzić:

• średnicę wału: 20 mm,
• średnicę gniazda: 35 mm,
• szerokość: 11 mm,
• obecność kołnierza,
• sposób ustalenia w obudowie,
• warunki pracy,
• sposób smarowania.

W przypadku wymiany należy zwrócić uwagę nie tylko na wymiary, ale również na konstrukcję z kołnierzem.

Dlaczego warto wybrać 203511 NAF?

• kołnierz ułatwiający montaż,
• kompaktowa konstrukcja,
• niskie opory toczenia,
• łatwe pozycjonowanie w obudowie,
• możliwość pracy w wielu urządzeniach,
• odpowiednie do napraw oraz produkcji OEM.

FAQ

Co oznacza numer 203511?

Jest to oznaczenie katalogowe łożyska kulkowego z kołnierzem o wymiarach 20x35x11 mm.

Jakie są wymiary łożyska?

Średnica wewnętrzna 20 mm, średnica zewnętrzna 35 mm, szerokość pierścienia wewnętrznego 11 mm, szerokość pierścienia zewnętrznego 12 mm.

Do czego służy kołnierz?

Kołnierz ustala położenie łożyska w obudowie i ułatwia jego montaż.

Gdzie najczęściej stosowane jest to łożysko?

Najczęściej w kołach kosiarek, rolkach, kołach transportowych oraz lekkich maszynach.

Czy jest to łożysko jednorzędowe?

Tak. Jest to jednorzędowe łożysko kulkowe z kołnierzem.

Czy nadaje się do zastosowań OEM?

Tak. Jest wykorzystywane zarówno w produkcji urządzeń, jak i podczas napraw serwisowych.
