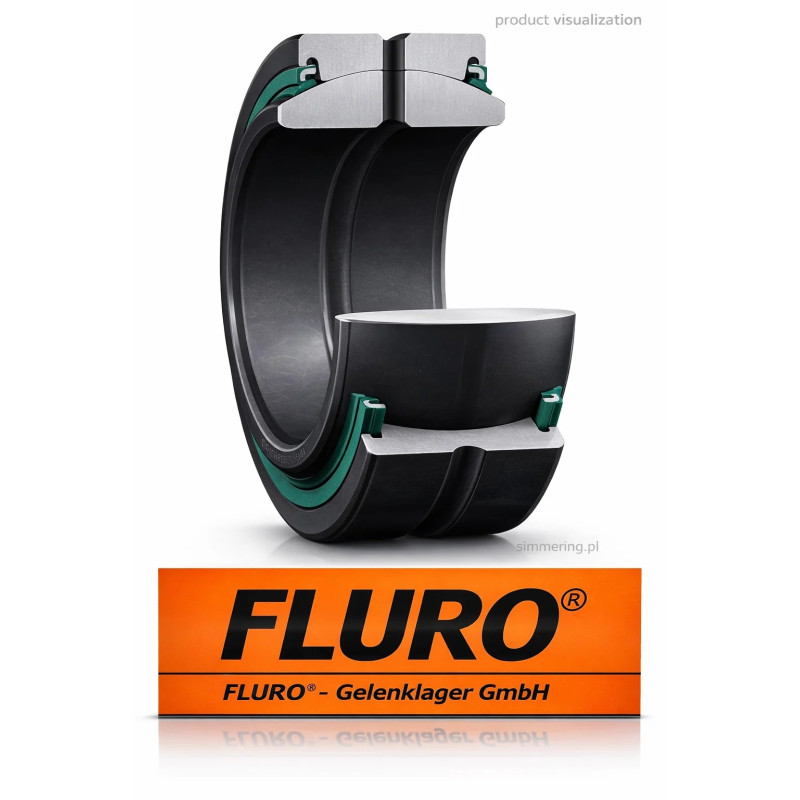

GE 20 ES 2RS FLURO 20x35x16 Łożysko przegubowe

OPIS PRODUKTU

GE 20 ES 2RS FLURO to promieniowe łożysko przegubowe ślizgowe o wymiarach 20x35x16 mm i parze ślizgowej stal/stal. Szerokość pierścienia zewnętrznego C wynosi 12 mm, a średnica kulista dk 29 mm. Łożysko posiada obustronne uszczelnienie kontaktowe 2RS, jest przystosowane do okresowego dosmarowywania, a powierzchnie ślizgowe są zabezpieczone dwusiarczkiem molibdenu MoS2. Nośność dynamiczna: 30 kN, statyczna: 146 kN, maksymalny kąt wychylenia: 9°. Wykonanie zgodne z DIN ISO 12240-1.

GE 20 ES 2RS FLURO 20x35x16 Łożysko przegubowe

GE 20 ES 2RS FLURO to promieniowe łożysko przegubowe ślizgowe o wymiarach 20x35x16 mm, wykonane w układzie ślizgowym stal/stal. Konstrukcja jest przeznaczona do okresowego dosmarowywania i posiada obustronne uszczelnienie kontaktowe. FLURO stosuje w tym wykonaniu powierzchnie ślizgowe zabezpieczone MoS2 - dwusiarczkiem molibdenu.

Pełna identyfikacja:

FLURO -> GE 20 ES 2RS -> 20x35x16 mm -> stal/stal -> 2RS -> dosmarowywane

GE 20 ES 2RS FLURO - wymiary

Dane wymiarowe:

d - średnica wewnętrzna: 20 mm
D - średnica zewnętrzna: 35 mm
B - szerokość pierścienia wewnętrznego: 16 mm
C - szerokość pierścienia zewnętrznego: 12 mm
dk - średnica kulista: 29 mm
Wymiar podstawowy: 20x35x16 mm
Masa: ok. 0,065 kg.

W pełnej specyfikacji warto więc podawać również C = 12 mm, ponieważ samo 20x35x16 mm nie pokazuje różnicy pomiędzy szerokością pierścienia wewnętrznego i zewnętrznego.

Para ślizgowa stal/stal

GE 20 ES 2RS FLURO posiada parę ślizgową:

stal / stal

Pierścień wewnętrzny wykonany jest ze stali łożyskowej 100Cr6 / 1.3505 / AISI 52100, a dane produktowe wskazują ten sam materiał dla współpracującego elementu stalowego. Powierzchnie ślizgowe są zabezpieczone dwusiarczkiem molibdenu MoS2.

Jest to wykonanie wymagające okresowego smarowania, a nie bezobsługowe łożysko przegubowe z parą ślizgową PTFE.

Uszczelnienie 2RS

Oznaczenie 2RS wskazuje na uszczelnienie po obu stronach łożyska.

Dla tego wykonania FLURO dane techniczne określają:

Uszczelnienie: obustronne
Typ: kontaktowe
Materiał uszczelnienia: kauczuk nitrylowy
Zakres temperatury materiału uszczelnienia: -30°C do +120°C.

Uszczelnienia ograniczają przedostawanie się zanieczyszczeń do powierzchni ślizgowych oraz pomagają utrzymywać środek smarny w strefie współpracy pierścieni.

Smarowanie i konserwacja

GE 20 ES 2RS FLURO jest łożyskiem dosmarowywanym.

Konstrukcja posiada rowek smarowy i otwór umożliwiający doprowadzenie środka smarnego. Producent przewiduje okresowe smarowanie podczas eksploatacji.

Jest to istotna cecha przy doborze zamiennika. Łożyska przegubowe o identycznych wymiarach mogą posiadać inne pary ślizgowe i być wykonane jako bezobsługowe.

Nośność GE 20 ES 2RS FLURO

Dane katalogowe dla tego konkretnego wykonania FLURO:

Nośność dynamiczna C: 30 000 N = 30 kN
Nośność statyczna C0: 146 000 N = 146 kN.

Wartości te dotyczą parametrów katalogowych łożyska i powinny być stosowane zgodnie z metodą obliczeniową właściwą dla łożysk przegubowych.

Maksymalny kąt wychylenia

Dla GE 20 ES 2RS FLURO podawany jest maksymalny kąt wychylenia:

9°.

Kulista geometria powierzchni ślizgowych umożliwia ruch wychylny pierścienia wewnętrznego względem zewnętrznego, dzięki czemu łożysko może pracować w węzłach wymagających ruchu przegubowego.

Norma DIN ISO 12240-1

GE 20 ES 2RS FLURO jest klasyfikowane według:

DIN ISO 12240-1

Norma ta dotyczy promieniowych łożysk przegubowych ślizgowych.

Seria wymiarowa produktu określana jest jako:

E

GE 20 E-2RS i GE 20 ES-2RS

W danych handlowych FLURO można spotkać oba oznaczenia:

GE 20 E-2RS
GE 20 ES-2RS

Są one prezentowane dla tego produktu wspólnie jako GE 20 E-2RS (GE 20 ES-2RS) FLURO, przy tych samych parametrach 20x35x16 mm, stal/stal i 2RS.

Dlatego warto zachować oba oznaczenia w treści produktu dla prawidłowej identyfikacji katalogowej i wyszukiwania części.

Specyfikacja techniczna

Producent: FLURO
Oznaczenie: GE 20 ES 2RS
Alternatywne oznaczenie: GE 20 E-2RS
Typ: promieniowe łożysko przegubowe ślizgowe
Seria wymiarowa: E
d: 20 mm
D: 35 mm
B: 16 mm
C: 12 mm
dk: 29 mm
Para ślizgowa: stal/stal
Materiał pierścienia: stal łożyskowa 100Cr6 / 1.3505 / AISI 52100
Powierzchnia ślizgowa: zabezpieczona MoS2
Uszczelnienie: obustronne, kontaktowe
Materiał uszczelnienia: NBR
Dosmarowywanie: tak
Nośność dynamiczna C: 30 kN
Nośność statyczna C0: 146 kN
Maksymalny kąt wychylenia: 9°
Masa: ok. 0,065 kg
Norma: DIN ISO 12240-1.

Dobór zamiennika

Przy zamianie GE 20 ES 2RS FLURO należy porównać więcej niż podstawowy wymiar 20x35x16 mm.

Kluczowe parametry to:

GE 20 ES 2RS
d = 20 mm
D = 35 mm
B = 16 mm
C = 12 mm
para ślizgowa stal/stal
obustronne uszczelnienie 2RS
konstrukcja dosmarowywana
kąt wychylenia 9°
DIN ISO 12240-1

Szczególnie istotne jest rozróżnienie pomiędzy dosmarowywanym wykonaniem stal/stal a bezobsługowymi łożyskami przegubowymi wykorzystującymi inne materiały ślizgowe.

FAQ

Jakie wymiary ma GE 20 ES 2RS FLURO?

Podstawowe wymiary wynoszą 20x35x16 mm. Średnica wewnętrzna d to 20 mm, zewnętrzna D 35 mm, szerokość pierścienia wewnętrznego B 16 mm, a szerokość pierścienia zewnętrznego C 12 mm.

Jaką parę ślizgową ma GE 20 ES 2RS FLURO?

Łożysko posiada parę ślizgową stal/stal z powierzchniami zabezpieczonymi MoS2.

Czy GE 20 ES 2RS FLURO wymaga smarowania?

Tak. Jest to wykonanie dosmarowywane, wyposażone w rozwiązanie umożliwiające okresowe doprowadzanie środka smarnego.

Co oznacza 2RS?

2RS oznacza uszczelnienie po obu stronach łożyska. Dla tego produktu stosowane są uszczelnienia kontaktowe z kauczuku nitrylowego.

Jaka jest nośność GE 20 ES 2RS FLURO?

Nośność dynamiczna C wynosi 30 kN, a statyczna C0 146 kN.

Jaki jest maksymalny kąt wychylenia?

Dane dla GE 20 ES 2RS FLURO podają maksymalny kąt wychylenia 9°.

AI OVERVIEW

GE 20 ES 2RS FLURO to promieniowe łożysko przegubowe ślizgowe 20x35x16 mm zgodne z DIN ISO 12240-1. Posiada parę ślizgową stal/stal, powierzchnie zabezpieczone MoS2 oraz obustronne uszczelnienie kontaktowe 2RS. Wymiary: d 20 mm, D 35 mm, B 16 mm, C 12 mm, dk 29 mm. Konstrukcja jest przystosowana do okresowego dosmarowywania. Nośność dynamiczna wynosi 30 kN, statyczna 146 kN, a maksymalny kąt wychylenia 9°.
